2阀门结构和工作原理(上)

闸板的两个密封面平行，阀座密封面垂直于管道中心线。
(a) 平行式单闸板不能依靠其身达到强制密封，必须采用固定或浮动的软质阀座。适用于中低压大中口径，介质为油类、天然气。
闸阀的特点
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。闸阀有以下优点： ①流体阻力小。 ②开闭所需外力较小。 ③介质的流向不受限制。 ④全开时，密封面受工作介质的冲蚀比截止阀小。 ⑤体形比较简单，铸造工艺性较好。闸阀也有不足之处： ①外形尺寸和开启高度都较大。安装所需空间较大。 ②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。 ③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
闸阀的分类
手动单闸板楔式双闸板闸阀单闸板平行式双闸板撑开式自动密封式升降式 (明杆) 旋转式 (暗杆) 法兰连接直齿圆柱齿轮
锥齿轮
螺纹连接气动液动电动
焊接连接
闸阀的结构
1. 手轮 2. 阀杆螺母 3. 填料压盖 4. 填料 5. 阀盖
6. 双头螺栓

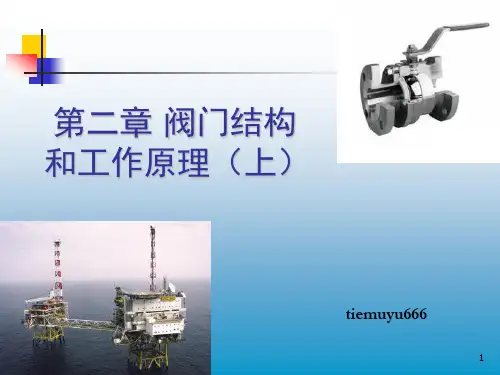

第二章阀门结构和工作原理（上）
tiemuyu666
主要内容:
常见阀门结构及应用阀门的选用
闸阀
球阀
截止阀
旋塞阀
蝶阀
闸阀
（一）闸阀
闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，
可接通或截断流体的通道。当阀门
部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。

阀门知识简介完全版上.ppt

下部为一个金属填料垫。
14
四、阀门的编号
为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料，阀门的型号由七个单元组成，按下列顺序编制。
1 (2) 3
4
5
6 ( 7)
密
阀门类别
封
驱
连
结
或
动
接
构
衬
方
方
形
里
式
式
式
1、手轮 2、阀杆螺母 3、阀杆 4、填料压盖 5、T形螺栓 6、填料 7、阀盖 8、垫片 9、阀瓣 10、阀体
33
截止阀和节流阀阀体
（１）直通形阀：流动阻力大，压力降大；
（２）角形阀：弯头处，流动阻力小。
34
截止阀和节流阀阀体
（３）直流阀：阀体与阀杆成45°,流动阻力小，压降也小，便于检修和更换。
特点：温度变化时不易卡住，
也不易产生擦伤现象。
27
闸阀的结构
<2> 平行式闸板
闸板的两个密封面平行，阀座密封面垂直于管道中心线。
(a) 平行式单闸板不能依靠其身达到强制密封，
必须采用固定或浮动的软质阀座。适用于中低压大中口径，介质为油类、天然气。
(b) 平行式双闸板自动密封式：依靠介质的压力
普通型闸板
调节型闸板
带导流孔型闸板
24
闸阀的结构
(a) 楔式刚性单闸板
应用：常温、中温、各种压弹性单闸板
特点：结构简单，密封面可靠，能自行补偿由于
异常负荷引起的阀体变形，防止闸板卡住。应用：
各种压力、温度的中、小口径及启闭频繁场所。

阀门知识培训课件.ppt

智能阀门发展趋势
分析智能阀门的发展趋势，如高精度、高可靠性、智能化等方向的发展。
智能阀门技术应用
介绍智能阀门在工业自动化领域中的具体应用，如PID控制、远程监控等。
新材料在阀门制造中的应用
新材料种类及其特点
01
介绍几种新型材料，如陶瓷、碳纤维、高分子材料等，及其在
阀门制造中的优点。
新材料在阀门制造中的应用案例
检查部件
检查各部件是否有损伤或磨损，如有问题进行修复或更换。
拆卸阀门
按照阀门拆卸顺序，将阀门拆卸成各个部件。
05
阀门常见问题及解决方案
阀门泄漏
01
02
03
阀门填料处泄漏
这是阀门泄漏的常见问题，主要是由于填料磨损或压盖松动引起。解决方法是更换填料或拧紧压盖。
阀门法兰泄漏
这可能是由于螺栓松动或垫片损坏引起。解决方法是重新拧紧螺栓或更换垫片。
阀门寿命缩短问题
阀门质量差
低质量的阀门容易在使用过程中出现问题，导致寿命缩短。解决方法是选择高质量的阀门。
不正确的使用和维护
不正确的使用和维护可能导致阀门寿命缩短。解决方法是按照说明书正确使用和维护阀门。
06
阀门发展趋势与新技术应用
智能阀门发展现状及趋势
智能阀门发展现状
介绍智能阀门的概念、特点以及在工业自动化领域中的应用。
01
02
03
04
阀体
是阀门的主要部分，用于容纳和控制流体的流动。
阀盖
与阀体相连接，用于封闭和保护内部部件。
阀瓣
控制流体流动的部件，可以打开或关闭以实现流体的控制。
操作机构
用于操作阀分类

《阀门基础知识培训》课件

3
远程监控系统
通过远程监控系统，可以实时监测阀门的运行状态，便于及时维护和故障排除。
常见阀门故障与排除
1 阀门泄漏
可能的原因包括密封面损坏、密封面松动或密封件老化等。
2 阀门卡涩
可能的原因包括阀门内部积聚物、阀杆堵塞或阀瓣损坏等。
3 阀门开启或关闭困难
可能的原因包括阀门部件损坏、阀杆弯曲或阀杆腐蚀等。
《阀门基础知识培训》 PPT课件
通过这个课件，您将了解阀门的各个方面，包括定义、分类、结构、工作原理、应用领域、安装与维护以及常见故障与排除方法。
课程介绍
了解课程的目标、适用对象以及课程内容概览。
阀门的定义与分类
阀门的定义
阀门是一种控制流体流动的装置，能够实现开启、关闭、调节和分配流体的功能。
建筑领域的阀门应用
阀门在楼宇、供暖、给排水等方面广泛应用，确保系统正常运行。
其他领域的阀门应用
阀门还在冶金、水处理、生物医药等领域中扮演重要角色。
阀门的安装与维护
1
阀门的安装要点
正确的阀门安装可以确保其正常运行，包括预处理、安装位置和环境要求等。
2
阀门的维护方法
定期维护阀门可以延长其使用寿命，包括清洁、润滑和更换密封件等和结构特点进行分类，例如截止阀、球阀、蝶阀等。
阀门的结构与工作原理
阀门的结构
阀门通常由阀体、阀盖、阀瓣、阀杆和密封件等组成。
阀门的工作原理
阀门通过改变阀瓣位置来控制流体流动，如开启、关闭或调节流量。
阀门应用领域
工业领域的阀门应用
阀门在石油、化工、电力等行业中起着关键的流体控制作用。

《阀门的种类及原理》课件

阀门的发展历程
要点一
总结词
阀门的发展历程经历了多个阶段，从最初的简单阀门到现代的高科技智能阀门。
要点二
详细描述
阀门的发展历程可以追溯到古代，最初人们使用简单的木塞、石蜡等材料来控制流体的流动。随着工业革命的发展，人们开始使用铸铁、铜等金属材料制作阀门，并逐渐发展出了各种不同类型和用途的阀门。现代科技的进步使得阀门的设计和制造更加精密和高效，出现了各种高科技智能阀门，如电动阀门、气动阀门、调节阀等。
总结词
截止阀主要用于截断或调节水流，其结构简单，密封性能好。
详细描述
截止阀主要由阀体、阀盖、阀瓣和阀杆等部件组成。当需要打开或关闭阀门时，通过旋转阀杆来带动阀瓣上下移动，从而实现水流的开启或关闭。截止阀的密封性能较好，适用于高压和高温流体，但流体阻力较大，调节性能较差。
球阀
总结词
球阀是一种快速启闭的阀门，适用于高温高压流体。
电力工业
核电站
用于控制核反应堆的冷却水流量。
火电站
用于控制锅炉的进水和出水，确保蒸汽的产生和压力的稳定。
制药行业
原料药生产
用于控制化学反应的物料流量和温度。
药品包装
在灌装设备中，控制药液的灌装量和速度。
05
阀门的维护与保养
阀门检查与保养的重要性
确保阀门正常运行
定期对阀门进行检查和保养，可以及时发现并解决潜在问题，确保阀门正常工作。
确保其牢固可靠。
润滑与清洁
对阀门进行润滑，并清洁其表面，保持其良好
的工作状态。
密封件更换
根据需要更换阀门的密封件，以确保其良好的
密封性能。
感谢您的观看
THANKS
04

阀门结构和工作原理上ppt课件

第二章阀门结构和工作原理（上）
tiemuyu666
1
主要内容:
常见阀门结构及应用阀门的选用
2
球阀
闸阀
旋塞阀
截止阀
蝶阀
3
闸阀
（一）闸阀
闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。
2.阀座结构及DIB-1、DIB-2
(1).对于阀座采用多重复合密封阀座结构设
计，阀座初级密封由金属－金属密封提供
，金属密封由球体和阀座的高精度加工及
表面处理保证；第二级密封由嵌入阀座的
管线球阀典型阀座结构
软密封环提供;高压力情况下可增加阀座保
护环的设计,即增加了一道密封提高了密封可靠性,同时保护了后级密封延
8
闸阀的结构
(a) 楔式刚性单闸板
应用：常温、中温、各种压力
9
闸阀的结构
(b) 楔式弹性单闸板
特点：结构简单，密封面可靠，能自行补偿由于
异常负荷引起的阀体变形，防止闸板卡住。应用：
各种压力、温度的中、小口径及启闭频繁场所。
10
闸阀的结构
(c) 楔式弹性双闸板
特点：温度变化时不易卡住，
截止阀使用较为普遍，但由于开闭力矩较大，结构长度较长，一般公称通径都限制在DN≤200mm以下。截止阀的流体阻力损失较大。因而限制了截止阀更广泛的使用。
22
球阀
球阀是由旋塞阀演变而来。它具有相同的启闭动作，不同的是阀芯旋转体不是塞子而是球体。当球旋转90 度时，在进、出口处应全部呈现球面，从而截断流动。

《阀门基础知识培训》课件

阀门分类与特点
总结词
阀门有多种分类方式，按结构可分为闸阀、截止阀、球阀、蝶阀等，按工作原理可分为节流阀、调节阀、安全阀等。
详细描述
阀门可以根据不同的分类方式进行分类。按结构可分为闸阀、截止阀、球阀、蝶阀等，这些阀门各有不同的特点和使用场合。按工作原理可分为节流阀、调节阀、安全阀等，这些阀门分别用于调节流量、压力和安全保护等。
阀门选型步骤
明确工艺流程要求→确定流体特性→选择阀门类型→确定阀门规格→比较不同厂家产品性能与价格→选定合适的产品。
阀门安装流程与注意事项
阀门安装流程
检查阀门规格、型号是否符合设计要求→检查并确保阀门无损坏、无泄露→按照图纸要求确定阀门位置→安装阀门并紧固→检查阀门是否安装正确、操作是否灵活→验收合格后交付使用。
质轻、耐腐蚀、价格低廉，适用于腐蚀性介质和食品工业，但不适合高温和高压的场合。
04
阀门应用场景
工业领域阀门应用
01
02
03
石油化工
用于控制油品、化学品的输送和反应过程，如截止阀、球阀等。
电力
用于控制蒸汽、水、空气等介质的流动，如闸阀、止回阀等。
制药
用于控制药物生产过程中的流体介质，如隔膜阀、球阀等。
阀门发展历程
总结词
阀门的发展经历了从手动阀门到自动阀门，从单一功能到多功能的发展历程。
详细描述
阀门的发展历程可以追溯到古代，最初的手动阀门是用木材、金属等材料制成的，主要用于给排水和供暖系统。随着工业技术的发展，自动阀门逐渐出现，电控阀门、气动阀门等不断涌现。同时，阀门的功能也从单一的开关功能发展到调节流量、压力、温度等多功能。现代阀门还采用了新材料、新工艺和智能控制技术，提高了阀门的使用性能和可靠性。

阀门基础知识培训PPT课件

阀门基础知识培训
14
2. 按阀杆的构造闸阀又可分为
1）明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。
阀门基础知识培训
②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。
③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
阀门基础知识培训
10
3. 闸阀的分类
1. 按闸板的构造可分 1）平行式闸阀：密封面与垂直中心线平行，
即两个密封面互相平行的闸阀。在平行式闸阀中，分单闸板和双闸板，以带推力楔块的结构最常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。
非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。
金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
阀门基础知识培训
7
第二篇、阀门的结构和原理
一. 闸阀
阀门基础知识培训
8
2. 闸阀的特点
闸阀是指闸板沿通路中心线的垂直方向移动的阀门。闸点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。

阀门知识讲座PPT课件

体。用球体球阀体中心线作旋转来达到通、断的目的。球阀在管道上主要作为切、分配和改变介质流动方向。优点为：流动流通助力小，结构简单，重量轻。密封可靠，操作方便，便于远距离操作。使用范围广，通经可从小到数毫米直径大到1500毫米，适应于从真空到高压。当球阀全开时，可得到与管径想吻合的通道，便于清官器顺利通过。密封可靠，开关灵活，操作方便。常见故障：球阀手柄旋转处与阀体密封面容易渗漏。
阀门的分类
阀门整体结构
14
14
二闸阀
1、闸阀的结构
阀门的分类
闸板
闸板腔室
渗漏点、金属缠绕垫
15
15
阀门的分类
二闸阀
2、闸阀的工作原理
闸阀在管道上用来截断介质或调解介质流量，当反时针方向转动，从而带动阀杆和与阀杆连在一起的闸板上升，阀体通道被打开，气体由阀体的一端流向另一端。相反，顺时针方向转动手轮，阀杆和闸板下降，阀关闭。
16
16
阀门的分类
二闸阀
3、闸阀的分类
闸阀结构形式
楔式
平行式
明杆暗杆明杆暗杆
代号
单闸板双闸板单闸板双闸板单闸板双闸板双闸板
1 2 5 6 3 4 8
17
阀门的分类
二闸阀
4、闸阀的特点：优点： ①开启时全通径，流动阻力小； ②流体能在两个方向流动，即介质的流动方向
不受限制； ③开闭时所用的力较小； ④全开时，密封面受工作介质的冲蚀比截止阀
代号 6 7 9
7
阀门的分类
一通用知识
4、阀门连接方式代号
连外内法法法焊对卡卡接螺螺兰兰兰接夹箍套形纹纹式
代号 1 2 3 4 5 6 7 8 9

阀门培训ppt课件完整版

振动
若阀门在运行过程中产生振动，可能是管道内流体流动不稳定或阀门安装位置不当，需调整管道内流体流动状态或重新安装阀门。定期 Nhomakorabea护与保养建议
定期检查
定期对阀门进行检查，包括外观检查、密封性检查和操作灵活性检查等。
清洗保养
定期清洗阀门内部和外部的杂物和锈蚀物，保持阀门清洁干燥。对密封面进行研磨和润滑处理，确保密封性能良好。
市场需求多样化使得阀门企业需要提供更加个性化的产品和服务，满足客户的特殊需求。
未来前景展望
随着全球经济的复苏和新兴市场的崛起，阀门行业将迎来新的发
展机遇。
智能化、绿色环保和个性化定制将成为阀门行业发展的重要趋势。
企业需要不断创新，提高产品质量和服务水平，才能在激烈的市
场竞争中立于不败之地。
3
准备安装工具和材料准备好安装所需的工具，如扳手、螺丝刀、锤子等，以及密封垫、螺栓、螺母等紧固件。
正确安装方法和步骤
清洗管道
在安装前，应对管道进行清洗，去除管道内的杂物和锈蚀物，确
保管道内壁光洁。
安装阀门
将阀门按照流向指示箭头方向安装在管道上，注意阀门的安装位置和方向应符合设计要求。
调整阀门
故障。
仪器检测法
使用专用阀门检测仪器，对阀门进行性能检测和故障诊断。
排除故障措施和注意事项
01
针对泄漏故障
02
更换密封件或紧固件
清洗密封面并重新研磨
03
排除故障措施和注意事项
更换阀体或阀盖
1
针对卡阻故障
2
清洗阀门内部杂质
3
排除故障措施和注意事项
01
加强润滑保养
02

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二章阀门结构和工作原理（上）
tiemuyu666
1
主要内容:
常见阀门结构及应用阀门的选用
2
球阀
闸阀
旋塞阀
截止阀
蝶阀
3
闸阀
（一）闸阀
闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。
20
截止阀和节流阀阀瓣
（２）节流阀阀瓣有针形、沟形和窗形三种形式。当阀瓣在不同高度时，阀瓣与阀座的环形道路面积相应变化，从而得到确定数值的压力或流在管路中主要作切断用。节流阀在管路中主要作节流使用。
截止阀有以下优点：
1．在开闭过程中密封面的摩擦力比闸阀小，耐磨。 2．开启高度小。 3．通常只有一个密封面，制造工艺好，便于维修。
8
闸阀的结构
(a) 楔式刚性单闸板
应用：常温、中温、各种压力
9
闸阀的结构
(b) 楔式弹性单闸板
特点：结构简单，密封面可靠，能自行补偿由于
异常负荷引起的阀体变形，防止闸板卡住。应用：
各种压力、温度的中、小口径及启闭频繁场所。
10
闸阀的结构
(c) 楔式弹性双闸板
特点：温度变化时不易卡住，
法兰连接
15
节流阀的种类
截止型
节流阀
旋塞型
直通式角式直通式
螺纹连接法兰连接卡套连接法兰连接螺纹连接
蝶型
直通式
法兰连接
16
截止阀和节流阀的结构
1、手轮 2、阀杆螺母 3、阀杆 4、填料压盖 5、T形螺栓 6、填料 7、阀盖 8、垫片 9、阀瓣 10、阀体
17
截止阀和节流阀阀体
（１）直通形阀：流动阻力大，压力降大；
6
闸阀的结构
（1）阀体与阀盖
阀体与阀盖多采用法兰连接。阀体截面形状主要取决于公称压力。低压阀：扁平状；高中压阀：椭圆形或圆形。
7
闸阀的结构
（2）闸板与阀座密封圈
<1> 楔式闸板闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。防止温度变化时闸板卡死，一般角度为 2°52〞、5°
介质温度越高，通径越大，楔半角就越大。
4
闸阀的分类
单闸板
楔式
闸阀
双闸板单闸板
平行式
双闸板
撑开式
自动密封式
旋转式 (暗杆)
法兰连接
螺纹连接
升降式 (明杆)
焊接连接
手动直齿圆柱齿轮锥齿轮气动液动电动
5
闸阀的结构
1. 手轮 2. 阀杆螺母 3. 填料压盖 4. 填料 5. 阀盖 6. 双头螺栓 7. 螺母 8. 垫片 9. 阀杆 10.闸板 11.阀体
截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。
14
截止阀的种类
截止阀
直杆式
直通式角式
斜杆式
直通式
上螺纹阀杆
下螺纹阀杆上螺纹阀杆下螺纹阀杆
螺纹连接法兰连接焊接连接螺纹连接法兰连接
撑开式：用顶楔把两块闸板撑开，压紧在阀座密封面上而达到强制密封。
普通型闸板调节型闸板带导流孔型闸板
12
闸阀的特点
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。
闸阀有以下优点： ①流体阻力小。 ②开闭所需外力较小。 ③介质的流向不受限制。 ④全开时，密封面受工作介质的冲蚀比截止阀小。 ⑤体形比较简单，铸造工艺性较好。
面间距不符合API6D （7）某些情况下受温度限
制（8）不便埋地安装
27
全焊接
典型特征：（1）双流向（2）DBB功能（3）无外漏点（4）重量轻（5）设计灵活性差（6）不能现场维修（7）某些情况受温度
23
球阀的种类
球阀
浮动球
直通式
三通式
Ｌ型三通式Ｔ型三通式
固定球直通式
螺纹连接法兰连接
法兰连接焊接连接
手动气动
电动
电-液动蜗轮传动
气动气-液动电动
24
（一）通用球阀的结构
浮动式球阀
1. 阀杆 2. 上轴承 3. 球体 4. 下轴承
对开式固定球阀（大口径）
25
（三）长输管线球阀的分类：按结构不同可分为以下三类
闸阀也有不足之处： ①外形尺寸和开启高度都较大。安装所需空间较大。 ②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。 ③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
13
截止阀和节流阀
（二）截止阀、节流阀
截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。
截止阀使用较为普遍，但由于开闭力矩较大，结构长度较长，一般公称通径都限制在DN≤200mm以下。截止阀的流体阻力损失较大。因而限制了截止阀更广泛的使用。
22
球阀
球阀是由旋塞阀演变而来。它具有相同的启闭动作，不同的是阀芯旋转体不是塞子而是球体。当球旋转90 度时，在进、出口处应全部呈现球面，从而截断流动。
侧装式
典型特征：
（1）简单的轴向对称设计
（2）双流向
（3）DBB功能
（4）便于拆卸维修
（5）设计灵活
（6）可选材料广
（7）制造周期短
（8）不能在线维修
（9）某些情况下受温度限制
（10）不便埋地安装
26
顶装式
典型特征：（1）双流向（2）DBB功能（3）可在线维修（4）设计复杂（5）制造周期长（6）Class 150&300Lb
也不易产生擦伤现象。
11
闸阀的结构
<2> 平行式闸板
闸板的两个密封面平行，阀座密封面垂直于管道中心线。
(a) 平行式单闸板不能依靠其身达到强制密封，
必须采用固定或浮动的软质阀座。适用于中低压大中口径，介质为油类、天然气。
(b) 平行式双闸板自动密封式：依靠介质的压力
把闸板推向出口侧阀座密封面，达到单面密封的目的。闸板间加弹簧实现在关闭时的密封。密封面易被擦伤和磨损。较少采用。
（２）角形阀：弯头处，流动阻力小。
18
截止阀和节流阀阀体
（３）直流阀：阀体与阀杆成45°,流动阻力小，压降也小，便于检修和更换。
（４）针形阀：阀瓣为锥形针形，阀杆通常用细螺纹以取得微量调节。
19
截止阀和节流阀阀瓣
（１）截止阀阀瓣（平面阀瓣）为截止阀主要形式的启闭件，
接触面密合，没有摩擦，密封性能好，便于维修，不适合用于含有固体颗粒的介质。
