塔设备吊装方法汇总

精馏塔吊装一、概述乐山XX 装置有7个精馏塔，最大塔为D0105，塔高42M ，塔身直径1.5M ，重量约23T 。

7个塔都布置在钢结构框架内。

这些塔的重量虽然不重，但是塔的高度与直径之比42/1.5=28，应该属于细高塔，塔直径与塔壁之比为100，应该属于薄壁塔。

此类薄壁细长的构件的吊装容易产生起吊时构件的过大的挠度引起的突然失稳，所以必须重视。

二、吊装方案选择对这类塔一般可以采用整体吊装，也可以采用分段吊装。

下面我们对这二种吊装方法分别进行分析。

1、整体吊装：通过对D0105计算分析，在塔吊装时的最大弯曲应力不到6KN/cm2，最大挠度也不超过10CM 。

因此，只要平稳的吊装操作，采用整体吊装也是可以的。

但是，经验告诉我们，此类塔即使平稳吊装就位了，塔顶由于受风力的影响会产生晃动，尤其是有比较大的风时候，晃动就比较激烈。

而且整体吊装由于塔的高度和重量就决定了要采用比较大的吊装机具（履带吊车或者大型汽车吊）。

2、分段吊装：由于吊车的起升速度并不是十分均匀的，那么在整体吊装时候可能会有附加的动载荷产生，此时的塔挠度和应力会超过计算的数值。

而分段吊装，由于长度减小，挠度和应力比整体吊装就小得多，那么这附加的影响就可以克服了。

另外，采用分段吊装，我们可以先进行钢结构框架的施工。

设计上采用这么大的钢框架，除了要承载框架上的其他设备，对这些高塔也是考虑了保护作用的，在塔吊装后对风力影响也可以迅速的受到保护。

如果采用整体吊装那么只有等塔到了现场，吊装完成后才能进行钢结构的施工。

而分段吊装钢结构的安装则不会受到塔设备因为到货的原因而受影响。

在总体施工计划安排上也比较灵活，使工程的总进度得到保证。

当然在吊装机具上也比整体吊装要节约。

分段吊装的缺点是，塔要在现场产生施工焊缝。

分段位置：我们认为在底部往上20M 处比较合适。

这样二段重量基本相等。

当然具体分割位置应该根据塔盘位置和塔体排板情况来定。

总的来说，对于这类塔吊装我们认为分段吊装是比较合理的。

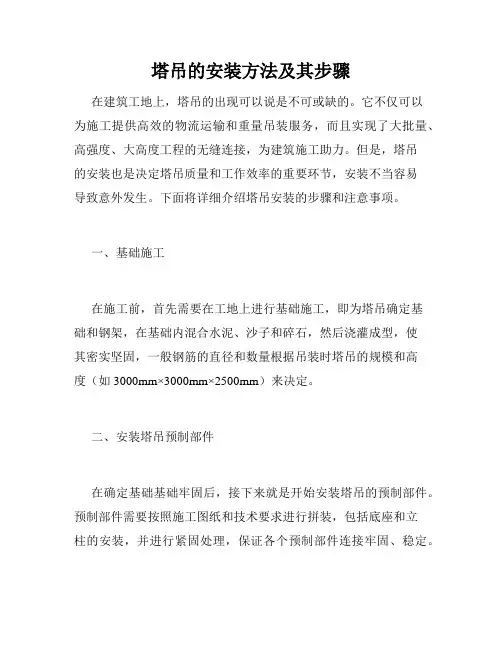

塔吊的安装方法及其步骤在建筑工地上，塔吊的出现可以说是不可或缺的。

它不仅可以为施工提供高效的物流运输和重量吊装服务，而且实现了大批量、高强度、大高度工程的无缝连接，为建筑施工助力。

但是，塔吊的安装也是决定塔吊质量和工作效率的重要环节，安装不当容易导致意外发生。

下面将详细介绍塔吊安装的步骤和注意事项。

一、基础施工在施工前，首先需要在工地上进行基础施工，即为塔吊确定基础和钢架，在基础内混合水泥、沙子和碎石，然后浇灌成型，使其密实坚固，一般钢筋的直径和数量根据吊装时塔吊的规模和高度（如3000mm×3000mm×2500mm）来决定。

二、安装塔吊预制部件在确定基础基础牢固后，接下来就是开始安装塔吊的预制部件。

预制部件需要按照施工图纸和技术要求进行拼装，包括底座和立柱的安装，并进行紧固处理，保证各个预制部件连接牢固、稳定。

三、塔身的搭建安装预制部件之后，就需要对塔身进行搭建。

首先是需要搭建分立柱的塔身，将分立柱与底座和立柱连接在一起，形成一个稳固的结构。

四、起重臂的拆装与安装完成塔身的搭建后，即可进行起重臂的拆装与安装。

起重臂为塔吊的重要部分，应该注意到它的悬挂长度，一般悬挂长度越长，需要固定的地部前镇就要越多，这样才能保证其牢固稳定。

五、电气设备的安装电气设备的安装是塔吊安装的最后一个部分。

需要配置电缆、开关、控制器和传感器等电器设备，确保塔吊整体运行良好，并有足够的安全保障。

在塔吊安装过程中，还有一些需要注意的事项：1. 安装前必须认真查看施工图，具体应安排的预制部件、钢筋直径和数量，以及吊装的方式。

2. 在吊装前应进行检查设备，确保吊装机械和安全保障系统的可靠性；应检查预制部件，尤其是立柱、底座连接部件的质量，确保各部件连接处密实坚固。

3. 在吊装过程中，要遵循安全操作规范，保证操作人员的安全，并预先制定应急预案。

4. 在吊装后，一定要进行测试，查看各个部件的连接是否稳定、可靠，在进行使用前必须进行多次试跑检测，确保设备的完好和使用的积极性，尤其是电气控制系统的正常运行。

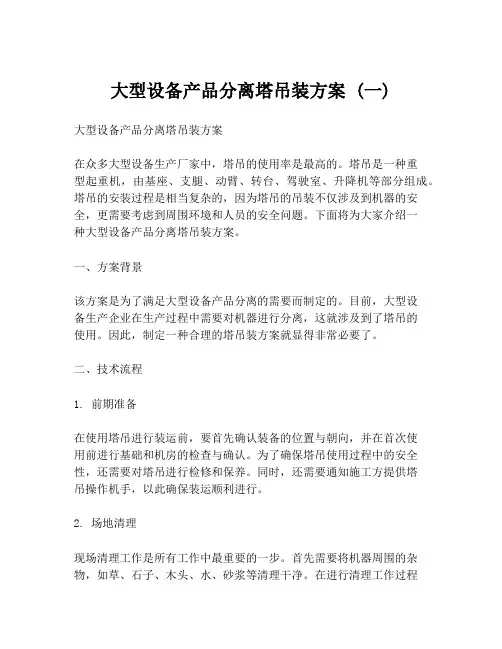

大型设备产品分离塔吊装方案 (一)大型设备产品分离塔吊装方案在众多大型设备生产厂家中，塔吊的使用率是最高的。

塔吊是一种重型起重机，由基座、支腿、动臂、转台、驾驶室、升降机等部分组成。

塔吊的安装过程是相当复杂的，因为塔吊的吊装不仅涉及到机器的安全，更需要考虑到周围环境和人员的安全问题。

下面将为大家介绍一种大型设备产品分离塔吊装方案。

一、方案背景该方案是为了满足大型设备产品分离的需要而制定的。

目前，大型设备生产企业在生产过程中需要对机器进行分离，这就涉及到了塔吊的使用。

因此，制定一种合理的塔吊装方案就显得非常必要了。

二、技术流程1. 前期准备在使用塔吊进行装运前，要首先确认装备的位置与朝向，并在首次使用前进行基础和机房的检查与确认。

为了确保塔吊使用过程中的安全性，还需要对塔吊进行检修和保养。

同时，还需要通知施工方提供塔吊操作机手，以此确保装运顺利进行。

2. 场地清理现场清理工作是所有工作中最重要的一步。

首先需要将机器周围的杂物，如草、石子、木头、水、砂浆等清理干净。

在进行清理工作过程中，必须要确保线路上断电，避免电线对塔吊造成影响。

3. 按照规划安装塔吊在确认使用塔吊的位置和朝向后，就要开始进行塔吊的安装工作了。

其中，首先需要建立基础，同时要按照设计图纸进行搭设塔身、塔吊底座、电缆管道、支架、土钉等，最后进行固定。

4. 塔吊调试在进行调试操作前，需要使用极度坚固的钢丝绳将塔吊部分绑定，确保在调试过程中不会造成安全隐患。

调试中，需要使塔吊臂首先到达风速条件下的危险程度，并进行稳定测试。

5. 货物吊装当塔吊的调试工作全部完成后，就可以进行货物的吊运操作了。

在操作过程中，需要将塔吊臂调整到与货物长度相等的位置，并将货物放置到塔吊勾子上，使其处于均衡状态。

6. 清理现场吊装工作完成后，还需进行现场清理工作，将吊装工作产生的碎片、螺丝钉、木板、工具等杂物整理干净。

在现场全部清理完成后，方可结束本次塔吊装运工作。

塔器吊装方案范文塔器吊装是指在建筑工程中对塔器（如塔吊、起重机等）进行安装、拆卸或移位等工作。

塔器吊装方案是指根据工程实际情况，结合塔器的特点和作业要求，编制的具体操作方案。

下面，我将介绍一种常见的塔器吊装方案。

1.方案准备在编制塔器吊装方案之前，首先要对场地进行勘察，了解地形、土质、周边环境等情况。

然后，根据实际情况选择合适的起重设备和配套设备，并计算所需要的起重能力和动臂长度等参数。

同时，要对施工人员进行培训，确保他们具备必要的技术能力和安全意识。

2.塔器拆卸如果是拆卸已经安装好的塔器，首先要对塔器进行全面检查，确保其没有损坏和其他安全隐患。

然后，根据拆卸方向、拆卸顺序等要求，使用适当的工具和设备进行拆卸。

在拆卸过程中应注意保证安全和稳定，避免对周围的建筑物和设备造成损坏。

3.塔器安装在进行塔器安装之前，首先要对安装地基进行检查和准备。

如果地基不平整或者承载能力不够，需要进行相应的加固或者调整工作。

然后，根据安装规程和要求组织施工人员进行塔器安装。

在安装过程中，应注意遵循安全规范和操作规程，确保每个连接点都正确安装和固定。

4.塔器移位在塔器需要移位的情况下，首先要进行移位的可行性评估和方案设计。

然后，根据设计方案准备所需的移位设备和工具，组织施工人员进行移位操作。

在移位过程中，应注意保持塔器的平稳和稳定，避免造成损坏或者其他安全事故。

5.安全措施在进行塔器吊装过程中，安全是最重要的考虑因素。

需要采取以下安全措施：(1)安全检查：在进行任何操作之前，必须对设备和场地进行全面的安全检查，确保没有安全隐患。

(2)重点防护：对于可能造成伤害的部位或设备，必须采取必要的防护措施，如设置围栏、安装警示标志等。

(3)人员培训：必须对参与塔器吊装作业的人员进行培训，使他们具备必要的技术和安全知识。

(4)操作规程：对于塔器吊装过程中的每个步骤和操作，必须制定详细的操作规程，并要求施工人员严格遵守。

(5)紧急预案：在可能发生事故的情况下，必须制定紧急预案，确保能够及时采取相应的应急措施。

XXX有限公司塔吊装施工方案XXX有限公司2014年10月XXX 车间塔吊装方案一、概述XXXXX二、吊装方案选择对这类塔一般可以采用整体吊装，也可以采用分段吊装。

下面我们对这二种吊装方法分别进行分析。

1、整体吊装：通过对T2302/T2303 计算分析，在塔吊装时的最大弯曲应力不到6KN/cm2 ，最大挠度也不超过10CM 。

因此，只要平稳的吊装操作，采用整体吊装也是可以的。

但是，经验告诉我们，此类塔即使平稳吊装就位了，塔顶由于受风力的影响会产生晃动，尤其是有比较大的风时候，晃动就比较激烈。

而且整体吊装由于塔的高度和重量就决定了要采用比较大的吊装机具（履带吊车或者大型汽车吊）。

2、分段吊装：由于吊车的起升速度并不是十分均匀的，那么在整体吊装时候可能会有附加的动载荷产生，此时的塔挠度和应力会超过计算的数值。

而分段吊装，由于长度减小，挠度和应力比整体吊装就小得多，那么这附加的影响就可以克服了。

另外，采用分段吊装，我们可以先进行钢结构框架的施工。

设计上采用这么大的钢框架，除了要承载框架上的其他设备，对这些高塔也是考虑了保护作用的，在塔吊装后对风力影响也可以迅速的受到保护。

如果采用整体吊装那么只有等塔到了现场，吊装完成后才能进行钢结构的施工。

而分段吊装钢结构的安装则不会受到塔设备因为到货的原因而受影响。

在总体施工计划安排上也比较灵活，使工程的总进度得到保证。

当然在吊装机具上也比整体吊装要节约。

分段吊装的缺点是，塔要在现场产生施工焊缝。

分段位置：我们认为在底部往上13M 处比较合适。

这样二段重量基本相等。

当然具体分割位置应该根据塔盘位置和塔体排板情况来定。

总的来说，对于这类塔吊装我们认为分段吊装是比较合理的。

三、吊装步骤：整体吊装的步骤比较简单：先依次吊塔，后进行钢结构安装。

我们着重进行分段吊装步骤的规划。

1第 1 页共12页1、钢结构框架总体安装：在12M以下的结构可以全部安装（除为吊装预留的平台和一些支撑，柱梁都可以安装）。

3大型设备及塔器安装吊装方案1.塔式起重机塔式起重机是一种大型设备，主要用于建筑施工中的垂直吊装工作。

它由主梁、塔体、平衡臂、顶升梁和木栓等组成。

塔式起重机的安装和塔器的安装过程如下：步骤1：确定安装位置和标高。

在施工现场，需要根据工程需求确定塔式起重机的安装位置和标高。

步骤2：组装主梁和塔体。

首先，将主梁安装在安装位置上，然后将塔体组装在主梁上。

在组装过程中，需要确保主梁和塔体之间的连接紧固可靠。

步骤3：安装平衡臂和顶升梁。

平衡臂和顶升梁的安装通常是根据工程需求进行调整的，可以根据需要进行伸缩和调节。

步骤4：安装塔器。

塔器是起重机的关键部件，需要根据施工需求进行安装。

首先，将塔器的顶部连接到塔体的顶部，并确保连接处紧固可靠。

然后，使用专业设备进行塔器的垂直吊装和定位。

步骤5：固定木栓。

在塔体的基础上，安装木栓以确保起重机的稳定性。

木栓需要深入地下，固定在混凝土基础中。

2.大型机械装载车大型机械装载车是一种用于运输和吊装大型设备的专业工程车辆。

它具有承载能力强、操作简单的特点。

大型机械装载车的安装和塔器的安装过程如下：步骤1：确定安装位置和工作范围。

在施工现场，需要确定大型机械装载车的安装位置和工作范围，并遵守相关安全规定。

步骤2：安装吊车臂。

将吊车臂安装在大型机械装载车的车体上，确保连接牢固可靠。

步骤3：安装塔器。

根据吊装需求，使用大型机械装载车将塔器垂直吊装到指定位置，并使用专业工具进行固定。

步骤4：调整平衡和安装配重。

根据吊装需求和塔器的重量，调整大型机械装载车的平衡，并安装配重以增加稳定性。

步骤5：测试和调试。

在完成吊装工作后，对大型机械装载车和塔器进行测试和调试，确保其正常工作。

3.隧道掘进机隧道掘进机是一种用于隧道工程的大型设备，主要用于地下隧道的开挖和施工。

它具有自动化操作、高效率和高安全性等特点。

隧道掘进机的安装和塔器的吊装方案如下：步骤1：确定隧道起点和终点。

在隧道工程中，需要根据设计要求确定隧道的起点和终点，并进行标记。

塔类设备吊装施工方案
一、前言
在建筑施工领域中，塔类设备的吊装施工是一个重要且复杂的环节。

本文将介
绍塔类设备吊装的施工方案，包括施工准备、安全措施、吊装流程等内容，以确保吊装过程顺利进行。

二、施工准备
1.确认塔类设备的吊装位置和吊装高度，制定详细的吊装计划。

2.检查起重设备及配件的完好性，确保吊装设备符合要求。

3.安排专业人员进行吊装作业，确保施工人员具备相关经验和资质。

三、安全措施
1.在吊装现场设置明显的安全警示标志，限制非施工人员进入。

2.确保吊装现场通风良好，避免空气污染和有毒气体对施工人员的影响。

3.严格执行作业安全规范，佩戴安全防护用具，避免意外伤害发生。

四、吊装流程
1.安放起重设备并进行稳定固定。

2.对吊装绳索进行检查，确保无损坏和断裂现象。

3.根据吊装计划调整好吊装绳索的长度和位置。

4.缓慢提升塔类设备，避免突然加速或减速造成的冲击。

五、施工总结
塔类设备的吊装施工是一项技术含量高且风险较大的作业，需要施工方充分重
视安全措施，并确保施工人员具备专业知识和经验。

通过严谨的施工准备、严密的安全措施以及规范的吊装流程，可以最大程度地降低施工过程中发生意外的风险，保障工程施工的顺利进行。

以上是针对塔类设备吊装施工的方案策划，希望对相关人员在实际施工中有所
帮助。

塔设备吊装方案塔设备吊装方案随着现代工业的发展和技术的不断创新，塔设备的使用越来越普遍。

塔设备在电力、电信、广播、天文等领域都有所应用。

而在建设这些塔设备时，必须注意吊装方案，否则可能会造成危险甚至事故。

因此，本文将详细介绍塔设备吊装方案的相关知识。

一、安全考虑在制定吊装方案之前，必须考虑安全因素。

特别是在高空吊装时，应制定详细的安全预案，并对吊装人员进行培训，确保其具有足够的经验和技能。

在塔设备吊装中，应该采用稳定、可靠的吊装设备和工具，并严格按照操作规程进行操作。

此外，针对各种可能发生的意外情况应做好预案，防止人员受伤或设备毁坏。

二、吊装设备吊装设备对于塔设备吊装至关重要，应根据具体情况选择合适的吊装设备。

以下是吊装常用的设备：1.起重机在吊装塔设备时，一般需要使用起重机，通过起重机实现吊装。

但是在选择起重机时，应考虑到吊装重量、高度和移动距离等因素，确定起重机的种类、规格和数量。

2.吊索吊索是连接设备和起重机的纽带，一般选择强度高、耐磨、耐腐蚀的吊索。

同时，在吊装过程中也要注意固定吊索，避免出现松动。

平衡吊索的力量分配也需要考虑到设计的重心和工程参数精确地分析，在权衡高度和平衡力的同时，最大限度地减少振动和运动的调整。

3.吊具除吊索外，在吊装塔设备时，还需要使用各种吊具，如各类绳索、钩子、扁平带和各种各样的卡具等设备。

吊具和吊索相结合使用，确保吊装设备的各个部位之间相互支撑和配合。

三、吊装程序制定好安全考虑和吊装设备后，就可以进行吊装程序。

以下是塔设备吊装程序：1.检查设备在开始吊装之前，必须检查设备本身的结构和重量。

在检查过程中，应以安全为考虑，确保设备的结构和重量不会影响吊装的安全性。

2.选择吊装位置选择吊装位置时，应考虑地形、环境、设备性质和设备数量，然后确定吊装位置。

选择吊装位置的过程中，最好在现场进行现场勘测，确保设备吊装的精细均匀，避免出现摆动和转向。

3.安装吊装设备安装吊装设备时，应根据塔设备的具体要求，选择适当的起重机、吊索和吊具，确保吊装设备的结构横向、纵向和平衡稳定。

塔式起重机吊装施工方案塔式起重机是一种用于重型吊装作业的设备，具有高度稳定性和大功率的优势。

在进行塔式起重机吊装施工时，必须制定详细的方案，确保安全和高效完成工程。

1. 前期准备工作在施工前，需要进行详细的准备工作，包括：- 安全检查：检查起重机的整体状况、动力系统、制动系统、起升机构、变频器等设备是否正常运行。

- 地基处理：根据设备的重量和荷载要求来设计和加固地基，确保地基能承受起重机的重量和震动。

- 临时设施：搭建必要的临时设施，如施工现场围栏、安全警示标志、施工道路等。

2. 吊装方案设计吊装方案设计是确保吊装过程安全和高效的基础，包括以下内容：- 吊装计算：根据起重机的额定载荷和工程物体的重量、尺寸，计算出合适的吊装参数，如起吊点、吊绳角度、吊索长度等。

- 吊装工艺：根据物体的特点和实际情况，设计出合理的吊装工艺，包括起吊、吊卸、运输等过程，并确定好各个步骤的操作方法和顺序。

- 吊装方案书：将吊装计算、吊装工艺等内容整理成书面文件，并向相关部门进行审批，确保方案的可行性和安全性。

3. 施工现场布置施工现场布置是为了保障起重机的安全和施工顺利进行，包括以下内容：- 确定架起位置：选择合适的位置搭建塔式起重机，需要考虑到吊装范围、地基承载力、交通便利等因素。

- 布置工地道路：根据起重机的尺寸和施工要求，开辟适宜的工地道路，确保起重机进出施工现场的安全和顺畅。

- 设置安全区域：根据起重机的碰撞范围和安全要求，在周围设置安全区域，禁止非工作人员进入。

4. 吊装作业流程在进行塔式起重机吊装作业时，需要按照预定的方案进行操作，包括以下流程：- 搭建起重机：根据搭建方案和操作规程，按照顺序组装吊装设备，确保设备的稳定性和功能完好。

- 吊装准备：在起重机开始工作前，进行吊装设备和工作区域的安全检查，确保设备正常运行和工作区域无障碍物。

- 吊装操作：按照吊装方案进行操作，包括起吊、移动、放置等吊装动作，确保吊装物体的安全和准确运输。
