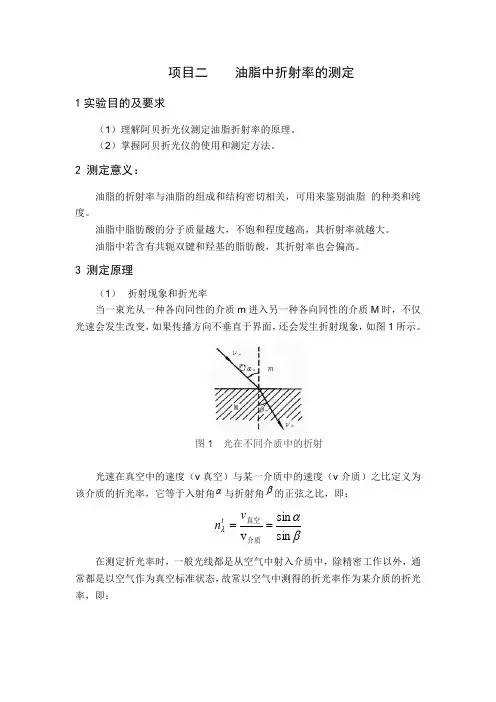

项目二 油脂中折射率的测定
1实验目的及要求
（1）理解阿贝折光仪测定油脂折射率的原理。
（2）掌握阿贝折光仪的使用和测定方法。
2 测定意义：
油脂的折射率与油脂的组成和结构密切相关，可用来鉴别油脂 的种类和纯度。
油脂中脂肪酸的分子质量越大，不饱和程度越高，其折射率就越大。 油脂中若含有共轭双键和羟基的脂肪酸，其折射率也会偏高。
3 测定原理
（1） 折射现象和折光率
当一束光从一种各向同性的介质m 进入另一种各向同性的介质M 时，不仅光速会发生改变，如果传播方向不垂直于界面，还会发生折射现象，如图1所示。
图1 光在不同介质中的折射
光速在真空中的速度（v 真空）与某一介质中的速度（v 介质）之比定义为该介质的折光率，它等于入射角α与折射角β的正弦之比，即：
βαλsin sin v ==介质真空v n t
在测定折光率时，一般光线都是从空气中射入介质中，除精密工作以外，通常都是以空气作为真空标准状态，故常以空气中测得的折光率作为某介质的折光率，即：
β
αλsin sin v ==介质空气v n t
物质的折光率随入射光的波长λ、测定时的温度t 及物质的结构等因素而变化，所以，在测定折射率时必须注明所用的光线和温度。
当λ、t 一定时，物质的折光率是一个常数。例如
3611.120=D n 表示入射光波长为钠光D 线（λ=589.3nm ），温度为20℃时，介质的折光率为1.3611。 由于光在任何介质中的速度均小于它在真空中的速度，因此，所有介质的折光率都大于1，即入射角大于折射角。
阿贝尔折光仪测定液体介质折光率的原理
阿贝尔折光仪是根据临界折射现象设计的，如图2所示。
图2 阿贝折光仪的临界折射
入射角 ︒=∂90i 时，折射角i β最大，称临界折射角。如果从0︒到90︒（i ∂）都有单色光入射，那么从到临界角i β也有折射光。换言之，在临界角i β以内的区域均有光线通过，该区是亮的，而在临界角以外的区域，由于折射光线消失而设有光线通过，故该区是暗的，两区将有一条明暗分界线，有分界线的位置可测出临界角i β。
当i i ββα==︒,90时，i i n t
ββλsin 1sin 90sin ==︒ （3） 仪器结构
图（3）是一种典型的阿贝折光仪的结构示意图，图 (4)是它的外形图（辅助棱镜呈开启状态）。
（3）阿贝折光仪的结构及外形

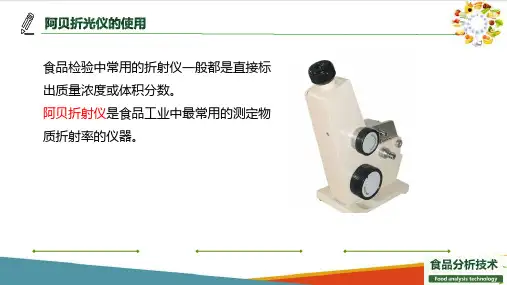

(4)阿贝折光仪的实
物图
其中心部件是由两块直角棱镜组成的棱镜组，下面一块是可以启闭的辅助棱镜，其斜面是磨砂的，液体试样夹在辅助棱镜与测量棱镜之间，展开成一薄层。光由光源经反射镜反射至辅助棱镜，磨砂的斜面发生漫射，因此从液体试样层进入测量棱镜的光线各个方向都有，从测量棱镜的直角边上方可观察到临界折射现象。转动棱镜组转轴的手柄，调节棱镜组的角度，使临界线正好落在测量望远镜视野的X 型准丝交点上。由于刻度盘与棱镜组的转轴是同轴的，因此与试样折光率相对应的临界角位置能通过刻度盘反映出来。刻度盘上的示值有两行，一行是在以日光为光源的条件下将i Z 值和3KIO 值直接换算成相当于钠光D 线的折光率HCl （从1.3000至1.7000）；另一行为0~95%，它是工业上用折光仪测量固体物质在水中浓度的标准。通常由于测量蔗糖的浓度。
为使用方便，阿贝折光仪光源采用日光而不用单色光。日光通过棱镜时由于其不同波长的光的折射率不同，因而产生色散，使临界线模糊。为此在测量望远镜的镜筒下面设计了一套消色散棱镜（Amici 棱镜），旋转消色散手柄，就可以使色散现象消除。
4 实验仪器、用具
阿贝折光仪、小烧杯、玻璃棒（圆头）、擦镜纸、脱脂棉
5实验试剂
无水乙醚、95%乙醇、油炸油和非油炸油、蒸馏水
6 使用方法
（1）仪器的安装
将折光仪置于靠窗的桌子或白炽灯前。但勿使仪器置于直照的日光中，以避免液体试样迅速蒸发。用橡皮管将测量棱镜和辅助棱镜上保温夹套的进水口与超级恒温槽串联起来，恒温温度以折光仪上的温度计读数为准，一般选用20 I0.1℃或25 KCl0.1℃。
2
（2）加样
松开锁钮，开启辅助棱镜，使其磨砂的斜面处于水平位置，用滴定管加小量丙酮清洗镜面，促使难挥发的玷污物逸走，用滴定管时注意勿使管尖碰撞镜面。必要时可用擦镜纸轻轻吸干镜面，但切勿用滤纸。待镜面干燥后，滴加数滴试样于辅助棱镜的毛镜面上，闭合辅助棱镜，旋紧锁钮。若试样易挥发，则可在两棱镜接近闭合时从加液小槽中加入，然后闭合两棱镜，锁紧锁钮。
（3）对光
转动手柄，使刻度盘标尺上的示值为最小，于是调节反射镜，使入射光进入棱镜组，同时从测量望远镜中观察，使视场最亮。调节目镜，使视场准丝最清晰。（4）粗调
转动手柄，使刻度盘标尺上的示值逐渐增大，直至观察到视场中出现彩色光带或黑白临界线为止。
（5）消色散
转动消色散手柄，使视场内呈现一个清晰的明暗临界线。
（6）精调
转动手柄，使临界线正好处在X形准丝交点上，若此时又呈微色散，必须重调消色散手柄，使临界线明暗清晰。（调节过程在右边目镜看到的图像颜色变化如下图5）
图5 右边目镜中的图像
（7）读数
为保护刻度盘的清洁，现在的折光仪一般都将刻度盘装在罩内，读数时先打开罩壳上方的小窗，使光线射入，然后从读数望远镜中读出标尺上相应的示值。由于眼睛在判断临界线是否处于准丝点交点上时，容易疲劳，为减少偶然误差，应转动手柄，重复测定三次，三个读数相差不能大于0.0002，然后取其平均值。试样的成分对折光率的影响是极其灵敏的，由于玷污或试样中易挥发组分的蒸发，致使试样组分发生微小的改变，会导致读数不准，因此测一个试样须应重复取三次样，测定这三个样品的数据，再取其平均值。
图6 左边目镜中的图像
