机油泵工作原理

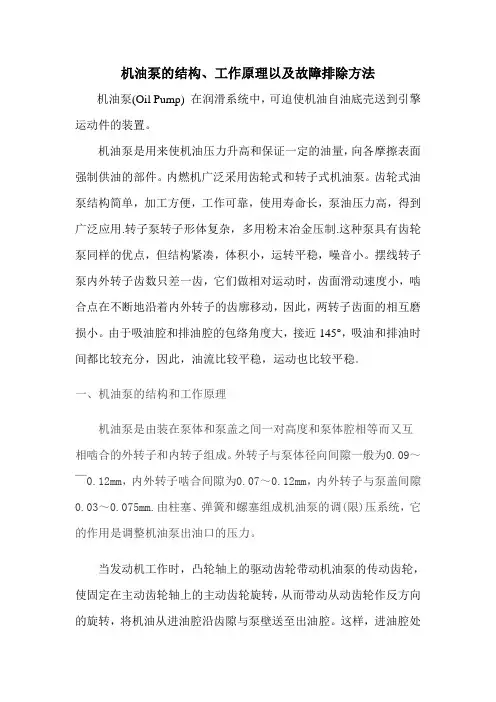

机油泵的结构、工作原理以及故障排除方法

机油泵(Oil Pump) 在润滑系统中，可迫使机油自油底壳送到引擎运动件的装置。

机油泵是用来使机油压力升高和保证一定的油量，向各摩擦表面强制供油的部件。内燃机广泛采用齿轮式和转子式机油泵。齿轮式油泵结构简单，加工方便，工作可靠，使用寿命长，泵油压力高，得到广泛应用.转子泵转子形体复杂，多用粉末冶金压制.这种泵具有齿轮泵同样的优点，但结构紧凑，体积小，运转平稳，噪音小。摆线转子泵内外转子齿数只差一齿，它们做相对运动时，齿面滑动速度小，啮合点在不断地沿着内外转子的齿廓移动，因此，两转子齿面的相互磨损小。由于吸油腔和排油腔的包络角度大，接近145°，吸油和排油时间都比较充分，因此，油流比较平稳，运动也比较平稳。

一、机油泵的结构和工作原理

机油泵是由装在泵体和泵盖之间一对高度和泵体腔相等而又互相啮合的外转子和内转子组成。外转子与泵体径向间隙一般为0.09～￣0.12mm，内外转子啮合间隙为0.07～0.12mm，内外转子与泵盖间隙0.03～0.075mm.由柱塞、弹簧和螺塞组成机油泵的调(限)压系统，它的作用是调整机油泵出油口的压力。

当发动机工作时，凸轮轴上的驱动齿轮带动机油泵的传动齿轮，使固定在主动齿轮轴上的主动齿轮旋转，从而带动从动齿轮作反方向的旋转，将机油从进油腔沿齿隙与泵壁送至出油腔。这样，进油腔处便形成低压而产生吸力，把油底壳内的机油吸进油腔。由于主、从动齿轮不断地旋转，机油便不断地被压送到需要的部位。

机油泵在内燃机上的应用越来越多。同时，在半导体，太阳能，LCD等工程领域方面，也起着一定的作用。据泵阀英才网调查，近年来，随着加工技术的发展，汽车用油泵——摆线转子泵被应用到缝纫机中，特别是对一些全封闭自动润滑系统的机种，如包缝机、绷缝机。

内转子的齿廓和外转子的齿廓是一对共轭曲线所组成，因此，内转子上的齿廓和外转子齿上的齿廓相啮合，形成若干独立的密封工作空间，这些密封工作空间的容积随着内外转子的啮合旋转而发生变化。当内转子由电动机带动绕内转子回转中心作逆时针旋转时，外转子就绕外转子回转中心随同内转子作同向旋转。

转子式机油泵工作原理

转子式机油泵是一种常见的润滑系统中使用的泵，它主要用于将机油从油底壳中吸入，通过压力将机油供给发动机各个润滑部位。

转子式机油泵的工作原理如下：

1. 泵体：转子式机油泵由外转子和内转子组成，它们通过齿和齿之间的啮合形成密封腔。泵体内部有吸油腔和压油腔，吸油腔和压油腔之间通过一个放油孔连接。

2. 吸油：当引擎工作时，曲轴带动外转子转动。外转子在转动过程中形成空腔，空腔与油底壳之间产生一种低压区域。这时，低压区域中的机油会通过吸油口进入泵体的吸油腔。

3. 压油：当外转子继续转动时，吸油腔与压油腔之间的齿隙不断减小，齿隙中的机油被压缩，并通过放油孔进入压油腔。同时，内转子也会随着外转子的转动而旋转，并产生同步的压力，增强了机油的压力。

4. 供油：一旦压油腔内的机油达到一定压力，它会通过压力控制阀进入发动机各个润滑部位，为发动机提供相应的润滑。

5. 循环：泵体内部的齿隙会不断旋转，使得机油在吸油和压油腔之间循环流动，实现润滑系统的连续供油。

通过上述工作原理，转子式机油泵成功实现了将机油从油底壳中吸入，并通过压力将机油供给发动机各个润滑部位。这样，发动机得以在工作时获得必要的润滑和冷却，提高了发动机的使用寿命和性能。

油泵是车辆的发动机之心！

油泵是引发汽车发动的重要机械部件。它的作用是将燃油从油箱转移到发动机内进行燃烧。油泵具有很高的技术含量，其工作原理包括以下几个步骤：

1. 吸油：当油泵工作时，它会产生一定的负压，使油箱中的燃油进入油泵内部。

2. 压油：油泵通过某种方式将吸入的燃油加压，推送到发动机内部供燃烧使用。当油泵工作时，随着内部压力的不断增加，油泵输出的燃油量也会增加。

3. 调压：为了保证发动机内燃油的压力始终维持在一定的水平，油泵还会对输出的燃油进行一定的调压处理。这样可以确保发动机内部各个燃烧室得到的燃油压力基本相等，从而保证燃烧效率。

除了以上三个步骤外，油泵还需要具备良好的密封性能，以确保燃油不会泄漏。同时，油泵的运行也需要在一定的油温范围内，过高或过低都会影响其正常工作。

在汽车运行过程中，如果油泵出现故障，就会导致发动机无法正常启动或者汽车行驶中起伏不定。因此，定期检查油泵的工作状态，及时更换或保养油泵，对于保证汽车正常运行是非常重要的。 综上所述，油泵是汽车发动机的重要部件，它的工作原理包含吸油、压油和调压三个步骤。定期检查油泵的工作状态和及时保养更换，可以有效地减少发动机故障和汽车事故的发生。

MANBW6S50MC-C8柴油机高压油泵工作原理介绍

一、6S50MC-C8柴油机高压油泵结构特点

6S50MC-C8柴油机的每个气缸都单独设有柱塞式高压油泵，将传统的出油阀改为一个独立的吸油阀和一个用来停车的独立的空气刺破阀，因此，6S50MC-C8柴油机高压油泵的主要构件就是柱塞套筒偶件、吸油阀偶件和空气刺破阀偶件。如图1所示，图左是这种喷油泵的装配图，图中间是刺破阀652组件和吸油阀436组件剖视图，图右是高压油泵的剖视图。

(一)柱塞套筒组件。包括柱塞556、套筒532、密封圈520和568，套筒中部有对称布置的回油孔。柱塞上行供油结束时，柱塞上部的高压燃油经此流回进回油空间B。

(二)吸油阀组件。包括吸油阀座461、滑动吸油阀448、弹簧412和弹簧导套400，吸油阀座中部有一圈数个吸油孔E和进回油腔B相连。

(三)空气刺破阀组件。包括阀体688、空气活塞664、滑阀723、弹簧735和弹簧座747及密封圈等，刺破阀位于高压油泵顶部，空气活塞上方空间和柴油机控制空气系统相连。空气活塞上方通入控制空气即可实现柴油机停车或应急停车。

二、高压油泵工作原理

正常工作时，刺破阀中空气活塞上方没有控制空气，在弹簧735的作用下，滑阀723上行关闭，隔断高压油泵上方的空间和燃油循环冷却回路。当柱塞下行时，柱塞将套筒上的回油孔D关闭，柱塞上方空间增大，压力降低。进/回油空间中压力为0.7MPa的低压燃油经吸油阀体上的油孔E作用在滑阀448下方的环形受压面上，燃油对滑阀施加向上的力，并克服弹簧412向下的弹力和滑阀自身的重力，将滑阀448向上推开，燃油进入柱塞上方空间。当柱塞运动到底部时，柱塞上部空间C燃油压力和进/回油空间B的压力相等，滑阀448在弹簧412的作用下关闭，隔断柱塞上部燃油空间C和进/回油空间B。当柱塞上行时，柱塞上方空间燃油压力增加，向高压油管和喷油器供油。当柱塞头部的斜槽打开套筒上的回油孔D时，柱塞上部的高压燃油经此流回进回油空间B,供油结束。
