机油泵的工作原理

汽轮机主油泵工作原理

汽轮机主油泵是汽轮机中的重要设备，主要负责将润滑油供应给汽轮机的各个润滑点，确保其正常运行。主油泵的工作原理如下：

1. 动力来源：汽轮机主油泵通常通过汽轮机的某一级或多级中的一个轴提供动力。这样可以确保主油泵在汽轮机运行时始终有足够的动力供应。

2. 汲油过程：主油泵在转子引导叶片的作用下，通过轴封将油吸入泵体。油在旋转泵盘的作用下，从油泵的吸油口进入泵腔，然后被推入到排油口。

3. 油液压力调节：为了确保润滑系统中的油液压力恒定，主油泵还配备了压力调节器。压力调节器能够根据系统的需求调整泵的出口压力，保持在一个合理的范围内。

4. 油液过滤：主油泵在排油口附近通常会设置一个过滤器，以去除油中的杂质和颗粒物。这可以保证供给给润滑点的油液清洁，有效防止泵的故障和系统的损坏。

5. 润滑系统供油：主油泵将经过过滤的润滑油供应给汽轮机的各个润滑点，如轴承、齿轮和活塞等部位。油液通过系统中的管道和油管，沿着各个分支通道分配到相应的润滑点，确保润滑系统运行良好。

总之，汽轮机主油泵通过吸入、推送油液，配备压力调节和过滤装置，将经过过滤的润滑油供应给汽轮机的润滑系统，确保其正常运行。

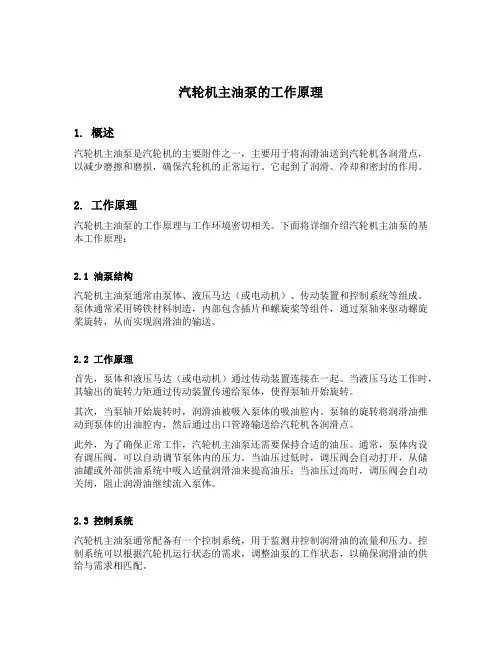

汽轮机主油泵的工作原理

1. 概述

汽轮机主油泵是汽轮机的主要附件之一，主要用于将润滑油送到汽轮机各润滑点，以减少磨擦和磨损，确保汽轮机的正常运行。它起到了润滑、冷却和密封的作用。

2. 工作原理

汽轮机主油泵的工作原理与工作环境密切相关。下面将详细介绍汽轮机主油泵的基本工作原理：

2.1 油泵结构

汽轮机主油泵通常由泵体、液压马达（或电动机）、传动装置和控制系统等组成。泵体通常采用铸铁材料制造，内部包含插片和螺旋桨等组件，通过泵轴来驱动螺旋桨旋转，从而实现润滑油的输送。

2.2 工作原理

首先，泵体和液压马达（或电动机）通过传动装置连接在一起。当液压马达工作时，其输出的旋转力矩通过传动装置传递给泵体，使得泵轴开始旋转。

其次，当泵轴开始旋转时，润滑油被吸入泵体的吸油腔内。泵轴的旋转将润滑油推动到泵体的出油腔内，然后通过出口管路输送给汽轮机各润滑点。

此外，为了确保正常工作，汽轮机主油泵还需要保持合适的油压。通常，泵体内设有调压阀，可以自动调节泵体内的压力。当油压过低时，调压阀会自动打开，从储油罐或外部供油系统中吸入适量润滑油来提高油压；当油压过高时，调压阀会自动关闭，阻止润滑油继续流入泵体。

2.3 控制系统

汽轮机主油泵通常配备有一个控制系统，用于监测并控制润滑油的流量和压力。控制系统可以根据汽轮机运行状态的需求，调整油泵的工作状态，以确保润滑油的供给与需求相匹配。 控制系统通常包括传感器、压力调节阀、电子控制单元等组件。传感器用于监测润滑油的流量、压力和温度等参数，并将其转化为电信号传输给电子控制单元。电子控制单元根据接收到的信号，通过控制压力调节阀来调整润滑油的流量和压力。

3. 优缺点分析

3.1 优点

• 汽轮机主油泵能够稳定地提供润滑油，减少摩擦和磨损，保护汽轮机的各个部件。

• 控制系统可以根据汽轮机运行状态的需求，智能地调节油泵的工作状态，提高油泵的效率和可靠性。

• 泵体采用铸铁材料制造，具有较高的耐磨性和耐腐蚀性，能够在恶劣的工作环境下长时间运行。

转子式机油泵工作原理

转子式机油泵是一种常见的润滑系统中使用的泵，它主要用于将机油从油底壳中吸入，通过压力将机油供给发动机各个润滑部位。

转子式机油泵的工作原理如下：

1. 泵体：转子式机油泵由外转子和内转子组成，它们通过齿和齿之间的啮合形成密封腔。泵体内部有吸油腔和压油腔，吸油腔和压油腔之间通过一个放油孔连接。

2. 吸油：当引擎工作时，曲轴带动外转子转动。外转子在转动过程中形成空腔，空腔与油底壳之间产生一种低压区域。这时，低压区域中的机油会通过吸油口进入泵体的吸油腔。

3. 压油：当外转子继续转动时，吸油腔与压油腔之间的齿隙不断减小，齿隙中的机油被压缩，并通过放油孔进入压油腔。同时，内转子也会随着外转子的转动而旋转，并产生同步的压力，增强了机油的压力。

4. 供油：一旦压油腔内的机油达到一定压力，它会通过压力控制阀进入发动机各个润滑部位，为发动机提供相应的润滑。

5. 循环：泵体内部的齿隙会不断旋转，使得机油在吸油和压油腔之间循环流动，实现润滑系统的连续供油。

通过上述工作原理，转子式机油泵成功实现了将机油从油底壳中吸入，并通过压力将机油供给发动机各个润滑部位。这样，发动机得以在工作时获得必要的润滑和冷却，提高了发动机的使用寿命和性能。

MANBW6S50MC-C8柴油机高压油泵工作原理介绍

一、6S50MC-C8柴油机高压油泵结构特点

6S50MC-C8柴油机的每个气缸都单独设有柱塞式高压油泵，将传统的出油阀改为一个独立的吸油阀和一个用来停车的独立的空气刺破阀，因此，6S50MC-C8柴油机高压油泵的主要构件就是柱塞套筒偶件、吸油阀偶件和空气刺破阀偶件。如图1所示，图左是这种喷油泵的装配图，图中间是刺破阀652组件和吸油阀436组件剖视图，图右是高压油泵的剖视图。

(一)柱塞套筒组件。包括柱塞556、套筒532、密封圈520和568，套筒中部有对称布置的回油孔。柱塞上行供油结束时，柱塞上部的高压燃油经此流回进回油空间B。

(二)吸油阀组件。包括吸油阀座461、滑动吸油阀448、弹簧412和弹簧导套400，吸油阀座中部有一圈数个吸油孔E和进回油腔B相连。

(三)空气刺破阀组件。包括阀体688、空气活塞664、滑阀723、弹簧735和弹簧座747及密封圈等，刺破阀位于高压油泵顶部，空气活塞上方空间和柴油机控制空气系统相连。空气活塞上方通入控制空气即可实现柴油机停车或应急停车。

二、高压油泵工作原理

正常工作时，刺破阀中空气活塞上方没有控制空气，在弹簧735的作用下，滑阀723上行关闭，隔断高压油泵上方的空间和燃油循环冷却回路。当柱塞下行时，柱塞将套筒上的回油孔D关闭，柱塞上方空间增大，压力降低。进/回油空间中压力为0.7MPa的低压燃油经吸油阀体上的油孔E作用在滑阀448下方的环形受压面上，燃油对滑阀施加向上的力，并克服弹簧412向下的弹力和滑阀自身的重力，将滑阀448向上推开，燃油进入柱塞上方空间。当柱塞运动到底部时，柱塞上部空间C燃油压力和进/回油空间B的压力相等，滑阀448在弹簧412的作用下关闭，隔断柱塞上部燃油空间C和进/回油空间B。当柱塞上行时，柱塞上方空间燃油压力增加，向高压油管和喷油器供油。当柱塞头部的斜槽打开套筒上的回油孔D时，柱塞上部的高压燃油经此流回进回油空间B,供油结束。
