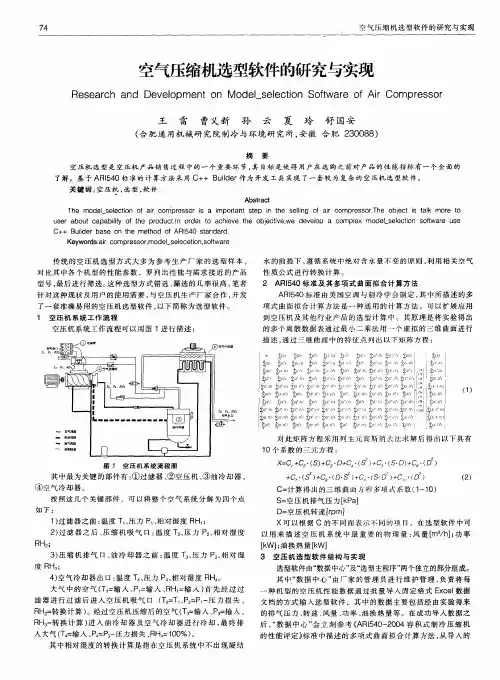

７４ 空气压缩机选型软件的研究与实现
空气压缩机选型软件的研究与实现
Ｒｅｓｅａｒｃｈ ａｎｄ Ｄｅｖｅｌｏｐｍｅｎｔ ｏｎ Ｍｏｄｅｌ
——ｓｅｌｅｃｔｉｏｎ Ｓｏｆｔｗａｒｅ ｏｆ Ａｉｒ Ｃｏｍｐｒｅｓｓｏｒ
王 雷 曹义新 孙 云 夏玲舒国安
（合肥通用机械研究院制冷与环境研究所，安徽合肥２３００８８）
摘 要
空压机选型是空压机产品销售过程中的一个重要环节，其目标是使得用户在选购之前对产品的性能指标有一个全面的
了解。基于ＡＲＩ５４０标准的计算方法采用Ｃ＋＋Ｂｕｉｌｄｅｒ作为开发工具实现了一套较为复杂的空压机选型软件。
关键词：空压机，选型，软件
Ａｂｓｔｒａｃｔ
Ｔｈｅ ｍｏｄｅｌ—．ｓｅｌｅｃｔｉｏｎ ｏｆ ａｉｒ ｃｏｍ＇ｐｒｅｓｓｏｒ ｉｓ ａ ｉｍｐｏｒｔａｎｔ ｓｔｅｐ ｉｎ ｔｈｅ ｓｅｌｌｉｎｇ ｏｆ ａｉｒ ｃｏｍｐｒｅｓｓｏｒ Ｔｈｅ ｏｂｊｅｃｔ ｉｓ ｔａｌｋ ｍｏｒｅ ｔｏ
ｕｓｅｒ ａｂｏｕｔ ｃａｐａｂｉｌｉｔｙ ｏｆ ｔｈｅ ｐｒｏｄｕｃｔ．Ｉｎ ｏｒｄｅｒ ｔｏ ａｃｈｉｅｖｅ ｔｈｅ ｏｂｊｅｃｔｉｖｅ，ｗｅ ｄｅｖｅｌｏｐ ａ ｃｏｍｐｌｅｘ ｍｏｄｅＬｓｅｉｅｃｔｌｏｎ ｓｏｆｔｗａｒｅ ｕｓｅ
Ｃ十＋Ｂｕｉｌｄｅｒ ｂａｓｅ Ｏｎ ｔｈｅ ｍｅｔｈｏｄ ｏｆ ＡＲＩ５４０ ｓｔａｎｄａｒｄ．
Ｋｅｙｗｏｒｄｓ：ａｉｒ ｃｏｍｐｒｅｓｓｏｒ，ｍｏｄｅｌ
．ｓｅｌｅｃｅｔｉｏｎ，ｓｏｆｔｗａｒｅ
传统的空压机选型方式大多为参考生产厂家的选型样本，
对比其中各个机型的性能参数，罗列出性能与需求接近的产品
型号，最后进行筛选。这种选型方式错选、漏选的几率很高。笔者
针对这种现状及用户的使用需要，与空压机生产厂家合作，开发
了一套准确易用的空压机选型软件，以下简称为选型软件。
１ 空压机系统工作流程
空压机系统工作流程可以用图１进行描述：
图１空压机系统流程图
