测井综合解释-3

机密 测井培训材料

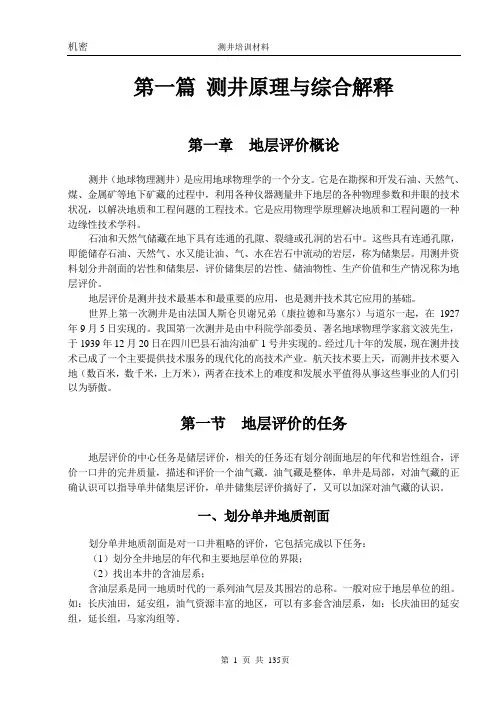

第 1 页 共 135页 第一篇 测井原理与综合解释

第一章 地层评价概论

测井（地球物理测井）是应用地球物理学的一个分支。它是在勘探和开发石油、天然气、煤、金属矿等地下矿藏的过程中，利用各种仪器测量井下地层的各种物理参数和井眼的技术状况，以解决地质和工程问题的工程技术。它是应用物理学原理解决地质和工程问题的一种边缘性技术学科。

石油和天然气储藏在地下具有连通的孔隙、裂缝或孔洞的岩石中。这些具有连通孔隙，即能储存石油、天然气、水又能让油、气、水在岩石中流动的岩层，称为储集层。用测井资料划分井剖面的岩性和储集层，评价储集层的岩性、储油物性、生产价值和生产情况称为地层评价。

地层评价是测井技术最基本和最重要的应用，也是测井技术其它应用的基础。

世界上第一次测井是由法国人斯仑贝谢兄弟（康拉德和马塞尔）与道尔一起，在1927年9月5日实现的。我国第一次测井是由中科院学部委员、著名地球物理学家翁文波先生，于1939年12月20日在四川巴县石油沟油矿1号井实现的。经过几十年的发展，现在测井技术已成了一个主要提供技术服务的现代化的高技术产业。航天技术要上天，而测井技术要入地（数百米，数千米，上万米），两者在技术上的难度和发展水平值得从事这些事业的人们引以为骄傲。

第一节 地层评价的任务

地层评价的中心任务是储层评价，相关的任务还有划分剖面地层的年代和岩性组合，评价一口井的完井质量，描述和评价一个油气藏。油气藏是整体，单井是局部，对油气藏的正确认识可以指导单井储集层评价，单井储集层评价搞好了，又可以加深对油气藏的认识。

一、划分单井地质剖面

划分单井地质剖面是对一口井粗略的评价，它包括完成以下任务：

（1）划分全井地层的年代和主要地层单位的界限；

（2）找出本井的含油层系；

含油层系是同一地质时代的一系列油气层及其围岩的总称。一般对应于地层单位的组。如：长庆油田，延安组，油气资源丰富的地区，可以有多套含油层系，如：长庆油田的延安组，延长组，马家沟组等。

第一阶段在线作业

第1题

自然电位曲线的泥岩基线代表。

您的答案：B

题目分数：0.5

此题得分：0.5

批注：整口井中的相对值而非全区域的绝对值

第2题

明显的自然电位正异常说明。

您的答案：B

题目分数：0.5

此题得分：0.5

批注：泥浆和地层流体之间的差异

第3题

用SP计算泥质含量的有利条件是。

您的答案：D

题目分数：0.5

此题得分：0.5

批注：参见SP原理

第4题

电极系A0.5M2.25N的记录点是 。

您的答案：C

题目分数：0.5

此题得分：0.5

批注：参见电阻率测井原理

第5题

电极系A0.5M2.25N的电极距是 。

您的答案：A

题目分数：0.5 此题得分：0.5

批注：参见电阻率测井原理

第6题

梯度电极系的探测半径是。

您的答案：A

题目分数：0.5

此题得分：0.5

批注：参见电阻率测井原理(梯度电极系原理)

第7题

电极系N2.25M0.5A的名称是 。

您的答案：C

题目分数：0.5

此题得分：0.5

批注：参见电阻率测井原理（清楚梯度与电位的差别）

第8题

三侧向测井电极系加屏蔽电极是为了减少 的分流影响。

您的答案：B

题目分数：0.5

此题得分：0.5

批注：普通电阻率测井与侧向电阻率测井的差别

第9题

在感应测井仪的接收线圈中，由二次交变电磁场产生的感应电动势与 成正比。

您的答案：A

题目分数：0.5

此题得分：0.5

批注：电磁感应原理

第10题

对于单一高电导率地层，当上下围岩电导率相同时，在地层中心处，曲线出现 。 您的答案：A

题目分数：0.5

此题得分：0.5

批注：参见感应测井原理

第11题

井径变化对单发双收声系的影响只表现在 。

您的答案：C

题目分数：0.5

此题得分：0.5

批注：参见声波测井原理（井径补偿）

第12题

滑行纵波和滑行横波传播的路径是在。

您的答案：B

题目分数：0.5

此题得分：0.5

《测井方法与综合解释》综合复习资料

一、 名词解释

声波时差：声波在介质中传播单位距离所需时间。

孔隙度：地层孔隙占地层提及的百分数。

地层压力：地层孔隙流体压力。

地层倾角：地层层面的法向与大地铅锤轴之间的夹角。

含油孔隙度：含油孔隙体积占地层体积的百分比。

泥质含量：泥质体积占地层体积的百分比。

二、填空题 1．描述储集层的基本参数有____________、____________、____________和____________等。

2．地层三要素________________、_____________、_____________。

3．伽马射线去照射地层可能会产生___________________、______________和_________________效应。

4．岩石中主要的放射性核素有_______、_______和________等。

5．声波时差Δt的单位是___________，电导率的单位是___________。

6．渗透层在微电极曲线上有基本特征是________________________________。

7.地层因素随地层孔隙度的减小而 ；岩石电阻率增大系数随地层含水饱和度的增大而 。

8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。

9.由测井探测特性知，普通电阻率测井提供的 是探测范围内 共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器________和__________有关。电极系A0.5M2.25N的电极距是___________。

10.地层对热中子的俘获能力主要取决于 的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度 ，此时，水层的热中子寿命 油层的热中子寿命。

《测井方法与综合解释》综合复习资料

一、 名词解释

声波时差：声波在介质中传播单位距离所需时间。

孔隙度：地层孔隙占地层提及的百分数。

地层压力：地层孔隙流体压力。

地层倾角：地层层面的法向与大地铅锤轴之间的夹角。

含油孔隙度：含油孔隙体积占地层体积的百分比。

泥质含量：泥质体积占地层体积的百分比。

二、填空题 1．描述储集层的基本参数有____________、____________、____________和____________等。

2．地层三要素________________、_____________、_____________。

3．伽马射线去照射地层可能会产生___________________、______________和_________________效应。

4．岩石中主要的放射性核素有_______、_______和________等。

5．声波时差Δt的单位是___________，电导率的单位是___________。

6．渗透层在微电极曲线上有基本特征是________________________________。

7.地层因素随地层孔隙度的减小而 ；岩石电阻率增大系数随地层含水饱和度的增大而 。

8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。

9.由测井探测特性知，普通电阻率测井提供的 是探测范围内 共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器________和__________有关。电极系A0.5M2.25N的电极距是___________。

10.地层对热中子的俘获能力主要取决于 的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度 ，此时，水层的热中子寿命 油层的热中子寿命。
