无人机通信频段划分-隔离器、环形器

《中国机长》您看了吗？
该作品是根据2018年5月14日四川航空3U8633航班机组成功处置特情真实事件改编的，《中国机长》近日在众多上映电影中广受好评，该片讲述了“中国民航英雄机组”成员与119名乘客遭遇极端险情，在万米高空直面强风、低温、座舱释压的多重考验。

沉浸在影片中的精彩剧情的同时，不知道大家有没有留意到，在飞机航行中，片中有多次提及有关航空频段的信息。

那么关于航空频段，我们一起了解一下相关的射频隔离器和环行器吧。

航空频段一般是在118-137MHz范围内，
针对此频段研发的隔离器环形器产品规格有6060、6075、12060、12075等，其中12060和12075双节隔离器/环形器有着高隔离度性能。

射频隔离器环形器产品特点
✧频率范围:118-137MHz；
✧可用于航空通信频段；
✧低插损,高隔离度,高功率；
✧可按客户要求订制生产；
同轴隔离器环形器产品推荐：指标参考（N/SMA接头均可定制）
同轴隔离器环行器产品尺寸图
同轴隔离器环形器产品实物图
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

雷达的工作频率：雷达工作原理核心是雷达发射一定频率的电磁波，并接收目标反射回来的回波，根据回波判定目标的某些状态。

雷达发射的电磁波的频率就是它的工作频率。

雷达波段(radar frequency band) 指雷达发射电波的频率范围。

其度量单位是赫兹(Hz)或周/秒(C/s)。

大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米。

不同波段雷达的波长不同：1、波长短，分辨率高，穿透性差，容易被吸收；2、波长长，分辨率低，穿透性强。

不同波段的雷达功能搜索雷达，工作频段（VHF、UHF、L）；搜索跟踪雷达，工作波段（L、S、C）；火控、成像雷达，工作波段（C、X、Ku）；弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。

雷达频率选择雷达虽然能在很宽的频率范围内工作，但不同频率具有不同的工作特性，适合不同的用途，因此在设计雷达时须慎重选择频率。

雷达频率对天线发射增益、天线有效接收面积（一定发射增益时）、发射功率、接收机噪声、传播损耗、气象回波等雷达性能的影响较为明显，在很大程度上决定了雷达的类型、作用距离、精度、分辨率、抗干扰能力、体积重量、机动性和费用等重要指标。

因此，雷达频率是雷达诸参数中最重要的参数。

隔离器，环形器产品实物图：L波段（1.0-2.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI6466A1T2NF 1.0 ~ 2.00.617 1.410030N-F+10 ~ +70 UIYBCI6466A1T2SF 1.0 ~ 2.00.617 1.410030SMA-F+10 ~ +70 UIYBCC6466A1T2NF 1.0 ~ 2.0 0.6 17 1.4 100 100 N-F +10 ~ +70 UIYBCC6466A1T2SF 1.0 ~ 2.0 0.6 17 1.4 100 100 SMA-F +10 ~ +70S波段（2.0-4.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI3234A2T4SF 2.0 ~ 4.00.618 1.310030SMA-F+10 ~ +70 UIYBCI3234A2T4NF 2.0 ~ 4.00.618 1.310030N-F+10 ~ +70 UIYBCC3234A2T4SF 2.0 ~ 4.0 0.6 17 1.35 100 100 SMA-F +10 ~ +70 UIYBCC3234A2T4NF 2.0 ~ 4.0 0.6 17 1.35 100 100 N-F +10 ~ +70C波段（4.0-8.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI2122A4T8SF 4.0 ~ 8.00.518 1.310020SMA-F-55 ~ +85 UIYBCI2122A4T8NF 4.0 ~ 8.00.518 1.310020N-F-55 ~ +85 UIYBCC2122A4T8SF 4.0 ~ 8.0 0.5 18 1.3 100 100 SMA-F -55 ~ +85 UIYBCC2122A4T8NF 4.0 ~ 8.0 0.5 18 1.3 100 100 N-F -55 ~ +85X波段（8.0-12.0GHz）同轴隔离器/环形器/嵌入式（带线）隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318A8T12SF8.0 ~ 12.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318A8T12SF8.0 ~ 12.00.518 1.36060SMA-F-55 ~ +85 UIYBDI815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 2 TAB -55 ~ +85 UIYBDC815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 30 TAB -55 ~ +85Ku波段（12.0-18.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318B12T18SF12.0 ~ 18.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318B12T18SF12.0 ~ 18.00.518 1.36060SMA-F-55 ~ +85K波段（18.0-26.5GHz）同轴隔离器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1024A18T265KF18.0 ~ 26.5 1.616 1.6102 2.92mm-F-30 ~ +70 Ka波段（26.5-40.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318D265T40KF 26.5 ~ 40.0 1.2 15 1.5 10 2 2.92-F -55 ~ +85 UIYBCC1318D265T40KF26.5 ~ 40.0 1.215 1.51010 2.92-F-55 ~ +85优译更多隔离器/环形器产品推荐：射频隔离器环形器。

按照连接形式不同，通常，射频隔离器环形器均可分为：同轴、带线（嵌入式）、表贴（SMT）、微带（基片）、波导隔离器环形器。

1
同轴隔离器环形器：按接头形式不同，又可分为N型（公头、母头），SMA型（公头、母头）。

2
带线（嵌入式）隔离器环形器：也叫嵌入式隔离器/环行器只是输入输出端口是带状线，装上连接器，就是同轴隔离器/环形器了，带线隔离器环行器一般可以直接焊接在板子上使用。

带线隔离器带线环形器
3
SMT隔离器环形器：原理就是普通的隔离器环形器的原理，只不过内部磁场方向与普通隔离器磁场有些区别，这种隔离器环形器基本没有带连接器的，一般也是直接焊接使用，可过回流焊，通常批量会使用该封装，过回流焊直接贴装，简单方便。

表贴隔离器表贴环形器
4
微带（基片）隔离器环形器：微带隔离器环行器以其体积小、重量轻的特点在模块化设计的微波组件中获得广泛应用。

微带隔离器微带环形器
5
波导隔离器环形器：波导隔离器环形器一般频率较高，其频率可高达110G，其连接形式有：WR340(BJ26)、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、 WR42(BJ220)、WR34(BJ260)、
WR28(BJ320)、WR22(BJ400)、WR15(BJ620)、WR10(BJ900)
波导隔离器波导环形器
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

移动退5兆低频给联通据网友爆料：具体的网络变更为：1、GSM900的高段频谱退出，农村区县压缩5MHz带宽退给联通；2、FDD900从高段移到低段：带宽5MHz保持不变3、NB从高段移到中段：频点数由4个变为5个。

本次变更后，900MH频段分配原则如下：900MH频段分配原则1、FDD900：频点号=3590，带宽5MHz（对应中心频率939MHz）；2、GSM900：9个农村区县共使用34个频点（1020~1023、0~7、33-64）其余区县除此之外还可以继续使用高段25个频点（70-94）；3、NB：使用65~69号GSM频点，对应NB频点号3680、3682、3684、3686、3688。

据了解，对于904-909MHz/949-954MHz和1880-1885MHz频段，将根据中国移动频率腾退和中国联通、中国电信的频率申请情况，分批次、分区域将904-909MHz/949-954MHz和1780-1785MHz/1875-1880MHz频段分别许可给中国联通和中国电信。

黄金频段：900MHz频段随着用户对数据流量需求的增加，GSM网络承载的语音和流量急剧减少，未来GSM将会退出历史舞台，900MHz频段的重耕利用将是大势所趋。

而900MHz频段由于频率低、覆盖能力强，被称为黄金频段，对于无线网络建设具有非常重要的意义。

而中国联通在新获得5M频谱之后，中国联通将会拥有超过10MHz的低频频段，可以有效承载传统GSM语音、LTE900数据、NB-IoT广连接等多项业务。

将可以利用这900MHz低频段的5MHz 频谱进一步提高城区的深度覆盖，而且可以通过较低成本提高农村的广度覆盖，可以说是巨大的利好。

10-900MHz频段射频隔离器/环行器推荐提示：点击以下型号即可跳转查看具体参数！环形器UIYBCC6060F225~400UIYDC2525A200~3600UIYBDC6060F225~400 UIYCC4550A250~1000UIYBCC5377B300~475UIYDC4242A250~1500300~1500UIYBDC5377B300~475 UIYCC5356AUIYDC5356A300~1500————带线环行器优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、。

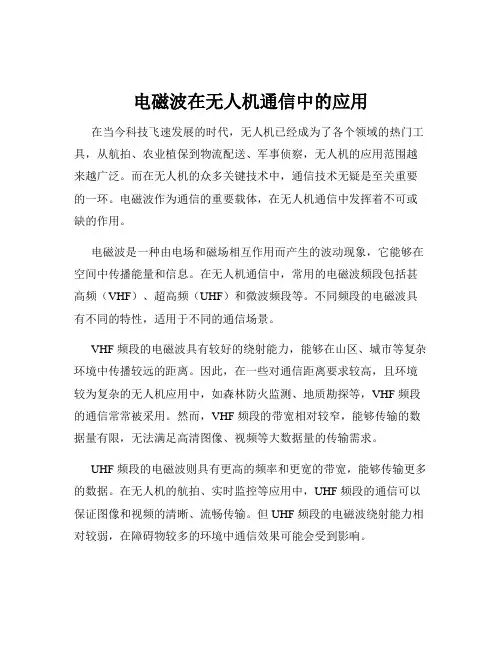

电磁波在无人机通信中的应用在当今科技飞速发展的时代，无人机已经成为了各个领域的热门工具，从航拍、农业植保到物流配送、军事侦察，无人机的应用范围越来越广泛。

而在无人机的众多关键技术中，通信技术无疑是至关重要的一环。

电磁波作为通信的重要载体，在无人机通信中发挥着不可或缺的作用。

电磁波是一种由电场和磁场相互作用而产生的波动现象，它能够在空间中传播能量和信息。

在无人机通信中，常用的电磁波频段包括甚高频（VHF）、超高频（UHF）和微波频段等。

不同频段的电磁波具有不同的特性，适用于不同的通信场景。

VHF 频段的电磁波具有较好的绕射能力，能够在山区、城市等复杂环境中传播较远的距离。

因此，在一些对通信距离要求较高，且环境较为复杂的无人机应用中，如森林防火监测、地质勘探等，VHF 频段的通信常常被采用。

然而，VHF 频段的带宽相对较窄，能够传输的数据量有限，无法满足高清图像、视频等大数据量的传输需求。

UHF 频段的电磁波则具有更高的频率和更宽的带宽，能够传输更多的数据。

在无人机的航拍、实时监控等应用中，UHF 频段的通信可以保证图像和视频的清晰、流畅传输。

但 UHF 频段的电磁波绕射能力相对较弱，在障碍物较多的环境中通信效果可能会受到影响。

微波频段的电磁波频率更高，带宽更宽，能够实现高速、大容量的数据传输。

例如，在一些需要进行高精度测绘、科学研究的无人机任务中，微波频段的通信可以满足对大量数据快速传输的要求。

不过，微波频段的电磁波传播距离相对较短，对通信链路的稳定性和方向性要求较高。

为了实现可靠的无人机通信，电磁波的调制方式也至关重要。

常见的调制方式包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

AM 调制方式简单，但抗干扰能力较弱；FM 调制方式具有较好的抗干扰性能，但占用的带宽较宽；PM 调制方式则能够在保证一定抗干扰能力的同时，提高频谱利用率。

在实际应用中，需要根据通信需求和环境条件选择合适的调制方式。

射频隔离器：是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易，器件中的微波铁氧体决定了它的谐振频率。

环行器：环行器单向传输的原理，是由于采用了铁氧体旋磁材料。

这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。

正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。

它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

射频隔离器环行器在实际应用过程中，我们常常在使用隔离器/环形器过程中会遇到一些困扰及一些问题，下面简单罗列了一些我们时常会遇到的一些问题，及隔离器/环形器在使用过程中应注意的事项：1、环形器上下行切换响应时间是多少？解答：无缝切换，无延时，发射和接收是两路信号，互不干扰，不存在时间。

2、隔离器环行器的使用寿命大概多长时间？解答：隔离器与环行器是磁性器件，容易受外界对磁场有干扰的材料影响（比如铁、钢、带磁性材料的产品等），如果没有这些材料的影响，一般使用5年以上是没问题的。

3、四端口环形器怎么使用？解答：四端口环形器一般1端口接发射，2端口接天线，3端口接收，4端口可检测信号（或有信号接入设备）。

4、当表贴环形器/隔离器端口阻抗不匹配时，可以怎么改善？解答：当表贴隔离器/环形器端口阻抗不匹配时，我们可以通过串联或者并联电阻来改善Ω值；1、当Ω值偏小时，可以串联个电阻，使Ω值变大；2、当Ω值偏大时，可以并联个电阻，使Ω值变小；5、表贴隔离器/环形器的安装方法？解答：表贴隔离器/环形器可以过回流焊贴装。

关于它的焊盘设计，首先，可以根据引脚大小每个引脚做一个焊盘，比如环形器引脚为φ1.2mm，我们可以做一个1.5mm的焊盘；然后底部也一样做一个焊盘，底部接地，如下图建议所示：6、微带隔离器/环形器是使用什么方法焊接？解答：微带隔离器环行器一般使用金丝键合安装。

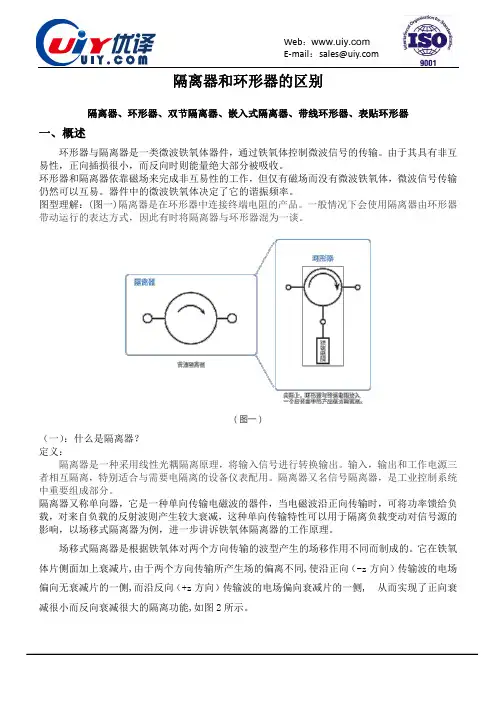

隔离器和环形器的区别隔离器、环形器、双节隔离器、嵌入式隔离器、带线环形器、表贴环形器一、概述环形器与隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

图型理解：(图一)隔离器是在环形器中连接终端电阻的产品。

一般情况下会使用隔离器由环形器带动运行的表达方式，因此有时将隔离器与环形器混为一谈。

（图一）（一）：什么是隔离器？定义：隔离器是一种采用线性光耦隔离原理，将输入信号进行转换输出。

输入，输出和工作电源三者相互隔离，特别适合与需要电隔离的设备仪表配用。

隔离器又名信号隔离器，是工业控制系统中重要组成部分。

隔离器又称单向器，它是一种单向传输电磁波的器件，当电磁波沿正向传输时，可将功率馈给负载，对来自负载的反射波则产生较大衰减，这种单向传输特性可以用于隔离负载变动对信号源的影响，以场移式隔离器为例，进一步讲诉铁氧体隔离器的工作原理。

场移式隔离器是根据铁氧体对两个方向传输的波型产生的场移作用不同而制成的。

它在铁氧体片侧面加上衰减片,由于两个方向传输所产生场的偏离不同,使沿正向（-z方向）传输波的电场偏向无衰减片的一侧,而沿反向（+z方向）传输波的电场偏向衰减片的一侧, 从而实现了正向衰减很小而反向衰减很大的隔离功能,如图2所示。

（二）：什么是环形器定义: 环形器是一种电磁波单向环形传输的器件，在近代雷达和微波多路通信系统中都要用单方向环形特性的器件。

端口①进入的高频信号仅传输至端子②，进入端子②中的高频信号仅传输至端子③中。

同时，进入端子③中的高频信号传输至端子①中。

如此，仅以固定的方向进行传输，且不会逆向传输的方式。

图环形器三：实物从实物上来看，隔离器有两个端口，环形器有三个端口（在环形器任意一个端口接上负载，就变成了隔离器，有些隔离器需要接上衰减片做驻波检验用，衰减片也有一个端口，看起来像环形器，实际上它接的衰减片也是一个负载，此器件也属于隔离器，所以可以把带衰减片的隔离器称之为环形器，这是存在的一个误区）。

一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。

（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。

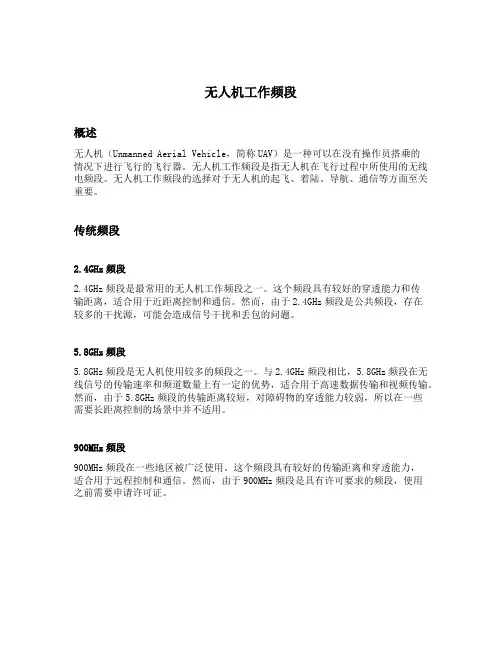

无人机工作频段概述无人机（Unmanned Aerial Vehicle，简称UAV）是一种可以在没有操作员搭乘的情况下进行飞行的飞行器。

无人机工作频段是指无人机在飞行过程中所使用的无线电频段。

无人机工作频段的选择对于无人机的起飞、着陆、导航、通信等方面至关重要。

传统频段2.4GHz频段2.4GHz频段是最常用的无人机工作频段之一。

这个频段具有较好的穿透能力和传输距离，适合用于近距离控制和通信。

然而，由于2.4GHz频段是公共频段，存在较多的干扰源，可能会造成信号干扰和丢包的问题。

5.8GHz频段5.8GHz频段是无人机使用较多的频段之一。

与2.4GHz频段相比，5.8GHz频段在无线信号的传输速率和频道数量上有一定的优势，适合用于高速数据传输和视频传输。

然而，由于5.8GHz频段的传输距离较短，对障碍物的穿透能力较弱，所以在一些需要长距离控制的场景中并不适用。

900MHz频段900MHz频段在一些地区被广泛使用。

这个频段具有较好的传输距离和穿透能力，适合用于远程控制和通信。

然而，由于900MHz频段是具有许可要求的频段，使用之前需要申请许可证。

新兴频段5G频段随着5G技术的发展，新的无人机工作频段也在不断涌现。

5G频段可提供更高的传输速率和更低的延迟，为无人机提供更强大的通信和数据处理能力。

然而，由于5G频段的建设和部署还处于起步阶段，目前应用较为有限。

毫米波频段毫米波频段是指频率高于30GHz的无线电频段。

毫米波频段在无人机通信和数据传输方面具有极大的潜力，可以提供更大的带宽和更快的传输速率。

然而，由于毫米波频段的传输距离非常有限，对障碍物的干扰较大，还需要进一步研究和改进。

无人机频段规划无人机的工作频段规划需要考虑多个因素，包括频段的可用性、干扰情况、传输距离、穿透能力等。

在选择工作频段时，需要根据具体应用场景进行权衡和选择。

以下是一些常用的无人机频段规划方案：1.近距离控制：选择2.4GHz频段，具有较好的穿透能力和传输距离。

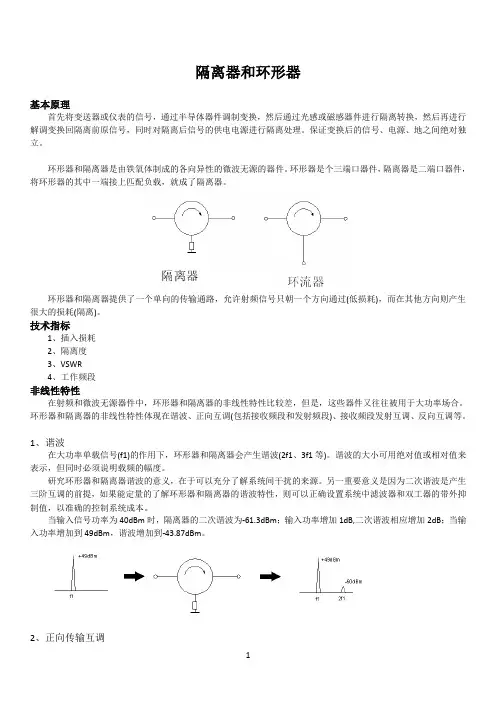

隔离器和环形器基本原理首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

环形器和隔离器提供了一个单向的传输通路，允许射频信号只朝一个方向通过(低损耗)，而在其他方向则产生很大的损耗(隔离)。

技术指标1、插入损耗2、隔离度3、VSWR4、工作频段非线性特性在射频和微波无源器件中，环形器和隔离器的非线性特性比较差，但是，这些器件又往往被用于大功率场合。

环形器和隔离器的非线性特性体现在谐波、正向互调(包括接收频段和发射频段)、接收频段发射互调、反向互调等。

1、谐波在大功率单载信号(f1)的作用下，环形器和隔离器会产生谐波(2f1、3f1等)。

谐波的大小可用绝对值或相对值来表示，但同时必须说明载频的幅度。

研究环形器和隔离器谐波的意义，在于可以充分了解系统间干扰的来源。

另一重要意义是因为二次谐波是产生三阶互调的前提，如果能定量的了解环形器和隔离器的谐波特性，则可以正确设置系统中滤波器和双工器的带外抑制值，以准确的控制系统成本。

当输入信号功率为40dBm时，隔离器的二次谐波为-61.3dBm；输入功率增加1dB,二次谐波相应增加2dB；当输入功率增加到49dBm，谐波增加到-43.87dBm。

2、正向传输互调当两个载频同时输入环形器或隔离器时，在输出端口产生互调产物。

正向传输互调的典型值为-80dBc@2x43dBm。

3、反射互调当两个载频同时输入环形器或隔离器时，会产生互调产物，并反射回输入端口。

反射互调的典型值为-80dBc@2x43dBm。

4、反向互调当两个载波分别从输入和输出端加到隔离器时，在输出端会产生互调产物。
