深基坑支护设计 1

设计单位：X X X 设 计 院

设 计 人：X X X

设计时间：2014-05-10 10:23:38

----------------------------------------------------------------------

[ 支护方案 ]

----------------------------------------------------------------------

连续墙支护

----------------------------------------------------------------------

[ 基本信息 ]

----------------------------------------------------------------------

规范与规程 《建筑基坑支护技术规程》 JGJ 120-2012

内力计算方法 增量法

基坑等级 三级 基坑侧壁重要性系数γ0 0.90

基坑深度H(m) 6.000

嵌固深度(m) 8.000

墙顶标高(m) -2.000

连续墙类型 钢板桩

├每延米板桩截面面积A(cm2) 236.00

├每延米板桩壁惯性矩I(cm4) 39600.00

└每延米板桩抗弯模量W(cm3) 2200.00

└抗弯f(N/mm2) 215

有无冠梁 无

放坡级数 1

超载个数 0

支护结构上的水平集中力 0

----------------------------------------------------------------------

[ 放坡信息 ]

----------------------------------------------------------------------

坡号 台宽(m) 坡高(m) 坡度系数

1 2.000 2.000 1.000

----------------------------------------------------------------------

[ 附加水平力信息 ]

----------------------------------------------------------------------

水平力 作用类型 水平力值 作用深度 是否参与 是否参与

序号 (kN) (m) 倾覆稳定 整体稳定

----------------------------------------------------------------------

[ 土层信息 ]

----------------------------------------------------------------------

土层数 4 坑内加固土 否

内侧降水最终深度(m) 7.000 外侧水位深度(m) 1.000

内侧水位是否随开挖过程变化 是 内侧水位距开挖面距离(m) 0.000

弹性计算方法按土层指定 ㄨ 弹性法计算方法 m法

基坑外侧土压力计算方法 主动

----------------------------------------------------------------------

[ 土层参数 ]

----------------------------------------------------------------------

层号 土类名称 层厚 重度 浮重度 粘聚力 内摩擦角

(m) (kN/m3) (kN/m3) (kPa) (度)

1 粘性土 2.10 19.1 9.1 18.00 9.00

2 淤泥质土 6.30 18.2 8.2 13.00 4.70

3 粘性土 2.90 19.1 9.1 --- --- 4 粘性土 10.00 18.0 8.0 --- ---

层号 与锚固体摩 粘聚力 内摩擦角 水土 计算方法 m,c,K值 抗剪强度

擦阻力(kPa) 水下(kPa) 水下(度) (kPa)

1 40.0 18.00 9.00 合算 m法 2.52 ---

2 25.0 13.00 4.70 合算 m法 1.27 ---

3 35.0 21.00 10.00 合算 m法 3.10 ---

4 120.0 19.00 9.00 合算 m法 2.62 ---

----------------------------------------------------------------------

[ 支锚信息 ]

----------------------------------------------------------------------

支锚道数 1

支锚 支锚类型 水平间距 竖向间距 入射角 总长 锚固段

道号 (m) (m) (°) (m) 长度(m)

1 内撑 5.000 4.200 --- --- ---

支锚 预加力 支锚刚度 锚固体 工况 锚固力 材料抗力 材料抗力

道号 (kN) (MN/m) 直径(mm) 号 调整系数 (kN) 调整系数

1 0.00 49.44 --- 2～ --- 2000.00 1.00

----------------------------------------------------------------------

[ 土压力模型及系数调整 ]

----------------------------------------------------------------------

弹性法土压力模型: 经典法土压力模型:

层号 土类 水土 水压力 外侧土压力 外侧土压力 内侧土压力 内侧土压力

名称 调整系数 调整系数1 调整系数2 调整系数 最大值(kPa)

1 粘性土 合算 1.000 1.000 0.000 1.000 10000.000

2 淤泥质土 合算 1.000 1.000 0.000 1.000 10000.000

3 粘性土 合算 1.000 1.000 0.000 1.000 10000.000

4 粘性土 合算 1.000 1.000 1.000 1.000 10000.000

---------------------------------------------------------------------- [ 工况信息 ]

----------------------------------------------------------------------

工况 工况 深度 支锚

号 类型 (m) 道号

1 开挖 4.700 ---

2 加撑 --- 1.内撑

3 开挖 6.000 ---

----------------------------------------------------------------------

[ 设计结果 ]

----------------------------------------------------------------------

----------------------------------------------------------------------

[ 结构计算 ]

----------------------------------------------------------------------

各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------

[ 截面计算 ]

----------------------------------------------------------------------

[ 截面参数 ]

弯矩折减系数 0.85

剪力折减系数 1.00

荷载分项系数 1.25

[ 内力取值 ]

段 内力类型 弹性法 经典法 内力 内力

号 计算值 计算值 设计值 实用值

1 基坑内侧最大弯矩(kN.m) 62.59 93.45 59.85 59.85

基坑外侧最大弯矩(kN.m) 148.76 125.42 142.26 142.26

最大剪力(kN) 99.73 81.38 124.66 112.19

[ 截面验算 ]

基坑内侧抗弯验算(不考虑轴力)

σnei = M / W

= 59.851/(2200.000*10-6)

= 27204.926(kPa)

= 27.205(MPa) < f = 215.000(MPa) 满足

基坑外侧抗弯验算(不考虑轴力)

σwai = M / W

= 142.256/(2200.000*10-6)

= 64661.919(kPa)

= 64.662(MPa) < f = 215.000(MPa) 满足

----------------------------------------------------------------------

[ 整体稳定验算 ]

----------------------------------------------------------------------

计算方法：瑞典条分法

应力状态：总应力法

合集下载

实用文档之6m拉森钢板桩计算书2

实用文档之6m拉森钢板桩计算书2

实用文档之"6m拉森钢板桩支护计算书"

----------------------------------------------------------------------

[ 支护方案 ]

----------------------------------------------------------------------

排桩支护

----------------------------------------------------------------------

[ 基本信息 ]

----------------------------------------------------------------------

规范与规程 《建筑基坑支护技术规程》 JGJ 120-2012

内力计算方法 增量法

支护结构安全等级 三级

支护结构重要性系数γ0 0.90

基坑深度H(m) 3.180

嵌固深度(m) 2.820

桩顶标高(m) 0.000 桩材料类型 钢板桩

├每延米截面面积A(cm2) 236.00

├每延米惯性矩I(cm4) 39600.00

└每延米抗弯模量W(cm3) 2200.00

└抗弯f(Mpa) 215

有无冠梁 无

放坡级数

0

超载个数 1

支护结构上的水平集中力 0

----------------------------------------------------------------------

[ 超载信息 ]

----------------------------------------------------------------------

超载 类型 超载值 作用深度 作用宽度 距坑边距 形式 长度

序号 (kPa,kN/m) (m) (m) (m) (m)

1 30.000 0.000 3.000 1.000 条形 ---

12米钢板桩支护计算书

12米钢板桩支护计算书

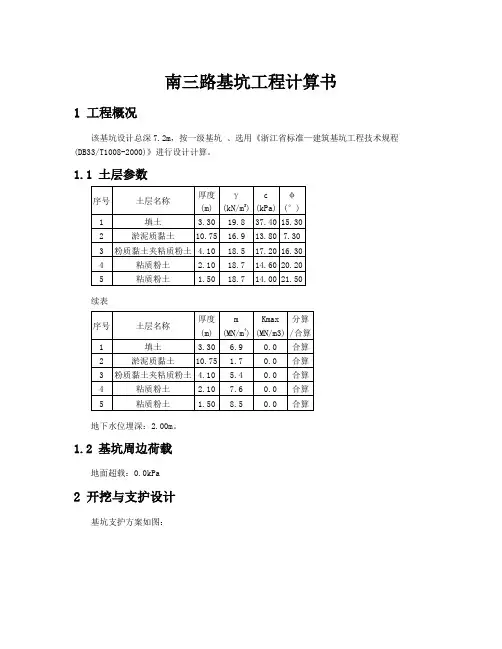

南三路基坑工程计算书

1 工程概况

该基坑设计总深7.2m，按一级基坑 、选用《浙江省标准—建筑基坑工程技术规程(DB33/T1008-2000)》进行设计计算。

1.1 土层参数

序号 土层名称 厚度

(m) γ

(kN/m3) c

(kPa) φ

(°)

1 填土 3.30 19.8 37.40 15.30

2 淤泥质黏土 10.75 16.9 13.80 7.30

3 粉质黏土夹粘质粉土 4.10 18.5 17.20 16.30

4 粘质粉土 2.10 18.7 14.60 20.20

5 粘质粉土 1.50 18.7 14.00 21.50

续表

序号 土层名称 厚度

(m) m

(MN/m4) Kmax

(MN/m3) 分算

/合算

1 填土 3.30 6.9 0.0 合算

2 淤泥质黏土 10.75 1.7 0.0 合算

3 粉质黏土夹粘质粉土 4.10 5.4 0.0 合算

4 粘质粉土 2.10 7.6 0.0 合算

5 粘质粉土 1.50 8.5 0.0 合算

地下水位埋深：2.00m。

1.2 基坑周边荷载

地面超载：0.0kPa

2 开挖与支护设计

基坑支护方案如图：

南三路基坑工程基坑支护方案图

2.1 挡墙设计

· 挡墙类型：钢板桩；

· 嵌入深度：7.700m；

· 露出长度：0.300m；

· 型钢型号：Q295bz-400×170；

· 桩间距：800mm；

2.2 放坡设计

2.2.1 第1级放坡设计

坡面尺寸：坡高3.20m；坡宽2.00m；台宽3.10m。

放坡影响方式为： 一。

2.3 支撑(锚)结构设计

本方案设置1道支撑(锚)，各层数据如下：

第1道支撑(锚)为平面内支撑， 距墙顶深度1.500m， 工作面超过深度0.300m，预加轴力0.00kN/m。 该道平面内支撑具体数据如下：

· 支撑材料：钢支撑；

· 支撑长度：8.000m；

· 支撑间距：4.000m；

拉森钢板桩计算

拉森钢板桩计算

1 钢板桩设计

1.1 地质状况

本工程项目座落在张家港市北部长江南岸张家港化工保税区内。

厂区位于长江冲积平原的河漫滩地，地形平坦。原自然地坪标高较底，场地平均高程106.20m，现已采用吹砂回填，将厂区地坪标高提高。根据地质报告，本工程土质上层为吹填砂，以下分别为粉质粘土夹粉土；粉细砂夹粉土，土的抗压、抗剪强度均较低，且难以采取有效的降排水措施。目前厂区内地下水位较高，土质松软，地质情况较为复杂。

该区地质结构断面如下图所示：

1.2 电梯井形状

本工程结构形式如下。目前基坑结构长13.50米，宽10.35米，基坑底标高EL.98.55m，基坑深度7.65米。池壁每一侧考虑2.0米宽的工作面，则支护结构的尺寸为长17.50米，宽14.40米。

1

2 支撑式钢板桩挡土墙的构造

本工程采用内撑钢板桩挡土墙结构。其主要由钢板桩、支撑二部分组成，钢板桩起承受水平土压力防止土体沿滑动面滑动以及阻隔地下水的作用。它的稳定主要靠两道钢支撑使钢板桩保持垂直、稳定，并确保两侧土体不向基坑内发生位移，钢板桩应插入土体一定深度，防止土体滑动和基坑向上隆起。支撑式钢板桩支挡结构简单且便于施工，整个支挡系统均在基坑开挖过程中完成，作业（包括支撑和挖土）十分安全，施工质量容易保证，且较经济。3 钢板桩设计

其钢板桩和内钢支撑布置示意图如下：

EL.105.700

EL.104.850

钢板桩钢支撑立体布置图

安全围栏

EL.103.250

1

EL.100.250

电梯井钢板桩平面布置图

安全围栏

上下通道

1.0m宽

13500

2000

2000

12m钢板桩

2000

1

4500

2000

钢板桩围檩及内支撑平面布置图

工字钢400×400围檩

φ377×10钢管支撑

φ630×12钢管支撑

4500

4500

本工程钢板桩采用Ⅳ型拉森钢板桩，长度为12m,宽度400mm。（即每2.5块1m）。钢板桩水平围檩采用40号工字钢，内支撑采用Φ630×12的直撑钢管和Φ377×10的斜撑钢管。

拉森钢板桩支护方案计算书

拉森钢板桩支护方案计算书

拉森钢板桩⽀护⽅案计算书

xxx有限公司拉森钢板桩⽀护⽅案计算书

⽂件编号：

受控状态：

分发号：

修订次数：第 1.0 次更改持有者：

桂林市西⼆环路道路建设⼯程排⽔管道

深基坑开挖施⼯⽅案计算书

⼀、⼯程概况

桂林市西⼆环路⼆合同段污⽔管道⼯程的起点K12＋655，终点K17＋748，埋设管道为聚氯⼄烯双壁波纹管（Ф500）和钢筋砼管（Ф800），基础采⽤粗砂垫层，基础⾄管顶上50cm范围为粗砂回填，其上为级配碎⽯回填⾄路床；起点管道底部标⾼为，管道平均埋深为⽶左右，最深为⽶，地下⽔位较⾼，其中有局部⾥程段厚⼟层以下是流沙层，开挖时垮塌较严重，为防⽌开挖时坍塌事故发⽣，特制定该⽅案，施⼯范围为K12+655～K14+724段左侧污⽔管。

本段施⼯段地质为松散耕⼟、粉质粘⼟，地下⽔位⾼，遇⽔容易形成流砂。

⼆、⽅案计算依据1、《桂林市西⼆环路道路建设⼯程（⼆期）施⼯图设计第三册（修改版-B）》（桂林市市政综合设计院）。

2、《市政排⽔管道⼯程及附属设施》（06MS201）。

3、《埋地聚⼄烯排⽔管管道⼯程技术规程》（CECS164:2004）。

4、《钢结构施⼯计算⼿册》（中国建筑⼯业出版社）。

5、《简明施⼯计算⼿册》（中国建筑⼯业出版社）。

三、施⼯⽅案简述1、钢板桩⽀护布置

钢板桩采⽤拉森ISP-Ⅳ型钢板桩，其长度为12⽶/根，每个施⼯段50m需260根钢板桩。根据施⼯段⼀般稳定⽔位154.0m和⽬前⽔位情况，取施⼯⽔位为154.00m。根据管沟开挖深度（），钢板桩⽀护设置1道型钢圈梁和⽀撑。以K14+100左侧排污

管道钢板桩⽀护为例，桩顶标⾼为157.83m，桩底标⾼为148.83m，依次穿越松散耕⼟→粉质粘⼟层。2、钢板桩结构尺⼨及截⾯参数

拉森ISP-Ⅳ型钢板桩计算参数如下表所⽰：

四、计算假设1、根据设计图纸中地勘资料提供的⼟层描述，本计算中⼟层参数按经验取值如下（K14+100钢板桩⽀护处）：

则计算取值：γ=18 KN/m3 ，φ=150，c=10 KPa 。2、⽀护计算⽔位按154.00m考虑。
