可控硅知识

一、可控硅的概念和结构？

晶闸管又叫可控硅(Silicon Controlled Rectifier, SCR)。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

可控硅

二、晶闸管的主要工作特性

为了能够直观地认识晶闸管的工作特性，大家先看这块示教板(图3)。晶闸管VS与小灯泡EL串联起来，通过开关S接在直流电源上。注意阳极A是接电源的正极，阴极K接电源的负极，控制极G通过按钮开关SB接在3V直流电源的正极(这里使用的是KP5型晶闸管，若采用KP1型，应接在1.5V直流电源的正极)。晶闸管与电源的这种连接方式叫做正向连接，也就是说，给晶闸管阳极和控制极所加的都是正向电压。现在我们合上电源开关S，小灯泡不亮，说明晶闸管没有导通；再按一下按钮开关SB，给控制极输入一个触发电压，小灯泡亮了，说明晶闸管导通了。这个演示实验给了我们什么启发呢?

可控硅

这个实验告诉我们，要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。

晶闸管的特点： 是“一触即发”。但是，如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源(图3中的开关S)或使阳极电流小于维持导通的最小值(称为维持电流)。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。

晶闸管行业概况分析 (一)

晶闸管作为一种半导体器件，是传统电子元器件领域内的重要组成部分。在目前的市场环境中，晶闸管的使用范围愈来愈广泛，这主要得益于晶闸管在工业控制、能源领域等方面的广泛应用。接下来，本文将对晶闸管行业的发展状况进行概述。

一、晶闸管的市场需求

在整个电子元器件市场中，晶闸管是需求最高的产品之一。晶闸管在各行业的广泛应用，直接推动了其市场的发展。据统计，在人工智能、5G通讯、新能源、新零售、新基建等领域中，晶闸管的需求增长趋势比较明显，市场前景非常广阔。

二、晶闸管的技术升级

晶闸管的技术不断更新迭代，从单晶、多晶到晶圆制备过程以及工艺的改进，其技术已经取得了巨大的进步。目前，晶闸管主要的技术革新是晶体管的制程、封装技术、封装材料以及设计工艺等。随着科技的不断发展，晶闸管的制造和封装成本也在不断降低。

三、晶闸管市场发展困境

晶闸管在市场上的发展困境主要集中在以下几个方面。

1.市场竞争激烈，产品同质化严重。

随着晶闸管市场的扩大，很多企业加入其中，导致市场竞争愈发激烈。因为产品同质化现象比较严重，这让很多企业在市场中失去了优势。

2.国内企业在技术开发和创新上相对滞后。

目前，晶闸管市场的主要竞争者是国外品牌，在市场上的份额较大。国内企业在技术开发和创新上相对滞后，产品品质和技术水平有待提高。

3.市场需求瞬息万变，晶闸管企业面临较大的风险。

市场需求是瞬息万变的，工业市场并没有统一的规范标准。这使得晶闸管企业在生产销售时面临较大的风险。

四、晶闸管行业的发展前景

尽管晶闸管市场上存在一定的竞争和同质化问题，但其市场需求持续增长，市场前景值得期待。未来，随着人工智能领域、5G通讯领域、新能源领域的快速发展，晶闸管市场将迎来更为广阔的空间。

总之，晶闸管是一项重要的半导体器件，其在工业控制、能源领域等方面的应用令人瞩目。尽管晶闸管市场上存在一些难题，但未来市场的潜力还是很大的。我们可以通过进行技术研发和创新来提高产品品质，积极面对市场的变化和挑战，推动晶闸管行业的稳步发展。

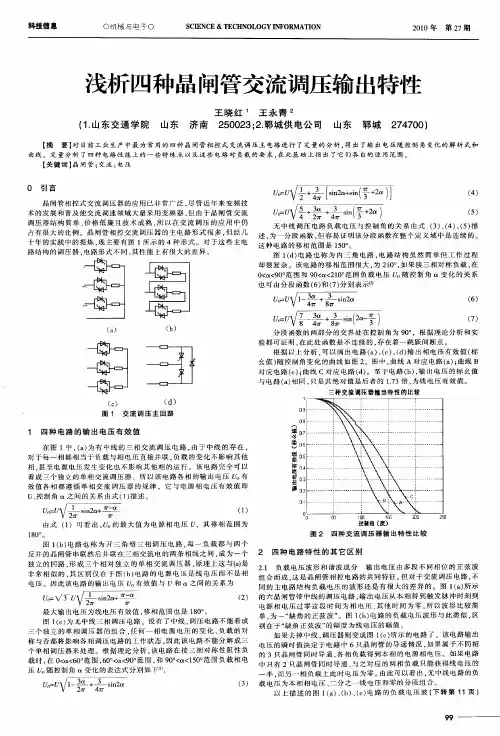

科技信息　０机械与电子Ｏ　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　２０１０年第２７期　
