晶闸管的用途

晶闸管行业概况分析 (一)

晶闸管作为一种半导体器件，是传统电子元器件领域内的重要组成部分。在目前的市场环境中，晶闸管的使用范围愈来愈广泛，这主要得益于晶闸管在工业控制、能源领域等方面的广泛应用。接下来，本文将对晶闸管行业的发展状况进行概述。

一、晶闸管的市场需求

在整个电子元器件市场中，晶闸管是需求最高的产品之一。晶闸管在各行业的广泛应用，直接推动了其市场的发展。据统计，在人工智能、5G通讯、新能源、新零售、新基建等领域中，晶闸管的需求增长趋势比较明显，市场前景非常广阔。

二、晶闸管的技术升级

晶闸管的技术不断更新迭代，从单晶、多晶到晶圆制备过程以及工艺的改进，其技术已经取得了巨大的进步。目前，晶闸管主要的技术革新是晶体管的制程、封装技术、封装材料以及设计工艺等。随着科技的不断发展，晶闸管的制造和封装成本也在不断降低。

三、晶闸管市场发展困境

晶闸管在市场上的发展困境主要集中在以下几个方面。

1.市场竞争激烈，产品同质化严重。

随着晶闸管市场的扩大，很多企业加入其中，导致市场竞争愈发激烈。因为产品同质化现象比较严重，这让很多企业在市场中失去了优势。

2.国内企业在技术开发和创新上相对滞后。

目前，晶闸管市场的主要竞争者是国外品牌，在市场上的份额较大。国内企业在技术开发和创新上相对滞后，产品品质和技术水平有待提高。

3.市场需求瞬息万变，晶闸管企业面临较大的风险。

市场需求是瞬息万变的，工业市场并没有统一的规范标准。这使得晶闸管企业在生产销售时面临较大的风险。

四、晶闸管行业的发展前景

尽管晶闸管市场上存在一定的竞争和同质化问题，但其市场需求持续增长，市场前景值得期待。未来，随着人工智能领域、5G通讯领域、新能源领域的快速发展，晶闸管市场将迎来更为广阔的空间。

总之，晶闸管是一项重要的半导体器件，其在工业控制、能源领域等方面的应用令人瞩目。尽管晶闸管市场上存在一些难题，但未来市场的潜力还是很大的。我们可以通过进行技术研发和创新来提高产品品质，积极面对市场的变化和挑战，推动晶闸管行业的稳步发展。

晶闸管封装类型

晶闸管（Thyristor）是一种半导体器件，有多种封装类型，每种类型都有其特定的用途和优势。以下是一些常见的晶闸管封装类型：

1. TO-92： 这是一种小型封装，通常用于低功率应用。TO-92 封装适用于一些小型电子设备，但不常用于高功率或高电流应用。

2. TO-220： 这是一种较大的封装，适用于中等功率应用。TO-220 封装通常用于功率调节器、电源和其他需要处理中等功率的应用。

3. TO-247： TO-247 是一种更大型的封装，适用于高功率和高电流的应用。这种封装常见于功率逆变器、交流电源等高功率电子设备。

4. TO-263（D2PAK）： 这是一种表面贴装封装，适用于空间受限的应用。TO-263 通常用于功率放大器、逆变器等应用。

5. TO-218： 这是一种大型金属封装，适用于大功率、高电流的应用。TO-218 封装通常用于高功率直流电源、电焊设备等领域。

6. TO-3： 这是一种金属封装，适用于一些高功率、高频率的应用。TO-3 封装通常用于大功率开关电源、电机控制等。

7. SOT-223： 这是一种表面贴装封装，适用于中小功率应用。SOT-223 封装常见于一些轻便、便携设备中。

8. SOT-23： 这是一种小型表面贴装封装，适用于低功率应用。SOT-23 封装广泛用于小型电子设备中。

9. TO-92/TO-92L： 这是一种小型封装，适用于低功率、小信号应用。TO-92/TO-92L 封装常见于一些小型模拟和数字电路中。

这只是一些常见的晶闸管封装类型，实际上，还有其他一些非常规或专用的封装类型，具体的选择取决于应用的要求以及电子设计的具体需求。

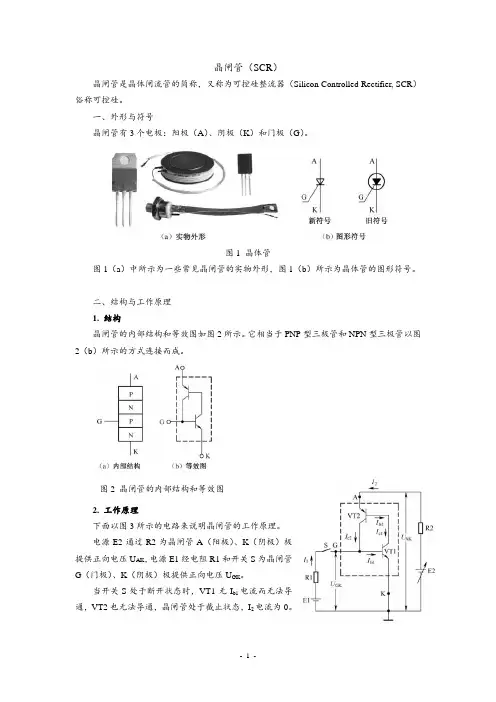

- 1 - 晶闸管（SCR）

晶闸管是晶体闸流管的简称，又称为可控硅整流器（Silicon Controlled Rectifier, SCR）俗称可控硅。

一、外形与符号

晶闸管有3个电极：阳极（A）、阴极（K）和门极（G）。

图1 晶体管

图1（a）中所示为一些常见晶闸管的实物外形，图1（b）所示为晶体管的图形符号。

二、结构与工作原理

1. 结构

晶闸管的内部结构和等效图如图2所示。它相当于PNP型三极管和NPN型三极管以图2（b）所示的方式连接而成。

2. 工作原理

下面以图3所示的电路来说明晶闸管的工作原理。

电源E2通过R2为晶闸管A（阳极）、K（阴极）极提供正向电压UAK，电源E1经电阻R1和开关S为晶闸管G（门极）、K（阴极）极提供正向电压UGK。

当开关S处于断开状态时，VT1无Ib1电流而无法导通，VT2也无法导通，晶闸管处于截止状态，I2电流为0。 图2 晶闸管的内部结构和等效图

- 2 - 如果将开关S闭合，电源E1马上通过R1、S为VT1提供Ib1电流，VT1导通，VT2也导通（VT2的Ib2与VT1的Ic1相等），Ic2增大，这样会形成强烈的正反馈，正反馈过程是：

正反馈使VT1、VT2对进入饱和状态，Ib2、Ic2都很大，Ib2、Ic2都是由VT2的发射极流入，即晶体管A极流入，Ib2、Ic2电流在内部流经VT1、VT2后从K极流出。很大的电流从晶闸管A极流入，然后从K极流出，相当于晶闸管A、K极之间导通。

晶闸管导通后，若断开开关S，Ib2、Ic2电流继续增大，晶闸管继续导通。这时如果慢慢调低电源E2的电压，流入晶闸管A极的电流（即图中的I2电流）也慢慢减小，当电源电压调到很低时（接近0），流入A极的电流接近0，晶闸管进入截止状态。

3. 晶闸管导通和关断（截止）条件。

综上所述，晶闸管有以下性质。

（1）无论A、K极之间加什么电压，只要G、K极之间没有加正向电压，晶闸管就无法导通。

晶闸管的用途

晶闸管是一种半导体器件，由于其独特的电流控制特性，被广泛应用于电力电子领域。晶闸管的用途多种多样，包括电力控制、电压调节、频率变换等。下面将详细介绍晶闸管在不同领域的应用。

一、电力控制领域

晶闸管在电力控制领域起到了重要的作用。在交流电路中，晶闸管可以实现对电流的控制，从而实现对电器设备的开关控制。例如，在家庭中，我们可以利用晶闸管控制灯光的亮灭，实现对照明的控制。此外，晶闸管还可以用于电动机的启动和停止，实现对电动机的控制。晶闸管具有快速开关速度和较大的电流承载能力，因此非常适合用于电力控制。

二、电压调节领域

晶闸管还可以用于电压调节。在电力系统中，晶闸管可以通过控制通断时间比例来调节电压的大小。例如，晶闸管可以用于调节电动车的电池电压，从而控制电动车的速度。此外，晶闸管还可以用于调整电力系统中的电压波形，实现对电力系统的稳定控制。

三、频率变换领域

晶闸管还可以用于频率变换。在交流电路中，晶闸管可以通过控制通断时间比例来改变电流的频率。例如，晶闸管可以用于变频器中，实现对电机的转速调节。此外，晶闸管还可以用于交流输电线路中的换流器，将交流电转换为直流电，以实现电力的长距离传输。

四、其他领域

除了上述应用领域，晶闸管还有其他一些应用。例如，在电焊领域，晶闸管可以用于电焊机的控制，实现对电流的调节。在电动汽车领域，晶闸管可以用于电动汽车的充电系统，实现对电池充电的控制。此外，晶闸管还可以用于电力系统中的保护装置，如过电流保护、过压保护等。

总结起来，晶闸管的用途十分广泛，涵盖了电力控制、电压调节、频率变换等多个领域。晶闸管具有快速开关速度和较大的电流承载能力，因此在电力电子领域具有重要的地位。随着科技的不断发展，晶闸管的应用还将不断扩展，为电力电子领域的发展带来更多可能性。
