晶闸管介绍

晶闸管直流电机调速原理

在工业生产中，电机作为一种常见的驱动设备，被广泛应用于各种机械设备中。为了实现电机的调速功能，晶闸管直流电机调速技术应运而生。晶闸管直流电机调速原理主要通过控制晶闸管的导通角度和导通时间来实现电机的转速调节，下面将详细介绍晶闸管直流电机调速原理。

晶闸管是一种电子元件，具有双向导电性，可以实现控制电流的方向和大小。在晶闸管直流电机调速系统中，晶闸管起着关键作用。通过改变晶闸管的导通角度和导通时间，可以控制电机的输出功率，从而实现电机的调速。

晶闸管直流电机调速系统通常由控制电路、晶闸管、电机和电源组成。控制电路通过检测电机的转速信号，计算电机的转速与设定转速之间的偏差，并根据偏差来控制晶闸管的导通角度和导通时间。晶闸管控制电机的供电，从而影响电机的转速。

晶闸管直流电机调速系统的工作原理如下：当电机启动时，晶闸管导通，电机开始转动。控制电路检测电机的转速信号，计算出电机的转速与设定转速之间的偏差。根据偏差大小，控制电路调节晶闸管的导通角度和导通时间，控制电机的供电，使电机的转速逐渐接近设定转速。

晶闸管直流电机调速系统具有响应速度快、精度高、效率高的优点，可以满足工业生产对电机转速精度和稳定性的要求。此外，晶闸管直流电机调速系统还具有结构简单、成本低廉、维护方便的特点，适用于各种工业场合的电机调速需求。

总的来说，晶闸管直流电机调速原理是通过控制晶闸管的导通角度和导通时间来实现电机的转速调节。该系统具有快速响应、高精度、高效率的优点，适用于各种工业场合的电机调速需求。希望通过本文的介绍，能让读者对晶闸管直流电机调速原理有更深入的了解。

晶闸管导通和关断的条件

晶闸管是一种半导体器件，广泛应用于电力电子领域。它具有导通电压低、控制灵活等优点，因此在交流电源变换、直流调速、瞬变保护等方面得到了广泛应用。晶闸管的导通和关断是其正常工作的基本条件，下面将详细介绍晶闸管导通和关断的条件。

一、晶闸管的结构与工作原理

晶闸管由四层不同掺杂的半导体材料组成，分别为P型半导体（阳极）、N型半导体（阴极）、P型半导体（门极）和N型半导体（门极）。当门极施加正向脉冲时，会在P型半导体中形成一个PN结，这个PN结相当于一个二极管。当阳极施加正向电压时，PN结处形成漏斗状区域，在漏斗中央形成一个空穴区域。当空穴区域扩散到PN结时，会发生反向击穿现象，形成一个低阻态。这个低阻态相当于一个开关，使得阳极与阴极之间产生一条低阻路径。

二、晶闸管导通的条件

1. 门极施加正向脉冲

晶闸管的导通需要施加正向脉冲，这个脉冲可以是一个短脉冲或者是一个持续时间较长的方波信号。当门极施加正向脉冲时，会在PN结处形成漏斗状区域，在漏斗中央形成一个空穴区域。当空穴区域扩散到PN结时，会发生反向击穿现象，形成一个低阻态。这个低阻态相当于一个开关，使得阳极与阴极之间产生一条低阻路径。

2. 阳极施加正向电压

晶闸管的阳极需要施加正向电压才能导通。当阳极施加正向电压时，PN结处形成漏斗状区域，在漏斗中央形成一个空穴区域。当空穴区域扩散到PN结时，会发生反向击穿现象，形成一个低阻态。这个低阻态相当于一个开关，使得阳极与阴极之间产生一条低阻路径。

3. 门极电流大于保持电流

晶闸管的门极电流需要大于保持电流才能导通。保持电流是指在晶闸管导通状态下，门极电流减小到一定程度时，晶闸管仍然可以保持导通状态。当门极电流大于保持电流时，PN结处形成漏斗状区域，在漏斗中央形成一个空穴区域。当空穴区域扩散到PN结时，会发生反向击穿现象，形成一个低阻态。这个低阻态相当于一个开关，使得阳极与阴极之间产生一条低阻路径。

可控硅的主要参数

可控硅（SCR）是一种常见的半导体器件，也被称为双向可控整流二极管（thyristor）或晶闸管。它是一种电子开关，可控硅具有多种主要参数，这些参数对于合理选用和应用可控硅是非常重要的。本文将介绍可控硅的主要参数，包括阈值电压、额定电流、最大可承受电压、触发电流和反向触发电压。

1.阈值电压（VBO）：阈值电压是指在可控硅关闭状态下，当施加的压差超过该电压时，可控硅将开始导通。阈值电压是可控硅能否实现可控的重要参数。

2.额定电流（IT）：额定电流是指可控硅能够长时间承受的最大电流。超过额定电流的电流将会引起可控硅的过热和损坏，因此在使用可控硅时应确保电流不超过额定电流。

3.最大可承受电压（VDRM）：最大可承受电压是指在关闭状态下，可控硅可以承受的最高电压。当施加的电压超过最大可承受电压时，可控硅可能损坏。

4.触发电流（IGT）：触发电流是指在可控硅导通之前需要施加的触发电流。触发电流是可控硅实现可控的重要参数。

5.反向触发电压（VDRM）：反向触发电压是指可控硅在关闭状态下能承受的最高反向电压。超过该电压，可控硅可能开始导通，导致不可预计的行为。

除了上述主要参数外，可控硅还有一些其他的重要参数，如触发时间（tQ）、关断时间（tQ）、导通压降（VF）和静态工作点等。这些参数需要根据具体的应用需求来选择和考虑。 总之，可控硅的主要参数包括阈值电压、额定电流、最大可承受电压、触发电流和反向触发电压等。掌握这些参数对于正确选择和应用可控硅至关重要。通过详细了解可控硅的参数，可以更好地设计和使用可控硅，以满足各种不同的电气控制需求。

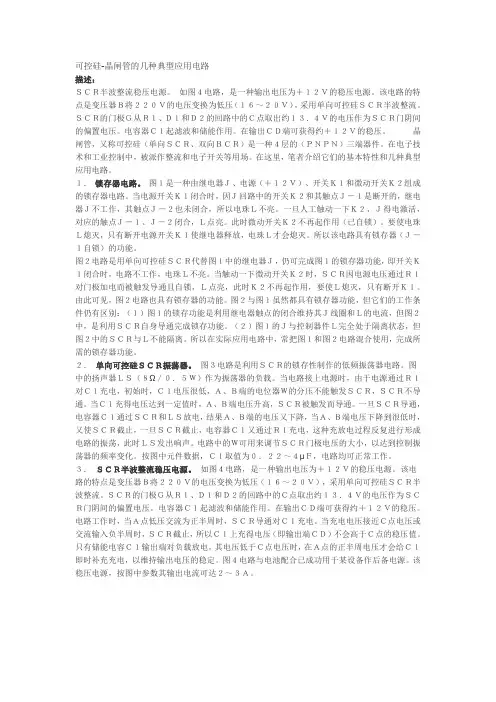

可控硅-晶闸管的几种典型应用电路

描述：

ＳＣＲ半波整流稳压电源。 如图４电路，是一种输出电压为＋１２Ｖ的稳压电源。该电路的特点是变压器Ｂ将２２０Ｖ的电压变换为低压（１６～２０Ｖ），采用单向可控硅ＳＣＲ半波整流。ＳＣＲ的门极Ｇ从Ｒ１、Ｄ１和Ｄ２的回路中的Ｃ点取出约１３．４Ｖ的电压作为ＳＣＲ门阴间的偏置电压。电容器Ｃ１起滤波和储能作用。在输出ＣＤ端可获得约＋１２Ｖ的稳压。 晶闸管，又称可控硅（单向ＳＣＲ、双向ＢＣＲ）是一种４层的（ＰＮＰＮ）三端器件。在电子技术和工业控制中，被派作整流和电子开关等用场。在这里，笔者介绍它们的基本特性和几种典型应用电路。

１． 锁存器电路。 图１是一种由继电器Ｊ、电源（＋１２Ｖ）、开关Ｋ１和微动开关Ｋ２组成的锁存器电路。当电源开关Ｋ１闭合时，因Ｊ回路中的开关Ｋ２和其触点Ｊ－１是断开的，继电器Ｊ不工作，其触点Ｊ－２也未闭合，所以电珠Ｌ不亮。一旦人工触动一下Ｋ２，Ｊ得电激活，对应的触点Ｊ－１、Ｊ－２闭合，Ｌ点亮。此时微动开关Ｋ２不再起作用（已自锁）。要使电珠Ｌ熄灭，只有断开电源开关Ｋ１使继电器释放，电珠Ｌ才会熄灭。所以该电路具有锁存器（Ｊ－１自锁）的功能。

图２电路是用单向可控硅ＳＣＲ代替图１中的继电器Ｊ，仍可完成图１的锁存器功能，即开关Ｋ１闭合时，电路不工作，电珠Ｌ不亮。当触动一下微动开关Ｋ２时，ＳＣＲ因电源电压通过Ｒ１对门极加电而被触发导通且自锁，Ｌ点亮，此时Ｋ２不再起作用，要使Ｌ熄灭，只有断开Ｋ１。由此可见，图２电路也具有锁存器的功能。图２与图１虽然都具有锁存器功能，但它们的工作条件仍有区别：（１）图１的锁存功能是利用继电器触点的闭合维持其Ｊ线圈和Ｌ的电流，但图２中，是利用ＳＣＲ自身导通完成锁存功能。（２）图１的Ｊ与控制器件Ｌ完全处于隔离状态，但图２中的ＳＣＲ与Ｌ不能隔离。所以在实际应用电路中，常把图１和图２电路混合使用，完成所需的锁存器功能。

２． 单向可控硅ＳＣＲ振荡器。 图３电路是利用ＳＣＲ的锁存性制作的低频振荡器电路。图中的扬声器ＬＳ（８Ω／０．５Ｗ）作为振荡器的负载。当电路接上电源时，由于电源通过Ｒ１对Ｃ１充电，初始时，Ｃ１电压很低，Ａ、Ｂ端的电位器Ｗ的分压不能触发ＳＣＲ，ＳＣＲ不导通。当Ｃ１充得电压达到一定值时，Ａ、Ｂ端电压升高，ＳＣＲ被触发而导通。一旦ＳＣＲ导通，电容器Ｃ１通过ＳＣＲ和ＬＳ放电，结果Ａ、Ｂ端的电压又下降，当Ａ、Ｂ端电压下降到很低时，又使ＳＣＲ截止，一旦ＳＣＲ截止，电容器Ｃ１又通过Ｒ１充电，这种充放电过程反复进行形成电路的振荡，此时ＬＳ发出响声。电路中的Ｗ可用来调节ＳＣＲ门极电压的大小，以达到控制振荡器的频率变化。按图中元件数据，Ｃ１取值为０．２２～４μＦ，电路均可正常工作。
