PWM驱动原理？

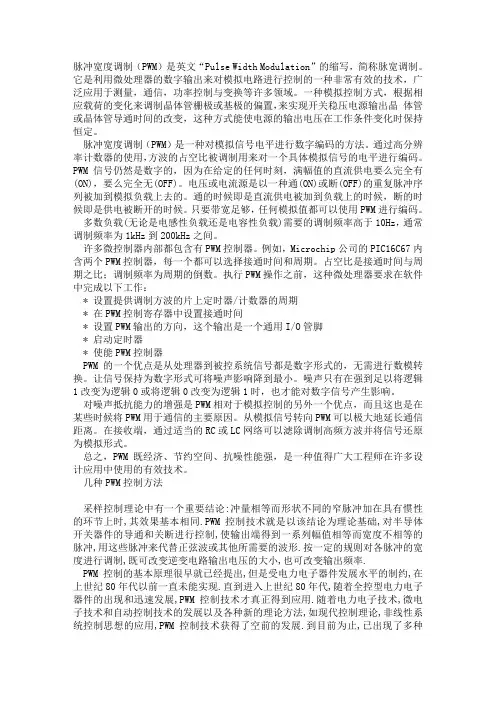

脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶 体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。

多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。

许多微控制器内部都包含有PWM控制器。例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。占空比是接通时间与周期之比；调制频率为周期的倒数。执行PWM操作之前，这种微处理器要求在软件中完成以下工作：

* 设置提供调制方波的片上定时器/计数器的周期

* 在PWM控制寄存器中设置接通时间

* 设置PWM输出的方向，这个输出是一个通用I/O管脚

* 启动定时器

* 使能PWM控制器

PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。

PWM（脉宽调制）是一种控制信号的技术，通过调整信号的脉冲宽度来实现对电路或设备的驱动。PWM驱动常被用于直流电机驱动、LED亮度调节、音频放大器等应用中。

PWM驱动的原理如下：

1. 基本概念：PWM信号由一个固定的周期和一个可变的脉冲宽度组成。周期表示一个完整的PWM信号循环所持续的时间，脉冲宽度则表示脉冲信号的高电平持续的时间。

2. 控制信号生成：PWM信号是由一个控制器或微控制器生成的。控制器通过计算或根据输入的模拟信号，生成具有相应脉冲宽度的PWM信号。

3. 周期和频率：PWM信号的周期是固定的时间间隔，在设计中可以根据需要进行选择。频率是指PWM信号每秒钟循环的次数，是周期的倒数。

4. 脉冲宽度调节：脉冲宽度决定了PWM信号的占空比，即高电平和周期之间的比例关系。脉冲宽度决定了驱动电路的输出电平和功率。通过调节脉冲宽度的比例可以控制输出电路的平均电压或功率。

5. 低通滤波：PWM信号在驱动输出电路中，通常通过一对开关进行控制。由于PWM信号的高频特性，开关的开关电流会产生高频噪声。为了去除这些噪声，通常使用低通滤波器对PWM信号进行滤波，得到平滑的模拟输出。

通过改变PWM信号的脉冲宽度，可以控制输出电路的电平或功率，实现对电路或设备的精确驱动。PWM驱动具有高效率、精度高、响应快和容易实现的优点，在诸多应用中被广泛应用。

三相直流电机 pwm驱动原理

三相直流电机（BLDC）是一种无刷电机，它采用三相交流电源和电子换向器来提供电机转子的转子，以实现高效率和高控制性能。其中，PWM（Pulse Width Modulation）驱动是一种常见的驱动方式，它通过调整电机供电的脉冲宽度及频率来实现对电机速度和转矩的精确控制。

BLDC电机的架构包括定子和转子。定子是由三个线圈组成的，每个线圈与电源相连，形成一个三相交流电源。转子则是由永磁体组成的，它被安装在电机轴上，并通过电机驱动器进行驱动。电机驱动器通过检测转子位置并适时地触发相应的线圈，以产生恰当的磁场来推动转子的运动。

PWM驱动是通过调整电机供电的脉冲宽度及频率来控制电机转速和转矩的方法。具体实现上，PWM驱动使用电子开关（如晶体管或MOSFET）来控制电机驱动器的输入电流和电压。通过调整电子开关的开关周期和占空比，可以改变电机驱动器输入电流的平均值，从而控制电机的运行状态。 在PWM驱动中，电子开关以固定的频率切换开关状态，通过开关控制电流向电机驱动器的输送和截断。开关周期就是每个切换周期的时间。占空比则是脉冲开启时间与开关周期之比。占空比越大，表示开启时间越长，电流平均值越大；反之，占空比越小，电流平均值越小。

对于三相直流电机，每个线圈的电流都是通过PWM驱动进行控制的。换向控制是通过在三个线圈之间循环切换来实现的。即在每个PWM周期内，电机驱动器按顺时针或逆时针的方式依次激活线圈。在每个激活线圈的时间段内，电流被加载到该线圈上，形成一个可变磁场，推动转子运动。

在PWM驱动中，控制电机的转速和转矩的关键是调整占空比。通过增加或减小占空比，可以改变电机驱动器输入电流的平均值，从而控制电机的输出功率。此外，调整PWM的频率也可以影响电机的性能。通常情况下，增加PWM频率能够减小电机的转矩波动和噪声，提高系统的响应速度和效率。

总结起来，PWM驱动是一种通过调整电机供电的脉冲宽度及频率来精确控制电机转速和转矩的方法。它能提供高效率、高控制性能的驱动方式，广泛应用于工业和汽车等领域。通过合理调整占空比和频率，可以实现电机运行状态的精确控制，满足不同应用场景下的需求。

pwm 驱动 bldc 驱动原理

PWM驱动和BLDC驱动是电机控制中两个关键的概念，它们的驱动原理如下：

1. PWM驱动（Pulse Width Modulation）：PWM驱动是一种控制信号的技术，通过改变信号的占空比来控制电机的转速。PWM电机驱动一般由PWM信号发生器、功率器件和电机组成。PWM信号的占空比决定了功率器件导通和关断的时间，从而控制了电机的转速。当PWM信号的占空比变化时，电机的平均电压也发生变化，从而控制电机的转速和轴扭矩。

2. BLDC驱动（Brushless DC Drivers）：BLDC驱动是一种无刷直流电机驱动技术，主要由电机驱动器和传感器组成。BLDC驱动器通过检测电机的转子位置和速度，实时调整驱动信号，以确保电机正常运转。传感器可以是霍尔传感器、编码器或反电动势反馈等，用来检测转子位置和速度。BLDC电机驱动器根据传感器反馈的信息，控制相应的电流来使电机顺利运转。

综上所述，PWM驱动是一种通过改变信号的占空比来控制电机的转速的技术，而BLDC驱动是一种无刷直流电机驱动技术，通过传感器检测转子位置和速度，并实时调整驱动信号来控制电机运转。
