pwm驱动原理

脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶 体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。

多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。

许多微控制器内部都包含有PWM控制器。例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。占空比是接通时间与周期之比；调制频率为周期的倒数。执行PWM操作之前，这种微处理器要求在软件中完成以下工作：

* 设置提供调制方波的片上定时器/计数器的周期

* 在PWM控制寄存器中设置接通时间

* 设置PWM输出的方向，这个输出是一个通用I/O管脚

* 启动定时器

* 使能PWM控制器

PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。

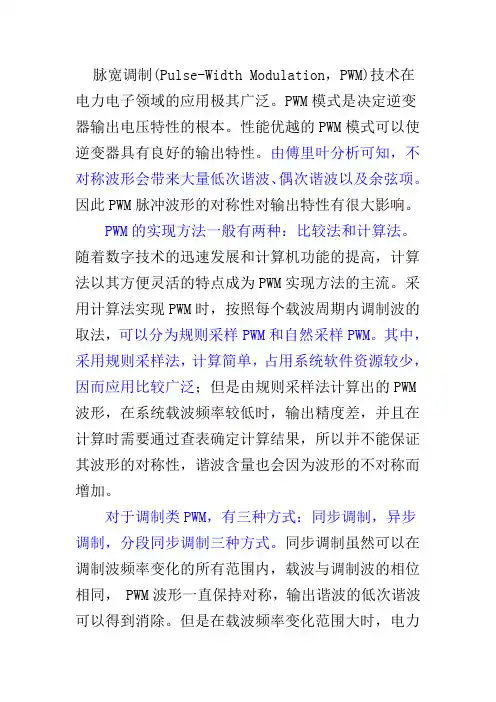

脉宽调制(Pulse-Width Modulation，PWM)技术在电力电子领域的应用极其广泛。PWM模式是决定逆变器输出电压特性的根本。性能优越的PWM模式可以使逆变器具有良好的输出特性。由傅里叶分析可知，不对称波形会带来大量低次谐波、偶次谐波以及余弦项。因此PWM脉冲波形的对称性对输出特性有很大影响。

PWM的实现方法一般有两种：比较法和计算法。随着数字技术的迅速发展和计算机功能的提高，计算法以其方便灵活的特点成为PWM实现方法的主流。采用计算法实现PWM时，按照每个载波周期内调制波的取法，可以分为规则采样PWM和自然采样PWM。其中，采用规则采样法，计算简单，占用系统软件资源较少，因而应用比较广泛；但是由规则采样法计算出的PWM波形，在系统载波频率较低时，输出精度差，并且在计算时需要通过查表确定计算结果，所以并不能保证其波形的对称性，谐波含量也会因为波形的不对称而增加。

对于调制类PWM，有三种方式：同步调制，异步调制，分段同步调制三种方式。同步调制虽然可以在调制波频率变化的所有范围内，载波与调制波的相位相同， PWM波形一直保持对称，输出谐波的低次谐波可以得到消除。但是在载波频率变化范围大时，电力电子器件的开关频率变化范围大，在低频时，将给系统引入大量较低频率的谐波。异步调制的优点在于载波频率在调速过程中载波不变，高次谐波对系统的影响基本固定，可以弥补同步调制的缺点。但是异步调制无法在大部分频率点上都保证调制波与载波相位相对的固定，出现不对称波形，会给系统引入大量的低次谐波、偶次谐波和余弦项。分段同步调制可以综合以上两种方式的优点，但在波比切换时可能出现电压突变，甚至震荡。基于以上理论，本文提出一种新的PWM算法，可以在异步调制下，使PWM波形在T／2周期内始终保持关于T／4 周期的完全对称。

1 PWM算法原理

在用数字化控制技术产生PWM脉冲时，三角载波实际上是不存在的，完全由软件及硬件定时器代替，图1为三角载波的产生原理(Ttimer为定时器的值)用阶梯波代替模拟三角波。 PWM脉冲的产生机理为：定时器重复按照PWM周期进行计数。比较寄存器用于保持调制值，比较寄存器中的值与定时器计数器的值相比较，当两个值匹配时， PWM输出就会跳变；当两个值产生二次匹配或者一个定时器的周期结束时，就会产生第二次输出跳变。通过这种方式就会产生一个周期与比较寄存器值成比例的脉冲信号。在比较单元中重复完成计数、匹配输出的过程，产生PWM信号，如图2所示。

PWM（脉宽调制）是一种控制信号的技术，通过调整信号的脉冲宽度来实现对电路或设备的驱动。PWM驱动常被用于直流电机驱动、LED亮度调节、音频放大器等应用中。

PWM驱动的原理如下：

1. 基本概念：PWM信号由一个固定的周期和一个可变的脉冲宽度组成。周期表示一个完整的PWM信号循环所持续的时间，脉冲宽度则表示脉冲信号的高电平持续的时间。

2. 控制信号生成：PWM信号是由一个控制器或微控制器生成的。控制器通过计算或根据输入的模拟信号，生成具有相应脉冲宽度的PWM信号。

3. 周期和频率：PWM信号的周期是固定的时间间隔，在设计中可以根据需要进行选择。频率是指PWM信号每秒钟循环的次数，是周期的倒数。

4. 脉冲宽度调节：脉冲宽度决定了PWM信号的占空比，即高电平和周期之间的比例关系。脉冲宽度决定了驱动电路的输出电平和功率。通过调节脉冲宽度的比例可以控制输出电路的平均电压或功率。

5. 低通滤波：PWM信号在驱动输出电路中，通常通过一对开关进行控制。由于PWM信号的高频特性，开关的开关电流会产生高频噪声。为了去除这些噪声，通常使用低通滤波器对PWM信号进行滤波，得到平滑的模拟输出。

通过改变PWM信号的脉冲宽度，可以控制输出电路的电平或功率，实现对电路或设备的精确驱动。PWM驱动具有高效率、精度高、响应快和容易实现的优点，在诸多应用中被广泛应用。

pwm 驱动 bldc 驱动原理

PWM驱动和BLDC驱动是电机控制中两个关键的概念，它们的驱动原理如下：

1. PWM驱动（Pulse Width Modulation）：PWM驱动是一种控制信号的技术，通过改变信号的占空比来控制电机的转速。PWM电机驱动一般由PWM信号发生器、功率器件和电机组成。PWM信号的占空比决定了功率器件导通和关断的时间，从而控制了电机的转速。当PWM信号的占空比变化时，电机的平均电压也发生变化，从而控制电机的转速和轴扭矩。

2. BLDC驱动（Brushless DC Drivers）：BLDC驱动是一种无刷直流电机驱动技术，主要由电机驱动器和传感器组成。BLDC驱动器通过检测电机的转子位置和速度，实时调整驱动信号，以确保电机正常运转。传感器可以是霍尔传感器、编码器或反电动势反馈等，用来检测转子位置和速度。BLDC电机驱动器根据传感器反馈的信息，控制相应的电流来使电机顺利运转。

综上所述，PWM驱动是一种通过改变信号的占空比来控制电机的转速的技术，而BLDC驱动是一种无刷直流电机驱动技术，通过传感器检测转子位置和速度，并实时调整驱动信号来控制电机运转。
