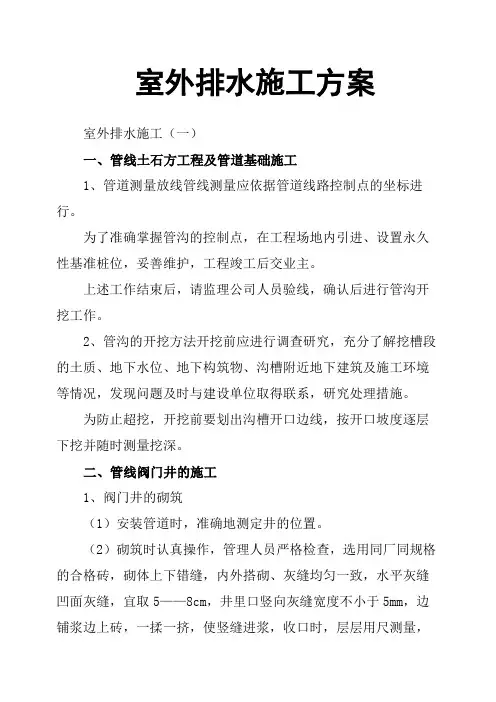

室外排水施工方案

室外排水施工方案

室外排水施工（一）

一、管线土石方工程及管道基础施工

1、管道测量放线管线测量应依据管道线路控制点的坐标进行。

为了准确掌握管沟的控制点，在工程场地内引进、设置永久性基准桩位，妥善维护，工程竣工后交业主。

上述工作结束后，请监理公司人员验线，确认后进行管沟开挖工作。

2、管沟的开挖方法开挖前应进行调查研究，充分了解挖槽段的土质、地下水位、地下构筑物、沟槽附近地下建筑及施工环境等情况，发现问题及时与建设单位取得联系，研究处理措施。

为防止超挖，开挖前要划出沟槽开口边线，按开口坡度逐层下挖并随时测量挖深。

二、管线阀门井的施工

1、阀门井的砌筑

（1）安装管道时，准确地测定井的位置。

（2）砌筑时认真操作，管理人员严格检查，选用同厂同规格的合格砖，砌体上下错缝，内外搭砌、灰缝均匀一致，水平灰缝凹面灰缝，宜取5——8cm，井里口竖向灰缝宽度不小于5mm，边铺浆边上砖，一揉一挤，使竖缝进浆，收口时，层层用尺测量，每层收进尺寸，四面收口时不大于3cm，三面收口时不大于4cm，保证收口质量。

（3）安装井圈时，井墙必须清理干净，湿润后，在井圈与井墙之间摊铺水泥浆后稳井圈，露出地面部分的检查井，周围浇筑注砼，压实抹光。

2、管线关键工序，测量放线工程

（1）开工之前，对监理（业主）提供的坐标点、水准点进行复测。

（2）平面施工控制测量：对坐标控制点测放护桩，施工测量严格执行测量双检制，确保测量成果的准确性。

（3）高程测量控制：以复测报告为依据，在管线区内测放4个临时水准测量点，并埋设标石。

（4）竣工测量：单项工程完工后，在管沟回填前，对管顶标高及控制点坐标进行竣工测量，绘制竣工测量成果表，依此绘制竣工图。

3、管道的安装在管沟土石方工程施工的同时，及时做好施工各项准备，施工人员和机械及时进场，施工人员熟悉施工图和本的技术要求，对管材及成品管件及时组织进厂验收，一旦管沟成型，及时进行管道安装工作。

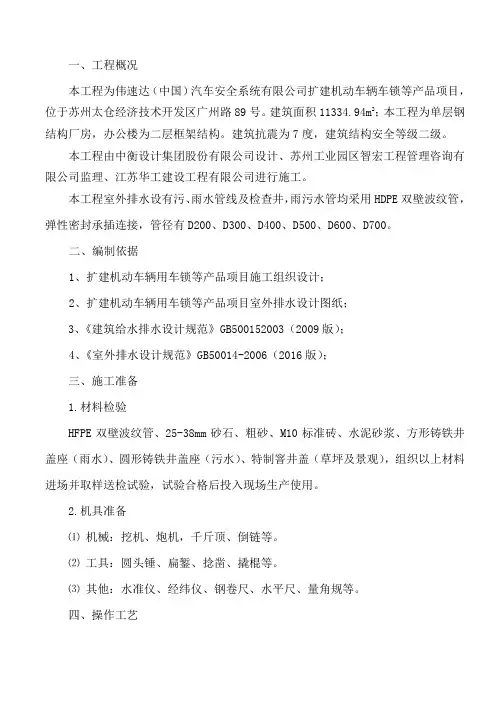

一、工程概况

本工程为伟速达（中国）汽车安全系统有限公司扩建机动车辆车锁等产品项目，位于苏州太仓经济技术开发区广州路89号。建筑面积11334.94m2；本工程为单层钢结构厂房，办公楼为二层框架结构。建筑抗震为7度，建筑结构安全等级二级。

本工程由中衡设计集团股份有限公司设计、苏州工业园区智宏工程管理咨询有限公司监理、江苏华工建设工程有限公司进行施工。

本工程室外排水设有污、雨水管线及检查井，雨污水管均采用HDPE双壁波纹管，弹性密封承插连接，管径有D200、D300、D400、D500、D600、D700。

二、编制依据

1、扩建机动车辆用车锁等产品项目施工组织设计；

2、扩建机动车辆用车锁等产品项目室外排水设计图纸；

3、《建筑给水排水设计规范》GB500152003（2009版）；

4、《室外排水设计规范》GB50014-2006（2016版）；

三、施工准备

1.材料检验

HFPE双壁波纹管、25-38mm砂石、粗砂、M10标准砖、水泥砂浆、方形铸铁井盖座（雨水）、圆形铸铁井盖座（污水）、特制窨井盖（草坪及景观），组织以上材料进场并取样送检试验，试验合格后投入现场生产使用。

2.机具准备

⑴ 机械：挖机、炮机，千斤顶、倒链等。

⑵ 工具：圆头锤、扁錾、捻凿、撬棍等。

⑶ 其他：水准仪、经纬仪、钢卷尺、水平尺、量角规等。

四、操作工艺 1．测量放线

为施工测量使用方便，从永久性水准点处引测临时性水准点，其精度经监理复验满足规范规定。管道中心线位置采用经纬仪测定，标出管线的起点、终点和转角点，作为中心控制桩。按铺设管道坡度控制要求，每隔10m测设1块坡度板（见图1），根据管道设计坡度计算挖槽深度，用坡度板上高程线减去一下反常数，控制挖深。根据沟底宽度、边坡和挖深计算出上口宽度，放出上口挖槽线。

1

2.施工排水

当管道铺设在地下水位以下和雨季条件下施工,应采取排水和降水措施,保障在干槽条件下施工。常用的排、降水方法有明排水和井点降水法。其中明排水适用于工程量较小、挖深较浅、土质较好和排除降雨等地面水；井点降水适用于砂性土质、挖深较大、降水较深等条件下施工。

室外给排水工程施工方案

1、施工测量

管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前,及时校测管道中心线及高程桩的高程。

2、挖槽

①采用机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留20cm 左右不挖、待人工清挖。

②开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。

③严格控制槽底高程和宽度，防止超挖。

④槽深小于3m 时，边坡为1:0.33,槽深大于3m 时,边坡为1:0.5。

⑤槽边1m 处沿沟槽走向设1.2m 高红白漆护栏，并围防汛埂，以防雨水冲槽。

⑥沟槽开挖后，项目部质检人员、测量人员和试验人员对沟槽底宽、坡度、中心线等进行检查，对槽底按规定频率进行钎探，及时邀请业主、设计、勘测单位和监理单位联合验槽。

3、下管、稳管

①管道下管、安装施工工艺为：排管→下管→清理管腔、管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线、高程→用探尺检查胶圈位置→锁管。

②砂基经自检和现场监理验收合格后，下管稳管。D≥600 混凝土管下管采用25t 吊车，管径D＜600 混凝土管采用16t 吊车，人工配合，专人指挥下管。

下管时必须轻吊轻放，用专用吊装带吊装，一方面避免损坏管材，另一方面保护砂基表面不受破坏。为防止管道横向移动，在管道两侧用4 个预制混凝土楔形垫块以900 角对管道加以支撑，其纵向位置为每组距管端1/5 处。

③下管前进行外观检查，管材上须有合格印章，边脚整齐无破损，发现裂纹、管口有残缺者不得使用，管节的质量必须符合《混凝土和钢筋混凝土排水管》的质量标准要求。

百度文库 - 让每个人平等地提升自我

15

室外管道工程专项施工方案

编制单位： 北京城建五集团有限公司

滨州北海分公司厂房项目部百度文库 - 让每个人平等地提升自我

15 目 录

一、 编制依据

二、 工程概况

三、 施工流程

四、 施工准备

五、 施工工艺

六、 相关施工要求

七、 管道基础质量控制

八、成品保护

九、安全生产及文明施工

十、应急预案

十一、雨季施工百度文库 - 让每个人平等地提升自我

15 一、编制依据

1、本工程设计图纸及本工程施工组织设计

2、中华人民共和国的有关国家、行业及地方标准及规范

3、《建设工程质量管理条例》

4、《建设工程安全生产管理条例》

5、《实施工程建设强制性标准监督规定》

6、04S520埋地塑料排水管道施工

7、《埋地塑料排水管道工程技术规程》DGTJ08-308-2002

8、《给水排水管道工程施工及验收规范》GB 50268-2010

9、《混凝土结构工程施工质量验收规范》 GB50204-2015

10、《建筑地基基础工程施工质量验收规范》 GB50202-2011

11、《建筑工程施工质量验收统一标准》 GB50300-2013

12、《工程测量规范》 GB50026-2007

13、《施工现场临时用电安全技术规程》 JGJ46-2012

14、《建筑施工高处作业安全技术规范》 JGJ80-1991

15、《建筑机械使用安全技术规范》 JGJ33-2012

16、《建筑施工安全检查标准》 JGJ59-2011

17、 国家及地方现行的安全生产、文明施工及环保等有关规定。

18、执行我公司ISO9001质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系等三体系的管理规定。

二、工程概况

本次施工工程量为：南北路五、六、三、七、吕水路；东西路三、四、五；环园区路及车间之间的雨水、污水管道敷设。
