室外排水工程施工方案

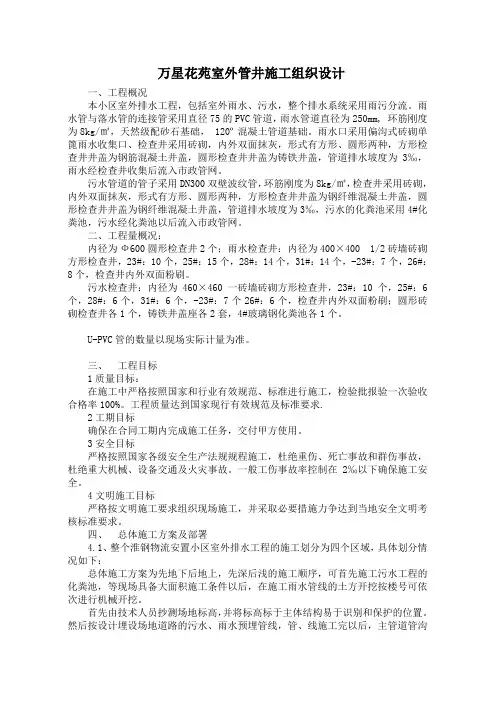

万星花苑室外管井施工组织设计

一、工程概况

本小区室外排水工程，包括室外雨水、污水，整个排水系统采用雨污分流。雨水管与落水管的连接管采用直径75的PVC管道，雨水管道直径为250mm, 环筋刚度为8kg/㎡，天然级配砂石基础， 120º混凝土管道基础。雨水口采用偏沟式砖砌单篦雨水收集口、检查井采用砖砌，内外双面抹灰，形式有方形、圆形两种，方形检查井井盖为钢筋混凝土井盖，圆形检查井井盖为铸铁井盖，管道排水坡度为3‰，雨水经检查井收集后流入市政管网。

污水管道的管子采用DN300双壁波纹管，环筋刚度为8kg/㎡，检查井采用砖砌，内外双面抹灰，形式有方形、圆形两种，方形检查井井盖为钢纤维混凝土井盖，圆形检查井井盖为钢纤维混凝土井盖，管道排水坡度为3‰，污水的化粪池采用4#化粪池，污水经化粪池以后流入市政管网。

二、工程量概况：

内径为Ф600圆形检查井2个；雨水检查井：内径为400×400 1/2砖墙砖砌方形检查井，23#：10个，25#：15个，28#：14个，31#：14个，-23#：7个，26#：8个，检查井内外双面粉刷。

污水检查井：内径为460×460一砖墙砖砌方形检查井，23#：10个，25#：6个，28#：6个，31#：6个，-23#：7个26#：6个，检查井内外双面粉刷；圆形砖砌检查井各1个，铸铁井盖座各2套，4#玻璃钢化粪池各1个。

U-PVC管的数量以现场实际计量为准。

三、 工程目标

1质量目标：

在施工中严格按照国家和行业有效规范、标准进行施工，检验批报验一次验收合格率100%。工程质量达到国家现行有效规范及标准要求.

2工期目标

确保在合同工期内完成施工任务，交付甲方使用。

3安全目标

严格按照国家各级安全生产法规规程施工，杜绝重伤、死亡事故和群伤事故，杜绝重大机械、设备交通及火灾事故。一般工伤事故率控制在2‰以下确保施工安全。

厂房工程室外排水施工方案

一、 工程概况

本工程为某厂房工程室外排水施工方案，该工程位于城市郊区，占地面积约10000平方米。厂房建筑面积为8000平方米，包括生产车间、仓库、办公楼等设施。室外排水系统主要用于排除厂房周围的雨水和污水，确保工厂周围地面干燥，保障生产设施的正常运行。室外排水系统包括雨水排水系统和污水排水系统。

二、 施工原则

1. 安全第一：施工人员必须严格遵守安全操作规程，配戴好个人防护装备，确保施工过程中的安全；

2. 质量第一：施工过程中严格按照施工图纸和设计要求进行操作，确保施工质量满足相关标准；

3. 合理经济：施工过程中严格控制材料和人力资源的使用，保障施工成本控制在合理范围之内。

三、 施工方案

1. 雨水排水系统

（1）雨水排水管道：根据设计要求，设置雨水排水管道，并采用横向和纵向的坡度，确保雨水能够迅速排出厂房区域。

（2）雨水管井：在雨水排水管道的交叉口和转弯处设置雨水管井，以便清理管道内的杂物和泥沙。

（3）雨水口：在地面设置适当数量和位置的雨水口，确保雨水能够迅速排出厂房区域，并防止积水。

2. 污水排水系统

（1）污水排水管道：根据设计要求，设置污水排水管道，并采用横向和纵向的坡度，确保污水能够迅速排出厂房区域。

（2）污水管井：在污水排水管道的交叉口和转弯处设置污水管井，以便清理管道内的杂物和泥沙。

（3）检查井：在污水管道的转弯处和水平段设置检查井，用于检查和清理管道内的杂物和泥沙。

四、 施工工艺 1. 开挖：根据设计要求，在地面进行开挖，开挖深度和宽度应符合设计要求。

2. 铺设排水管道：在开挖好的沟渠中铺设排水管道，并进行调整，确保管道的坡度和位置符合设计要求。

3. 安装管井和检查井：根据设计要求，安装雨水管井和污水管井，并确保井盖设置牢固，不会受到外力破坏。

4. 地面铺设：在排水管道的上方进行地面铺设，确保地面平整和牢固。

5. 检查和试水：在施工完成后，进行排水系统的检查和试水，确保排水系统的畅通和正常运行。

第1篇

一、工程概况

1. 工程名称：XX室外给排水工程

2. 工程地点：XX市XX区XX街道

3. 工程规模：本工程包括室外给水管道、室外排水管道、雨水管道、消防水池、消防水泵房等设施的建设。

4. 工程建设周期：预计工期为6个月。

5. 工程质量要求：严格按照国家相关规范、标准和设计文件要求，确保工程质量达到优良等级。

二、施工组织设计

1. 施工单位：XX建筑工程有限公司

2. 施工项目经理：XXX

3. 施工团队：由施工技术人员、施工管理人员、施工工人等组成。

4. 施工组织机构：

（1）项目经理部：负责全面协调、指挥、管理整个施工过程。

（2）工程技术部：负责施工图纸会审、施工组织设计、技术交底、施工质量控制等工作。

（3）施工管理部：负责施工进度、成本、安全、文明施工等工作。

（4）物资设备部：负责施工材料的采购、供应、管理等工作。

（5）质量监督部：负责施工质量监督、检查、验收等工作。

三、施工准备

1. 施工图纸及资料：收集、整理、审核施工图纸及相关资料。

2. 施工现场：对施工现场进行平整、清理，确保施工环境符合要求。

3. 施工材料：采购、检验、储存施工材料，确保材料质量符合规范要求。 4. 施工机械：准备必要的施工机械设备，确保施工顺利进行。

5. 施工人员：组织施工人员培训，提高施工技能和安全生产意识。

四、施工工艺及方法

1. 施工工艺

（1）给水管道施工：采用沟槽开挖、管道敷设、管道连接、管道回填等工艺。

（2）排水管道施工：采用沟槽开挖、管道敷设、管道连接、管道回填等工艺。

（3）雨水管道施工：采用沟槽开挖、管道敷设、管道连接、管道回填等工艺。

（4）消防水池施工：采用基础开挖、基础垫层、基础浇筑、水池施工等工艺。

（5）消防水泵房施工：采用基础开挖、基础垫层、基础浇筑、水泵房施工等工艺。

2. 施工方法

（1）给水管道施工：采用人工开挖沟槽，管道敷设后进行管道连接，最后回填沟槽。

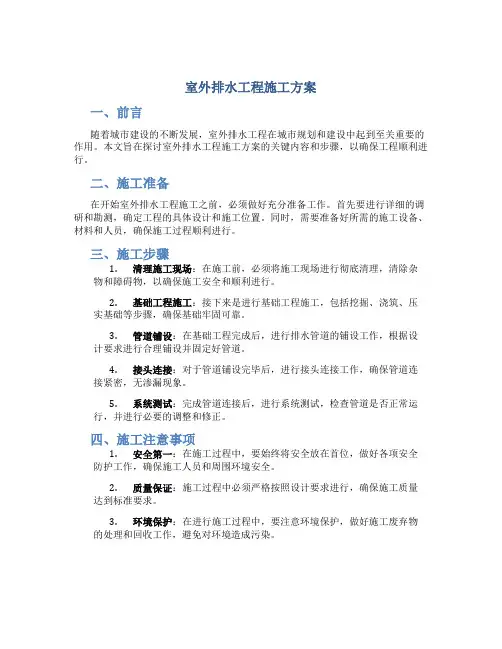

室外排水工程施工方案

一、前言

随着城市建设的不断发展，室外排水工程在城市规划和建设中起到至关重要的作用。本文旨在探讨室外排水工程施工方案的关键内容和步骤，以确保工程顺利进行。

二、施工准备

在开始室外排水工程施工之前，必须做好充分准备工作。首先要进行详细的调研和勘测，确定工程的具体设计和施工位置。同时，需要准备好所需的施工设备、材料和人员，确保施工过程顺利进行。

三、施工步骤

1. 清理施工现场：在施工前，必须将施工现场进行彻底清理，清除杂物和障碍物，以确保施工安全和顺利进行。

2. 基础工程施工：接下来是进行基础工程施工，包括挖掘、浇筑、压实基础等步骤，确保基础牢固可靠。

3. 管道铺设：在基础工程完成后，进行排水管道的铺设工作，根据设计要求进行合理铺设并固定好管道。

4. 接头连接：对于管道铺设完毕后，进行接头连接工作，确保管道连接紧密，无渗漏现象。

5. 系统测试：完成管道连接后，进行系统测试，检查管道是否正常运行，并进行必要的调整和修正。

四、施工注意事项

1. 安全第一：在施工过程中，要始终将安全放在首位，做好各项安全防护工作，确保施工人员和周围环境安全。

2. 质量保证：施工过程中必须严格按照设计要求进行，确保施工质量达到标准要求。

3. 环境保护：在进行施工过程中，要注意环境保护，做好施工废弃物的处理和回收工作，避免对环境造成污染。 五、施工总结

通过本文的介绍，我们了解了室外排水工程施工的关键步骤和注意事项。在实际施工中，需要严格按照施工方案进行，确保工程质量和安全。只有做好施工准备和施工过程中的各项工作，才能保证室外排水工程的顺利完成。

以上是针对室外排水工程施工方案的简要介绍，希望能为相关工程实践提供一些参考和指导。
