1 第十七章 欧姆定律
17.1电流与电压和电阻的关系
1. 电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（ ）
A．电阻越大，电流越小；电压越大，电流越大
B．在电压不变的情况下，导体中的电流越大，导体的电阻越小
C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大
D．在电压一定的情况下，导体电阻越小，电流就越大
2. 利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是 ．
（3）利用实验数据作出的I- U关系图线，与图乙中的 最接近．
3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（ ）
A．电流表和电压表读数均为零
B．电流表和电压表指针迅速发生最大偏转，电表损坏
C．电流表示数为零，电压表示数为3 V
D．电流表示数为0.4 A，电压表示数为3 V
4. 小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6 V，滑动变阻器R2的最大电阻为20 Ω，电阻R1为10 Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4 V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15 Ω、30 Ω、45 Ω和60 Ω各一个，为了保证实验成功，小华应选择的电阻是
________Ω和________Ω．
5.【科技前沿】教你如何检验矿泉水
现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．
用心 爱心 专心 欧姆定律 同步练习
1．我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）用笔线连接电路（图2）．
在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R两端的 ，测出相应的 ．在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 ．
2．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：
表1电阻R＝15Ω
电压U（V） 1．5 3 4．5
电流I（A） 0．1 0．2 0．3
表2 电压U=2V
电阻R（Ω） 5 10
20
电流I（A） 0．4 0．2 0．1
分析表1数据，可得出结论 ；
分析表2数据，可得出结论 ．
3．下列说法中正确的是（ ）．
A．电流跟电压成正比
B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比
4．由欧姆定律RUI 推得IUR，下列说法中正确的是（ ）．
A．导体的电阻与导体两端电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻是导体本身的属性，等于电压与电流的比值
D．以上说法都不对
5．一个灯泡的灯丝的电阻是4Ω，当它两端的电压是2．8V时，求通过灯泡的电流是多少？
6．通过一个电阻器的电流是0．4A，电阻器的电阻是90Ω，求它们两端的电压是多大？ R A
V R＇ A
- 0 .6 3 V
- 3 15
+ _
图1 图2
用心 爱心 专心
7．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（ ）．

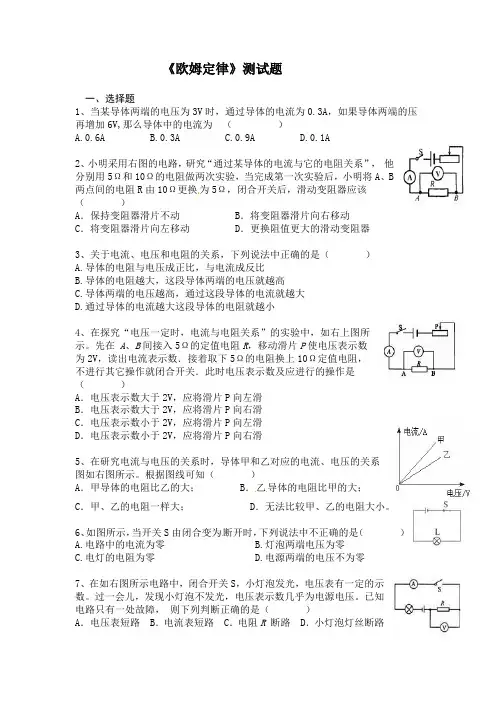

《欧姆定律》测试题
一、选择题
1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为 （ ）
A.0.6A B.0.3A C.0.9A D.0.1A
2、小明采用右图的电路，研究“通过某导体的电流与它的电阻关系”， 他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小明将A、B两点间的电阻R由10Ω更换为5Ω，闭合开关后，滑动变阻器应该（ ）
A．保持变阻器滑片不动 B．将变阻器滑片向右移动
C．将变阻器滑片向左移动 D．更换阻值更大的滑动变阻器
3、关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A.导体的电阻与电压成正比，与电流成反比
B.导体的电阻越大，这段导体两端的电压就越高
C.导体两端的电压越高，通过这段导体的电流就越大
D.通过导体的电流越大这段导体的电阻就越小
4、在探究“电压一定时，电流与电阻关系”的实验中，如右上图所示。先在 A、B间接入5Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ）
A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如右图所示。根据图线可知（ ）
A．甲导体的电阻比乙的大； B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大； D．无法比较甲、乙的电阻大小。
6、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（ ）
1

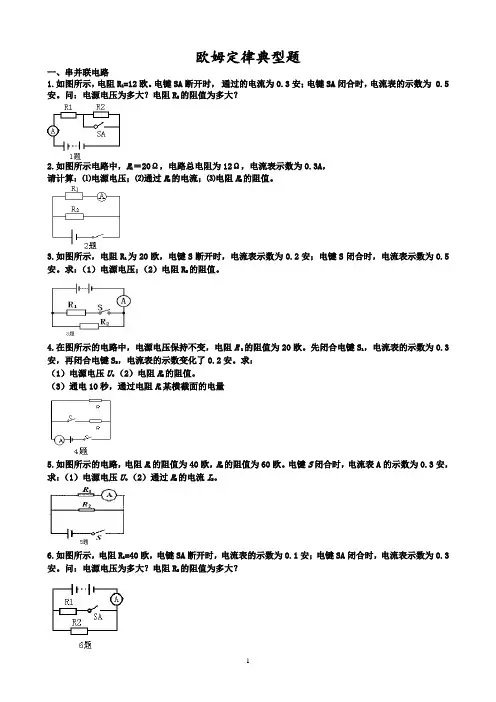

欧姆定律典型题
一、串并联电路
1.如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？
2.如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，
请计算：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。
3.如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电流表示数为0.5安。求：（1）电源电压；（2）电阻R2的阻值。
4.在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：
（1）电源电压U。（2）电阻R2的阻值。
（3）通电10秒，通过电阻R1某横截面的电量
5.如图所示的电路，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合时，电流表A的示数为0.3安，求：（1）电源电压U。（2）通过R2的电流I2。
6.如图所示，电阻R1=40欧，电键SA断开时，电流表的示数为0.1安；电键SA闭合时，电流表示数为0.3安。问：电源电压为多大？电阻R2的阻值为多大？
2 7. 已知：R1=10Ω R2=6Ω 闭合S电压表V1示数为6V。求：V2示数 ○A示数 U总=?
8.在如图所示的电路中，电阻R1的阻值为10欧。闭合电键S，电流表A1的示数为0.3安，电流表A的示数为0.5安。求:(1)通过电阻R2的电流。 (2)电源电压U。(3)电阻R2的阻值。
9. 已知：U总=9V R1=5Ω R2最大电阻4Ω.求：滑片分别在A、B端时○V示数
二、滑动变阻器取值范围
10.如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
