1 第十七章 欧姆定律
17.1电流与电压和电阻的关系
1. 电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（ ）
A．电阻越大，电流越小；电压越大，电流越大
B．在电压不变的情况下，导体中的电流越大，导体的电阻越小
C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大
D．在电压一定的情况下，导体电阻越小，电流就越大
2. 利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是 ．
（3）利用实验数据作出的I- U关系图线，与图乙中的 最接近．
3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（ ）
A．电流表和电压表读数均为零
B．电流表和电压表指针迅速发生最大偏转，电表损坏
C．电流表示数为零，电压表示数为3 V
D．电流表示数为0.4 A，电压表示数为3 V
4. 小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6 V，滑动变阻器R2的最大电阻为20 Ω，电阻R1为10 Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4 V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15 Ω、30 Ω、45 Ω和60 Ω各一个，为了保证实验成功，小华应选择的电阻是
________Ω和________Ω．
5.【科技前沿】教你如何检验矿泉水
现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．
1 S P

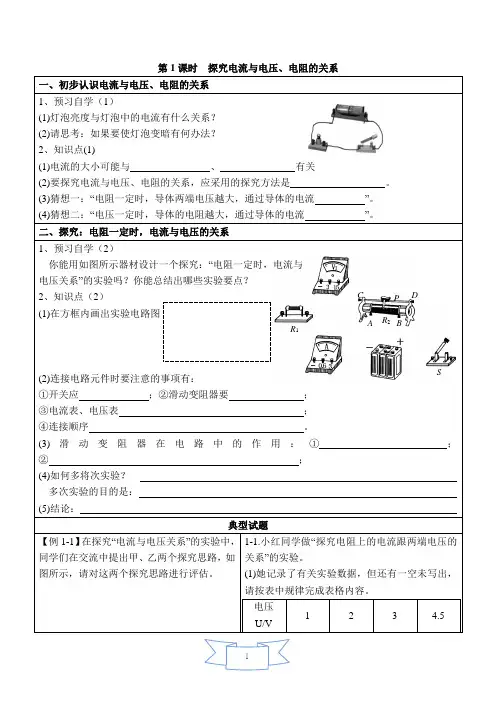

R1 R2 A B C D 第1课时 探究电流与电压、电阻的关系
一、初步认识电流与电压、电阻的关系
1、预习自学（1）
(1)灯泡亮度与灯泡中的电流有什么关系？
(2)请思考：如果要使灯泡变暗有何办法？
2、知识点(1)
(1)电流的大小可能与 、 有关
(2)要探究电流与电压、电阻的关系，应采用的探究方法是 。
(3)猜想一：“电阻一定时，导体两端电压越大，通过导体的电流 ”。
(4)猜想二：“电压一定时，导体的电阻越大，通过导体的电流 ”。
二、探究：电阻一定时，电流与电压的关系
1、预习自学（2）
你能用如图所示器材设计一个探究：“电阻一定时，电流与
电压关系”的实验吗？你能总结出哪些实验要点？
2、知识点（2）
(1)在方框内画出实验电路图
(2)连接电路元件时要注意的事项有：
①开关应 ；②滑动变阻器要 ；
③电流表、电压表 ；
④连接顺序 。
(3)滑动变阻器在电路中的作用：① ；② ；
(4)如何多将次实验？
多次实验的目的是：
(5)结论：
用心 爱心 专心 欧姆定律 同步练习
1．我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）用笔线连接电路（图2）．
在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R两端的 ，测出相应的 ．在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 ．
2．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：
表1电阻R＝15Ω
电压U（V） 1．5 3 4．5
电流I（A） 0．1 0．2 0．3
表2 电压U=2V
电阻R（Ω） 5 10
20
电流I（A） 0．4 0．2 0．1
分析表1数据，可得出结论 ；
分析表2数据，可得出结论 ．
3．下列说法中正确的是（ ）．
A．电流跟电压成正比
B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比
4．由欧姆定律RUI 推得IUR，下列说法中正确的是（ ）．
A．导体的电阻与导体两端电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻是导体本身的属性，等于电压与电流的比值
D．以上说法都不对
5．一个灯泡的灯丝的电阻是4Ω，当它两端的电压是2．8V时，求通过灯泡的电流是多少？
6．通过一个电阻器的电流是0．4A，电阻器的电阻是90Ω，求它们两端的电压是多大？ R A
V R＇ A
- 0 .6 3 V
- 3 15
+ _
图1 图2
用心 爱心 专心
7．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（ ）．
新课标九年级物理单元测试题（二）[配粤沪版上册]
（考试时间45分钟，满分100分）
第十二章 探究欧姆定律
一、单项选择题（每题3分，共24分。）
1. 小明观察了市场上自动测高仪后，设计了图（1）四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（
） 图（1）
2. 关于电流、电压和电阻，下列说法正确的是 （ ）
A．只要将导体连入电路，电路中就有电流
B. 导体中通过的电流越大，它的电阻越小
C．有电流通过的小灯泡，其两端不一定有电压
D．导体两端电压越大，通过该导体的电流就越大
3. 如图（2）所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（ ）
A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰1
4. 将三各阻值为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是( )
A.180Ω 90Ω B. 90Ω 40Ω C. 90Ω 20Ω D. 180Ω 20Ω
5. 某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象（3）相符的是（ ）
A．电阻一定时，电流随着电压的增大而减小
B．电压相同时，阻值大的电阻通过的电流大
C．电流相同时，阻值小的电阻两端的电压大 图（3）
D．两电阻阻值的关系是Ra＞Rb
6. 两个小电泡L1和L2 ，L1的阻值为R ，L2的阻值为2R ，它们串联起来接入电路中。如果L1 两端的电压为4V ，那么L2两端的电压为（ ）
A. 8V B. 6V C. 4V D. 2V
