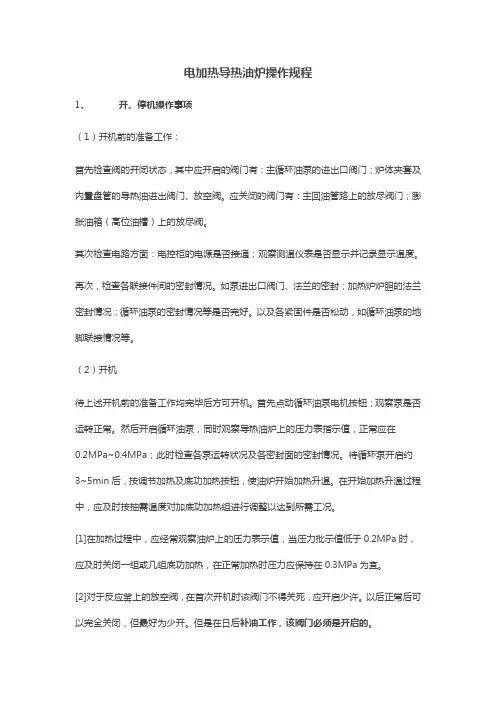

电加热导热油炉操作规程

1、 开、停机操作事项

（1）开机前的准备工作：

首先检查阀的开闭状态，其中应开启的阀门有：主循环油泵的进出口阀门；炉体夹套及内置盘管的导热油进出阀门、放空阀。应关闭的阀门有：主回油管路上的放尽阀门；膨胀油箱（高位油槽）上的放尽阀。

其次检查电路方面：电控柜的电源是否接通；观察测温仪表是否显示并记录显示温度。

再次，检查各联接件间的密封情况。如泵进出口阀门、法兰的密封；加热炉炉胆的法兰密封情况；循环油泵的密封情况等是否完好。以及各紧固件是否松动，如循环油泵的地脚联接情况等。

（2）开机

待上述开机前的准备工作均完毕后方可开机。首先点动循环油泵电机按钮；观察泵是否运转正常。然后开启循环油泵，同时观察导热油炉上的压力表指示值，正常应在0.2MPa~0.4MPa；此时检查各泵运转状况及各密封面的密封情况。待循环泵开启约3~5min后，按调节加热及底功加热按钮，使油炉开始加热升温。在开始加热升温过程中，应及时按抽需温度对加底功加热组进行调整以达到所需工况。

[1]在加热过程中，应经常观察油炉上的压力表示值，当压力批示值低于0.2MPa时，应及时关闭一组或几组底功加热，在正常加热时压力应保持在0.3MPa为宜。

[2]对于反应釜上的放空阀，在首次开机时该阀门不得关死，应开启少许。以后正常后可以完全关闭，但最好为少开。但是在日后补油工作，该阀门必须是开启的。 [3]在首次开机中，当升瘟至170~180℃时，应对整个系统进行保温，保温时间不得低于6小时。

[4]升温控制，在首次开机加热升温，应以5℃为一个升温阶段（回油管路上的温度），进行升加热升温。观察压力表批示值，压力正常后方可进行下一阶段的升温调整，不稳时应在该阶段进行断组保温，直至压力稳定后方可进行下温度阶段的调整。

控制指标：压力：0.2MPa~0.4MPa

泵进出口温差：10~15℃

石油化工设备设计选用手册工业炉

石油化工设备设计选用手册工业炉是一本非常重要的参考书，它为石油化工设备工程师提供了很多有关工业炉的知识和技术。这本书详细介绍了各种类型的工业炉，包括燃烧器、加热炉、蒸汽产生器、炉子、热交换器和管路等。此外，该手册还介绍了工业炉的热力学基础、流体力学、传热学和燃料燃烧学等方面的知识和技术。

石油化工设备设计选用手册工业炉是一本非常实用的工具书，它能够解答石油化工设备工程师在石油化工过程中遇到的许多问题。例如，如何设计一个高效率的加热炉，如何避免燃烧产生的污染物，如何优化工业炉的热力学性能等等。同时，该手册还提供了许多实用的技术指导，供工程师们参考和应用。

石油化工设备设计选用手册工业炉的编写人员具有丰富的理论知识和实践经验，在石油化工设备设计和石油化工过程中都有很高的研究水平和实践成果。他们采用了现代化的理论和技术方法，为读者提供了一本既具有专业性又实用性的工具书。

总之，石油化工设备设计选用手册工业炉是一本不可或缺的工具书，对于从事石油化工设备设计和石油化工过程控制的工程师来说，它是一本必备之书。在石油化工领域中，它的价值不仅在于提供实用的知识和技术，而且还在于指导工程师们合理、高效地利用能源，保护环境，促进产业的发展和进步。因此，这本书在石油化工领域的受欢迎程度将会越来越高，对石油化工领域的贡献也将会越来越明显。

文档编号:TSS_FURN.DOC

管式加热炉单元仿真培训系统

操作说明书

北京东方仿真控制技术有限公司

二零零四年六月一日 管式加热炉单元仿真培训系统 操作说明书 01/06/04

Tel: 86-10-64927579, 64810799, Fax: 86-10-64971654 E-mail: support@

北京东方仿真控制技术有限公司（1998-11-03） 网址：

1 一、工艺流程说明

本单元选择的是石油化工生产中最常用的管式加热炉。管式加热炉是一种直接受热式加热设备，主要用于加热液体或气体化工原料，所用燃料通常有燃料油和燃料气。管式加热炉的传热方式以辐射传热为主，管式加热炉通常由以下几部分构成：

辐射室：通过火焰或高温烟气进行辐射传热的部分。这部分直接受火焰冲刷，温度很高（600-1600℃），是热交换的主要场所（约占热负荷的70-80%）。

对流室：靠辐射室出来的烟气进行以对流传热为主的换热部分。

燃烧器：是使燃料雾化并混合空气，使之燃烧的产热设备，燃烧器可分为燃料油燃烧器，燃料气燃烧器和油一气联合燃烧器。

通风系统：将燃烧用空气引入燃烧器，并将烟气引出炉子，可分为自然通风方式和强制通风方式。

工艺流程简述：

1、工艺物料系统

某烃类化工原料在流量调节器FIC101的控制下先进入加热炉F-101的对流段，经对流的加热升温后，再进入F-101的辐射段，被加热至420℃后，送至下一工序，其炉出口温度由调节器TIC106通过调节燃料气流量或燃料油压力来控制。

采暖水在调节器FIC102控制下，经与F-101的烟气换热，回收余热后，返回采暖水系统。

2、燃料系统

燃料气管网的燃料气在调节器PIC101的控制下进入燃料气罐V-105，燃料气在V-105中脱油脱水后，分两路送入加热炉，一路在PCV01控制下送入常明线；一路在TV106调节阀控制下送入油—气联合燃烧器。

油田加热炉设计应用管理培训资料

山东骏马石油设备制造集团 1

油、气田

加热炉培训资料

山东骏马石油设备制造集团编制

编制；李庆银

电邮：sddyjunmalqux163x油田加热炉设计应用管理培训资料

山东骏马石油设备制造集团 1 目 录

第一章 概述 ............................................................................................................................... 1

第一节 油田加热炉 ................................................................................................................. 1

一、油田和长输管线加热炉的用途 ........................................................................................... 1

二、油田加热炉的技术装备现状 ............................................................................................... 2

第二节 油田加热炉的炉型及根本结构 ............................................................................... 2

一、油田加热炉的炉型 ............................................................................................................... 2
