页脚内容1 轻型动力触探记录表
线 段 测 第 页共 页
工程名称 类 型 N10
里程位置 孔口标高
编 号 试验日期
探杆
总长
（m） 入土
深度
（m） 贯入度（cm） 锤击数（击） 附 注
页眉内容
页脚内容1
记录者 ： 复核者：
工程名称：华信洋浦石油储备基地项目（一期工程）二标段地基处理A包 触探型号：N63.5 试验部位：□桩体（10cm） □桩间土（30cm）贯入深度锤击数贯入深度锤击数贯入深度锤击数贯入深度锤击数贯入深度锤击数贯入深度锤击数(m)（击）(m)（击）(m)（击）(m)（击）(m)（击）(m)（击）0.0~0.13.5~3.67.0~7.10.0~0.13.5~3.67.0~7.10.1~0.23.6~3.77.1~7.20.1~0.23.6~3.77.1~7.20.2~0.33.7~3.87.2~7.30.2~0.33.7~3.87.2~7.30.3~0.43.8~3.97.3~7.40.3~0.43.8~3.97.3~7.40.4~0.53.9~4.07.4~7.50.4~0.53.9~4.07.4~7.50.5~0.64.0~4.17.5~7.60.5~0.64.0~4.17.5~7.60.6~0.74.1~4.27.6~7.70.6~0.74.1~4.27.6~7.70.7~0.84.2~4.37.7~7.80.7~0.84.2~4.37.7~7.80.8~0.94.3~4.47.8~7.90.8~0.94.3~4.47.8~7.90.9~1.04.4~4.57.9~8.00.9~1.04.4~4.57.9~8.01.0~1.14.5~4.68.0~8.11.0~1.14.5~4.68.0~8.11.1~1.24.6~4.78.1~8.21.1~1.24.6~4.78.1~8.21.2~1.34.7~4.88.2~8.31.2~1.34.7~4.88.2~8.31.3~1.44.8~4.98.3~8.41.3~1.44.8~4.98.3~8.41.4~1.54.9~5.08.4~8.51.4~1.54.9~5.08.4~8.51.5~1.65.0~5.18.5~8.61.5~1.65.0~5.18.5~8.61.6~1.75.1~5.28.6~8.71.6~1.75.1~5.28.6~8.71.7~1.85.2~5.38.7~8.81.7~1.85.2~5.38.7~8.81.8~1.95.3~5.48.8~8.91.8~1.95.3~5.48.8~8.91.9~2.05.4~5.58.9~9.01.9~2.05.4~5.58.9~9.02.0~2.15.5~5.69.0~9.12.0~2.15.5~5.69.0~9.12.1~2.25.6~5.79.1~9.22.1~2.25.6~5.79.1~9.22.2~2.35.7~5.89.2~9.32.2~2.35.7~5.89.2~9.32.3~2.45.8~5.99.3~9.42.3~2.45.8~5.99.3~9.42.4~2.55.9~6.09.4~9.52.4~2.55.9~6.09.4~9.52.5~2.66.0~6.19.5~9.62.5~2.66.0~6.19.5~9.62.6~2.76.1~6.29.6~9.72.6~2.76.1~6.29.6~9.72.7~2.86.2~6.39.7~9.82.7~2.86.2~6.39.7~9.82.8~2.96.3~6.49.8~9.92.8~2.96.3~6.49.8~9.92.9~3.06.4~6.59.9~10.02.9~3.06.4~6.59.9~10.03.0~3.16.5~6.610.0~10.13.0~3.16.5~6.610.0~10.13.1~3.26.6~6.710.1~10.23.1~3.26.6~6.710.1~10.23.2~3.36.7~6.810.2~10.33.2~3.36.7~6.810.2~10.33.3~3.46.8~6.910.3~10.43.3~3.46.8~6.910.3~10.43.4~3.56.9~7.010.4~10.53.4~3.56.9~7.010.4~10.5司钻：记录：日期：动力触探试验记录表罐区号:10-TK- 桩号: 桩长: m罐区号:10-TK- 桩号: 桩长: m

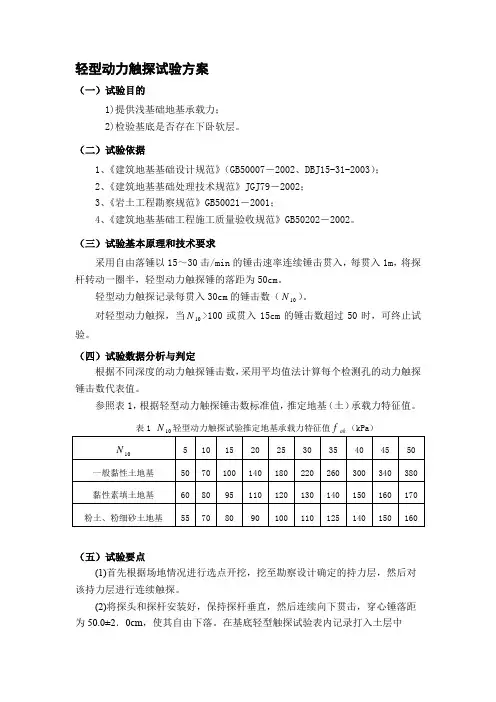

轻型动力触探试验方案
（一）试验目的
1)提供浅基础地基承载力；
2)检验基底是否存在下卧软层。
（二）试验依据
1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；
2、《建筑地基基础处理技术规范》JGJ79－2002；
3、《岩土工程勘察规范》GB50021－2001；
4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求
采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
轻型动力触探记录每贯入30cm的锤击数（10N）。
对轻型动力触探，当10N>100或贯入15cm的锤击数超过50时，可终止试验。
（四）试验数据分析与判定
根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1
10N轻型动力触探试验推定地基承载力特征值akf（kPa）
10N 5 10 15 20 25 30 35 40 45 50
一般黏性土地基 50 70 100 140 180 220 260 300 340 380
黏性素填土地基 60 80 95 110 120 130 140 150 160 170
粉土、粉细砂土地基 55 70 80 90 100 110 125 140 150 160
（五）试验要点
(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。

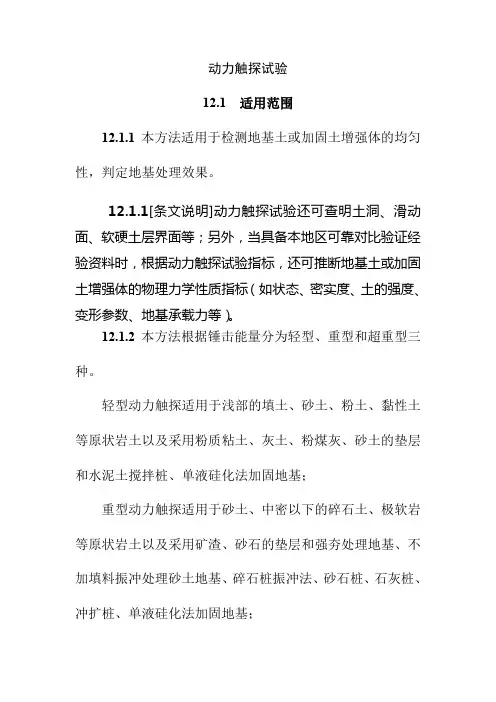

动力触探试验
12.1 适用范围
12.1.1本方法适用于检测地基土或加固土增强体的均匀性，判定地基处理效果。
12.1.1[条文说明]动力触探试验还可查明土洞、滑动面、软硬土层界面等；另外，当具备本地区可靠对比验证经验资料时，根据动力触探试验指标，还可推断地基土或加固土增强体的物理力学性质指标（如状态、密实度、土的强度、变形参数、地基承载力等）。
12.1.2本方法根据锤击能量分为轻型、重型和超重型三种。
轻型动力触探适用于浅部的填土、砂土、粉土、黏性土等原状岩土以及采用粉质粘土、灰土、粉煤灰、砂土的垫层和水泥土搅拌桩、单液硅化法加固地基；
重型动力触探适用于砂土、中密以下的碎石土、极软岩等原状岩土以及采用矿渣、砂石的垫层和强夯处理地基、不加填料振冲处理砂土地基、碎石桩振冲法、砂石桩、石灰桩、冲扩桩、单液硅化法加固地基； 超重型动力触探适用于密实和很密的碎石土、软岩、极软岩等原状岩土以及强夯处理地基、不加填料振冲处理砂土地基、砂石桩、石灰桩。
12.1.2[条文说明]轻型动力触探的优点在于轻便，在判断水泥土搅拌桩的搅拌均匀性等方面有实用价值。重型动力触探是应用最广泛的动力触探试验，已经积累了较多的经验，而且它的落锤能量与标准贯人试验及国际上通用的动力触探试验相一致。
12.2 仪器设备
12.2.1动力触探仪由穿心锤、圆锥触探头和触探杆（包括锤座和导向杆）组成。其规格如表12.2.1所列。 表12.2.1 动力触探设备类型和规格
设备类型 轻型 重型 超重型
落锤 质量(kg) 10±0.2 63.5±0.5 130±1.0
落距(cm) 50±2 76±2 100±2
探头 直径（mm） 40 74 74
截面积（cm2） 12.6 43 43
圆锥角（°） 60 60 60
触探杆 直径（mm） 25 42 50～60
每米质量
(kg) ＜8 ＜13
锤座质量
(kg) 10～15
