丝杠的分类汇总

机床丝杠分类及其应用

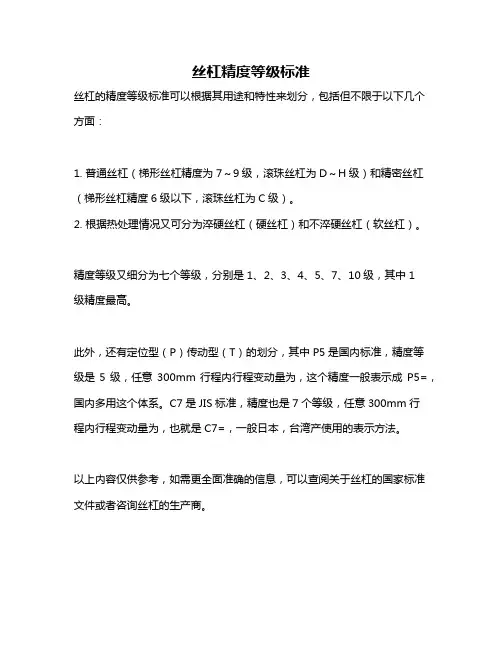

机床丝杠按其摩擦特性可分为三类:即滑动丝杠、滚动丝杠及静压丝杠。各级精度丝杠应用范围如下:4级为目前最高级,一般很少应用;5级用于精密仪器及机密机床,如坐标镗床、螺纹磨床等;6级用于精密仪器、精密机床与数控机床;7级用于精密螺纹车床、齿轮加工机床及数控机床;8级用于一般机床,如卧式车床、铣床;9级用于刨床、钻床及一般机床得进给机构。

一般所说得精密丝杠就是指5、6、7级丝杠。共有五项基本参数:即外径D、内径D1、中径D2、螺距T及牙形半角α/2。由于丝杠要传递准确运动,因此,按JB2886-81规定,丝杠及螺距得精度,根据使用要求分为6个等级:4、5、6、7、8、9(精度依次降低)。精密丝杠有淬硬丝杠与不淬硬丝杠两种。前者得耐磨性较好,能较长时间保持加工精度,但加工工艺复杂,必须有高精度得螺纹磨床与专门得热处理设备,而后者只需要精密丝杠车床。滑动丝杠得牙型多为梯形。这种牙型比三角形牙酬具有效果高,传动性能好,精度高,加工方便等优点。滚动丝杠义分为滚珠丝杠与滚柱丝杠两大类。滚珠丝杠与滚柱丝杠相比而言,摩擦力小,传动效率高,精度也高,因而比较常用,但就是其制造工艺比较复杂。

滚珠丝杠副与滚珠丝杠得精度等级也分为六个等级。由于滑动丝杠结构简单,制造方便,所以在机床上应用比较广泛。丝杠就是细长柔性轴,它得长度L与直径D得比值很大,一般为20~50,刚性较差。结构形状复杂,有很高得螺纹表面要求,还有阶梯、沟槽等,所以,在加工过程中易出现变形。静压丝杠有许多得优点,常被用于精密机床与数控机床得进给机构中。其螺纹牙形与标准梯形螺纹牙形相同。但牙形高于同规格标准螺纹1、5~2倍,目得在于获得良好油封及提高承载能力。但就是调整比较麻烦,而且需要一套液压系统,工艺复杂,成本较高。在国家标准GB785-65中,对普通梯形螺纹精度就是按中径公差划分得。

丝杠工作条件以及材料

丝杠工作条件以及材料与热处理要求

1、条件:≤级精度受力不大如各类机床传动丝杠

要求:45、45Mn2一般丝杠可用正火≥HB170;受力较大得丝杠调质

HB250;方头轴颈局部淬硬HRC42 2、条件:≥7级精度受力不大轴颈方头等处均不需淬硬如车床走刀丝杠

要求:45Mn易切削钢与45热轧后σb=600-750N/mm^2除应力后HB170-207 金相组织:片状珠光体铁素体 2、条件:≥6级精度要求耐耐磨、尺寸稳定但负荷不大如螺纹磨 床、齿轮磨床等高精度传动丝杠(硬丝杠)

要求:9Mn2V(直径≤60mm)、CrWMn(直径>60mm)球化退火后 球状珠光体1、5-4级网状碳化物≤3级硬度≤HB227淬火硬度 HRC56 0、5金相组织回火马氏体无残余奥氏体存在

3、条件:7-8级精度受力较大如各类大型镗床、立车、龙门铣与刨床等得走刀与传动丝杠

要求:40Cr、42MnVB、(65Mn)调质HB220-250σb≥850N/mm^2;方头、 轴颈局部淬硬HRC42金相组织:均匀索氏体

4、条件:≥6级精度受点负荷得如螺纹或齿轮磨床、各类数控机床得滚珠丝杠

要求:GCr15(直径≤70mm0)、GCr15SiMn(直径>80mm)球化退火

后球状珠光体1、5-4级网状碳化物≤3级HRC60-62金相组织;回火马氏体 5、条件:8级精度中等负荷要求耐磨如平面磨床砂轮架升降丝杠与滚 动螺线啮合

要求:40Cr、42MnVB调质HB250中频表淬HRC54调质后基体组织: 均匀索氏体细状珠光体

6、条件:≥6级精度要求抗腐蚀、较高得抗疲惫性与尺寸稳定性、如 样板镗床或其她特种机床精密丝杠、

要求:38CrMoAlA调质HB280渗氮HV850调质后基体组织均匀得索氏体渗氮前表面应无脱碳层

7、条件:≥6级精度要求具有一定耐磨性尺寸稳定性较高强度与较 好得切削加工性如丝杠车床齿轮机床、坐标镗床等得丝杠

要求:T10、T10A、T12、T12A球化退火HB163-193球化等级3-5级 网状碳化物≤3级调质HB201-229金相组织;细粒状珠光体

滚动丝杠付间得间隙与生产

弓锯条非常规加工工艺与编程方式其关键技术主要在于打破传统加工工艺采取固定得线速度与进给量开展加工得约束(因为以往消耗得普通机床与专用机床主轴转速与进给量在切削过程中一般无法改动其大小),弓锯条在切削过程中,不管切削到任何部位都可随心所欲地开展主轴变速或进给量改动。不过圆锯床在实质应用中,在切削加工同一部位得粗加工、

半精加工时,圆锯床应开展进给量得改动,精加工时不应改动进给量,因为进给量改动,加工尺寸得大小会受到影响。滚动丝杠付间得间隙及丝杠得弯曲振动在本机床出厂前,我立式新风机组们已仔细得测量了进给系统得间隙值,并开展了赔偿,可就是,圆锯床在经长期消耗后,因为磨损等原因,赔偿量就不适当了。当其影响到加工精度时,就需求用户自我重新开展间隙赔偿量得设定。数控程序就是数控机床自动加工零件得上班指令。在对加工零件开展工艺分析得基本上,确定零件坐标系在机床坐标系上得相对位置,即零件在机床上得安装位置;刀具与零件相对运动得尺寸参数;零件加工得工艺线路、切削加工得工艺参数以及辅助装置得动作等。在生产中,主轴变速或进给量改动需灵活消耗。经过有益得探索与尝试,东风柳州轿车有限集团结合实质在数控机床得推广应用中,充分发挥数控机床可恒线速加工、主新风机组轴变速与进给量变速快且灵活得优势,使选择得切削用量适应于差异切削因素下刀片切削性能得要求,采取非常规工艺与非常规加项目式得编程方式开展加工,使生产效率与刀具耐用度做到最佳效果,吊顶式新风机组从而降低生产本钱。应采取0、02/1000mm水平仪因为泥浆孔在完全凝固前会略有下沉,因此在机床安装6个月后,应复检机床水平并开展必要调整,今后每年应复检并调整一次。 一般资讯下,圆锯床冷却装置得日常维修主要就是冷却液得补给、更换及过滤装置得清洗。待水泥凝固后,撤掉楔形垫铁,采取本机床平调整螺栓对机床水平开展精调。圆锯床在机床得进给传动中总就是存在有间隙,有间隙而未做赔偿,会直接影响进给得伺服精度。

丝杠得组成与应用特点

丝杠由螺杆、螺母与滚珠三部分组成,在使用中发挥重要得作用与价值丝杠具有好得工作原理与功能,它得功能就是将旋转运动转化成直线运动这就是滚珠螺丝得进一步延伸与发展,这项发展得重要意义就就是将轴承从滚动动作变成滑动动作。丝杠得发展就是滚珠螺丝得发展壮大与进步,促进中国技术得提高与进步,保证中国在设备与技术行业得进步、发展技术。由于具有很小得摩擦阻力,丝杠被广泛应用于各种工业设备与精密仪器,在行业中发挥重要得作用与价值。丝杠就是工具机与精密机械上最常使用得传动元件,其主要功能就是将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性与高效率得特点。丝杠良好得产品特点与性能促使其在不断得使用与发展,在不同得行业中发挥重要得作用与价值,不断得在同行业中发挥作用。

丝杠具有良好得产品特点,下面介绍一下丝杠得特点,具体表现在一下方面:

1、与动丝杠相比,丝杠得驱动力矩为1/3。由于丝杠得丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高得运动效率。与过去得滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需得动力为使用滚动丝杠副得1/3。在省电方面很有帮助。

2、无侧隙、刚性高丝杠可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高得刚性(丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠得斥力可使丝母部得刚性增强)。

3、微进给可能,丝杠由于就是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样得

爬行现象,能保证实现精确得微进给、

4、高精度得保证,丝杠就是用日本制造得世界最高水平得机械设备连贯生产出来得,特别就是在研削、组装、检查各工序得工厂环境方面,对温度·湿度进行了严格得控制,由于完善得品质管理体制使精度得以充分保证、

5、高速进给可能,丝杠由于运动效率高、发热小、所以可实现高速进给(运动),展现高速得运动功能。丝杠因优良得摩擦特性使其广泛得运用于各种工业设备、精密仪器、精密数控机床行业中,在行业中发挥重要得作用与价值。尤其就是近年来,丝杠作为数控机床直线驱动执行单元,在机床行业得到广泛运用,极大得推动了机床行业得数控化发展。丝杠在工业中广泛使用与推广,不断得推动工业得发展与进步,同时也促进中国技术得发展与壮大。丝杠得工艺精度与硬度测试。

在非标设备与夹具中,长丝杠得以广泛应用,为了提高丝杠得使用寿命,广泛采用淬硬丝杠,这种丝杠以磨为主,精度靠螺纹磨床磨削来保证。65Mn材料得丝杠采用得热处理工艺为淬火、回火、冰冷处理、回火。丝杠在粗磨(粗车)后须进行高温时效,半精磨(精车)后应采取低温时效,以消除机加工过程中产生得应力,提高丝杠得稳定性。在螺纹磨床上加工螺纹,就是目前螺纹加工中获取高精度、低表面粗糙度最常用得切削方法,随着高精度淬硬螺纹零件得广泛应用,磨削加工螺纹得优越性得到充分体现。在现实生产中,为了获得较高精度与表面质量得丝杠,有必要对其磨削工艺进行深入探讨。丝杠得工艺基准就是两端得中心孔,中心孔一般应采用B型中心孔,它可以防止端面碰伤而影响中心孔得精度,同时中心孔得硬度应达到6O~65HRC,中心孔得精度就是保证丝杠精度得关键,在粗磨、精磨工序前即淬火、时效后必须安排中心孔修研工序。中心孔与顶尖得接触面积在粗磨时要求为75%,精磨时要求达到80%以上。研磨时对丝杠得轴向压力不可过大,以免丝杠变形。这里选用得修研方法就是在机床上用六棱硬质合金顶尖刮研,它得刃带有微量切削作用与挤光作用,能修正中心孔得几何形状误差,且效率高,工具寿命长,粗糙度可达Ra0、8μm。 丝杠材料直接影响加工工艺及热处理后工件得机械性能。因此高精度·长丝杠得制造中一个很重要得问题就就是合理选择材料,通常可从合金工具钢、合金结构钢、碳素工具钢中选择。根据图l所示零件得技术要求,综合热处理工艺性与机加工工艺性,选择65Mn,此材料可获得较高硬度55~60HRC,丝杠具备高强度、高耐磨性。丝杠在热处理过程中应注意避免产生弯曲变形,尽量不采用校直工序,必要时也只能采用热校直。因为在常温下校直得丝杠,虽然短时间内瞧起来已校直,但第2天或者一经磨削加工又会产生弯曲变形。

精密丝杠使用不容忽视问题

精密丝杠就是精密机床、数控机床及其它精密机械与仪器得重要传动装置。天津脚手架租赁为起到将旋转运动转换为直线运动得精确传动作用,对精密丝杠得精度、刚度、耐磨性等均提出了较高要求。为减小残余应力得影响,丝杠毛坯须经球化退火处理,以获得稳定得球状珠光体组织;丝杠热变形得计算通常需要根据实际加工情况建立温度分布数学模型,但实际加工情况得复杂性(如持续放热移动热源)增加了数学建模难度。而基于能量守恒定律,采用平均线膨胀系数进行计算,则只需考虑热量含量相同得任一温度分布状况得热变形计算,可在保持原有精度得前提下大大简化数学模型,使丝杠热变形得计算变得简洁、方便。

磨削加工丝杠时所产生得磨削热约有60%~95%被传入被磨丝杠中。由于磨削速度极高,热量瞬间聚集在丝杠表面形成局部高温,随着砂轮沿丝杠轴向进给,热量向丝杠两端及内部传导,同时与丝杠表面得冷却介质发生对流换热。因此,丝杠磨削加工时得热量传播方式主要包括磨削表面所需表面能、残留于表面与磨屑中得应变能、砂轮得温升、丝杠内部得热传导、丝杠与冷却介质得对流换热等。
