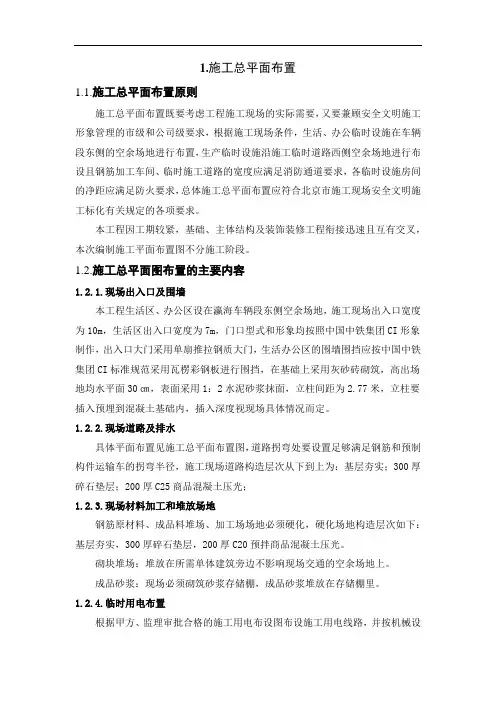

施工总平面布置方案

1.施工总平面布置

1.1.施工总平面布置原则

施工总平面布置既要考虑工程施工现场的实际需要，又要兼顾安全文明施工形象管理的市级和公司级要求，根据施工现场条件，生活、办公临时设施在车辆段东侧的空余场地进行布置，生产临时设施沿施工临时道路西侧空余场地进行布设且钢筋加工车间、临时施工道路的宽度应满足消防通道要求，各临时设施房间的净距应满足防火要求，总体施工总平面布置应符合北京市施工现场安全文明施工标化有关规定的各项要求。

本工程因工期较紧，基础、主体结构及装饰装修工程衔接迅速且互有交叉，本次编制施工平面布置图不分施工阶段。

1.2.施工总平面图布置的主要内容

1.2.1.现场出入口及围墙

本工程生活区、办公区设在瀛海车辆段东侧空余场地，施工现场出入口宽度为10m，生活区出入口宽度为7m，门口型式和形象均按照中国中铁集团CI形象制作，出入口大门采用单扇推拉钢质大门，生活办公区的围墙围挡应按中国中铁集团CI标准规范采用瓦楞彩钢板进行围挡，在基础上采用灰砂砖砌筑，高出场地均水平面30㎝，表面采用1：2水泥砂浆抹面，立柱间距为2.77米，立柱要插入预埋到混凝土基础内，插入深度视现场具体情况而定。

1.2.2.现场道路及排水

具体平面布置见施工总平面布置图，道路拐弯处要设置足够满足钢筋和预制构件运输车的拐弯半径，施工现场道路构造层次从下到上为：基层夯实；300厚碎石垫层；200厚C25商品混凝土压光；

1.2.3.现场材料加工和堆放场地

钢筋原材料、成品料堆场、加工场场地必须硬化，硬化场地构造层次如下：基层夯实，300厚碎石垫层，200厚C20预拌商品混凝土压光。

砌块堆场：堆放在所需单体建筑旁边不影响现场交通的空余场地上。

成品砂浆：现场必须砌筑砂浆存储棚，成品砂浆堆放在存储棚里。

1.2.4.临时用电布置

根据甲方、监理审批合格的施工用电布设图布设施工用电线路，并按机械设

备的布设配置总配电箱和分配电箱；依据分级管理、三级配电、二级保护的原则，按TN-S三相五线制系统布置；临时供电由甲方提供的电源接出，沿工地临时围墙尽量采用架空线路，均采用橡皮绝缘电缆；穿过施工场地的临时用电线路均需通过地下保护管；楼层用电线路采用桥架临时牢靠地固定在混凝土柱或剪力墙上；在此针对安全用电具体原则叙述如下（具体临电布置详见临时用电施工方案）：

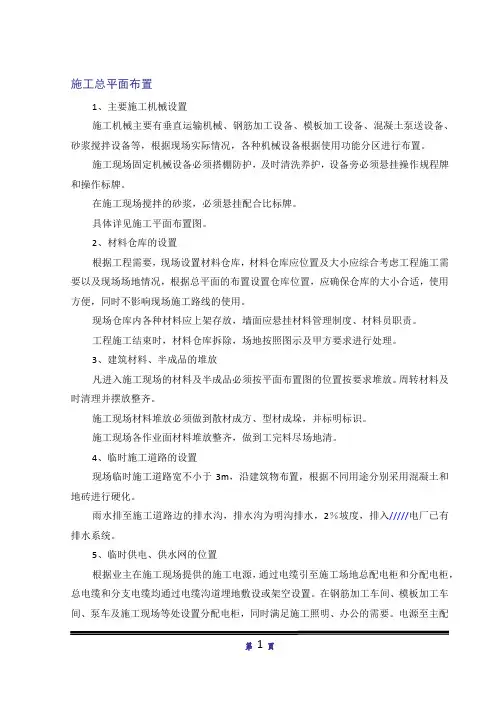

第 1 页 施工总平面布置

1、主要施工机械设置

施工机械主要有垂直运输机械、钢筋加工设备、模板加工设备、混凝土泵送设备、砂浆搅拌设备等，根据现场实际情况，各种机械设备根据使用功能分区进行布置。

施工现场固定机械设备必须搭棚防护，及时清洗养护，设备旁必须悬挂操作规程牌和操作标牌。

在施工现场搅拌的砂浆，必须悬挂配合比标牌。

具体详见施工平面布置图。

2、材料仓库的设置

根据工程需要，现场设置材料仓库，材料仓库应位置及大小应综合考虑工程施工需要以及现场场地情况，根据总平面的布置设置仓库位置，应确保仓库的大小合适，使用方便，同时不影响现场施工路线的使用。

现场仓库内各种材料应上架存放，墙面应悬挂材料管理制度、材料员职责。

工程施工结束时，材料仓库拆除，场地按照图示及甲方要求进行处理。

3、建筑材料、半成品的堆放

凡进入施工现场的材料及半成品必须按平面布置图的位置按要求堆放。周转材料及时清理并摆放整齐。

施工现场材料堆放必须做到散材成方、型材成垛，并标明标识。

施工现场各作业面材料堆放整齐，做到工完料尽场地清。

4、临时施工道路的设置

现场临时施工道路宽不小于3m，沿建筑物布置，根据不同用途分别采用混凝土和地砖进行硬化。

雨水排至施工道路边的排水沟，排水沟为明沟排水，2％坡度，排入/////电厂已有排水系统。

5、临时供电、供水网的位置

根据业主在施工现场提供的施工电源，通过电缆引至施工场地总配电柜和分配电柜，总电缆和分支电缆均通过电缆沟道埋地敷设或架空设置。在钢筋加工车间、模板加工车间、泵车及施工现场等处设置分配电柜，同时满足施工照明、办公的需要。电源至主配

第 2 页 电柜之间采用3×90＋2×50铜芯电缆，主配电柜至分配电柜之间采用3×50＋2×50铜芯电缆。施工现场所有用电线路均采用三相五线制（TN-S制）。

根据业主提供的水源，在施工现场暗埋供水管道，提供生产、生活用水及消防用水，主水管为50mm镀锌管，支管为25mm镀锌管，供水管埋深为500mm。

施工总平面布置

1、施工平面布置原则总则

为了保证场内交通顺畅和工程安全、文明施工，尽量减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置。

本工程施工平面布置根据建设单位提供的设计图纸，并进行现场勘查，同时本着兼顾为建设单位节约资金和缩短工期的原则，结合施工需要编制。进场后结合实际情况，在征得建设单位的许可后进行调整。

2、施工总平面布置的原则

2.1布置原则

为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：

施工总平面布置按基础、主体混凝土结构、装修三阶段进行布置。

合理布置起重塔吊和施工电梯，尽可能利用施工道路和场地并根据施工实际调整，减少运输费用和场内二次搬运。

布置符合现场卫生、安全防火和环境保护要求。

按国家有关规定和招标文件的要求，所有的生活、生产等设施布置要充分考虑环境保护要求以及生活、生产区的卫生、消防安全等方面的要求。

统筹最优原则，即在各单元均满足要求前提下，用系统分析方法求得最经济的布置方案原则。

各施工场地及生活营地均按有关要求配置足够可靠的环保设施 及消防设施，避免施工对公众利益的损害，并考虑为他人提供方便。

2.2布置依据

招标文件有关要求及当地建设工程文明施工标准。

现场红线、水源、电源位置，以及现场勘察成果。

建筑总平面图、建筑平面、立面图等图纸。

总体部署和主要施工方案。

安全文明施工及环境保护要求。

本工程施工场地(现场)已经具备施工条件。施工场地(现场)临时 水源接口位置、临时电源接口位置、临时排污口位置、建筑红线位置、道路交通和出入口、以及施工场地(现场)和周围环境等情况见施工场地(现场)现状平面图，按临时设施设备进行具体布置。

施工场地(现场)临时供水管径以实际情况为准。施工场地(现场)临时排污管径以实际情况为准。 施工场地(现场)临时雨水管径以实际情况为准。

施工现场临时供电容量(变压器输出功率) 以实际情况为准。

3.1 施工准备工作

做好施工前的准备工作, 对整个施工过程具有深远的意义, 针对本工程特点, 施工准备主要从技术准备、现场准备、机具、材料、劳动力准备及地方协调五个方面入手。

3.1.1 技术准备工作

（l）由技术负责人组织主要人员进一步熟悉、会审施工图、设计资料、招标文件、施工验收规范, 做好施工技术交底准备和编制详细施工组织设计。

（2）进一步踏勘施工现场, 熟悉地形、地貌和地质条件、设计勘察所定的里程与施工定位桩, 测量定位, 做好施工临设布置工作。制定工程建筑材料的抽样试验及不同标号砼级配试验计划及准备工作。

3.1.2 物资准备

（1）迅速落实临设搭建材料、水电配套设施。

（2）落实工程施工机具及周转材料、工艺制备的计划。

（3）落实需加工的结构配件计划。

3.1.3 劳动力准备

（l）以工程项目部为核心, 建立精干专业施工队伍, 组织劳动力进场。

（2）向施工队、班组、主要工程技术人员进行施工技术交底。 （3）迅速建立、健全各项管理制度, 做好上墙、考核工作。

3.1.4 施工现场准备

3.在施工总平面布置的基础上, 迅速落实项目部、生活设施、用电设施等的生产设施。

（1）首先做好施工现场的控制网测量及复核工作。

（2）根据施工总平面布置, 迅速搞好“三通一平”, 保证路、水、电、通, 场地平。

（3）生活设施的搭建: 根据施工现场条件及现场实际情况迅速落实项目部、生活设施的选址与搭建。

（4）材料堆放地:

在施工范围内迅速建设施工临设, 设立材料堆场。各种材料按总进度计划要求, 分批逐步进料。

（5）接电接水:

生产用水采用河水, 生活用水接附近自来水用水网点。施工用电部分从附近电网上接入, 部分视工程需要, 配置一定数量的柴油发电机自发供电。

3.1.5 地方协调

我们在投标阶段已与当地村办进行了初步接触。以确保在中标后可以立即解决一系列的前期问题。在此基础上, 进场后进一步和地方村办联系, 做好借房、借地、用电、用水工作等前期协调工作。 施工前期准备工作是保证工程顺利进行的关键工作, 它有阶段性和连贯性, 必须在项目部的组织下, 地方政府和施工区附近居民的配合下有计划、有步骤的进行。
