模拟电子技术基础考试试题答案

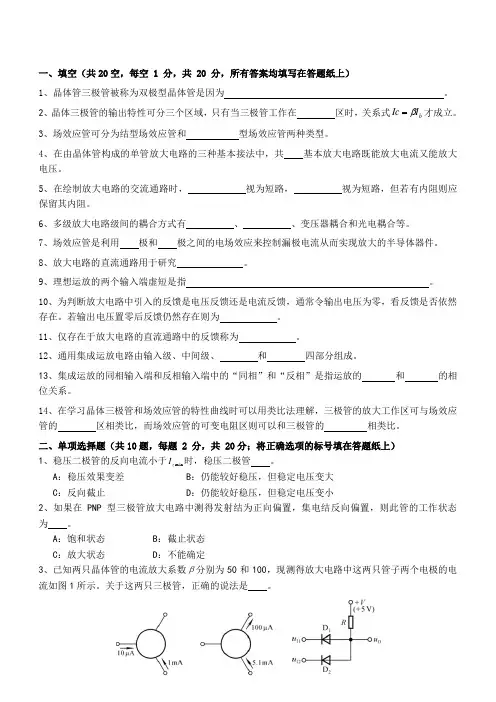

一、填空（共20空，每空1分，共20分，所有答案均填写在答题纸上）1、晶体管三极管被称为双极型晶体管是因为

。

2、晶体三极管的输出特性可分三个区域，

只有当三极管工作在

区时，关系式

Ic

Ib才成立。

3、场效应管可分为结型场效应管和 型场效应管两种类型。

4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大

电压。

5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应

保留其内阻。

6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。

7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。

8、放大电路的直流通路用于研究 。

9、理想运放的两个输入端虚短是指 。

10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然

存在。若输出电压置零后反馈仍然存在则为 。

11、仅存在于放大电路的直流通路中的反馈称为 。

12、通用集成运放电路由输入级、中间级、 和 四部分组成。

13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相

位关系。

14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应

管的

区相类比，而场效应管的可变电阻区则可以和三极管的

相类比。

二、单项选择题（共 10题，每题2 分，共20分；将正确选项的标号填在答题纸上）

1、稳压二极管的反向电流小于 Izmin时，稳压二极管 。

A：稳压效果变差 B ：仍能较好稳压，但稳定电压变大

C：反向截止

D

：仍能较好稳压，但稳定电压变小

2、如果在 PNP型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态

为 。

A：饱和状态 B：截止状态

C：放大状态 D：不能确定

3、已知两只晶体管的电流放大系数 β分别为50和100，现测得放大电路中这两只管子两个电极的电

流如图1所示。关于这两只三极管，正确的说法是 。

图1(a) 图1(b) 图2

A ：（b）图中电流为5.1mA的电极为发射极。

B：（a）图中电流为10μA的电极为集电极。

C：（a）图中电流为1mA的电极为发射极。

D：（b）图中没有标电流的电极为基极。

4、电路如图2所示，二极管导通电压 UD＝0.7V，下列说法正确的是 。

A：若U1 U2二极管D1和D2一定同时导通。

B：若U1 U2二极管D1和D2不可能同时导通。

C：若U1 U2输出电压将不唯一。

D：输出电压与输出端是否接负载无关。

5、工作在放大区的某三极管，如果当IB从20μA变化到10μA，IC从2mA变为1mA，那么它的β约为 。

Ａ：90

B：－90

Ｃ：100 D：－100

6、图3中所示为某基本共射放大电路的输出特性曲线，静态工作点由

Q3点移动到

Q4

点可能的原因

是 。

A：集电极电源+VCC电压变高B：集电极负载电阻C：基极电源+VBB电压变高D：基极回路电阻7、关于单管放大电路的三种基本接法，正确的说法是。

RC变高

Rb变高。

A：共射放大电路只能放大电压，不能放大电流。

B：共集放大电路既能放大电流，又能放大电压。

C：共基放大电路只能放大电压，不能放大电流。

D：共集放大电路和共基放大电路都能放大电压。

8、图

4所示各电路有可能能够放大正弦交流信号的是

。

图 4 A：(a) 图

B：(b)

图

C：(c)

图

D：(d)

图

9、在输入量不变的情况下，若引入反馈后 ，则说明引入的反馈是负反馈。

Ａ：输入电阻增大 Ｂ：输出量增大

Ｃ：净输入量增大 Ｄ：净输入量减小

10、为了稳定放大电路的输出电流，应当引入 反馈。

Ａ：电压反馈 Ｂ：电流反馈

Ｃ：串联反馈 Ｄ：并联反馈

四、判断图 5所示各电路引入的负反馈的类型 ,从四个备选项中选择正确的选项 , 将正确选项的标号

填在答题纸上，答在试卷上的无效； (共4题，每题2 分，共8 分)

本题的备选答案如下：

A：电压并联负反馈 B：电压串联负反馈 C：电流串联负反馈 D：电流并联负反馈

1、图5（a）引入的反馈的类型为 。 2、图5（b）引入的反馈的类型为 。

3、图5（c）引入的反馈的类型为 。 4、图5（d）引入的反馈的类型为 。

图

5(a)

图

5(b)

图

5(c)

图

5(d)

五、分析图6所示放大电路中 T1和T2及其周边元件组成的放大电路的组态，并画出其交流通路和微

变等效电路（第 1至2小题每题2分，第3小题8分，共12分，将答案做在答题纸的相应位置）

1、图6中T1组成 放大电路。 2、图6中T2组成 放大电路。

3、画出图

6所示放大电路的交流通路和微变等效电路。

图6 图7

六、分析计算题（共 3题，每题10分，共30分，答案一律写在答题纸的指定位置处）

1、（本题10分）

电路如图7所示,已知电路中晶体管的 ＝100，rbe=1kΩ，RL=1.5kΩ,Rc=3kΩ,VCC＝12V。

（1）现已测得静态管压降 UCEQ＝6V，估算Rb约为多少千欧；（4分）

（2）求动态参数Au、Ri和Ro；（6分）

2、（本题10分）

实验电路如图8(a)所示，示波器（已校准）X轴扫描档位为0.25ms/div，输入、输出信号对应通道的 Y

轴档位分别为10mV/div和1V/div，图8(b)是甲同学做实验时在双踪示波器观测到的输入信号 ui（上）

和输出信号 uo（下）；图8(c)是乙同学做实验时在双踪示波器观测到的输入信号 ui（上）和输出信号

uo（下）。

（1）甲、乙两同学哪个同学实验电路参数调整的合理？并根据该同学观察到的波形求输入信号的频

率f及电压放大倍数Au。（6分）

（2）电路参数调整的不合理的同学所观察到的输出波形出现了何种失真？如何调整 R 才能消除这种

失真？（4分）

图8(a) 图8(b) 图8(c)

3、（本题10分）

已知 u

I1 V u

I2 V u

I3 V u

I4 V

1, 2, 3, 4，分别求图9(a)和图9(b)中的输出电压uo。

图9(a) 图9(b)

参考答案

一、填空题（每空 1分，共20分）

1、 晶体管中自由电子和空穴两种载流子同时参与导电 。

2、 放大 。3、 绝缘栅型（或MOS） 。4、 射 。

5、 容量大的电容 ； 直流电源 。6、 直接耦合 ； 阻容耦合 。

7、 栅 ； 源 。8、 静态工作点 。

9、 集成运放的两个输入端的电位无穷接近，但又不是真正短路的特点 。

10、 电流反馈 。11、 直流反馈 。12、 输出级 ； 偏置电路。

13、 输入端 ； 输出端 。14、 恒流区 ； 饱和区 。

二、单项选择题（每小题 2分，共20分）

题号 1 2 3 4 5 6 7 8 9 10

答案 ACABCA C B D B

四、判断负反馈类型(每小题2 分，共8 分)

1、B 2、C 3、A 4、D

五、分析题（第 1至2小题每题3分，第3小题6分，共12分）

1、图6 中T1组成 共射放大电路。

2、图6 中T2组成 共射放大电路。

3、图6 所示电路的交流通路和微变等效电路如下：

图6所示电路的交流通路

图6所示电路的微变等效电路

六、分析计算题（每题 10分，共

30分）

1、（本题共10分）

解：

（1）求解

Rb

（共

4分）

ICQ VCC UCEQ

2mA

Rc

IBQ ICQ

20μA

Rb VCC UBEQ

565k

IBQ

（ 2）求动态参数Au、Ri和：Ro：（共6分）图七所示放大电路的微变等效电路为：

(RC//RL) 100(3//1.5)

Au 100

rbe 1

RiRb//rbe 565//11K

Ro Rc 3K

2、（本题共10分）

解：

（1）甲同学电路参数调整的合理；（共6分）

由图知：T 2 0.25 0.5mS，Uipp1.510 15mV，Uopp3.213.2V

信号的频率f 1 1

2KHZ

T 0.5mS

Uopp

3.2V

21.3

Au

15mV

Uipp

（2）电路参数调整的不合理的同学，也就是乙同学，观察到的输出波形发生了截止失真；调整 R使

之减小可以消除该失真。（共4分）

3、（本题共10分）

解：（每小题5分，不要求详细步骤）

uO Rf(uI2 uI1) 8(uI2uI1)

（a） R1

8(2 1) 8V

（b）uO Rf

uI1 Rf

uI2 Rf

uI3 Rf

uI4

R1 R2 R3 R4

20uI1 20uI240u13 u14

20 1 20 2 40 3 4

64V
