模拟电子技术-学期期末试题及答案
一、空题：
1.写出下列正弦波电压信号的表达式：
a．峰—峰值10V，频率10kHz ( )
b．均方根值220V，频率50Hz ( )
c．峰—峰值100mV，周期1ms（ ）
d．峰—峰值0.25V，角频率1000rad/s( )；
2.某放大电路输入端测量到输入正弦信号电流和电压的峰—峰值分别为5μA和5 mA，输出端接2kΩ电阻负
载，测量到正弦电压信号峰—峰值1V，则Av( )AI( )Ap( )；
3.一电压放大电路输出端接1kΩ负载电阻时，输出电压为1V，负载电阻断开时，输出电压上升到1.1V。则
该放大电路的输出电阻R。为（ ）；
4.某放大电路输入信号为10pA时，输出为500 mV，它的增益是（ ），属于（ ）放大电路；
5.方波电压信号加在一个电阻R两端，试用公式P = 计算方波信号的傅里叶展开式中直流分量
的功率（ ）；
二．选择题：
1．在电压放大电路的高频截止频率点，电压增益比中频区增益下降3dB，这时在相同输入电压条件下，与
中频区比较，输出电压下降为（ ）；
A．1 B．10 C．1．414 D．0．707
2．当负载电阻RL = 1kΩ时，电压放大电路输出电压比负载开路时输出电压减少20%，该放大电路的输出电
阻R。（ ）；
A．0．25 kΩ B．0．5 kΩ C．1 kΩ D．1．5kΩ
3．如图所示电流放大电路的输出端直接与输入端相连，则输出电阻Ri（ ）
oV1RoR
s
V1I
1I
iR2I
A．R1 B．（1+β）R1 C．R1/ 1+β D．R1/ β
二、计算题：
1．某放大电路输入电阻为Ri=10 kΩ，如果用1μA电流源驱动，放大电路短路输出电流为10 mA，开路输
出电压为10V。求放大电路接4 kΩ负载电阻时的电压增益AV，电流增益AI和功率增益AP，并分别转换
成dB数表示。
2．有以下三种放大电路备用：
一、填空（共20空，每空1分，共20分，所有答案均填写在答题纸上）1、晶体管三极管被称为双极型晶体管是因为
。
2、晶体三极管的输出特性可分三个区域，
只有当三极管工作在
区时，关系式
Ic
Ib才成立。
3、场效应管可分为结型场效应管和 型场效应管两种类型。
4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大
电压。
5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应
保留其内阻。
6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。
7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。
8、放大电路的直流通路用于研究 。
9、理想运放的两个输入端虚短是指 。
10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然
存在。若输出电压置零后反馈仍然存在则为 。
11、仅存在于放大电路的直流通路中的反馈称为 。
12、通用集成运放电路由输入级、中间级、 和 四部分组成。
13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相
位关系。
14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应
管的
区相类比，而场效应管的可变电阻区则可以和三极管的
相类比。
二、单项选择题（共 10题，每题2 分，共20分；将正确选项的标号填在答题纸上）
1、稳压二极管的反向电流小于 Izmin时，稳压二极管 。
A：稳压效果变差 B ：仍能较好稳压，但稳定电压变大
C：反向截止
D
：仍能较好稳压，但稳定电压变小
2、如果在 PNP型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态
《模拟电⼦技术基础》基本概念复习题及答案
《模拟电⼦技术基础》基本概念复习题
⼀、判断题1、 凡是由集成运算放⼤器组成的电路都可以利⽤“虚短”和“虚断”的概念求解运算关系。×
2、 凡是运算电路都可利⽤“虚短”和“虚断”的概念求解运算电路。√
3、 理想运放不论⼯作在线性区还是⾮线性区状态都有v N = v P 。×
4、 当集成运放⼯作在闭环时，可运⽤虚短和虚断概念分析。×
5、 在运算电路中，同相输⼊端和反相输⼊端均为“虚地”。×
6、 在反相求和电路中，集成运放的反相输⼊端为虚地点，流过反馈电阻的电流基本上等于各输⼊电流之代数和。√
7、 温度升⾼后，本征半导体中⾃由电⼦和空⽳数⽬都增多，且增量相同。 √
8、 因为N 型半导体的多⼦是⾃由电⼦，所以它带负电。×
9、 因为P 型半导体的多⼦是空⽳，所以它带正电。×
10、
在N 型半导体中如果掺⼊⾜够量的三价元素，可将其改型为P 型半导体。√ 11、
稳压管⼯作在截⽌区时，管⼦两端电压的变化很⼩。× 12、BJT 型三极管是电流控制型有源器件，基极电流i b 与集电极电流i c 的关系为c b i i β=。×
13、
放⼤电路必须加上合适的直流电源才可能正常⼯作。√ 14、
放⼤电路⼯作时所需要的能量是由信号源提供的。× 15、
放⼤电路中输出的电流和电压都是由有源元件提供的。× 16、 由于放⼤的对象是变化量，所以当输⼊信号为直流信号时，任何放⼤电路的输出都毫⽆变化。×17、
共集电极电路没有电压和电流放⼤作⽤。√ 18、
共集放⼤电路⽆电压放⼤作⽤，但有功率放⼤作⽤。√ 19、
只有电路既放⼤电流⼜放⼤电压，才称其有放⼤作⽤。× 20、
放⼤电路中各电量的交流成分是交流信号源提供的。× 21、
射极输出器即是共射极放⼤电路，有电流和功率放⼤作⽤。× 22、
只要是共射放⼤电路，输出电压的底部失真都是饱和失真。× 23、
放⼤器的输⼊电阻是从输⼊端看进去的直流等效电阻。× 24、
输出电阻越⼤，放⼤电路带负载的能⼒越弱。√25、

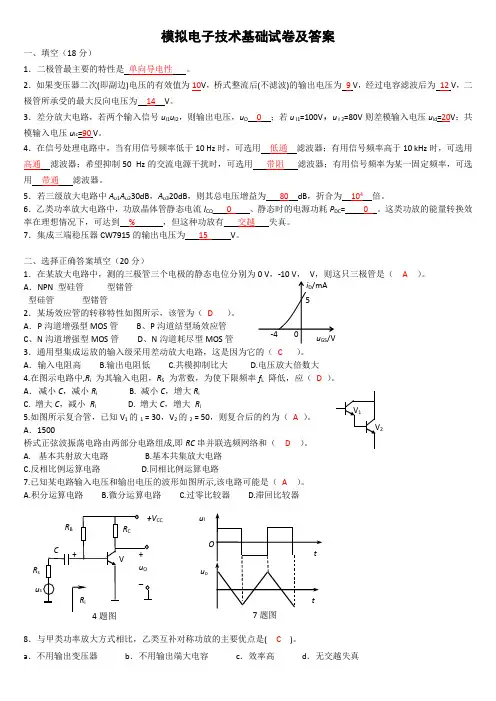

模拟电子技术基础试卷及答案
一、填空（18分）
1．二极管最主要的特性是 单向导电性 。
2．如果变压器二次(即副边)电压的有效值为10V，桥式整流后(不滤波)的输出电压为 9 V，经过电容滤波后为 12 V，二极管所承受的最大反向电压为 14 V。
3．差分放大电路，若两个输入信号uI1uI2，则输出电压，uO 0 ；若u I1=100V，u I 2=80V则差模输入电压uId=20V；共模输入电压uIc=90 V。
4．在信号处理电路中，当有用信号频率低于10 Hz时，可选用 低通 滤波器；有用信号频率高于10 kHz时，可选用
高通 滤波器；希望抑制50 Hz的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。
5．若三级放大电路中Au1Au230dB，Au320dB，则其总电压增益为 80 dB，折合为 104 倍。
6．乙类功率放大电路中，功放晶体管静态电流ICQ 0 、静态时的电源功耗PDC= 0 。这类功放的能量转换效率在理想情况下，可达到 % ，但这种功放有 交越 失真。
7．集成三端稳压器CW7915的输出电压为 15 V。
二、选择正确答案填空（20分）
1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V， V，则这只三极管是（ A ）。
A．NPN 型硅管 型锗管
型硅管 型锗管
2．某场效应管的转移特性如图所示，该管为（ D ）。
A．P沟道增强型MOS管 B、P沟道结型场效应管
C、N沟道增强型MOS管 D、N沟道耗尽型MOS管
3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。
A．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大
