阀门图例
序 号 名 称 图 例 备 注
1 闸阀
2 角阀
3 三通阀
4 四通阀
5 截止阀
6 电动阀
7 液动阀
8 气动阀
9 减压阀 左侧为高压端
10 旋塞阀
11 底阀
12 球阀
13 隔膜阀
14 气开隔膜阀
15 气闭隔膜阀
16 温度调节阀
17 压力调节阀
18 电磁阀
19 止回阀
20 消声止回阀
21 蝶阀
22 弹簧安全阀
23 平衡锤安全阀
24 自动排气阀
25 浮球阀
26 延时自闭冲洗阀
27 疏水阀
补充说明：
阀门图例应以图样表示，不得以文字代替绘图。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。
阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

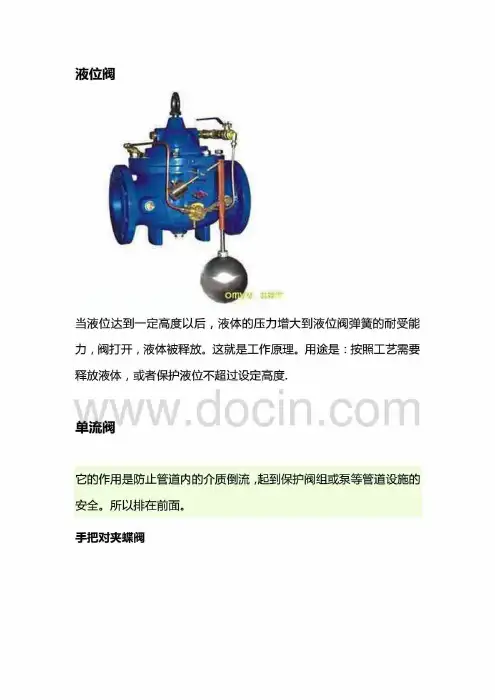

液位阀
当液位达到一定高度以后，液体的压力增大到液位阀弹簧的耐受能
力，阀打开，液体被释放。这就是工作原理。用途是：按照工艺需要
释放液体，或者保护液位不超过设定高度.
单流阀
它的作用是防止管道内的介质倒流，起到保护阀组或泵等管道设施的
安全。所以排在前面。
手把对夹蝶阀 对夹蝶阀的蝶板安装于管道的直径方向。
水流指示器
水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食
品、电厂、泵等工业生产管路中，通过视窗能随时观察液体、气体、
蒸汽等介质的浑浊度且计量介质流动速度反应情况，是保障正常生产
保证产品质量不可缺少的管道附件之一。其连接方式包括螺纹式；法
兰式；焊接式。水流指示器也可用于自动喷水灭火系统，它可以安装
在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，
此电信号可送到电控箱，但通常不用作启动消防水泵的控制开关。
电动快速排气阀
排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、
地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的
空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过
程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气
柱，因为有水的补充，所以经常有气体产生。
信号阀 对于自动喷淋中，水流指示器前宜设信号阀。
ZSDF型消防信号蝶阀：用途：ZSDF型消防信号蝶阀的顶部设有
阀门启闭电信号装置，当阀门被误关闭25%（全开度的4/1）时，电
信号装置便输出被误关闭的信号到消防控制中心。所以此蝶阀是消防
自动喷水灭火系统的最佳配套产品。结构特点及工作原理：该蝶阀的
电信号装置设计蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在
精密全封闭的机电装置内，设有阀门开启度机械指示和进口电气元件及防锈机件。输出信号长期稳定可靠。
阀门有个电节点，用信号线引出至消控中心，信号线电压12v 。
其实就是阀门开启、关闭，有信号传到消控中心，便于监控，阀门除
了有电节点外，跟普通阀门没有多少区别，也有信号蝶阀。
表3.0.1 管道图例
序 号 名 称 图 例 备 注
1 生活给水管
2 热水给水管
3 热水回水管
4 中水给水管
5 循环给水管
6 循环回水管
7 热媒给水管
8 热媒回水管
9 蒸汽管
10 凝结水管
11 废水管 可与中水源水管合用
12 压力废水管
13 通气管
14 污水管
15 压力污水管
16 雨水管
17 压力雨水管
18 膨胀管
19 保温管
20 多孔管
21 地沟管
22 防护套管
23 管道立管 X：管道类别
L：立管
1：编号
24 伴热管
25 空调凝结水管
26 排水明沟
27 排水暗沟
注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。
3.0.2 表3.0.2 管道附件
序 号 名 称 图 例 备 注
1 套管伸缩器
2 方形伸缩器
3 刚性防水套管
4 柔性防水套管
5 波纹管
6 可曲挠橡胶接头
7 管道固定支架
8 管道滑动支架
9 立管检查口
10 清扫口
11 通气帽
12 雨水斗
13 排水漏斗
14 圆形地漏 通用。如为无水封，地漏应加存水弯
15 方形地漏
16 自动冲洗水箱
17 挡墩
18 减压孔板
19 Y形除污器
20 毛发聚集器
21 防回流污染止回阀
22 吸气阀
3.0.3
表3.0.3 管道连接
序 号 名 称 图 例 备 注
1 法兰连接
2 承插连接
3 活接头
4 管堵
5 法兰堵盖 6 弯折管 表示管道向后及向下弯转90°
7 三通连接
8 四通连接
9 盲板
10 管道丁字上接
11 管道丁字下接
12 管道交叉 在下方和后面的管道应断开
表3.0.1 管道图例
序 号 名 称 图 例 备 注
1 生活给水管
2 热水给水管
3 热水回水管
4 中水给水管
5 循环给水管
6 循环回水管
7 热媒给水管
8 热媒回水管
9 蒸汽管
10 凝结水管
11 废水管 可与中水源水管合用
12 压力废水管
13 通气管
14 污水管
15 压力污水管
16 雨水管
17 压力雨水管
18 膨胀管
19 保温管
20 多孔管
21 地沟管
22 防护套管
23 管道立管 X：管道类别
L：立管
1：编号
24 伴热管
25 空调凝结水管
26 排水明沟
27 排水暗沟
注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。 3.0.2
表3.0.2 管道附件
序 号 名 称 图 例 备 注
1 套管伸缩器
2 方形伸缩器
3 刚性防水套管
4 柔性防水套管
5 波纹管
6 可曲挠橡胶接头
7 管道固定支架
8 管道滑动支架
9 立管检查口
10 清扫口
11 通气帽
12 雨水斗
13 排水漏斗
14 圆形地漏 通用。如为无水封，地漏应加存水弯
15 方形地漏
16 自动冲洗水箱
17 挡墩
18 减压孔板
19 Y形除污器
20 毛发聚集器
21 防回流污染止回阀
22 吸气阀
3.0.3
表3.0.3 管道连接
序 号 名 称 图 例 备 注
1 法兰连接
2 承插连接 3 活接头
4 管堵
5 法兰堵盖
6 弯折管 表示管道向后及向下弯转90°
7 三通连接
8 四通连接
9 盲板
10 管道丁字上接
11 管道丁字下接
12 管道交叉 在下方和后面的管道应断开
3.0.4
