表3.0.2 管道附件
序 号 名 称 图 例 备 注
1 套管伸缩器
2 方形伸缩器
3 刚性防水套管
4 柔性防水套管
5 波纹管
6 可曲挠橡胶接头
7 管道固定支架
8 管道滑动支架
9 立管检查口
10 清扫口
11 通气帽
12 雨水斗
13 排水漏斗
14 圆形地漏
通用。如为无水封，地漏应加存水
弯
15 方形地漏
16 自动冲洗水箱
17 挡墩
18 减压孔板
19 Y形除污器
20 毛发聚集器
21 防回流污染止回阀
22 吸气阀
3.0.3 管道连接的图例宜符合表3.0.3的要求。
表3.0.3 管道连接
序 号 名 称 图 例 备 注
1 法兰连接
2 承插连接
3 活接头
4 管堵
5 法兰堵盖
6 弯折管
表示管道向后及向下弯
转90°
7 三通连接
8 四通连接
9 盲板
10 管道丁字上接
11 管道丁字下接
12 管道交叉
在下方和后面的管道应
断开
3.0.4 管件的图例宜符合表3.0.4的要求。
表3.0.4 管件
序 号 名 称 图 例 备 注
1 偏心异径管
2 异径管
3 乙字管
4 喇叭口
5 转动接头
6 短管
7 存水弯
8 弯头
9 正三通
10 斜三通
11 正四通
12 斜四通
13 浴盆排水件
3.0.5 阀门的图例宜符合表3.0.5的要求。
表3.0.5 阀门
序 号 名 称 图 例 备 注
1 闸阀
2 角阀
3 三通阀
4 四通阀
5 截止阀
6 电动阀
7 液动阀
8 气动阀
9 减压阀
左侧为高压端
10 旋塞阀
11 底阀
12 球阀
13 隔膜阀
14 气开隔膜阀
15 气闭隔膜阀
16 温度调节阀
17 压力调节阀
18 电磁阀
19 止回阀
20 消声止回阀
21 蝶阀
22 弹簧安全阀
23 平衡锤安全阀
24 自动排气阀
25 浮球阀
26 延时自闭冲洗
阀
27 吸水喇叭口
28 疏水器
3.0.6 给水配件的图例宜符合表3.0.6的要求。
阀门图例
序 号 名 称 图 例 备 注
1 闸阀
2 角阀
3 三通阀
4 四通阀
5 截止阀
6 电动阀
7 液动阀
8 气动阀
9 减压阀 左侧为高压端
10 旋塞阀
11 底阀
12 球阀
13 隔膜阀
14 气开隔膜阀
15 气闭隔膜阀
16 温度调节阀
17 压力调节阀
18 电磁阀
19 止回阀
20 消声止回阀
21 蝶阀
22 弹簧安全阀
23 平衡锤安全阀
24 自动排气阀
25 浮球阀
26 延时自闭冲洗阀
27 疏水阀
补充说明：
阀门图例应以图样表示，不得以文字代替绘图。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。
阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

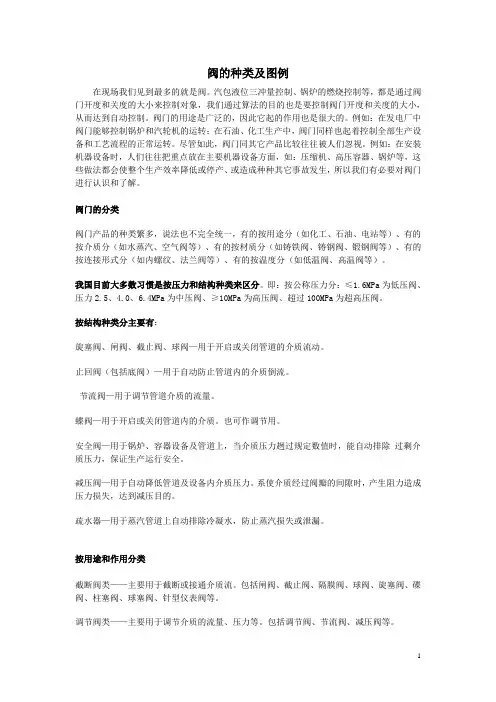

1 阀的种类及图例
在现场我们见到最多的就是阀。汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。阀门的用途是广泛的，因此它起的作用也是很大的。例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。尽管如此，阀门同其它产品比较往往被人们忽视。例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类
阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：
旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除 过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类
截断阀类——主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
-
.
.
-可修编- 序 号 名 称 图 例
备 注
1
套管伸缩器
2 方形伸缩器
3 刚性防水套管
4 柔性防水套管
5 波纹管
6 可曲挠橡胶接头
7 管道固定支架
8 管道滑动支架
9 立管检查口
10 清扫口
11 通气帽
12 雨水斗
-
.
.
-可修编- 管道连接
序 号 名 称 图 例 备 注
1 法兰连接
2 承插连接
3 活接头
4 管堵
5 法兰堵盖 13 排水漏斗
14 圆形地漏 通用。如为无水封，地漏应加存水弯
15 方形地漏
16 自动冲洗水箱
17 挡墩
18 减压孔板
19 Y形除污器
20 毛发聚集器
21 防回流污染止回阀
22 吸气阀
-
