软岩巷道支护技术

煤矿软岩巷道支护技术摘要:本文主要对煤矿软岩巷道支护技术进行了分析,概述了软岩的概念和分类以及软岩的工程特征,并探讨了煤矿软岩巷道支护存在的问题,最后从三个方面对煤矿软岩巷道支护技术问题进行了研究,具体包括软岩巷道支付的技术关键分析,最佳支护时间分析以及软岩巷道支护的对策。

关键词:软岩巷道联合支护巷道变形1 软岩的基本概念1.1 软岩的基本概念工程软岩是指在工程力作用下能产生显著塑性变形的工程岩体。

目前流行的软岩定义强调了软岩的软、弱、松、散等低强度的特点,同时应强调软岩所承受的工程力荷载的大小,强调从软岩的强度和工程力荷载的对立统一关系中分析、把握软岩的相对性实质。

该定义的主题词是工程力、显著变形和工程岩体。

工程岩体是软岩工程研究的主要对象,是巷道、边坡、基坑开挖扰动影响范围之内的岩体,包含岩块、结构面及其空间组合特征。

工程力是指作用在工程岩体上的力的总和,它可以是重力、构造残余应力、水的作用力和工程扰动力以及膨胀应力等;显著塑性变形是指以塑性变形为主体的变形量超过了工程设计的允许变形值并影响了工程的正常使用,显著塑性变形包含显著的弹塑性变形、黏弹塑性变形,连续性变形和非连续性变形等。

此定义揭示了软岩的相对性实质,即取决于工程力与岩体强度的相互关系。

当工程力一定时,不同岩体,强度高于工程力水平的大多表现为硬岩的力学特性,强度低于工程力水平的则可能表现为软岩的力学特性;对同种岩石,在较低工程力作用下,表现为硬岩的变形特性,在较高工程力的作用下则可能表现为软岩的变形特性。

1.2 软岩的工程特性软岩有两个工程特性:软岩临界载荷和软化临界深度,它揭示了软岩的相对性实质。

(1)软化临界深度:与软化临界荷载相对应的存在着软化临界深度。

一般来讲,软化临界深度也是一个客观量。

当巷道的位置大于某一开采深度时,围岩产生明显的塑性大变形、大地压和难支护的现象;但当巷道位置较浅,小于某一深度时,大变形、大地压的现象明显消失。

当代化工研究99Modern Chemical Research丿丿2019•06技术应用与研究深井软岩巷道支护技术研究*刘廷（汾西矿业正佳煤业有限责任公司山西041399）摘要：正佳煤矿巷道围岩属于软岩巷道，巷道掘进支护后围岩变形量大，且难以控制，基于此，笔者在对巷道破坏影响因素分析的基础上，对矿井的软岩巷道支护方案进行了设计，并对巷道支护效果进行监测分析，结果表明：采用锚网索喷支护+底板采用注浆锚杆联合支护方式进行巷道支护在控制围岩变形和治理软岩巷道底臓等方面具有良好的效果”关键词：煤矿；软岩巷道；底鼓；围岩控制中图分类号：T文献标识码：AStudy on Support Technology of Soft Rock Roadway in Deep MineLiu Ting(Fenxi Mining Zhengjia Coal Industry CO.,LTD.,Shanxi,041399)Abstracts The surrounding rock of Z hengjia Coal Mine roadway belongs to soft rock roadway,and the deformation of s urrounding rock after roadway excavation and support is large and difficult to control.Based on the analysis of i nfluencing f actors of r oadway damage,the author designs the supporting scheme of s oft rock roadway in mine,and monitors and analyses the supporting effect of r oadway.The roadway support with bolt-mesh-cable-shotcrete support and f loor combined with grouting-bolt support has good effect in controlling surrounding rock deformation and controlling floor heave of s oft rock roadway.Key words：coal mine；soft rock roadway；floor heave\surrounding rock control1•矿井概况正佳煤矿巷道围岩属于I类软岩，矿井主采的煤层为3号煤层，埋藏深度在600〜800m之间，平均深度在700m,矿井属于深部开采矿井，地应力较高。

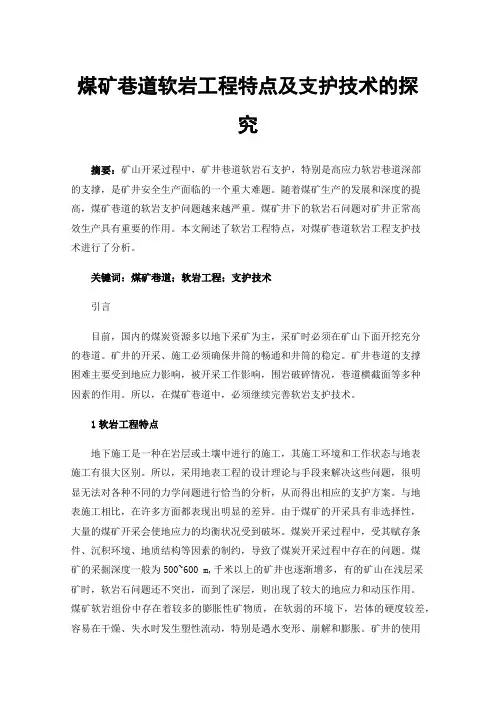

煤矿巷道软岩工程特点及支护技术的探究摘要：矿山开采过程中，矿井巷道软岩石支护，特别是高应力软岩巷道深部的支撑，是矿井安全生产面临的一个重大难题。

随着煤矿生产的发展和深度的提高，煤矿巷道的软岩支护问题越来越严重。

煤矿井下的软岩石问题对矿井正常高效生产具有重要的作用。

本文阐述了软岩工程特点，对煤矿巷道软岩工程支护技术进行了分析。

关键词：煤矿巷道；软岩工程；支护技术引言目前，国内的煤炭资源多以地下采矿为主，采矿时必须在矿山下面开挖充分的巷道。

矿井的开采、施工必须确保井筒的畅通和井筒的稳定。

矿井巷道的支撑困难主要受到地应力影响，被开采工作影响，围岩破碎情况，巷道横截面等多种因素的作用。

所以，在煤矿巷道中，必须继续完善软岩支护技术。

1软岩工程特点地下施工是一种在岩层或土壤中进行的施工，其施工环境和工作状态与地表施工有很大区别。

所以，采用地表工程的设计理论与手段来解决这些问题，很明显无法对各种不同的力学问题进行恰当的分析，从而得出相应的支护方案。

与地表施工相比，在许多方面都表现出明显的差异。

由于煤矿的开采具有非选择性，大量的煤矿开采会使地应力的均衡状况受到破坏。

煤炭开采过程中，受其赋存条件、沉积环境、地质结构等因素的制约，导致了煤炭开采过程中存在的问题。

煤矿的采掘深度一般为500~600 m,千米以上的矿井也逐渐增多，有的矿山在浅层采矿时，软岩石问题还不突出，而到了深层，则出现了较大的地应力和动压作用。

煤矿软岩组份中存在着较多的膨胀性矿物质，在软弱的环境下，岩体的硬度较差，容易在干燥、失水时发生塑性流动，特别是遇水变形、崩解和膨胀。

矿井的使用寿命一般可以达到一百多年，而矿井的巷道由于使用寿命的差异，往往比隧洞的寿命要长，而且软岩巷道具有较大的时间限制。

2煤矿巷道软岩工程支护技术2.1支护技术理论一是加固岩体的力学性能。

在改善围岩的围岩压力、增大围压、增强围压体的受力的基础上，还改善了被锚岩体的力学特性，增强了岩体的峰值和岩体的参与强度。

深部软岩巷道支护技术研究1. 引言1.1 研究背景深部软岩巷道是指岩石中深埋处于较高地应力状态下的巷道。

由于深部软岩的强度较低，岩溶作用较强，岩体结构较复杂，深部软岩巷道在工程施工中往往面临较大的支护难度和风险。

随着我国经济建设和交通基础设施建设的不断发展，深部软岩巷道工程的需求越来越大，对支护技术提出了更高的要求。

目前，国内外对深部软岩巷道支护技术的研究也逐渐增多，一些新的支护方法不断涌现，为工程实践提供了更多选择。

由于深部软岩巷道的特殊性和复杂性，现有的支护技术仍存在许多不足之处，例如支护效果不理想、施工难度大、施工周期长等问题。

对深部软岩巷道支护技术的研究仍然具有重要意义，有待进一步深入探讨和改进。

【研究背景】的明确，有助于引导研究人员深入开展相关工作，提高深部软岩巷道工程施工的技术水平和质量。

1.2 研究目的研究目的主要是通过对深部软岩巷道支护技术的研究，探讨如何有效地提高巷道的稳定性和安全性，降低工程施工风险，为工程建设提供可靠的技术支持。

具体包括以下几个方面的目的：1. 分析深部软岩巷道的岩体特征，了解其力学性质和变形规律，为选择合适的支护措施提供依据。

2. 探索深部软岩巷道支护技术的研究方法，寻找适合实际工程的有效解决方案。

3. 改进和创新现有的支护技术，提高巷道的支护效果和工程质量。

4. 基于实践案例的经验总结，提出结论，并为未来深部软岩巷道支护技术的研究方向和应用推广提供建议和借鉴。

1.3 国内外研究现状国内外在深部软岩巷道支护技术方面的研究取得了一定的进展。

国内主要集中在深部软岩巷道支护技术的应用实践和经验总结上，已形成了一套较为成熟的支护技术体系。

采用高强度锚杆支护、锚网喷锚等技术，有效控制软岩巷道的塌方和失稳问题。

而国外则更注重对深部软岩巷道岩体特征及支护技术的理论研究，以及新型材料和装备的应用。

在岩体力学、岩土工程、支护材料等方面取得了很多创新性成果。

目前国内外在深部软岩巷道支护技术研究中仍存在一些共性问题，如对于软岩巷道的合理支护结构设计以及支护材料的选择等方面的系统研究不足。

软岩巷道支护技术分析【摘要】在煤矿生产建设的过程中，软岩巷道的支护与加固一直是一项建筑难题，尤其是在高应力软岩巷道的支护中，控制起来比较困难。

对软岩巷道支护技术的相关问题研究，不仅够提高软岩巷道控制水平，对整个软岩工程建设也有重要的现实意义。

【关键词】软岩巷道；支护；技术我国煤炭产量与消耗量都居世界第一，煤炭工业对我国的经济发展与人们的生产生活息息相关。

大量的煤炭需求，使得我国煤炭的开采进度逐年加快，而伴随着煤炭资源的减少，其开采难度也进一步加大，煤炭开釆面临着更为复杂的地质条件与开采难度。

其中，很多巷道都需要布置在软岩中或巷道的围岩较为破碎的地质区域中。

这样的结构通常比较松散且容易破碎，抗高压的能力较低，在防护与维修方面，不但频率较高，控制技术也有困难。

据统计，我国煤炭巷道年掘进量已经超过6000千米，其中软弱及破碎围岩中的巷道掘进量大约占10%，其中每年需要返修、维护的软岩巷道大约在100千米左右。

软岩巷道的维护，不但影响了煤炭生产效率，给煤炭企业经济效益带来较大影响，最重要的是给巷道的安全带来了巨大的隐患，危及井下工作人员的生命安全。

一、软岩巷道概述1.软岩的概念与分类软岩是一种复杂的岩石力学介质，在特定环境下的具有明显塑性变形。

我国地质研究中，将软岩划分为地质软岩和工程软岩两大类。

地质软岩即强度低于25MPa的结构松散、节理发育、孔隙度大、胶结度差、容易风化膨胀性的一类岩体。

工程软岩是在工程力作用下，岩体发生显著塑性变形的岩体总称，是在地质软岩的基础上，强调工程力的作用效果。

2.巷道围岩变形破坏机理分析对于煤炭开采工程中，巷道围岩的变性因素要成为人们主要的考虑内容，围岩的变形和破坏主要受到地质因素和技术因素的影响。

在地质因素方面，不同的围岩岩性和结构状态使得巷道围岩受到应力有区别，形成应力差，加上岩体本身的强度、结构、胶结程度等等方面的影响，都会对巷道围岩变形破坏。

应力作用是造成巷道围岩变形破坏的外因因素。

浅析软岩矿井巷道掘进顶板支护
软岩矿井在巷道掘进过程中，顶板支护是非常重要的一环，它直接关系到矿井巷道的
稳定性和安全性。

软岩矿井巷道在掘进过程中，常常会遇到顶板掉石、塌方等问题，因此
合理的顶板支护对于整个矿井的安全生产十分重要。

本文将从软岩矿井特点、顶板支护原则、常见顶板支护方式等方面进行分析，以期为矿井巷道顶板支护提供一些参考。

一、软岩矿井特点
软岩矿井常见于沉积盆地和构造破碎带，主要由泥岩、砂岩、页岩等组成，岩层间具
有一定的脆性，抗压强度较低。

矿井巷道在掘进过程中很容易发生顶板掉石、顶板塌方等
现象，从而威胁到矿工的安全。

在软岩矿井巷道掘进过程中，顶板支护显得尤为重要。

二、顶板支护原则
1. 采取综合支护措施
软岩矿井巷道顶板支护应该采取综合支护的措施，包括钢架支护、锚杆支护、喷网支
护等多种形式的支护手段，通过多种手段的组合使用，有效地增强矿井巷道的顶板稳定
性。

2. 选用适宜的支护材料
3. 考虑巷道变形和破坏规律
在进行顶板支护设计时，需要考虑矿井巷道的变形和破坏规律，根据巷道结构、岩层
性质、地应力等因素进行合理的设计，以保证支护效果和矿工的安全。

三、软岩矿井巷道常见顶板支护方式
1. 钢架支护
钢架支护是软岩矿井常见的一种顶板支护方式，它通过设置钢架支撑巷道的顶板，有
效地增强了顶板的稳定性。

钢架支护适用于较宽、较高的巷道，支撑效果好，使用寿命长，是软岩矿井巷道顶板支护的重要手段。

2. 锚杆支护
3. 喷网支护。

软岩巷道支护技术研究摘要：软岩巷道围岩的突出特征是围岩由非均质层状岩体组成，围岩变形不协调而容易离层和失稳，表现为巷道变形破坏明显。

本文主要就软岩的一系列相关技术进行了探讨，提出采用刚柔复合支护方法对巷道进行支护，即在支护体内设置柔性层和刚性层，柔性层释放初期高应力，刚性层控制有害变形；在受力集中的顶底角采用叠加支护，使巷道整体变形耦合；为提高软岩的开采效率提供参考。

关键词：软岩；巷道；支护；技术软岩巷道围岩属于差异性较大的非均质层状赋存，表现为围岩难以形成承载结构、强烈的两帮移近、片帮和围岩不均匀的整体下沉。

而顶板控制技术是确保支护安全的前提，顶板控制不好会给安全造成极大的被动影响，而且会造成边掘边修的现象，造成极大的人力物力的浪费，所以必须加强软岩巷道支护技术的研究。

1软岩巷道施工存在的问题巷道在施工中发现巷道矿山压力显现快，下肩窝掉包、脱层、钢带撕裂、个别铁托板变形、锚杆拔断，巷道上帮整体内敛，部分玻璃钢锚杆拉断，底臌等问题，严重影响工作面回采期间的安全。

2 巷道破坏原因分析2.1 围岩特性影响岩层松软呈粉末状，顶底板多为泥岩、砂质泥岩及灰质泥岩，巷道围岩强度低，变形量大，变形速度快，巷道施工时极易出现底鼓，从而使两帮及顶板变形加剧，松动范围扩大，矿压显现明显。

2.2 碎胀作用影响岩层中夹矸为固化程度很低的泥岩，夹矸及岩遇水变软，发生膨胀，在上覆岩层的作用下，夹矸及岩被挤压出，从而造成棚式支护的变形。

2.3 支护结构与参数不合理锚杆受力不均，在巷道的整体支护中，托板变形、杆体断裂的始终是个体。

在锚杆安装初期，由于施工机具、操作等因素的影响，锚杆施加给围岩的力就表现为大小不一，造成巷道围岩变形、运动不均，从而引起锚杆受力不均，导致个别托板变形、杆体断裂。

3软岩巷道的支护原理一般情况下，软岩巷道围岩破坏具有以下几个特点：时间效应明显、初期变形速率大、环境感知敏感和对应力扰动，所以在软岩的最大塑性承载能力下，进行巷道支护，可以取得最好支护效果。

深部软岩巷道支护技术研究引言：随着矿业和工程的发展，深部软岩巷道的建设和支护技术成为了一个重要的研究领域。

由于深部软岩具有可塑性强、容易发生塌方等特点，因此如何有效地进行巷道支护成为了一个亟待解决的问题。

本文将从深部软岩巷道支护技术的现状和挑战出发，对相关技术进行研究和分析，以期为巷道支护技术的改进和完善提供一定的参考。

1.1 巷道支护技术的主要挑战深部软岩巷道作为地下工程中较为常见的一种工程类型，其支护技术面临着多方面的挑战。

深部软岩具有较大的围岩变形和塌方的倾向，因此巷道支护需要具备较高的变形能力和抗塌方能力。

巷道支护技术需要考虑到深部软岩的高地应力、高地温以及地下水等地质条件，这为巷道支护技术的选择和应用带来了一定的困难。

深部软岩巷道通常会受到地震、爆破等外力的影响，这也给巷道支护技术带来了不小的挑战。

1.2 巷道支护技术的应用现状目前，针对深部软岩巷道支护技术的研究主要集中在钢筋混凝土支护、锚杆网支护、喷锚锚杆支护、加固型钢丝网支护等方面。

这些技术在不同程度上可以有效地改善深部软岩巷道支护的情况，但在实际应用中仍然存在一些问题，例如支护效果难以保证、施工难度大等。

如何提高深部软岩巷道支护技术的适用性和可靠性，是当前亟待解决的问题。

2.1 巷道支护材料的研究针对深部软岩巷道支护技术的研究，可以首先集中在巷道支护材料的性能改进和研究上。

有针对性地研发新型的支护材料，如新型的聚合物材料、高分子材料等，以提高支护材料的变形能力和抗压能力，从而改善巷道支护的效果。

2.2 巷道支护结构的研究可以针对深部软岩巷道支护结构进行研究。

通过改进巷道支护结构的设计和布置，提高支护结构的可靠性和耐久性，从而保证巷道的长期稳定和安全。

2.3 巷道支护技术的智能化研究也可以开展深部软岩巷道支护技术的智能化研究。

利用现代化的传感器技术和智能控制技术，实时监测巷道变形和支护结构的受力情况，提前发现巷道支护存在的问题并采取相应的措施。

第十二章软岩巷道支护第一节基本概念及变形特征一、软岩及软岩巷道的定义与分类目前对软岩及软岩巷道（工程）的定义及其基本特征尚未完全统一，但一般认为软岩是指强度低的岩体，是松散、软弱、破碎、膨胀、流变、强风化蚀变，以及高地应力岩体的统称。

软岩巷道，则指布置于上述软岩中难支护、需多次翻修和多次支护的巷道。

软岩的基本特性包括重塑性、崩解性、胀缩性、触变性、流变性。

其中，重塑性是软岩的基本属性，崩解和胀缩性是环境效应，触变性是空间效应，流变性是时间效应。

在实际工程中，往往是各种效应的综合，但有主有次，故应针对具体条件采取相应或综合措施。

软岩的工程分类，对工程设计、施工管理、定额制度、支护方式的合理选择以及改变软岩矿井技术面貌都有十分重要的意义，国内外专家学者提出的分类方案有十几种之多，应用较多的有以下几种。

1、煤矿巷道分类方案表12-1为我国《煤矿巷道软岩分类的建议》中的分类方案，将软岩分为3类，其中累计得分一项由表12-2给出。

表12-1 煤矿软岩巷道综合分类方案注：水平变形是指巷道掘出后，一次锚喷支护时，两侧墙位移的总和取大值；围岩松动圈指巷道掘进后，测得围岩纵波速度降低范围的平均值。

表12-2 煤矿巷道软岩分类判别指标2、国家软质岩分类标准《工程岩体分级标准》（1991年送审稿）中关于软质岩的国家标准是：1）岩石坚硬程度岩石坚硬程度按表12-3定性划分为较软岩、软岩和极软岩3类。

2）岩石风化程度岩石风化程度按表12-4划分为未风化至全风化5类。

表12-3 软质岩坚硬程度的定性划分表12-4 岩石风化程度的划分3）岩体完整程度的定性划分①岩体完整程度可按表12-5定性划分为完整至极破碎5类。

②结构面的结合程度，可根据结构面特征按表12-6划分为结合好至结合很差4类。

表12-5 岩体完整程度的定性划分表12-6 结构面结合程度的划分4）定量指标的确定和划分①岩石坚硬程度的定量指标采用岩石单轴饱和抗压强度（R c）。

浅议软岩巷道的支护技术张百强软岩，目前任无统一的定义，一般来讲，软岩是软弱、破碎、膨胀、流变、强风化及高应力岩体的总称。

软岩巷道围岩强度等级低，结构松软，易吸水膨胀，因而巷道围岩变形大，易发生底鼓，软岩巷道支护是煤矿巷道支护的难点和重点。

王洼煤矿600万吨/年改扩建项目11采区轨道下山全长1283m，巷道净宽4.4m，净高4.0m。

巷道揭露地层主要是侏罗系延安组，岩性以粗砂岩为主。

岩石呈灰白色，夹黄色条带，巨厚层状，粗粒砂状结构，成分：石英85﹪左右，长石10﹪左右，其他矿物5﹪左右，分选性差，次棱角状，局部含石英颗粒。

巷道掘进后，围岩变形快，矿压显现明显，流变性显著，岩石遇水泥化。

该巷道经过长期的现场观测观察后，通过科学论证，现场实践，采用多种联合支护方法，取得了显著的成果。

下面首先对软岩巷道的压力特征、软岩巷道的支护要点做一简单总结。

1.软岩巷道的围岩变形和压力特征分析软岩的力学性质对围岩稳定性有重要的影响，根据井下观测表明，软岩巷道的围岩变形有以下特征：（1）围岩变形有明显的时间效应。

初始变形速度很快，变形趋向稳定后仍以较大速度产生流变，且持续时间较长，如不采取有效的支护措施，则由于围岩变形急剧加大，势必巷道失稳破坏。

（2）围岩变形有明显的空间效应。

首先表现为围岩与掘进工作面的相应位置对其力学状态的影响，通常在距工作面1倍巷宽远的地方就基本上不受工作面掘进的制约；其次表现为巷道所在深度不仅对围岩的变形或稳定状态有明显的影响，而且影响程度比坚硬岩石大得多。

（3）围岩变形对应力扰动和环境变化非常敏感。

表现为当软岩巷道受临近开掘或修复巷道、水的侵蚀、支架折损失效，爆破震动以及采动等的影响时，都会引起巷道围岩变形的急剧增长。

（4）软岩巷道不仅顶板下沉量大和容易冒落，而且地板也强烈鼓起，并伴随两帮强烈位移，尤其是黏土层，受流水侵蚀引起的泥化导致鼓底更为明显。

（5）软岩巷道的自稳时间短。

松软岩石的自稳时间通常为几十分钟到十几小时，有的顶板一暴露就立即冒落，这主要取决于围岩暴露面的形状和面积、岩体的残余强度和原岩应力。
