涂料黏度的不同测定方法

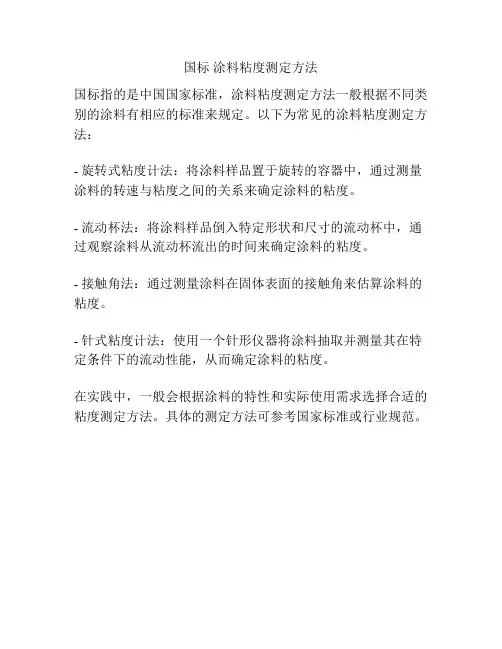

国标涂料粘度测定方法
国标指的是中国国家标准，涂料粘度测定方法一般根据不同类别的涂料有相应的标准来规定。

以下为常见的涂料粘度测定方法：
- 旋转式粘度计法：将涂料样品置于旋转的容器中，通过测量涂料的转速与粘度之间的关系来确定涂料的粘度。

- 流动杯法：将涂料样品倒入特定形状和尺寸的流动杯中，通过观察涂料从流动杯流出的时间来确定涂料的粘度。

- 接触角法：通过测量涂料在固体表面的接触角来估算涂料的粘度。

- 针式粘度计法：使用一个针形仪器将涂料抽取并测量其在特定条件下的流动性能，从而确定涂料的粘度。

在实践中，一般会根据涂料的特性和实际使用需求选择合适的粘度测定方法。

具体的测定方法可参考国家标准或行业规范。

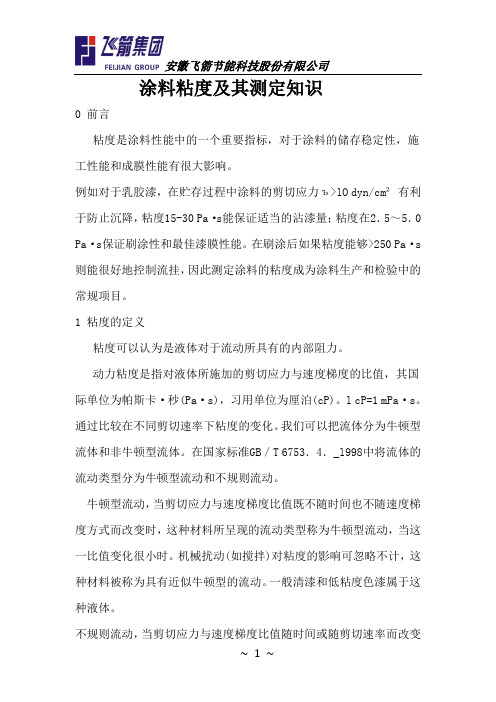

涂料粘度及其测定知识0 前言粘度是涂料性能中的一个重要指标，对于涂料的储存稳定性，施工性能和成膜性能有很大影响。

例如对于乳胶漆，在贮存过程中涂料的剪切应力ъ>lO dyn/cm²有利于防止沉降，粘度15-30 Pa·s能保证适当的沾漆量；粘度在2．5～5．0 Pa·s保证刷涂性和最佳漆膜性能。

在刷涂后如果粘度能够>250 Pa·s 则能很好地控制流挂，因此测定涂料的粘度成为涂料生产和检验中的常规项目。

1 粘度的定义粘度可以认为是液体对于流动所具有的内部阻力。

动力粘度是指对液体所施加的剪切应力与速度梯度的比值，其国际单位为帕斯卡·秒(Pa·s)，习用单位为厘泊(cP)。

l cP=1 mPa·s。

通过比较在不同剪切速率下粘度的变化。

我们可以把流体分为牛顿型流体和非牛顿型流体。

在国家标准GB／T 6753．4．_l998中将流体的流动类型分为牛顿型流动和不规则流动。

牛顿型流动，当剪切应力与速度梯度比值既不随时间也不随速度梯度方式而改变时，这种材料所呈现的流动类型称为牛顿型流动，当这一比值变化很小时。

机械扰动(如搅拌)对粘度的影响可忽略不计，这种材料被称为具有近似牛顿型的流动。

一般清漆和低粘度色漆属于这种液体。

不规则流动，当剪切应力与速度梯度比值随时间或随剪切速率而改变时。

这种材料所呈现的流动类型称为不规则流动。

2 涂料粘度的测定方法涂料粘度的测定方法很多，包括流出杯、斯托默粘度计、落球粘度计、旋转粘度计、毛细管粘度计，锥板粘度计等等。

2．1 涂料粘度测定的国家标准2．1．1 流出杯法流出杯是在实验室，生产车间和施工场所最容易获得的涂料粘度测量仪器。

由于流量杯容积大，流出孔粗短，因此操作、清洗均较方便，且可以用于不透明的色漆。

流量杯粘度计所测定的粘度为运动粘度，即为一定量的试样。

在一定温度下从规定直径的孔所流出的时间，以秒表示。

涂料和清漆粘度测定方法摘要：一、引言二、涂料和清漆粘度的定义及重要性三、涂料和清漆粘度测定方法1.落球法2.毛细管法3.旋转粘度计法四、各种测定方法的优缺点对比五、测定结果的影响因素及注意事项六、总结正文：一、引言在涂料和清漆的生产、应用和研究过程中，对其粘度的准确测定是至关重要的。

涂料和清漆的粘度直接影响到涂装效果、流平性、干燥速度等性能。

因此，掌握合适的测定方法，对涂料和清漆粘度进行准确测定，对于提高涂装质量具有重要意义。

二、涂料和清漆粘度的定义及重要性涂料和清漆粘度是指在一定温度下，涂料或清漆内部阻力的大小，通常用动力粘度来表示。

动力粘度越大，涂料或清漆的流动性越差，涂装过程中所需的涂布速度就越慢。

涂料和清漆的粘度对于涂装过程中的涂层均匀性、涂层厚度以及涂装效率等方面都有重要影响。

三、涂料和清漆粘度测定方法1.落球法：该方法是通过测量一定体积的涂料或清漆在一定温度下从一定高度自由落下所需的时间，来计算其粘度。

该方法简单易行，适用于测定较高粘度的涂料和清漆。

2.毛细管法：该方法是通过测量涂料或清漆在毛细管中的上升高度或下降速度，来计算其粘度。

该方法适用于测定低粘度的涂料和清漆。

3.旋转粘度计法：该方法是通过测量涂料或清漆在旋转粘度计中的粘度，来计算其动力粘度。

该方法适用于测定各种粘度的涂料和清漆，具有较高的精度。

四、各种测定方法的优缺点对比落球法操作简单，但精度较低；毛细管法适用于低粘度涂料和清漆，但操作较为繁琐；旋转粘度计法精度高，但设备较为昂贵。

在实际应用中，可根据需要和实际情况选择合适的测定方法。

五、测定结果的影响因素及注意事项1.温度：涂料和清漆的粘度随温度的变化而变化，测定时应确保温度稳定。

2.设备：选用合适的测定设备，确保其精确度和稳定性。

3.操作：操作过程中应严格遵循测定方法，避免因操作失误导致测定结果不准确。

六、总结涂料和清漆粘度测定方法是评估涂料和清漆性能的重要手段。

掌握各种测定方法，合理选择适合的测定方法，并对测定结果进行准确分析，有助于提高涂装质量和涂料研发水平。

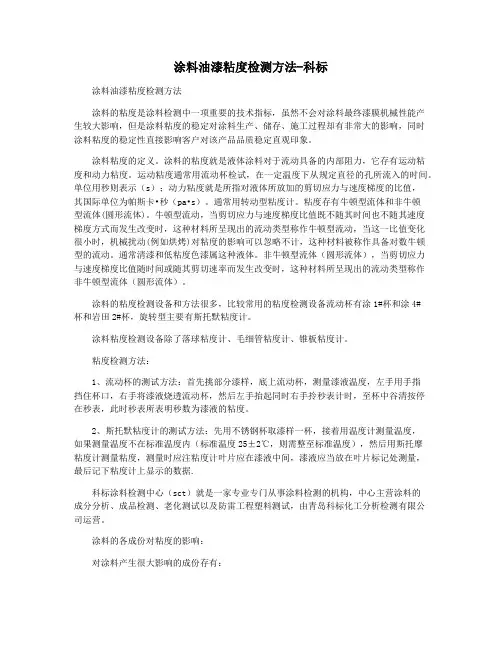

涂料油漆粘度检测方法-科标涂料油漆粘度检测方法涂料的粘度是涂料检测中一项重要的技术指标，虽然不会对涂料最终漆膜机械性能产生较大影响，但是涂料粘度的稳定对涂料生产、储存、施工过程却有非常大的影响，同时涂料粘度的稳定性直接影响客户对该产品品质稳定直观印象。

涂料粘度的定义。

涂料的粘度就是液体涂料对于流动具备的内部阻力，它存有运动粘度和动力粘度。

运动粘度通常用流动杯检试，在一定温度下从规定直径的孔所流入的时间。

单位用秒则表示（s）；动力粘度就是所指对液体所放加的剪切应力与速度梯度的比值，其国际单位为帕斯卡•秒（pa•s）。

通常用转动型粘度计。

粘度存有牛顿型流体和非牛顿型流体(圆形流体)。

牛顿型流动，当剪切应力与速度梯度比值既不随其时间也不随其速度梯度方式而发生改变时，这种材料所呈现出的流动类型称作牛顿型流动，当这一比值变化很小时，机械扰动(例如烘烤)对粘度的影响可以忽略不计，这种材料被称作具备对数牛顿型的流动。

通常清漆和低粘度色漆属这种液体。

非牛顿型流体（圆形流体），当剪切应力与速度梯度比值随时间或随其剪切速率而发生改变时，这种材料所呈现出的流动类型称作非牛顿型流体（圆形流体）。

涂料的粘度检测设备和方法很多，比较常用的粘度检测设备流动杯有涂1#杯和涂4#杯和岩田2#杯，旋转型主要有斯托默粘度计。

涂料粘度检测设备除了落球粘度计、毛细管粘度计、锥板粘度计。

粘度检测方法：1、流动杯的测试方法：首先挑部分漆样，底上流动杯，测量漆液温度，左手用手指挡住杯口，右手将漆液烧透流动杯，然后左手抬起同时右手拎秒表计时，至杯中谷清按停在秒表，此时秒表所表明秒数为漆液的粘度。

2、斯托默粘度计的测试方法：先用不锈钢杯取漆样一杯，接着用温度计测量温度，如果测量温度不在标准温度内（标准温度25±2℃，则需整至标准温度），然后用斯托摩粘度计测量粘度，测量时应注粘度计叶片应在漆液中间，漆液应当放在叶片标记处测量，最后记下粘度计上显示的数据.科标涂料检测中心（sct）就是一家专业专门从事涂料检测的机构，中心主营涂料的成分分析、成品检测、老化测试以及防雷工程塑料测试，由青岛科标化工分析检测有限公司运营。

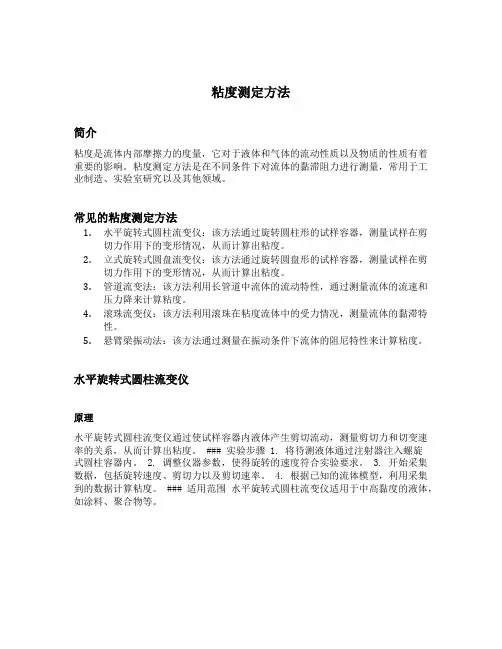

粘度测定方法简介粘度是流体内部摩擦力的度量，它对于液体和气体的流动性质以及物质的性质有着重要的影响。

粘度测定方法是在不同条件下对流体的黏滞阻力进行测量，常用于工业制造、实验室研究以及其他领域。

常见的粘度测定方法1.水平旋转式圆柱流变仪：该方法通过旋转圆柱形的试样容器，测量试样在剪切力作用下的变形情况，从而计算出粘度。

2.立式旋转式圆盘流变仪：该方法通过旋转圆盘形的试样容器，测量试样在剪切力作用下的变形情况，从而计算出粘度。

3.管道流变法：该方法利用长管道中流体的流动特性，通过测量流体的流速和压力降来计算粘度。

4.滚珠流变仪：该方法利用滚珠在粘度流体中的受力情况，测量流体的黏滞特性。

5.悬臂梁振动法：该方法通过测量在振动条件下流体的阻尼特性来计算粘度。

水平旋转式圆柱流变仪原理水平旋转式圆柱流变仪通过使试样容器内液体产生剪切流动，测量剪切力和切变速率的关系，从而计算出粘度。

### 实验步骤 1. 将待测液体通过注射器注入螺旋式圆柱容器内。

2. 调整仪器参数，使得旋转的速度符合实验要求。

3. 开始采集数据，包括旋转速度、剪切力以及剪切速率。

4. 根据已知的流体模型，利用采集到的数据计算粘度。

### 适用范围水平旋转式圆柱流变仪适用于中高黏度的液体，如涂料、聚合物等。

立式旋转式圆盘流变仪原理立式旋转式圆盘流变仪通过使试样容器内液体产生剪切流动，测量剪切力和切变速率的关系，从而计算出粘度。

### 实验步骤 1. 将待测液体通过注射器注入圆盘容器内。

2. 调整仪器参数，使得圆盘的旋转速度符合实验要求。

3. 开始采集数据，包括旋转速度、剪切力以及剪切速率。

4. 根据已知的流体模型，利用采集到的数据计算粘度。

### 适用范围立式旋转式圆盘流变仪适用于低中黏度的液体，如乳液、胶体等。

管道流变法原理管道流变法通过测量液体在长管道中流动的特性，通过测量流体的流速和压力降来计算粘度。

### 实验步骤 1. 将待测液体通过注射器注入管道流变仪中。

涂层检测方式检测项目检测方法流平性（外观）①肉眼观察涂层是否有缩孔、缩边、橘皮等不平整的现象，无异常现象，涂层分布均匀，则为合格。

②滴水观察是否水滴不扩散、或扩散慢、水滴不园，如水滴扩散且性状规则，合格。

附着力(划格法)用划格器在样片的涂层上十字划格，划出间隙为1mm的网格；再用透明胶完全贴附在网格上，手持胶带的一端与涂面垂直，迅速地将胶带撕下，重复三次，观察涂层是否有脱落，考察涂层与铝材、涂层与涂层之间的附着力。

无色涂层（包括面漆涂层）的脱落判断办法：通过继续考察涂层耐高温黄变性观察黄变的颜色判断涂层有无脱落——即将涂层置于300℃烘烤5min后取出观察涂层外观，底涂涂层如有脱落将会露出基材的颜色（面涂脱落将会露出底涂的颜色）。

杯突裁切出约5cm宽的样片，把样片涂层向上放在杯突仪冲头上方夹紧，逆时针匀速旋转，直至仪器表盘的数字显示为“”为止。

取出样板，用指甲轻刮拉伸处，观察涂层是否脱落。

冲击裁切出约5cm宽的样片，样片待测涂层向上放在冲击仪凹槽处，将冲头提高置于50cm 处，让冲头自然下降进行冲制；取出后观察涂层是否脱落，如无脱落现象，则为“合格”初期亲水性用微量进样器吸取5µl的纯水，滴在样板表面，在1min内用数显卡尺测量水滴直径。

水滴不圆的以椭圆计，量取水滴最长与最短的直径取平均值。

每张样板取3个不同位置用接触角测定仪测量样板的接触角值，求平均值。

耐挥发油取三小张样板：用挥发油AF-3R浸泡5min，取出放入150℃烘箱烘5min，冷却以后，放入纯水里浸5min，然后再放入150℃烘箱烘5min，冷却后测量样板浸油的部位的水滴直径，取三点求平均值。

持续亲水性干湿循环取3张样片，挂在干湿循环机上进行实验测试（浸泡2min，吹干6min为一个循环）300 个循环后取出晾干，用接触角测定仪测量样板的接触角值，取三点求平均值。

水冲取3张样片，浸在流动的自来水（流速1-3 L/min）中100h后,取出晾干，用接触角测定仪测量样板的接触角值，取三点求平均值。

1 涂料流变性的检测及表示方法一般以涂料的表观粘度说明涂料体系的流变性能。

具体分为低剪切粘度和高剪切粘度。

涂料在低剪切速率下的表观粘度是由组成涂料的不同组分的相互作用决定的，这些作用包括颜料的絮聚，粒子的胶体性质及少量流变助剂的缔合作用。

涂料在高剪切速率下的表观粘度非常重要，它是由涂料的流体力学因素决定的，如颜料粒子的平均粒径、粒径分布、形状和表面电荷以及胶粘剂性能。

表观粘度的测量多用粘度计，包括旋转粘度计和毛细管粘度计，其中毛细管粘度计适合测量涂料的高剪切粘度。

下面介绍三种主要的流变仪：Brookfield粘度计、Hercules 粘度计和毛细管粘度计。

Brookfield粘度计使用方便，价格便宜，可提供涂料的低剪切粘度。

由于仅能单点测定，不能预测高剪切粘度，适合于生产稳定时的日常监控。

Hercules 粘度计剪切速率精确、可提供完整的流变图及高剪切粘度，但对较低剪切速率下的测定不敏感、有时只能提供定性信息而不是定量的结果，适合于预测中到高剪切速率涂布过程中的流变性能。

毛细管粘度计～剪切速率明确、可提供极高剪切速率下的粘度，但需多次测定进行矫正，适合于模拟高速涂布过程。

但这种模拟过程也只是近似的，例如在实际的刮刀涂布过程中，刮刀下的剪切速率很大(达106s) ，涂料受剪切变形的时间很短(10s) ，因此在刮刀下涂料的剪切应变很小。

显然，每一种流变仪都有一定的剪切速率范围及应用条件，把几种流变仪的测定结果综合起来才能满足预测大部分涂布工艺过程的要求。

各种涂布工艺过程的剪切速率范围如图2所示。

2 涂料流变性的影响因素2 .1 颜料颜料是涂料的主要组分之一，约占涂料质量的90％和体积的80％嘲。

研究涂料的流变特性必须先知道颜料浆的流变特性。

颜料粒子的性质又决定了颜料浆的流变性能，这些性质主要包括粒度( 粒度分布) 、粒子形状、粘度、白度和磨耗等。

这些匪质反映在涂料的制备过程中是粘度的大小和流动性的好坏。

粘度（Viscometer）粘度是很多行业产品检验中最基本的一项指标，包括从原材料检验、半成品、成品及产品施工前都需要准确知道其粘度。

测试粘度的方法有许多种，但在涂料油墨行业国际比较通用的是以下系列：粘度杯（流出杯）说明：流出杯可以快速而简便测定样品的粘度，不同产品参照不同标准可能使用不同粘度杯，但原理基本都大致一样：即在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以秒(S)表示。

操作步骤：—选择规定的某一标号的流出杯，使其对于受试样品要能得出20S至100S之间的流出时间，而最好在30S至100S之间—将过滤好的样品和流出杯温度调节至（23±0.5℃）或另一商定温度。

—将流出杯放在支架上，用水平仪和调节支架的水平螺丝，确保流出杯的上边缘处于水平位置。

—用一手指堵住流出杯孔，将准备好的无泡试样，慢慢灌入流出杯，以避免产生气泡。

若有气泡形成，则使其浮至表面，然后除去。

—用直边刮刀沿流出杯上边缘平刮，或者用边缘圆滑的平板玻璃板滑过整个边缘除去所形成的半月面。

水平地将玻璃板拉过流出杯边缘，使试样的水平面与流出杯的上边缘处于同一水平位置，即可进行测定。

—将一适宜容器放在流出杯下方，与流出孔距离决不能小于100mm。

迅速移开手指时，同时启动计时器。

待流出孔的流束首次中断时就立即停止计时器，记录流出时间，精确至0.5S。

—立即用适宜的溶剂对其进行清洗。

决不能使用金属清理工具或金属丝。

如果流出孔被干沉积物沾污，应用适宜的溶剂使之变软，再仔细清洗，例如用软布穿过流出孔拉擦清洗。

①国标（GB）涂-1杯说明：按GB/T 1723-93设计，适用于测量涂料及其它相关产品的条件粘度（流出时间不低于20秒）。

在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以S表示。

主要技术指标：■容量：50ml，带圆形水浴■圆柱体内径：Φ51±0.01mm■圆柱体底线到刻线高度：46±0.2mm■内锥体角度为：101º±30′■漏嘴：长14±0.02mm■孔内径：Φ5.6±0.02mm■型号：QND-1■材质：铝制注：若需换算成运动粘度厘斯（mm2/s）可参照下面公式：t=0.053v+1.0t-流出时间（s）v-运动粘度（mm2/s）②国标（GB）涂-4杯说明：按GB/T 1723-93设计，适用于测量涂料及其它相关产品的条件粘度（流出时间不大于150秒）。

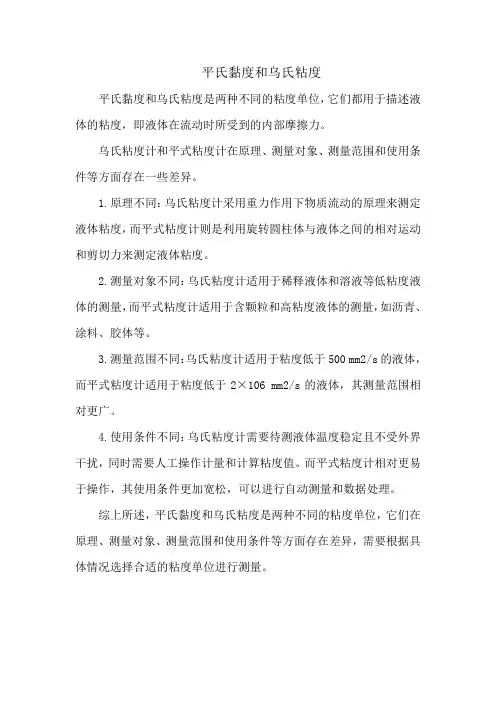

平氏黏度和乌氏粘度
平氏黏度和乌氏粘度是两种不同的粘度单位，它们都用于描述液体的粘度，即液体在流动时所受到的内部摩擦力。

乌氏粘度计和平式粘度计在原理、测量对象、测量范围和使用条件等方面存在一些差异。

1.原理不同：乌氏粘度计采用重力作用下物质流动的原理来测定液体粘度，而平式粘度计则是利用旋转圆柱体与液体之间的相对运动和剪切力来测定液体粘度。

2.测量对象不同：乌氏粘度计适用于稀释液体和溶液等低粘度液体的测量，而平式粘度计适用于含颗粒和高粘度液体的测量，如沥青、涂料、胶体等。

3.测量范围不同：乌氏粘度计适用于粘度低于500 mm2/s的液体，而平式粘度计适用于粘度低于2×106 mm2/s的液体，其测量范围相对更广。

4.使用条件不同：乌氏粘度计需要待测液体温度稳定且不受外界干扰，同时需要人工操作计量和计算粘度值。

而平式粘度计相对更易于操作，其使用条件更加宽松，可以进行自动测量和数据处理。

综上所述，平氏黏度和乌氏粘度是两种不同的粘度单位，它们在原理、测量对象、测量范围和使用条件等方面存在差异，需要根据具体情况选择合适的粘度单位进行测量。

涂料性能检测方法汇总涂料原漆性能检测原漆性能检测是指涂料包装后，经运输、储存、直到使用时的质量状况。

主要性能如下。

容器中状态：通过目测观察涂料有无分层、发浑、变稠、胶化、结皮、沉淀等现象。

①分层、沉淀：涂料经存放可能出现分层现象，一般可用刮刀检查，若沉降层较软，用刮刀容易插入，沉淀层容易被搅起重新分散，涂料可继续使用。

②结皮：醇酸、酚醛、天然油脂等涂料经常会产生结皮，结皮层无法使用，将其除去后下层可继续使用，使用时应搅拌均匀。

③变稠、胶化：可搅拌或加适量稀释剂搅匀使用；若不能搅拌分散成正常状态，则涂料不能用。

密度：在规定的温度下，物体单位体积的重量。

其测定按GB/T 6750—1986色漆和清漆密度的测定进行细度：即涂料固体物质的细小程度。

细度对成膜质量、漆膜光泽、耐久性、涂料的存储稳定性均有很大的影响。

但也不是越细越好，过分细小会影响漆膜的附着力。

按GB/T 1724—1979（89）T 1724-1979 涂料细度测定法。

黏度：表示流体在外力作用下流动和变形特性的一个项目，是对流体具有的抗拒流动的内部阻力的量度，也称内摩擦系数。

检测方法有：①流出法：适用于透明清漆和低黏度漆的检测。

即通过在一定容积的容器内流出的时间来表示此涂料的黏度。

②落球法：利用固体物质在液体中流动速度来测定液体的黏度。

③气泡法：利用空气在液体中的流动速度来测定涂料的黏度，只适用于透明清漆。

不挥发物含量：不挥发物含量也称为固含量，是涂料组分中经过施工后留下来成为干涂膜的部分，它的含量高低对成膜质量和涂料的使用价值有很大关系。

为了减少有机挥发物对环境的污染，生产高固体分涂料是涂料生产厂商努力的方向之一。

测定的常用方法是：将涂料在一定温度下加热烘烤，干燥后剩余物质与试样质量比较，以百分数表示。

其标准是GBT 1725-2007色漆、清漆和塑料不挥发物含量的测定。

冻融稳定性：主要用于以合成树脂乳液为基料的水性漆。

若在经受冷冻、融化若干次后，仍能保持原有性能，则具有冻融稳定性。

GB/T1723-93 涂料粘度测定法/ 2009-10-21 15:40:16 中国树脂在线生意社讯1 主题内容与适用范围本标准规定了使用涂-1、涂-4粘度计及落球粘度计测定涂料粘度的方法。

本标准使用的涂-1粘度计适用于测定流出时间不低于20s的涂料产品；涂-4粘度计适用于测定流出时间在150s以下的涂为；落球粘度计适用于测定粘度较高的透明的涂料产品。

2 引用标准GB 265石油产品运动粘度测定法和动力粘度计算法GB 308滚动轴承钢球GB3186涂料产品的取样3 原理3.1 涂-1、涂-4粘度计测定的粘度是条件粘度。

即为一定量的试样，在一定的温度下从规定直径的孔所流出的时间，以秒（s）表示。

用下列公式可将试样的流出时间秒（s）换算成运动粘度值厘斯（mm2/s）：涂-1粘度计：t=0.053u+1.0涂-4粘度计：t<23s时，t=0.154u+1123s≤t<150s时，t=0.223u+6。

0式中：t——流出时间，s；u——运动粘度,mm2/s。

3.2 落球粘度计测定的粘度是条件粘度。

即为在一定的温度下，一定规格的钢球垂直下落通过盛有试样的玻璃管上、下两刻度线所需的时间，以秒（s）表示。

4 仪器和设备4.1 温度计：温度范围0~50℃，分度为0.1℃、0.5℃。

4.2 秒表：分度为0.2s。

4.3 水平仪。

4.4 永久磁铁。

4.5 承受杯：50mL量杯、150mL搪瓷杯。

4.6 粘度计：4.6.1 涂-1、涂-4粘度计：4.6.1.1 规格和尺寸：涂-1、涂-4粘度计如图1和图2所示。

4.6.1.1.1 涂-1粘度计的上部为圆柱形，下部为圆锥形的金属容器。

内壁粗糙度为Ra0.4。

内壁上有一刻线，圆锥底部有漏嘴。

容器的盖上有两个孔，一孔为插塞棒用，另一孔为插温度计用，容器固定在一个圆形水浴内，粘度计置于带有两个调节水平螺钉的台架上。

其基本尺寸是圆柱体内径为51mm，由圆柱形底线到刻线高度为46mm，粘度计锥体内部的角度为101°±31′。

一、实验目的1. 了解涂料的基本性能及其影响因素。

2. 掌握涂料性能测试的方法和原理。

3. 通过实验验证不同涂料产品的性能差异。

二、实验材料与仪器1. 实验材料：涂料样品（醇酸树脂涂料、环氧树脂涂料、聚氨酯树脂涂料等）。

2. 实验仪器：涂料性能测试仪、电子天平、搅拌器、滴管、量筒、温度计等。

三、实验方法与步骤1. 涂料粘度测试（1）将涂料样品置于实验容器中，预热至室温。

（2）使用滴管将涂料样品滴入粘度计中，调整样品高度，使涂料样品在粘度计中形成稳定的液膜。

（3）启动搅拌器，使涂料样品在粘度计中均匀搅拌。

（4）记录粘度计的读数，计算涂料的粘度。

2. 涂料干燥时间测试（1）将涂料样品涂覆在玻璃板上，厚度均匀。

（2）将涂覆好的玻璃板置于干燥箱中，设定温度为（25±2）℃。

（3）每隔一定时间，取出玻璃板，观察涂料干燥情况。

（4）记录涂料干燥时间。

3. 涂料耐水性测试（1）将涂料样品涂覆在玻璃板上，厚度均匀。

（2）将涂覆好的玻璃板置于水中浸泡，浸泡时间为24小时。

（3）取出玻璃板，观察涂料耐水性。

（4）记录涂料耐水性结果。

4. 涂料耐候性测试（1）将涂料样品涂覆在玻璃板上，厚度均匀。

（2）将涂覆好的玻璃板置于紫外灯下照射，照射时间为24小时。

（3）取出玻璃板，观察涂料耐候性。

（4）记录涂料耐候性结果。

四、实验结果与分析1. 涂料粘度测试结果实验结果显示，醇酸树脂涂料的粘度为0.45Pa·s，环氧树脂涂料的粘度为0.55Pa·s，聚氨酯树脂涂料的粘度为0.65Pa·s。

由此可见，三种涂料的粘度存在一定差异，其中聚氨酯树脂涂料的粘度最高。

2. 涂料干燥时间测试结果实验结果显示，醇酸树脂涂料的干燥时间为2小时，环氧树脂涂料的干燥时间为4小时，聚氨酯树脂涂料的干燥时间为6小时。

由此可见，三种涂料的干燥时间存在一定差异，其中醇酸树脂涂料的干燥时间最短。

3. 涂料耐水性测试结果实验结果显示，醇酸树脂涂料在浸泡24小时后，出现轻微的起泡现象；环氧树脂涂料在浸泡24小时后，无起泡现象；聚氨酯树脂涂料在浸泡24小时后，无起泡现象。

涂料和清漆粘度测定方法1. 涂料和清漆的粘度测定方法主要有旋转粘度计法、流变学方法和粘度计法等。

2. 旋转粘度计法是一种常用的测定涂料和清漆粘度的方法，通过旋转粘度计在一个规定的温度下测定涂料或清漆的粘度。

3. 流变学方法是通过建立涂料或清漆剪切力与剪切速率之间的关系来测定其粘度。

该方法可以评价涂料或清漆在不同剪切速率下的粘度变化。

4. 粘度计法是通过使用粘度计来测定涂料或清漆的流动性能，包括动力粘度、运动粘度等参数。

5. 在旋转粘度计法中，常用的仪器包括光杆式粘度计、锥-板粘度计和转子-盘粘度计等，这些仪器可以在不同剪切速率下测定涂料或清漆的粘度。

6. 流变学方法可以通过使用流变仪器，如旋转式或振动式流变仪，来测定涂料或清漆在剪切速率变化时的粘度特性。

7. 粘度计法可以通过粘度计来测定涂料或清漆的粘度数值，以评估其在不同条件下的流动性能和搅拌性能。

8. 在进行粘度测定时，需要考虑温度的影响，通常在标准温度下进行测定，并可以考虑使用恒温槽等设备来维持恒定的测定温度。

9. 粘度测定的结果可以帮助涂料和清漆生产商、使用者和研发人员了解产品的流动性能和加工性能，从而优化产品配方和工艺流程。

10. 不同类型的涂料和清漆可能需要不同的粘度测定方法，因此在选择测定方法时需要考虑产品的特性和要求。

11. 旋转粘度计法适用于测定低粘度的涂料或清漆，而流变学方法通常适用于高粘度的产品。

12. 在进行粘度测定时，应该注意样品的准备和处理，确保样品的均匀性和稳定性，以获得准确的测定结果。

13. 除了粘度测定方法外，还可以结合其他性能测试方法，如流动性测试、干燥时间测试等，来全面评估涂料或清漆的性能。

14. 粘度测定方法的选择应该考虑到实际生产和使用过程中的条件和要求，以便更好地应用于生产和质量控制中。

15. 对于特殊类型的涂料和清漆，可能需要定制化的粘度测定方法，以适应其特殊的流变特性和应用要求。

16. 粘度测定结果的准确性和可重复性对于产品的研发和质量控制至关重要，因此需要严格遵守标准测试方法和操作规程。

涂料粘度测定方法涂料粘度是指涂料在一定的温度和剪切速率下，流动时所表现出的阻力大小，是涂料流动特性的重要指标之一。

涂料粘度测定是涂料生产、质量控制和应用过程中必不可少的测试项目之一。

本文将介绍涂料粘度测定的方法。

一、流量杯法流量杯法是涂料粘度测定的常见方法。

其原理是利用特定形状的流量杯，通过测出从流量杯中流出涂料的时间和容积，计算出单位时间内涂料的流量，从而计算得到涂料的粘度。

1. 流量杯的选择2. 测定流程测定前，应将流量杯和屏闸清洗干净并预热至所需温度。

操作时，将涂料倒入流量杯中，并打开屏闸，让涂料自流直到流口净掉。

此后关上屏闸，计时，并测定涂料流出的容积。

测定过程中，应控制温度、涂料的准确密度和杯内涂料的深度，以确保准确性和可重复性。

3. 粘度计算根据流体力学原理，流量杯法测量出的涂料流量与涂料的粘度成反比例关系。

涂料的粘度可通过下式计算：η=Ktη为涂料粘度（单位为Pa·s），t为流出涂料的时间（单位为s），K为常数，取决于流量杯类型和试验条件。

二、圆片法圆片法是利用涂覆片（一种带有标准厚度的圆形玻璃或金属片）来测量涂料粘度的一种方法。

其原理是测量涂覆片上形成的涂层的干重和涂覆面积，并计算涂料的干膜厚度和流动时间，从而计算出涂料的粘度。

1. 试验样品的制备通过稀释或加热等方式，将实际使用涂料的浓度调整至所需浓度。

同时将基材选用为干净的、油画布或金属板。

涂覆片可选择适合涂料颗粒大小的圆片。

在涂覆片的外围涂上胶带，以形成一个标准精度的涂覆环。

涂覆片和基材应保持清洁，无粉尘或者杂质。

将从涂料桶中提取1-2g的涂料，均匀地涂布到涂覆片上。

使用涂刷、切刀或者涂覆挂架将涂料平均涂布到涂覆片上。

涂层干燥后，再用1-2g的注射器将石油醚滴到涂层表面，以便于涂层将来能够均匀地流动。

记录下开始时间，并且观察涂层的变化。

当涂层开始流动且停止流动时记录时间，此时间间隔被称为“流动时间”（流动时间包括涂布和流动的总时间）。

涂料和清漆粘度测定方法
涂料和清漆粘度测定是重要的质量控制步骤，它们影响着涂料在施工过程中的流动性、附着力和最终的涂膜性能。

下面是50条关于涂料和清漆粘度测定方法的信息，并且我将为您展开详细描述：
1. 流量杯法：将一定量的涂料或清漆倒入流量杯中，然后记录流量时间，通过标准
流量杯公式计算出粘度值。

2. 粘度仪法：采用旋转粘度仪或者落球粘度仪进行测定，通过不同的转速或落球时
间计算出粘度值。

3. 流变仪法：使用流变仪来测定不同剪切速率下涂料或清漆的粘度变化，获得剪切
应力-剪切速率曲线，从中获取粘度信息。

4. 轨迹粘度法：使用轨迹粘度计对涂料或清漆进行测定，通过轨迹形状和长度来判
断粘度。

5. 雾化粘度法：采用喷雾粘度计来测定涂料或清漆在不同压力下的雾化性能，从而
间接反映出其粘度。

6. 流变特性测定法：通过分析涂料或清漆在剪切应力下的流变特性来获取粘度信息，包括黏度、弹性模量、剪切模量等。

7. 滑块粘度法：使用滑块粘度计对涂料或清漆进行测定，通过滑块在不同受力下的
位移速度来计算粘度。

8. 转子-斜板粘度法：采用转子-斜板粘度计来测定涂料或清漆的粘度，通过转子在
斜板上旋转时受到的阻力来计算粘度值。

9. 悬浮物法：通过检测涂料或清漆中的悬浮物在特定时间内沉降的速度来判断粘
度。

10. 粘度比法：将待测涂料或清漆与标准涂料或清漆在相同条件下进行比较，通过比
较其流动性来判断粘度。

以上是涂料和清漆粘度测定的一些常见方法，不同的方法适用于不同种类的涂料和清漆，具体的选择应根据具体的产品特性和要求来确定。

涂料粘度的测定方法1 方法提要1.1 涂－1、涂－4粘度计测定的粘度是条件粘度，即为一定量的试样，在一定的温度下从规定直径的孔所流出的时间，以秒(s)表示。

用下列公式可将试样的流出时间秒(s)换算成运动粘度值厘斯(mm2/s):涂－1粘度计：t= O.053v+1.0涂－4粘度计：t＜23s时，t=0.154v+1123s≤t＜150s时，t=O.223v+6.0式中:t—流出时间，s;v—运动粘度，mm2/s。

1.2 落球粘度计测定的粘度是条件粘度。

即为在一定的温度下，一定规格的钢球垂下落通过盛有试样的玻璃管上、下两刻度线所需的时间，以秒(s)表示。

2 仪器和设备2.1 温度计：温度范围0～50℃，分度为0.1℃、0.5℃。

2.2 秒表：分度为0.2s。

2.3 水平仪。

2.4 永久磁铁。

2.5 承受杯：50mL烧杯、150mL塘瓷杯。

2.6 粘度计：2.6.1 涂－1、涂－4粘度计：2.6.1.1 规格和尺寸：涂－1、涂－4 粘度计如图1和图2所示。

2.6.1.1.1 涂－1粘度计的上部为圆柱形，下部为圆锥形的金属容器。

内壁粗糙度为Ra0.4。

内壁上有一刻线，圆锥底部有涌嘴。

容器的盖上有两个孔，一孔为插塞棒用，另一孔为插温度计用，容器固定在一个圆形水浴内，粘度计置于带有两个调节水平螺钉的台架上。

其基本尺寸是圆柱体内径为1.050+mm，由圆柱形底线到刻线高度为2.046+mm，粘度计锥体内部的角度为101°±31′，漏嘴内径02.046+。

2.6.1.1.1 涂-4粘度计的上部为圆柱形，下部为圆锥形的金属容器。

内壁粗糙度为Ra0.4。

锥形底部有漏嘴。

在容器上部有一圈凹槽,作为多余试样溢出用。

粘度计置于带有两个调节水平螺钉的台架上。

其材质有塑料与金属两种,但以金属材质的粘度计为准。

其基本尺寸是粘度计容量为1100+mL,漏嘴是用不锈钢制成的,其漏嘴长4±0.02mm,嘴孔内径02.04+mm。

粘度(bostwick法)
粘度是液体流动性的一个重要指标，而Bostwick法是一种常用的测量液体流动性的方法。

在这个方法中，液体被放置在一个特殊的斜面上，然后通过测量液体在一定时间内流动的距离来确定其流动性能。

首先，让我们来讨论一下Bostwick法的原理。

该方法使用一个特殊的倾斜槽，液体被倒入槽的一端，然后倾斜槽使液体沿着斜面流动。

通过测量液体在一定时间内流动的距离，可以计算出液体的流动速度，从而得出液体的粘度。

接下来，让我们来看看Bostwick法的应用范围。

这种方法通常适用于测量各种类型的液体，包括食品、化妆品、涂料等。

由于其简单易行，因此在工业生产和质量控制中得到了广泛的应用。

除此之外，我们还可以谈谈Bostwick法的优缺点。

其优点包括操作简便、结果直观、不需要复杂的仪器设备等。

然而，该方法也存在一些局限性，比如对于高粘度液体的测量可能不够准确，而且结果受到斜面摩擦等外部因素的影响。

最后，我们可以讨论一下Bostwick法的实际意义。

粘度是液体流动性的重要参数，对于液体的加工、运输、使用等环节都有着重要的影响。

因此，通过Bostwick法测量液体的粘度，可以帮助生产厂家控制产品质量，确保产品符合相关标准要求，从而保障消费者的权益。

综上所述，Bostwick法是一种常用的测量液体粘度的方法，通过倾斜槽测量液体在一定时间内流动的距离来确定其流动性能，具有简单易行、直观等优点，但也存在一些局限性。

该方法在食品、化妆品、涂料等行业得到了广泛应用，对于产品质量控制具有重要意义。

建筑防水涂料工程要求试验方法全文共四篇示例，供读者参考第一篇示例：建筑防水涂料工程是建筑工程中非常重要的一环，它可以有效地延长建筑物的使用寿命，保护建筑内部不受雨水的侵蚀。

在施工过程中，建筑防水涂料的质量要求必须严格执行，一些试验方法也必须进行以确保其防水性能。

本文将对建筑防水涂料工程要求的试验方法进行详细介绍。

一、防水涂料材料的试验方法1.密度试验：通过密度试验可以确定防水涂料的密度，密度的检测范围为0.5g/cm³-3.0g/cm³，密度越大，防水性能越好。

2.施工性试验：通过施工性试验可以检测防水涂料的施工性能，主要包括干燥时间、粘度、流平性等指标的检测。

3.附着力试验：通过附着力试验可以检测防水涂料与基材之间的附着性能，保证涂料不易剥落脱落。

4.耐老化性试验：通过耐老化性试验可以检测防水涂料的耐候性能，包括耐紫外光性能、耐水性能等。

5.耐碱性试验：通过耐碱性试验可以检测防水涂料对碱性物质的抵抗能力，保证在碱性环境下也能有效防水。

6.耐冻融试验：通过耐冻融试验可以检测防水涂料在低温环境下的防水性能，防止在寒冷地区出现防水涂料脱落等问题。

1.底漆处理试验：在进行防水涂料施工前，必须对基材进行底漆处理，通过底漆处理试验可以检测底漆的操作性和附着性。

2.防水涂料施工压力试验：在进行施工时，必须保证涂料的施工厚度和压力，通过施工压力试验可以检测涂料的涂刷厚度和均匀性。

3.涂层干燥时间试验：在涂刷涂料后，必须保证涂层有足够的干燥时间，通过涂层干燥时间试验可以检测涂层的干燥时间是否符合要求。

4.现场检测试验：在施工结束后，必须进行现场检测，通过现场检测试验可以检测涂料的涂刷厚度、均匀性等指标是否符合要求。

5.防水涂料施工后试验：在施工后，必须对防水涂料进行后续试验，包括抗压力试验、耐水性试验等，以确保施工质量。

建筑防水涂料工程要求的试验方法是非常重要的，只有通过严格的试验方法来检测，才能保证防水涂料的质量和使用寿命。
