我部依据已上报的《施工控制点放样及横、纵断面复测计划》,并按照监理工程师的要求,于2007年6月2日开始进行主坝、副坝及溢洪道施工区的施工控制点的放样和原始横、纵断面的复测工作,至2007年6月11日完成上述测量外业工作。
1、施工控制点的放样经过和结果:依照计划用全站仪架立在已复核过的控制基准点上,按照已上报计划中的施工控制点坐标并结合现场的地形情况,直接在主坝、副坝及溢洪道施工区内施放出分布在坝轴线上、横断面上、轴线拐点等处能起到控制施工的控制点(以在木桩上的钢钉作为标记);施放出的各控制点的平面坐标及高程,测量成果已复核无误,可以作为开挖边线的放样依据。
(各控制点的坐标及平面分布图见附件1、2)2、原始横断面的实测经过和结果:A、主坝、副坝原始横断面的复测经过和结果:依据计划并根据主坝、副坝轴线处的实际地形对计划中的断面位置做了个别调整,按照计划中的方法,用全站仪测出每个横断面上地形变化处各点的地面高程及相对于主、副坝坝轴线的水平距离。
然后根据测量原始记录,在CAD上绘出相应横断面的实测地面线,再根据设计大坝横断面尺寸、坝轴线位置及坝顶高程绘出大坝横断面图,将大坝横断面图套进各个断面上的实测地面线上,即可得到各个断面上的大坝横断面图。
B、溢洪道原始横断面的复测经过和结果:依据计划并根据溢洪道轴线处的实际地形在地形变化较大的地方对计划中的断面进行了加密,仍按照计划中的方法,用全站仪测出每个横断面上地形变化处各点的地面高程及相对于溢洪道轴线的水平距离。
然后根据测量原始记录,在CAD上绘出相应桩号横断面的实测地面线,再根据现场会议中统一的溢洪道断面尺寸、坡降绘出各个桩号的溢洪道横断面图,将各个桩号的溢洪道横断面图套进相应断面上的实测地面线上,即可得到该断面上的溢洪道横断面图。
同时直接用CAD的面积查询功能计算出该断面的开挖及填方面积。
依此方法得出每个横断面的开挖及填方面积,然后计算出相邻两断面的平均面积,再根据各断面之间的水平距离用“平均断面法”求出相邻两断面间的开挖及填方量;依此方法逐段进行计算,最后将各段方量累积得出开挖及填方量挖方量为(实测土石方量计算表、溢洪道实测横断面图、原始横断面实测测量记录详见附件) 3、原始纵断面的实测经过和结果:依据计划,并按照设计单位及建设单位现场指定的溢洪道的轴线起点、拐点及方向,用全站仪架立在基准控制点上,依次测出该轴线纵断面上地形变化处各点的坐标及高程。
教学设计困难时,也可以参考地形图选定一个与实地高程接近的数值作为起始水准点的假定高程。
(3)测量方法测量的方法以水准测量为主,应根据等级要求采用三等或四等水准进行,S3水准仪,采用一组往返或两组单程在两水准点之间进行观测,闭合差不超过mm。
也可按全站仪电磁波三角高程测量代替四等水准测量。
全站仪竖直角观测精度不大于2″,标称精度不低于(5+5×10-6D)mm2.中平测量中平测量是依据基平测量设置的水准点,向前进行单程符合水准测量,测定中桩地面高程,为绘制纵断面图提供资料。
(1)水准测量法如图6-1所示,该线路每隔100m打一里程桩,在坡度变化的地方和特殊地段处设有加0+050,0+108,0+120,0+140,0+160,0+180,0+221,0+240等。
先将仪器安置于①处,后视水准点BM1上的水准尺,其读数为2.191,计入表中第3栏(见表6-1),并计算视线高:12.314+2.191=14.505(m),计入第6栏内。
旋转仪器照准前视尺(0+000桩)读数为1.60,计入表格第4栏。
然后依次照准0+050, 0+100,0+108,0+120处的水准尺,读数为1.90、0.62、1.03、0.91,计入表格第4栏,最后照准转点TP1上的水准尺,读数为1.006,计入表格第5栏。
第一站测定后,将仪器迁至②处,此时以转点TP1上的水准尺为后视尺,照准后视尺度数为2.162,计入与TP1对齐的第3栏内,并计算视线高;13.499+2.162=15.661(m),计入第6栏内。
转动仪器,依次照准立在0+140、0+160、0+180、0+200、0+221、0+240桩处的水准尺,读数为0.50,0.52,0.82,1.20,1.01,1.06,计入表格第4栏,最后照准转点TP2上的水准尺,读数为1.521,计入表格第5栏。
前视读数由于传递高程必须读至mm,0+050, 0+100,0+108,0+120,·····为中间桩,不传递高程,可读至㎝,又称间视点。
目录测表1 水准测量记录表测表2 施工放样测量记录表测表3 横断面测量记录表联测记录表测表4测表5 隧道施工测量记录表路基(路面结构层)顶面高程检验记录表测表 67 路基(路面结构层)宽度横坡检验记录表测表测表8 路线桩位检测验收记录表测表9 桥梁及构造物轴线放样检查记录表钻(挖)孔桩桩位检测记录10 测表11 测表平整度测定记录表省道308线安溪尚卿至祥华地园公路工程高程测量记录表测表1承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:BM桩工程名前视读差实测高设计高后视读视线M中间前示意图:测量:记录:计算:日期:监理:复核:省道308线安溪尚卿至祥华地园公路工程施工放样测量记录表2测表标段施工标段:A2 承包单位:福建省闽西交通工程有限公司共页第页号:编监理单位:厦门高诚信建设监理有限公司测量时测量:记录:计算:日期:监理:承包人技术负责人:省道308线安溪尚卿至祥华地园公路工程横断面测量记录表3测表承包单位:福建省闽西交通工程有限公司施工标段:A2标段测量:记录:计算:承包人技术负责人:监理:日期:省道308线安溪尚卿至祥华地园公路工程联测记录表4测表承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:测量:记录:日期:监理工程师:承包人技术负责人:省道308线安溪尚卿至祥华地园公路工程隧道施工测量记录报表5测表承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:设计半R(m)R(m)r测量:记录:承包人技术负责人:监理:日期:。
”+,右侧为“,行车线的左侧为“—”注:表中“距离”是指测点至线路中心(或行车道中心的距离).省道308线安溪尚卿至祥华地园公路工程路基(路面结构层)顶面高程检测记录表6测表承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:误测量:记录:计算:日期:监理:承包人技术负责人:省道308线安溪尚卿至祥华地园公路工程路基(路面结构层)宽度、横坡检验记录表7测表承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:路基宽度误实测设计:日期监理:复核:检测:省道308线安溪尚卿至祥华地园公路工程路线桩位检测验收记录表测表8承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:检测项目:仪器:y测量:记录:计算:日期:监理:复核:省道308线安溪尚卿至祥华地园公路工程桥涵及构造物轴线放样检查记录表测表9承包单位:福建省闽西交通工程有限公司合同标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:实测合格日期:监理:复核:测量:省道308线安溪尚卿至祥华地园公路钻(挖)孔桩桩位检测记录10测表承包单位:福建省闽西交通工程有限公司施工标段:A2标段监理单位:厦门高诚信建设监理有限公司编号:日期:负责人:承包人:省道308线安溪尚卿至祥华地园公路工程平整度测定记录表测表11承包单位:福建省闽西交通工程有限公司合同号:A2标段监理单位:厦门高诚信建设监理有限公司编号:计算:测量:记录:监理:复核:日期:。

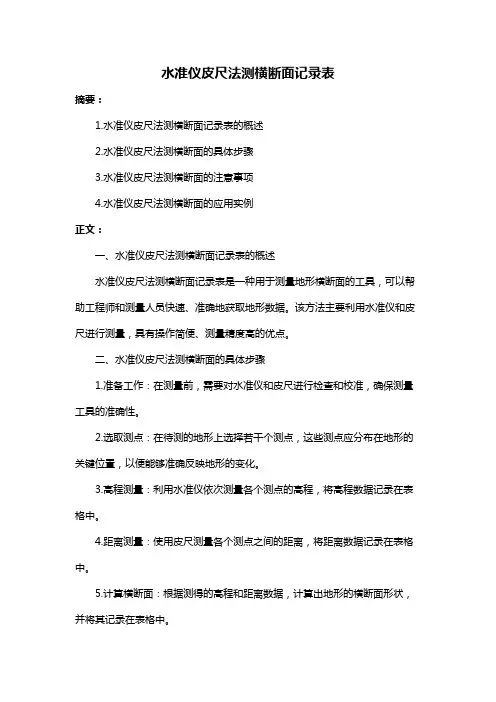

水准仪皮尺法测横断面记录表
摘要:
1.水准仪皮尺法测横断面记录表的概述
2.水准仪皮尺法测横断面的具体步骤
3.水准仪皮尺法测横断面的注意事项
4.水准仪皮尺法测横断面的应用实例
正文:
一、水准仪皮尺法测横断面记录表的概述
水准仪皮尺法测横断面记录表是一种用于测量地形横断面的工具,可以帮助工程师和测量人员快速、准确地获取地形数据。
该方法主要利用水准仪和皮尺进行测量,具有操作简便、测量精度高的优点。
二、水准仪皮尺法测横断面的具体步骤
1.准备工作:在测量前,需要对水准仪和皮尺进行检查和校准,确保测量工具的准确性。
2.选取测点:在待测的地形上选择若干个测点,这些测点应分布在地形的关键位置,以便能够准确反映地形的变化。
3.高程测量:利用水准仪依次测量各个测点的高程,将高程数据记录在表格中。
4.距离测量:使用皮尺测量各个测点之间的距离,将距离数据记录在表格中。
5.计算横断面:根据测得的高程和距离数据,计算出地形的横断面形状,并将其记录在表格中。
三、水准仪皮尺法测横断面的注意事项
1.在测量过程中,应确保水准仪和皮尺的准确性,以提高测量结果的可靠性。
2.选取测点时应注意分布的均匀性,以便能够更准确地反映地形的变化。
3.在进行高程和距离测量时,应确保测量工具的稳定性,以减少测量误差。
4.在计算横断面时,应采用合适的计算方法,以提高计算结果的精度。
四、水准仪皮尺法测横断面的应用实例
水准仪皮尺法测横断面记录表在地形测量、工程设计、城市规划等领域具有广泛的应用。

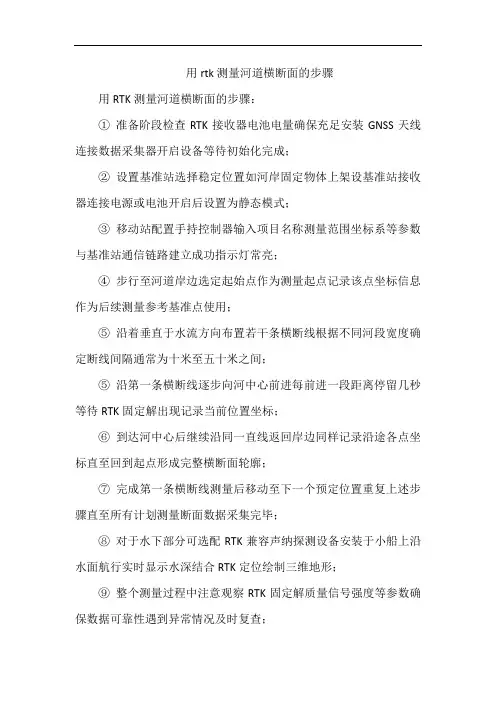

用rtk测量河道横断面的步骤
用RTK测量河道横断面的步骤:
①准备阶段检查RTK接收器电池电量确保充足安装GNSS天线连接数据采集器开启设备等待初始化完成;
②设置基准站选择稳定位置如河岸固定物体上架设基准站接收器连接电源或电池开启后设置为静态模式;
③移动站配置手持控制器输入项目名称测量范围坐标系等参数与基准站通信链路建立成功指示灯常亮;
④步行至河道岸边选定起始点作为测量起点记录该点坐标信息作为后续测量参考基准点使用;
⑤沿着垂直于水流方向布置若干条横断线根据不同河段宽度确定断线间隔通常为十米至五十米之间;
⑤沿第一条横断线逐步向河中心前进每前进一段距离停留几秒等待RTK固定解出现记录当前位置坐标;
⑥到达河中心后继续沿同一直线返回岸边同样记录沿途各点坐标直至回到起点形成完整横断面轮廓;
⑦完成第一条横断线测量后移动至下一个预定位置重复上述步骤直至所有计划测量断面数据采集完毕;
⑧对于水下部分可选配RTK兼容声纳探测设备安装于小船上沿水面航行实时显示水深结合RTK定位绘制三维地形;
⑨整个测量过程中注意观察RTK固定解质量信号强度等参数确保数据可靠性遇到异常情况及时复查;
⑩回收设备前再次检查所有断面是否均已测量无遗漏保存数据关闭接收器拆卸天线整理好所有工具;
⑪数据处理阶段将采集到坐标导入GIS软件中生成河道横断面图计算断面面积容积等参数供分析使用。
