1.25G GBIC光模块 Tx1310nmRx1550nm

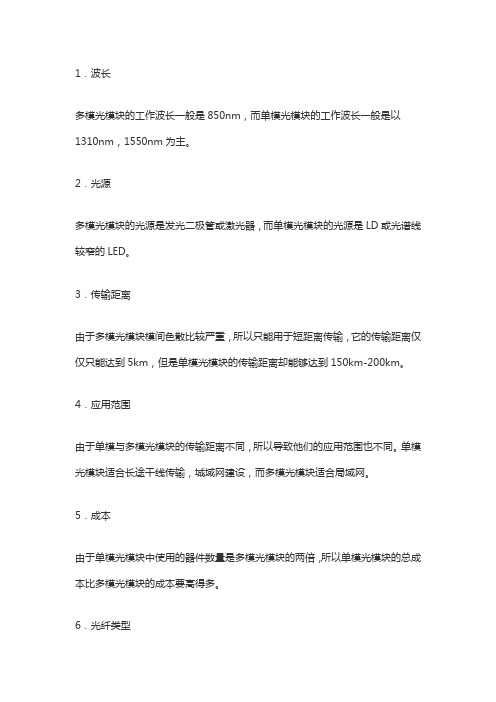

1．波长多模光模块的工作波长一般是850nm，而单模光模块的工作波长一般是以1310nm，1550nm为主。

2．光源多模光模块的光源是发光二极管或激光器，而单模光模块的光源是LD或光谱线较窄的LED。

3．传输距离由于多模光模块模间色散比较严重，所以只能用于短距离传输，它的传输距离仅仅只能达到5km，但是单模光模块的传输距离却能够达到150km-200km。

4．应用范围由于单模与多模光模块的传输距离不同，所以导致他们的应用范围也不同。

单模光模块适合长途干线传输，城域网建设，而多模光模块适合局域网。

5．成本由于单模光模块中使用的器件数量是多模光模块的两倍，所以单模光模块的总成本比多模光模块的成本要高得多。

6．光纤类型光模块中的单模实际上是指光纤的种类。

按照光模块在光纤中的传输模式可分为单模光纤和多模光纤。

单模光纤SM F的纤径为9/125μm；多模光纤MMF的纤径一般为50/125μm或者62.5/125μm。

拓展回答：光模块(optical module)由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。

•光模块单模与多模的区别主要有以下几点：•1.波长不同：多模光模块的工作波长一般是850nm，单模光模块的工作波长一般是1310nm、1550nm。

2.3.传输距离不同：单模光模块常用于远距离传输，传输距离可达150至200km。

多模光模块则多用于短距离传输中，传输距离2km以下都可使用多模光模块。

4.5.光纤类型不同：按照光模块在光纤中的传输模式光纤可分为单模光纤和多模光纤。

多模光纤（MMF）纤径一般为50/125μm或者62.5/125μm，单模光纤（SM F）纤径为9/125μm6.7.光源不同：单模光模块的光源是LD或光谱线较窄的LED,多模光模块的光源是发光二极管或激光器。

光收发一体模块：1.SFP：热插拔光模块，SFP常规产品（双纤双向、单纤双向）、SGMII SFP（百兆千兆速率互转）、多速率传输的SFP光模块（155M~~~2.67G）。

2.XFP：万兆模块，波长有850nm、1310nm、1550nm，距离从220m到80km，LC接口3.SFP+：10.3G的传输速率，850nm和1310nm，距离从330m到20km，LC接口。

4.GBIC：千兆速率，单纤/双纤，850/1310/1490/1550nm，RJ45/SC/LC，100m到120KM。

5.SFF：双纤/单纤，155M/622M/1.25G/2.5G，850/1310/1550nm，550m~~~120Km，LC接口，2X5/2X10小型化封装。

6.1x9：双纤/单纤/单发/单收，SC/FC链接，产品支持定制。

6.GPON：2X10,ONU端，SC插座/尾纤，突发模块式发射/持续模块式接受，突发模式支持DDMI功能，分工业级/商业级两级温度，完全支持SFF MAS协议及ITU-T G.984.2和ITU-TG.984.2—2006的修订版，符合RoHS6。

7.GEPON：SFP封装，SC接口或者其他损失还原连接器，千兆对称，ONU端1310nm的突发模式，1490nm的持续接收模式，OLT端恰好和ONU端相反，支持IEEE 802.3ah 和IEC-60825标准，符合RoHS。

8.EPON：SFF/SFP封装，符合IEEE Std 802.3ah?-2004协议标准，1.25G对称，单纤双向数据传输，1490波长的持续发射模式，1310nm的突然接受模式。

9.SFP EPON：SFP封装，1.25G传输速率，千兆以太网，无源光网OLT端。

10.SFF EPON：OLT端和ONU端，SFF封装，1.25G，10KM距离，1310nm/1490nm。

9.SFP CWDM：SFP封装，155M/622M/1.25G，40Km/80KM，1270nm—1610nm，广泛应用于以太网/光纤通信/同步光纤网/同步数字序列。

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

光纤常用的七种模块，多模与单模光纤区别有哪些01七种光模块的标准各种常见光模块之间的区别，我们来看下，常用的七种光模块。

GBIC，是将千兆位电信号转换为光信号的接口器件。

GBIC设计上可以为热插拔使用。

GBIC是一种符合国际标准的可互换产品。

采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。

SFP，是一种小型热插拔光模块。

SFP 是 GBIC 模块的一半大小，并且可以在同一面板中配置两倍以上的端口数量，功能上，两者差别不大，都支持热插拔。

SFP 支持的最大带宽为 4Gbps。

SFP可以简单的理解为GBIC 的升级版本。

SFP+ 是 SFP 的增强版，支持8Gbit/s 光纤通道、10G 以太网和光传输网络标准 OTU2。

此外，SFP+直连线缆（即SFP+ DAC高速线缆和AOC 有源光缆）可以连接两个SFP+端口，无需额外增加光模块和线缆（网线或光纤跳线），是两个相邻的不错的选择短距离网络，这是直接连接两个紧靠的开关的好选择。

SFP28 是 SFP+ 的增强版本，尺寸与 SFP+ 相同，但能够支持 25Gb/s 的单通道，SFP28为10G-25G-100G网络升级提供了高效的解决方案，以满足下一代数据中心网络的持续增长。

QSFP是一种四通道小型可插拔光模块，具有四个独立的全双工收发通道。

它最初的设计目的是用高密度光模块代替单通道 SFP，而 QSFP 仅比标准 SFP 模块大 30%，该设备支持从100Mbps 到 10Gbps 的速率，并且与 SFP 一样，具有监控链路性能的数字诊断功能。

QSFP 是为高密度应用而开发的，QSFP 的四通道可插拔接口实现了40Gbps 的传输速率，它用作光纤解决方案，在速度和密度方面优于 4 通道 CX4 接口。

QSFP+是QSFP的升级版，QSFP可以同时支持4路传输，每路数据速率为1Gbit/s，但是QSFP+与QSFP不同的是，它支持4×10Gbit/s的传输通道，通过4路可以达到40Gbps的传输速率。

在现代信息网络汇总，光纤通信占据着主导地位，随着网络的覆盖越来越广泛和通信容量的不断增加，通信链路的提升也是必然的发展，光模块在光通信网络中实现着光电信号的转换，是光纤通信的主要器件之一。

但是，我们平时都说光模块，那么，光模块的参数有哪些？你知道吗？在本文中，易飞扬通信将给大家做详细的介绍。

光模块经过了多年的发展，其封装方式也有了极大的变化，SFP、GBIC、XFP、Xenpak、X2、1X9、SFF、200/3000pin、XPAK、QAFP28等都是光模块封装类型；而低速率、百兆、千兆、2.5G、4.25G,4.9G,6G,8G,10G、40G、100G、200G甚至400G是光模块的传输速率。

除了以上常见的光模块参数之外，还有这以下这些：1：中心波长中心波长的单位是纳米（nm），目前主要有3种：1）850nm（MM，多模，成本低但传输距离短，一般只能传输500m）；2）1310nm（SM，单模，传输过程中损耗大但色散小，一般用于40km以内的传输）；3）1550nm（SM，单模，传输过程中损耗小但色散大，一般用于40km以上的长距离传输，最远可以无中继直接传输120km）。

2：传输距离传输距离是指光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）,光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km等等。

3：损耗和色散：两者主要影响光模块的传输距离，一般情况下，1310nm 光模块以0.35dBm/km计算链路损耗，1550nm光模块以0.20dBm/km计算链路损耗，色散值的计算非常复杂，一般只作参考；4：损耗和色散：这两个参数主要用来界定产品的传输距离，不同波长、传输速率和传输距离的光模块光发射功率和接收灵敏度都会不同；5：激光器类别：目前最常用的有FP和DFB两种激光器，两者的半导体材料和谐振腔结构有所不同，DFB激光器的价格贵，多用于传输距离大于40km的光模块；而FP激光器便宜，一般用于传输距离在40km以内的光模块。

数据手册SFP-GE-BIDI-60KM-T1310/R1550-x-D101.25Gb/s SFP(小型可插拔)Tx1310nm/Rx1550nm双向光收发模块产品简介ModuleTek的SFP-GE-BIDI-60KM-T1310/R1550-x-D10光收发模块基于千兆以太网IEEE802.3标准和光纤通道FC-PI-2Rev7.0，为GE/FC应用提供快速可靠的接口。

该产品通过2线串行总线实现数字诊断功能，符合小型可插拔多源协议(MSA)和SFF-8472的标准。

产品特性高达1.25Gb/s的双向数据传输能力符合IEEE802.3z千兆以太网符合SFP MSA热插拔设计1310nm DFB激光发射器单LC接口具有数字诊断功能在9/125um单模光纤上传输距离可达60km单电源供电3.3V符合RoHS标准1类激光产品，符合EN60825-1标准工作温度范围（外壳温度）：商业温度等级:0◦C至70◦C工业温度等级:−40◦C至85◦C应用1.25Gb/s千兆以太网1.063Gb/s光纤通道摩泰光电用心做好每一次服务1订购信息型号产品ID 描述拉环颜色SFP-GE-BIDI-60KM-T1310/R1550-C-D10M336403SFP-BIDI ，单LC 接口，Tx1310nm/Rx1550nm ，传输距离可达60km ，商业级蓝色SFP-GE-BIDI-60KM-T1310/R1550-I-D10M336404SFP-BIDI ，单LC 接口，Tx1310nm/Rx1550nm ，传输距离可达60km ，工业级蓝色注：1.产品ID 为我司产品标准型号的简写订货号如需了解更多信息或订购上述产品，请联系:电子邮件：*******************摩泰光电官网：产品一般规格参数符号最小值典型值最大值单位备注数据速率DR 1.25Gb/s 1DR 1.063Gb/s2误码率BER 10−12工作温度T C 070◦C 3-4085◦C 3储存温度T STO −4085◦C4工作电流I CC 230300mA 5工作电压V CC 3.14 3.33.46V 最大电压V MAX−0.54V5注：1.IEEE 802.32.FC-PI-2Rev7.03.外壳表面温度4.环境温度5.用于电接口传输距离数据速率光纤类型距离范围(km)备注1.25Gb/s9/125um 单模光纤60光学特性—发射机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注发射光功率P TX05dBm1光中心波长λC126013101360nm消光比ER9dB光谱宽度(-20dB)Δλ1nm光信号上升/下降时间t r/t f250300ps(20%-80%)注：1.1类产品典型光眼图使用1.25Gb/s，PRBS27-1信号测试光学特性—接收机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注接收机过载P OL0dBm光中心波长λC147015501600nm接收灵敏度R X SEN−26dBm1回波损耗ORL14dBmLOS信号生效LOS A−35dBmLOS信号失效LOS D−28dBmLOS信号迟滞区间LOS H0.5dB注：1.用PRBS27-1测试模式测量，BER<10−12；电气特性—发射机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注差分输入阻抗R IN100Ω单端输入摆幅V IN PP2501200mV发射机关闭电压V D V CC-1.3V CC V发射机使能电压V EN V EE V EE+0.8V电气特性—接收机V CC=3.14V to3.46V，T C参数符号最小值典型值最大值单位备注单端输出摆幅V OUT PP300400800mV输出信号上升时间/下降时间t r/t f300ps(20%-80%)LOS信号生效V LOS A V CC−0.5V CC HOST VLOS信号失效V LOS D V EE V EE+0.5V 接收端压制功能压制功能的判断方式备注禁用N.AA0H 设备的寄存器说明IIC 地址字节大小寄存器名称寄存器描述取值(HEX)01IdentifierSFP 0311Extended Identifier使用IIC 接口0421Connector使用LC 连接器073-108Transceiver 1000BASE-BX-U 0000004000000000111Encoding 使用8B/10B 编码方式01121BR,Nominal 1.25Gb/s 的标称速率0D 131Rate Identifier 无速率选择功能00141Length(9μm)-km 在单模光纤传输60km 3C 151Length (9μm)-100m 在单模光纤传输60km FF 161Length (50μm)-10m 在多模光纤的传输距离00171Length (62.5μm)-10m 在多模光纤的传输距离00181Length (Copper)在铜缆的传输距离00191Reserved 未定义0020-3516厂商名称MODULETEKASCII Format361Transceiver 未定义0037-393Vendor OUI 厂商IEEE 公司ID 00000040-5516Vendor PN厂商产品型号由厂商定义56-594Vendor Revision Number厂商产品版本号由厂商定义60-612Wavelength 激光器的波长1310纳米051E 621Reserved 未定义00631CC_BASE 0-62字节的校验和由厂商定义64-652Transceiver Options1.Rx_LOS 信号监控2.Tx_FAULT 信号监控3.Tx_DIS 信号监控001A 661BR,max 高比特率余量00671BR,min 低比特率余量0068-8316Vendor SN 厂商序列号由厂商定义84-918Date code 日期代码由厂商定义921Monitoring TypeDOM 信息内部校准接收光功率测量使用平均光功率68931Enhanced Options 1.发射光与接收光Alarm 与Warning 监控2.Tx_DIS 信号监控与控制3.Rx_LOS 信号监控4.Tx_FAULT 信号监控F0941Compliance 按照12.0版本的SFF-8472定义08951CC_EXT 64-94字节的校验和由厂商定义96-12732Vendor Specific 厂商自定义区域由厂商定义128-255128Vendor Specific厂商自定义区域由厂商定义数字诊断功能SFP-GE-BIDI-60KM-T1310/R1550-x-D10支持SFP MSA中定义的2线串行通信协议，该产品通过地址为0xA2的2线接口访问数字诊断信息。

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块内部结构光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

光模块的接口主要分为单纤双向BiDi、双纤双向（Deplux）等类型。

在波分复用系统中，线路传输方式主要使用单纤单向和单纤双向。

单纤双向也就是BiDi（Bidirectional），指在一根光纤里可以同时收发两个方向的光信号。

而常规的光纤传输是单纤单向的，要实现双向通信就需要两根光纤，相对比之下，BiDi技术只需要一根光纤就可以，也就是将现有的光纤的传输量提高了一倍，从而节省了光纤资源。

但对于BiDi光模块，链路两端的光模块必须成对使用。

一般光模块有发射和接收两个端口，而BiDi光模块只有一个端口，通过光模块中的滤波器进行滤波，同时完成TX光信号的发射和RX光信号的接收或者相反。

双纤光模块只有一个波长，通常为850nm、1310nm、1550nm等。

单纤光模块有两种不同的波长，常见的有以下波长：
千兆单纤1.25G
1310nmTX/1490nmRX 40km 以下
1490nmTX/1310nmRX 40km 以下
1310nmTX/1550nmRX 40km 以下
1550nmTX/1310nmRX 40km 以下
1490nmTx/1550nmRx 40km 以上
1550nmTx/1490nmRx 40km 以上
万兆单纤：10G
1270nmTx/1330nmRx 60km 以下
1330nmTx/1270nmRx 60KM 以下
1490nmTx/1550nmRx 80KM
1550nmTx/1490nmRx 80KM。
