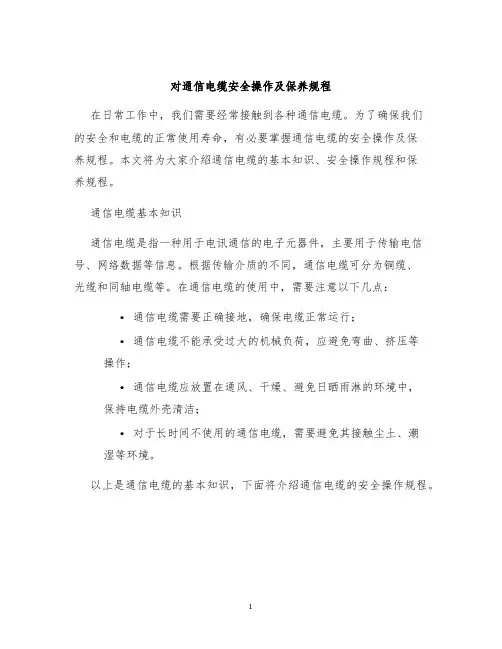

对通信电缆安全操作及保养规程在日常工作中，我们需要经常接触到各种通信电缆。
为了确保我们的安全和电缆的正常使用寿命，有必要掌握通信电缆的安全操作及保养规程。
本文将为大家介绍通信电缆的基本知识、安全操作规程和保养规程。
通信电缆基本知识通信电缆是指一种用于电讯通信的电子元器件，主要用于传输电信号、网络数据等信息。
根据传输介质的不同，通信电缆可分为铜缆、光缆和同轴电缆等。
在通信电缆的使用中，需要注意以下几点：•通信电缆需要正确接地，确保电缆正常运行；•通信电缆不能承受过大的机械负荷，应避免弯曲、挤压等操作；•通信电缆应放置在通风、干燥、避免日晒雨淋的环境中，保持电缆外壳清洁；•对于长时间不使用的通信电缆，需要避免其接触尘土、潮湿等环境。
以上是通信电缆的基本知识，下面将介绍通信电缆的安全操作规程。
通信电缆安全操作规程1. 保证接地良好通信电缆是一种导电介质，需要通过接地保证电缆的正常运行。
确保电缆接地良好，可以避免由于静电、电磁波等引起的干扰、破坏等问题。
2. 避免电缆的弯曲和挤压通信电缆不能承受过大的机械负荷，应避免弯曲、挤压等操作。
如果电缆需要弯曲，可以通过使用专用弯管进行操作，确保电缆弯曲半径大于规定要求。
3. 避免电缆的拉扯在使用通信电缆时，需要避免电缆的拉扯。
如果需要对电缆进行调整、移动等操作，应该采用缓慢、轻柔的方式进行。
4. 避免电缆接触尘土和潮湿环境通信电缆应放置在通风、干燥、避免日晒雨淋的环境中，保持电缆外壳清洁。
对于长时间不使用的电缆，需要采取措施避免电缆裸露在尘土、潮湿等环境中。
以上是通信电缆的安全操作规程，下面将介绍通信电缆的保养规程。
通信电缆保养规程1. 定期清洁为了保证通信电缆的正常使用寿命和无故障运行，需要定期对电缆进行清洁。
在清洁电缆时，应采用干净柔软的布或刷子擦拭，避免使用带有腐蚀性的溶剂。
2. 定期检查电缆对于经常使用的通信电缆，需要定期进行检查，确保电缆的正常运行。
检查内容主要包括：电缆外壳的裸露、变形、损坏等；电缆接触器的松动、损坏等；电缆接头的松动、漏油等。
电线电缆基础知识培训资料引言电线电缆是电力传输和信息传输的基础设施，广泛应用于各行各业。
对于从事与电力、通信、计算机等相关行业的从业人员来说，掌握电线电缆的基础知识是非常重要的。
本文将介绍电线电缆的基础知识，包括概念、分类、结构、材料、规格等，帮助读者全面了解电线电缆。
一、概念电线电缆是指用于电力传输、信息传输或信号传输的导线与其附属设备的总称。
它们通过将导体包裹在绝缘层内，以及添加保护层和外护套来提供电气绝缘和机械防护。
二、分类根据用途和功能，电线电缆可以分为以下几类：1.电力电缆：用于输送和分配电力。
2.通信电缆：用于传输语音、数据和图像等信息。
3.线缆组件：用于将多根电线或电缆组合在一起。
三、结构电线电缆主要由以下几个组成部分构成：1.导体：通常由铜或铝制成，用于电流的传输。
2.绝缘层：用于将导体与外界隔离，通常采用聚乙烯、聚氯乙烯等绝缘材料。
3.护套：用于保护电缆免受机械损坏和外界环境的影响，通常采用聚氯乙烯、聚乙烯等材料。
四、材料电线电缆的材料选择十分重要，不同的材料具有不同的性能特点。
以下是常用的电线电缆材料：1.导体材料：铜和铝是常用的导体材料，铜具有导电性能好、强度高等优点，而铝则具有重量轻、价格低廉等优点。
2.绝缘材料：常用的绝缘材料有聚乙烯、聚氯乙烯等，它们具有良好的电绝缘性能和机械强度。
3.护套材料：聚氯乙烯、聚乙烯等材料具有良好的耐磨性、耐化学腐蚀性和耐候性。
五、规格电线电缆的规格是指其导体截面积、绝缘壁厚和外径等参数。
规格的选择取决于电流负载、电缆长度、环境条件等因素的综合考虑。
六、应用领域电线电缆广泛应用于以下行业和领域：1.电力行业：用于输送和分配电力。
2.通信行业：用于传输语音、数据和图像等信息。
3.建筑行业：用于电气线路的布设和照明系统的连接。
4.交通运输行业：用于交通信号控制、列车牵引系统等。
结论本文对电线电缆的基础知识进行了介绍，包括概念、分类、结构、材料和规格等。
线缆内部培训资料(（数据电缆部分）线缆外部培训资料〔数据电缆局部〕线缆培训资料〔数据电缆局部〕一、线缆的分类二、 1.线: 可复杂的定义为金属导体外只要一层绝缘和没有绝缘的产品, 但不一定是只要单个金属导体, 如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。
线可依据绝缘资料的不同分为橡胶电线、塑料电线、金属线等, 它们的相对功用可表述为: 橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大局部不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的功用了。
目前运用相对较广的是塑料电线, 橡胶电线普通在相对较严厉的场所运用, 如电动机的电源线、矿用电线等, 金属线普通用于乡村或较落后地域的架空电源线。
三、2、缆：可定义为在传输媒介外有多层绝缘的产品, 也有单一和多个传输媒介。
和线一样依据绝缘的不同可分为橡胶电缆和塑料电缆, 他们的优缺陷及运用场所和线的一样。
另依据传输媒介的不同可分为金属缆和光缆, 金属缆是指传输媒介为金属的缆, 光缆是指传输媒介为光纤的缆, 金属缆由于如今普遍采用的传输媒介为铜, 所以也可简称为铜缆。
铜缆如今普通可分为两大类：力缆和信缆。
力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。
力缆依据耐压等级的不同可分为超高压电缆、高压电缆、高压电缆, 超高压电缆普通耐压在10KV以上, 高压电缆耐压在1KV至10KV, 高压电缆在1KV以下, 如再分详细一点还可把高压电缆分为民用级电缆, 耐压在380V以下；另也可依据绝缘的资料不同可分为橡胶力缆和塑胶力缆。
由于力缆如今与我们的联络不是很亲密, 所以不做详细的分解了。
信缆按用途和运用范围分为：1.市内通讯电缆：其中有纸绝缘市内通讯电缆, 聚乙烯或泡沫聚乙烯绝缘市内通讯电缆, 全填充市内通讯电缆, 自承式塑料绝缘市内通讯电缆, 铝芯聚乙烯绝缘市内通讯电缆, 塑料绝缘配线电缆等。
2.长途通讯电缆：其中包括纸绝缘低频通讯电缆, 纸绝缘高频对称通讯电缆, 塑料绝缘高频对称电缆, 小同轴综合通讯电缆, 中同轴综合通讯电缆, 电气化铁道通讯电缆, 防雷通讯电缆等。

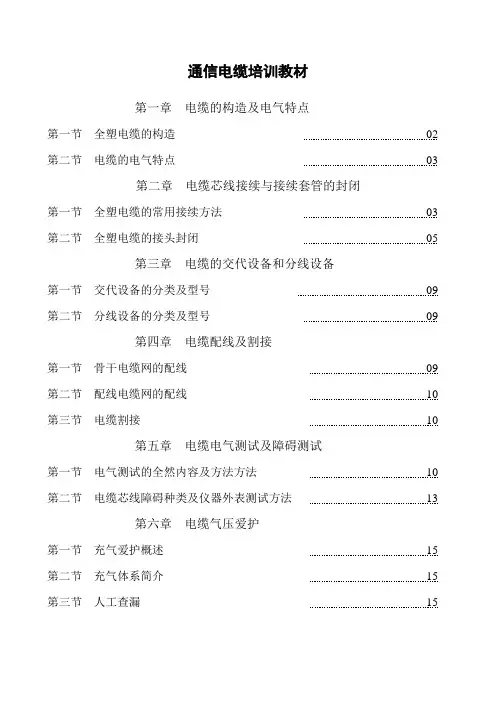

通信电缆培训教材第一章电缆的构造及电气特点第一节全塑电缆的构造02 第二节电缆的电气特点03 第二章电缆芯线接续与接续套管的封闭第一节全塑电缆的常用接续方法03 第二节全塑电缆的接头封闭05 第三章电缆的交代设备和分线设备第一节交代设备的分类及型号09 第二节分线设备的分类及型号09第四章电缆配线及割接第一节骨干电缆网的配线09 第二节配线电缆网的配线10 第三节电缆割接10 第五章电缆电气测试及障碍测试第一节电气测试的全然内容及方法方法10第二节电缆芯线障碍种类及仪器外表测试方法13 第六章电缆气压爱护第一节充气爱护概述15 第二节充气体系简介15 第三节人工查漏15第一章电缆的构造及电气特点第一节全塑电缆的构造全塑电缆由外护层、樊篱层、绝缘层和导线四部分构成。
一、全塑电缆的型号及表示方法以HYA 100×2×0.5 为例：H-市内通信电缆Y-实心聚烯烃绝缘A-涂塑铝带粘接樊篱聚乙烯护套100-100对电缆2-每对芯线数0.5-导线直径（mm）二、全塑电缆的缆心构造全塑电缆的缆芯重要由芯线、芯线绝缘、缆心绝缘、缆心扎带、包带层等构成。
1、导线材料：应用的是退火软铜线，依照通信办事范畴和用户分布情形采取不合线径及不合对数的电缆。
2、导线绝缘层：采取实心聚乙烯、泡沫聚乙烯、泡沫/实心皮聚乙烯等不合的绝缘构造，主假如为了改良电缆的机能，以适应不合用处电缆的须要。
平日要求绝缘层应平均连续、无裸露、别处光洁圆整和针孔极少。
3、芯线扭绞：为了削减电缆内各回路间的串音干扰及电磁耦合系数，决定于芯线间的互相地位，即扭绞节距。
因此全塑电缆采取20多种节距。
4、缆心构造：芯线扭绞成对（或组）后，再将若干对（或组）按必定规律绞合成为缆心。
5、缆心包带：采取聚酯，聚丙烯，聚乙烯或尼龙等复合伙料制成，具有非吸湿性，介电，隔热机能，一样为白色，重叠包复在缆心别处。
三、芯线色谱、扎带色谱1、芯线色谱全色谱线组合扭绞成25种不合色标的线对。

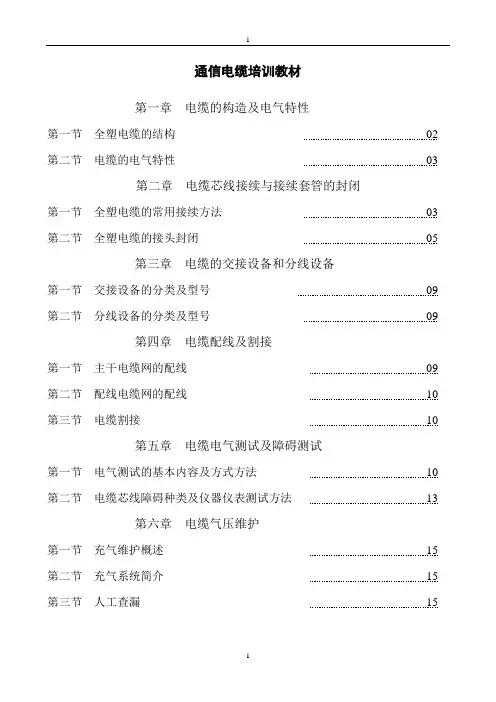

通信电缆培训教材第一章电缆的构造及电气特性第一节全塑电缆的结构02 第二节电缆的电气特性03 第二章电缆芯线接续与接续套管的封闭第一节全塑电缆的常用接续方法03 第二节全塑电缆的接头封闭05 第三章电缆的交接设备和分线设备第一节交接设备的分类及型号09 第二节分线设备的分类及型号09第四章电缆配线及割接第一节主干电缆网的配线09 第二节配线电缆网的配线10 第三节电缆割接10 第五章电缆电气测试及障碍测试第一节电气测试的基本内容及方式方法10第二节电缆芯线障碍种类及仪器仪表测试方法13 第六章电缆气压维护第一节充气维护概述15 第二节充气系统简介15 第三节人工查漏15第一章电缆的构造及电气特性第一节全塑电缆的结构全塑电缆由外护层、屏蔽层、绝缘层和导线四部分组成。
一、全塑电缆的型号及表示方法以HYA 100×2×0.5 为例：H-市内通信电缆Y-实心聚烯烃绝缘A-涂塑铝带粘接屏蔽聚乙烯护套100-100对电缆2-每对芯线数0.5-导线直径（mm）二、全塑电缆的缆心结构全塑电缆的缆芯主要由芯线、芯线绝缘、缆心绝缘、缆心扎带、包带层等组成。
1、导线材料：使用的是退火软铜线，根据通信服务范围和用户分布情况采用不同线径及不同对数的电缆。
2、导线绝缘层：采用实心聚乙烯、泡沫聚乙烯、泡沫/实心皮聚乙烯等不同的绝缘结构，主要是为了改善电缆的性能，以适应不同用途电缆的需要。
通常要求绝缘层应均匀连续、无裸露、表面光洁圆整和针孔极少。
3、芯线扭绞：为了减少电缆内各回路间的串音干扰及电磁耦合系数，决定于芯线间的相互位置，即扭绞节距。
所以全塑电缆采用20多种节距。
4、缆心结构：芯线扭绞成对（或组）后，再将若干对（或组）按一定规律绞合成为缆心。
5、缆心包带：采用聚酯，聚丙烯，聚乙烯或尼龙等复合材料制成，具有非吸湿性，介电，隔热性能，一般为白色，重叠包复在缆心外面。
三、芯线色谱、扎带色谱1、芯线色谱全色谱线组合扭绞成25种不同色标的线对。

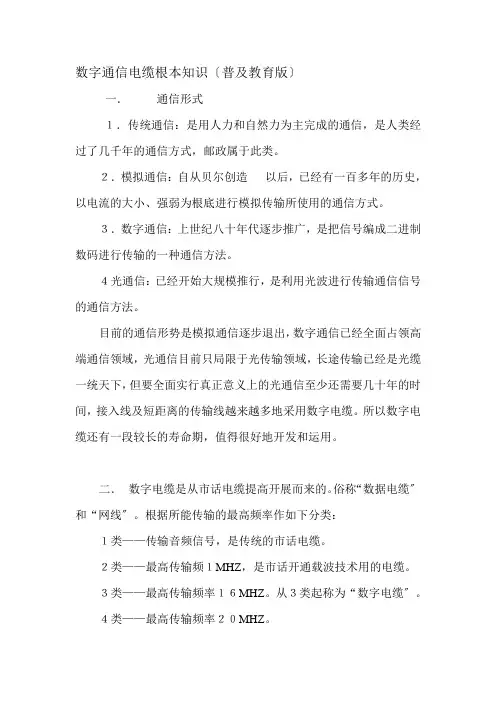

数字通信电缆根本知识〔普及教育版〕一．通信形式１．传统通信：是用人力和自然力为主完成的通信，是人类经过了几千年的通信方式，邮政属于此类。
２．模拟通信：自从贝尔创造以后，已经有一百多年的历史，以电流的大小、强弱为根底进行模拟传输所使用的通信方式。
３．数字通信：上世纪八十年代逐步推广，是把信号编成二进制数码进行传输的一种通信方法。
４光通信：已经开始大规模推行，是利用光波进行传输通信信号的通信方法。
目前的通信形势是模拟通信逐步退出，数字通信已经全面占领高端通信领域，光通信目前只局限于光传输领域，长途传输已经是光缆一统天下，但要全面实行真正意义上的光通信至少还需要几十年的时间，接入线及短距离的传输线越来越多地采用数字电缆。
所以数字电缆还有一段较长的寿命期，值得很好地开发和运用。
二．数字电缆是从市话电缆提高开展而来的。
俗称“数据电缆〞和“网线〞。
根据所能传输的最高频率作如下分类：１类——传输音频信号，是传统的市话电缆。
２类——最高传输频１MHZ，是市话开通载波技术用的电缆。
３类——最高传输频率１６MHZ。
从３类起称为“数字电缆〞。
４类——最高传输频率２０MHZ。
５类——最高传输频率１００MHZ。
５E——最高传输频率１００MHZ，可以同时双向传输。
６类——最高传输频率２５０MHZ。
６A——最高传输频率５００MHZ。
７类——最高传输频率６００MHZ。
现在也有专家提出生产最高传输频率１０００MHZ〔1GHZ〕的电缆，还没有结论，但生产高速数字线很多单位在进行，传输频率要到达３GHZ以上。
以上电缆的阻抗都是１００欧姆,另有一种阻抗是１５０欧姆的数字缆，其最高传输频率为３００MHZ，导线线径为０.６４,规格只有２对一种规格，主要是仪器仪表内用。
三. 数字电缆型号表示法：——１．电缆类别，用字母表示：HS——水平布线电缆。
2．导线材料，用字母表示：T——铜，一般省略不表。
LT——铜包铝3．绝缘材料，用字母表示。
４．护套材料，用字母表示。
名目第一局部通信根底知识第一章概述第二章传输根底知识第三章交换根底知识第四章分层通信体系结构第二局部通信网络第一章概述第二章网第三章ISDN综合业务数字网第四章DDN网第五章帧中继网第六章ATM第七章接口和接进网第八章信令网第九章同步网第十章治理网第三局部计算机网络第一章概述第二章局域网第三章TCP/IP协议族第四章网络连接设备及网络软件第五章交换式网络第六章INTERNET第四局部数据固定网网络拓朴图第一节ATM网网络拓朴图第二节VOIP网网络拓朴图第三节193长途网网络拓朴图第四节广西165网网络拓朴图第五局部各县组网结构第一节各县组网结构和当前现状第二节各县组网结构示意图第三节专线故障处理流程第四节数据业务故障处理表第六局部数据专职员作职责及考核要求第七局部设备维护常识及常见故障处理第一节县、镇级全然网络组网方式第二节设备故障判定方法第八局部数据网运行维护制度第一节平安操作规程第二节机房治理和平安保密规定第三节障碍处理和障碍报告制度第一局部通信根底知识第一章 概述通信的目的是为了信息的传递。
携带信息的信号可分为模拟信号〔如话音〕和数字信号〔计算机输出的信号〕。
信息的传递由通信系统来完成。
1.1 通信系统的组成通信系统由硬件和软件组成。
硬件包括终端、传输和交换三大局部。
● 终端：包括一般、移动、计算机、数据终端、可视、会议电视终端等。
● 传输系统：信息传递的通道，一般喊信道。
● 交换系统：完成接进交换节点链路的聚拢、转接和分配。
● 通信系统软件：为能更好完成信息的传递和转接交换所必须的一整套协议、标准，包括网络结构、网内信令、协议和借口以及技术体制、接口标准等。
☞ 注释1.2 通信系统的分类按照系统所传输的信号来分类，那么系统可分为模拟通信系统和数字通信系统。
● 模拟通信系统：用模拟信号传递消息的系统。
● 数字通信系统：用数字信号传递消息的系统。
由于光纤通信的普及和集成工艺的开展，数字通信系统具有抗干扰能力强，数字信号可再生，可综合各种业务，便于和计算机系统连接，易于集成等优点，因此逐渐取代了模拟通信系统。
