、电线电缆中BV BLV等符号含义这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B,电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L 就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是（软）的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19 根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在+—层白色的护套二、什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb 这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
三、YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y --- 聚乙烯J ----- 交联V ------ 聚氯乙烯护套【芯数】单芯、2芯、3 芯、4芯、5 芯、3+1、3+2、4+1等【规格】1.5 平方到240 平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

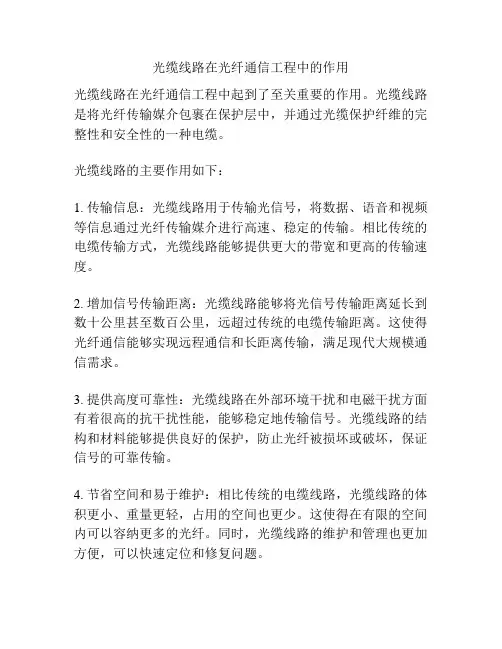

光缆线路在光纤通信工程中的作用
光缆线路在光纤通信工程中起到了至关重要的作用。
光缆线路是将光纤传输媒介包裹在保护层中，并通过光缆保护纤维的完整性和安全性的一种电缆。
光缆线路的主要作用如下：
1. 传输信息：光缆线路用于传输光信号，将数据、语音和视频等信息通过光纤传输媒介进行高速、稳定的传输。
相比传统的电缆传输方式，光缆线路能够提供更大的带宽和更高的传输速度。
2. 增加信号传输距离：光缆线路能够将光信号传输距离延长到数十公里甚至数百公里，远超过传统的电缆传输距离。
这使得光纤通信能够实现远程通信和长距离传输，满足现代大规模通信需求。
3. 提供高度可靠性：光缆线路在外部环境干扰和电磁干扰方面有着很高的抗干扰性能，能够稳定地传输信号。
光缆线路的结构和材料能够提供良好的保护，防止光纤被损坏或破坏，保证信号的可靠传输。
4. 节省空间和易于维护：相比传统的电缆线路，光缆线路的体积更小、重量更轻，占用的空间也更少。
这使得在有限的空间内可以容纳更多的光纤。
同时，光缆线路的维护和管理也更加方便，可以快速定位和修复问题。
综上所述，光缆线路在光纤通信工程中起到了传输信息、增加传输距离、提供高度可靠性以及节省空间和易于维护等重要作用，是实现现代通信需求的关键技术。

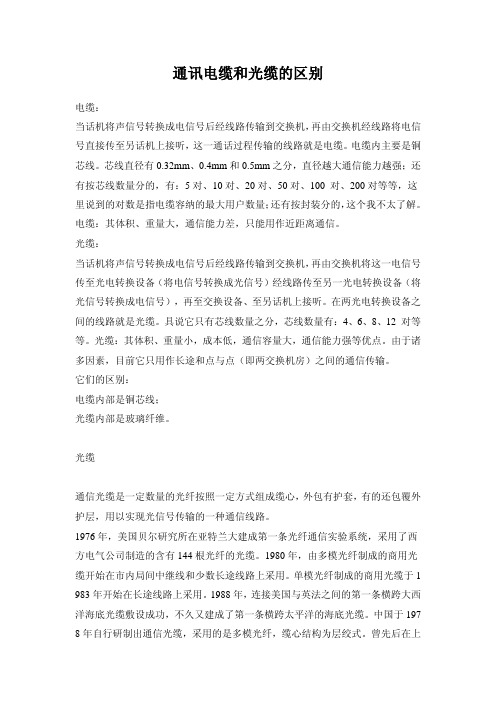

通讯电缆和光缆的区别电缆：当话机将声信号转换成电信号后经线路传输到交换机，再由交换机经线路将电信号直接传至另话机上接听，这一通话过程传输的线路就是电缆。
电缆内主要是铜芯线。
芯线直径有0.32mm、0.4mm和0.5mm之分，直径越大通信能力越强；还有按芯线数量分的，有：5对、10对、20对、50对、100 对、200对等等，这里说到的对数是指电缆容纳的最大用户数量；还有按封装分的，这个我不太了解。
电缆：其体积、重量大，通信能力差，只能用作近距离通信。
光缆：当话机将声信号转换成电信号后经线路传输到交换机，再由交换机将这一电信号传至光电转换设备（将电信号转换成光信号）经线路传至另一光电转换设备（将光信号转换成电信号），再至交换设备、至另话机上接听。
在两光电转换设备之间的线路就是光缆。
具说它只有芯线数量之分，芯线数量有：4、6、8、12 对等等。
光缆：其体积、重量小，成本低，通信容量大，通信能力强等优点。
由于诸多因素，目前它只用作长途和点与点（即两交换机房）之间的通信传输。
它们的区别：电缆内部是铜芯线；光缆内部是玻璃纤维。
光缆通信光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。
1976年，美国贝尔研究所在亚特兰大建成第一条光纤通信实验系统，采用了西方电气公司制造的含有144根光纤的光缆。
1980年，由多模光纤制成的商用光缆开始在市内局间中继线和少数长途线路上采用。
单模光纤制成的商用光缆于1 983年开始在长途线路上采用。
1988年，连接美国与英法之间的第一条横跨大西洋海底光缆敷设成功，不久又建成了第一条横跨太平洋的海底光缆。
中国于197 8年自行研制出通信光缆，采用的是多模光纤，缆心结构为层绞式。
曾先后在上海、北京、武汉等地开展了现场试验。
后不久便在市内电话网内作为局间中继线试用，1984年以后，逐渐用于长途线路，并开始采用单模光纤。
通信光缆比铜线电缆具有更大的传输容量，中继段距离长、体积小，重量轻，无电磁干扰，自1976年以后已发展成长途干线、市内中继、近海及跨洋海底通信、以及局域网、专用网等的有线传输线路骨干，并开始向市内用户环路配线网的领域发展，为光纤到户、宽代综合业务数字网提供传输线路。
第一部分电线电缆术语和名词1．电线电缆的分类按GB/T2900.10-1984，电线电缆定义为：用以传输电能、信息和实现电磁能转换的线材产品。
为便于选用及提高产品的适用性，我国的电线电缆产品按其用途可分为下列五大类。
1）裸电线指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和揽复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。
2）绕组线以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称为电磁线，包括具有各种特性的漆包线、绕包线、无机绝缘线等。
3）电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1~330kV及以上的各种电压等级、各种绝缘的电力电缆。
4）通信电缆和通信光缆通信电缆是传输电话、电报、电视、广播、数据和其他电信息的电缆；通信光缆是以光导纤维（光纤）作为光波传输介质，进行信息传输；射频电缆是适用于无线电通信、广播和有关电子设备中传输射频信号的电缆。
5）电气装备用电线电缆从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆。
这类产品使用面最广，品种最多，而且大多要结合所用装备的特性和使用环境条件来确定产品的结构、性能。
2．电线电缆名词术语1）电线电缆——用以传输电能、信息和实现电磁能转换的线材产品。
2）绝缘电缆——由下列部分组成的集合体：一根或多根绝缘线芯，它们各自的包覆层（如果具有时），总保护层（如果具有时），外保护层（如果具有时），电缆也可以有附加的没有绝缘的导体。
3）软电缆——使用时要求柔软，并在结构和材料上能满足这一（柔软性）要求的电缆。
4）软线——由多根数小截面的导体组成的软电缆。
5）单芯电缆——只有一根绝缘线芯的电缆。
6）多芯电缆——有一根以上绝缘线芯电缆7）扁（多芯）电缆——多根绝缘线芯组平行排列成扁平状的多芯电缆。
8）电缆附件——在电缆线路中与电缆配套使用的附属装置的总称。
9）裸电线——没有绝缘层的电线。
通信电源施工安全规范与通信电缆光缆割接安全操作规程在通信领域，通信电源施工和通信电缆光缆割接是至关重要的工作环节。
然而，这些工作若操作不当，可能会引发严重的安全事故，影响通信网络的正常运行，甚至危及人员生命和财产安全。
因此，遵循严格的安全规范和操作规程是必不可少的。
一、通信电源施工安全规范（一）施工前准备1、施工人员必须接受专业的安全培训，熟悉通信电源施工的安全知识和操作规程。
2、详细了解施工现场的环境和条件，包括电力供应、接地情况等。
3、检查施工工具和设备的完好性，确保其性能可靠，符合安全要求。
4、制定详细的施工方案，并经过相关部门的审批。
（二）施工中的安全注意事项1、严格遵守电气安全操作规程，严禁带电作业。
在进行电源设备的安装、调试和维护时，必须先切断电源，并在明显位置悬挂“禁止合闸，有人工作”的警示牌。
2、进行电源线的连接时，要确保连接牢固，接触良好，避免出现松动、短路等情况。
同时，要注意电源线的绝缘保护，防止触电事故的发生。
3、对于蓄电池的安装和维护，要特别小心。
蓄电池在运输、安装和使用过程中，要防止碰撞、倒置和短路。
在进行蓄电池的充电和放电操作时，要严格按照操作规程进行，控制好充电电流和电压，防止过充和过放。
4、施工过程中，要注意防火、防爆。
施工现场严禁烟火，要配备必要的灭火器材。
对于可能产生火花的操作，要采取有效的防护措施。
（三）施工后的安全检查1、施工完成后，要对电源设备进行全面的检查和测试，确保其性能正常，运行稳定。
2、检查电源线的连接是否牢固，绝缘是否良好。
3、清理施工现场，将工具和设备整理好，消除安全隐患。
二、通信电缆光缆割接安全操作规程（一）割接前的准备工作1、制定详细的割接方案，包括割接的时间、地点、步骤、应急措施等。
割接方案要经过相关部门的审批，并向相关用户进行通告。
2、对割接涉及的通信电缆光缆进行详细的勘察和测试，了解其线路走向、芯数、型号等信息，确保割接的准确性。
3、准备好割接所需的工具和设备，如光缆熔接机、电缆接续器、测试仪器等，并确保其性能良好。
光缆分类及应用一、光缆的定义和作用光缆是将光纤放置在一定的保护管道中，用于传输信息的一种电缆。
它是现代通信领域中最重要的组成部分之一，主要用于电话、互联网、有线电视等各种通信网络中。
二、光缆的分类1.单模光纤和多模光纤单模光纤指的是芯径较小（一般为9μm），仅能传输单个模式（即只有一个波长），适用于长距离传输和高速数据传输。
多模光纤指的是芯径较大（一般为50或62.5μm），可以同时传输多个模式（即有多个波长），适用于短距离传输和低速数据传输。
2.松套管光缆和紧密包覆光缆松套管光缆指的是将光纤放置在松散的保护管道内，可以自由地移动和变形，适用于需要经常调整或更换的场合。
紧密包覆光缆指的是将光纤直接包裹在保护层内，不能自由地移动或变形，适用于需要固定安装且不易受到外界干扰的场合。
3.室内光缆和室外光缆室内光缆主要用于建筑物内部的通信网络，一般采用PVC材料作为保护层。
室外光缆主要用于建筑物之间或城市之间的通信网络，一般采用PE材料作为保护层。
三、光缆的应用1.电话网络在电话网络中，光缆主要用于长距离传输和高速数据传输。
通过将电话信号转换成数字信号，再通过光纤进行传输，可以大大提高通话质量和传输速度。
2.互联网在互联网中，光缆是连接各个地区互联网骨干网的重要组成部分。
通过将数据转换成数字信号，再通过光纤进行传输，可以实现高速稳定的数据传输。
3.有线电视在有线电视中，光缆主要用于长距离传输高清视频信号。
相比传统的铜线电缆，使用光纤可以提供更高质量、更稳定的视频体验。
4.安防监控在安防监控领域中，光缆也被广泛应用。
通过将监控视频信号转换成数字信号，再通过光纤进行传输，可以实现高清、远距离的监控。
5.医疗领域在医疗领域中，光缆主要用于医学影像的传输。
通过将医学影像转换成数字信号，再通过光纤进行传输，可以实现高清、远距离的影像传输。
四、结语随着科技的不断发展，光缆在各个领域中都有着广泛的应用。
了解光缆的分类和应用，对于我们更好地理解现代通信技术和网络建设具有重要意义。

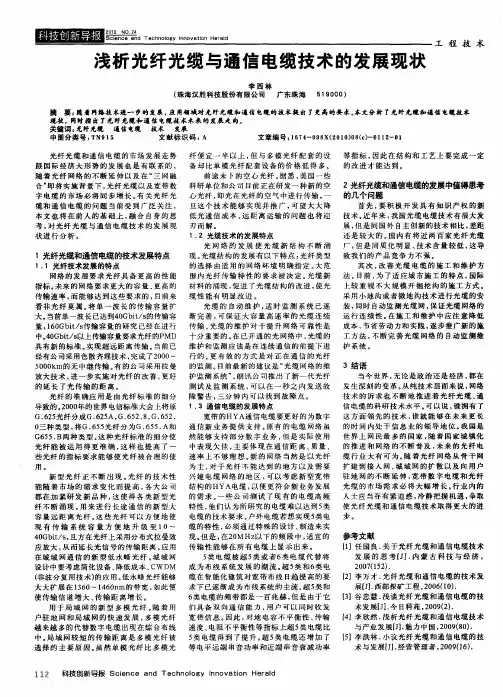

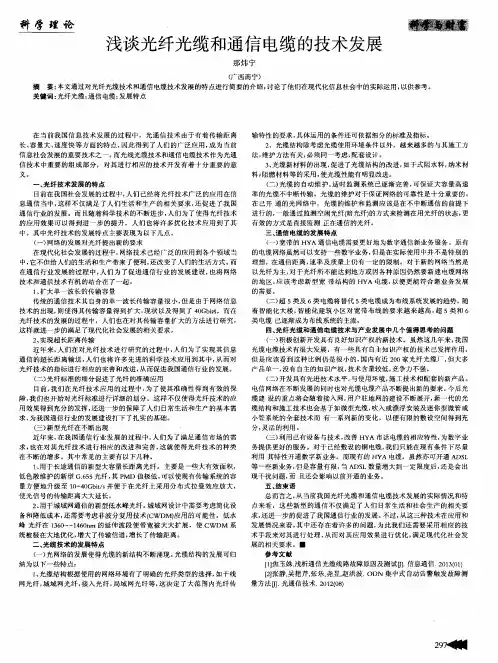

浅谈光纤光缆和通信电缆摘要光纤通信与光缆通信在我国近年来发展迅速，前景可观，由其是光纤通信有着长远的发展价值，进入21世纪，光纤通信成为一种发展迅速，技术更新快，技术不断涌现的领域，21世纪人类会进入一个前所未有的信息爆炸时代，IP业务呈指数式增长，信息传递量不断扩大，这也就带动光纤通信的飞速发展，传输率成百倍增长，三网的合并，必将成为现实。
从信息技术发展来看,由于电缆通信的不足，与光纤通信的优势，因此，决定的光纤通信发展的必要，为适应信息技术革命发展的需求，随着光纤技术的不断提高，生产成本的降低，光纤通信将逐渐代替光缆通信。
光纤通信质量小、体积小、传输质量高，而电缆通讯远逊于光纤通信。
其次两者的发展现状、区别，光纤通信有着较好的发展优势，最后为两者的发展趋势与未来，光纤通信以它独特的优点将会为通信史上一次革命性的变革，必将会主导未来信息网，通信电缆行业的发展趋势，由于需求下降，线缆产业产能相对过剩，企业竞争加剧，使得电缆通信发展举步维艰甚至于退出市场，会逐步形成少数巨头垄断的竞争格局。
目录第一章：光纤光缆与通信电缆概述1.光纤光缆与通信电缆各自特点2.光纤光缆种类3.通信电缆种类4.光纤光缆种类5.通信电缆种类6.光纤光缆优缺点7.光纤通信与电缆通信相比具有哪些优势第二章：光纤光缆与通信电缆区别1. 光纤光缆适用条件和范围2. 通信电缆使用条件和范围第三章：目前主要通信方式第四章：总结1 光纤光缆与通信电缆概述1.1 光纤光缆与通信电缆各自特点光纤光缆特点:光纤通信是现代信息传输的重要方式之一。
它具有容量大、中继距离长、保密性好、不受电磁干扰和节省铜材等优点。
通信电缆特点:通信电缆传输频带较宽，通信容量较大，受外界干扰小，但不易检修。
可传输电话、电报、数据和图像等。
1.2 光纤光缆种类光纤的种类按使用的材料分，有石英光纤、多组分玻璃光纤、塑料包层光纤和塑料光纤等几大类。
其中石英光纤以高纯SiO2玻璃作光纤材料，具有衰减低、频带宽等优点，在研究及应用中占主要地位。
如按纤芯折射率分类主要有突变型光纤和渐变型光纤。
按传输光的模式分，有多模光纤和单模光纤。
突变型纤芯部分折射率不变,而在芯-包界面折射率突变。
纤芯中光线轨迹呈锯齿形折线。
这种光纤模间色散大，带宽只有几十兆赫·公里。
常做成大芯径，大数值孔径（例如芯径为100微米，NA为0.30）光纤,以提高与光源的耦合效率，适用于短距离、小容量的通信系统。
渐变型纤芯折射率分布如图4。
纤芯中心折射率最高，沿径向按下式渐变：n(r)=n1【1-2墹(r/ɑ)α】1/2(2)式中α为折射率分布指数。
可以把这种光纤的纤芯分割成多层突变型光纤来分析光纤光缆其传输原理。
在分析中可近似地认为各层内折射率均匀。
当入射角为θ0的光线入射纤芯后，在各层界面依次折射。
按折射定律，折射角θ1逐渐增大，直到大于全反射临界角θc；发生全反射后，即折向纤芯中心。
然后，经各层时折射角又逐渐减小，到达中心时仍为θ0。
结果光线呈正弦形轨迹。
高次模即入射角较大的光线处于靠近包层的区域，这里折射率较小，光速较大，因此虽然路程较长，传输时间仍有可能与处于中心区的低次模接近或一致，即各模式的光线轨迹可聚焦于一点，使模间色散大大减小。
当折射率分布接近抛物线(α=2)时，模间色散最小，带宽可达吉赫·公里的水平。
单模光纤当光纤的归一化频率ν<2.41时,光纤中只允许单一模式（基模）传输，就成为单模光纤。
根据式(2)，这种光纤芯径和数值孔径必然很小,一般芯径只有数微米，因此连接耦合难度大。
由于是单模传输，消除了模间色散,在波长1.3微米附近材料色散又趋近于零，因此带宽极大（可达数百吉赫·公里）。
单模光纤被视为今后大容量长途干线通信的主要传输线。
玻璃光纤组成光纤的玻璃成分以SiO2为主，约占百分之几十，此外还含有碱金光纤光缆属、碱土金属、铅硼等的氧化物。
它的特点是熔点低（1400摄氏度以下），可用传统的坩埚法拉丝，适于制做大芯径、大数值孔径光纤。
这种光纤尚处于研制阶段，故应用不多。
包层光纤这是一种以高纯石英作纤芯、塑料（如有机硅）作包层的突变型多模光纤。
芯径和数值孔径较大，例如芯径大于200微米，NA大于0.3。
这种光纤便于连接和耦合，适于短距离小容量系统使用。
塑料光纤光纤材料主要是特制的高透明度的有机玻璃、聚苯乙烯等塑料，可做成突变型或渐变型多模光纤，光纤衰减已从初期的500～1000分贝/公里降低到数十分贝/公里,但仍须进一步降低。
它的特点是柔软、加工方便、芯径和数值孔径大。
被覆光纤裸光纤脆而易断，这是因为玻璃光纤表面总是存在随机分布的微裂纹，在潮气、尘光纤光缆埃和应力作用下迅速增殖而导致破坏。
在光纤拉丝的同时立即涂覆一层塑料护层，制成一次被覆光纤，可保证光纤的高强度和长寿命。
但为了进一步提高其耐压和抗弯折等机械性能，便于成缆和使用，往往在表面上再挤覆一层较厚的塑料层，这就是二次被覆光纤,也称被覆光纤。
它的外径一般为1毫米左右。
按照光纤在二次被覆护层中的松动状态，还可分为松包光纤和紧包光纤两类。
1.3 通信电缆种类⑴、市内通信电缆产品型号：HYA HYV HYAV HYAC（自承式）HYAT（冲油）CPEV CPEV-S⑵、煤矿专用通信电缆产品型号：MHYA(PUYA) MHYV(PUYV) MHYAV(PUYAV) MHYVR(PUYVR)⑶、屏蔽通信电缆：HYVP HYAP MHYVP MHYVP MHYVRP RVSP（屏蔽双绞线）⑷、铠装通信电缆：HYA53 MHYA32 MHYV22 MHYAV22 MHYAV32 HYAT53 HYV22 HYV32 HYA32HYV53 HYVP22 HYAP22 HYAP32 MHYVP22 MHYVP32 MHYVRP22 MHYVRP32⑸、阻燃通信电缆：ZR-HYA ZRA-HYA ZA-HYA ZRC-HYA WDZ-HYA ZR-YJYR如果按照线缆的型式，通信电缆分类如下：1、单导线：是指最原始的通信电缆，单导线回路，以大地作为回归线。
2、对称电缆：由两根在理想条件下完全相同的导线组成回路。
3、同轴电缆：将在同一轴线上的内、外两根导体组成回路，外导体包围着内导体，同时两者绝缘。
单导线应用场合分类如果按照应用场合，通信电缆又可分为如下三类：1、长途电缆：传输距离长，一般进行复用，多数直接埋在地下，少数情况下采用架空安装的方式，或者安装在管道中。
2、市内电缆：电缆内的导线“成双成对”，而且对数多。
一般安装在管道中，少量的市内电缆附挂在建筑物上或架空安装。
3、局用电缆：主要指在电信局内使用的通信电缆，一般安装在配线架上，也有的安装在走线槽中；局用电缆用于电信局内传输设备与交换设备之间，以及其它局内设备的内部。
在电信局内部为了防火，有时候还需要给局用电缆加上阻燃护套。
按上面的这种分类方法，通信电缆可以是对称电缆，也可以是同轴电缆。
对称线缆通信电缆由二根对称排列的导线组成通信回路。
分高频和低频两种。
前者最高传输频率可达800千赫，相应为在一个回路中可开通180路电话；后者最高传输频率一般小于252千赫，相当于一个回路中可开通60路电话。
对称通信电缆的电磁场呈开放状态（图1），在高频下回路的衰减和损耗较大，回路间相互干扰和外界干扰都较大，难于提高传输频率和容量。
长途对称通信电缆由不同数量和不同绝缘结构的四线组构成。
四线组的常用形式为星绞组，也有的采用复对绞形式（图2）。
绝缘有纸带绝缘、纸-绳（纸带和纸绳）绝缘、聚乙烯绳-带绝缘、聚苯乙烯绳－带绝缘和泡沫聚乙烯绝缘等多种。
高频长途对称通信电缆传输频率高，所以对电缆的结构性能要求较高。
一般采用绳－带绝缘的星绞四线组结构。
绝缘材料常用聚苯乙烯、聚乙烯。
纸带纸绳绝缘一般用于252千赫以下的低频对称通信电缆。
电话电缆是用于市内、近郊和工矿企业等较小范围的区域电话连接的对称通信电缆，常称市内电话电缆。
其主要特点为对数多（最多可达数千对，一般为数百或数十对）。
由于使用频率低，通信距离近，因此线径较长途通信电缆细，一般为0.5毫米。
电话电缆的线组结构有对绞组、星绞组和复对绞组3种。
按其线心绝缘和护层材料可分为纸绝缘铅护套电缆、聚乙烯绝缘组合护层电缆、油膏充填防水电缆、全塑电缆等。
电话电缆中二根绝缘导线心按一定节距绞合成对构成一个绝缘线对。
线对中二根绝缘导线心的颜色不同（一般为红色和白色），以便接线时区分。
电话电缆的缆心结构一般分为同心式和单位式两种（图3）。
同一层中相邻线对的绞合节距应不相同，以减小通话时的相互影响。
在每一层中都设有一个标志对（分别为蓝色和白色），便于接线时辨认。
在80对以上的电缆中往往臵有预备线对以替换不合格线对。
单位式电缆以50对或100对及相应的预备对绞合成一个基本单位，再由若干个基本单位绞合成电缆心。
经干燥后挤压上护套制成电缆（见图）。
架空敷设的电话电缆需用自承式，由钢索承受整个电缆的重力。
20世纪60年代以来，研制出在塑料电缆中填充油膏以防止潮气和水分的防水型电缆。
为了提高通信电缆的防潮性、稳定性，20世纪70年代以来，在市内电话电缆中广泛采用综合型电缆护层。
其基本类型有3种。
①Alpeth：缆心外挤压一层聚乙烯护层，再搭接地纵向包裹0.2毫米皱纹铝带，充以聚异丁烯绝缘复合物后外敷一层热塑性胶粘层，最外面挤压一层聚乙烯护套。
②Stalpeth：皱纹铝带外纵包一层皱纹钢带，外覆一层热塑性材料，最外层再挤压一层聚乙烯护套。
③Lepeth：缆心上包覆一层聚乙烯护套，其外敷一层粘性热塑性材料，最外面挤压一层铅管。
同轴线缆通信电缆由二根相互绝缘的同轴心的内外导体组成通信回路（同轴对），再由一个或多个同轴对绞合而成。
同轴电缆多用作长途通信干线，开通多路载波通信或传输电视节目，也用作高效率的数据信息传输。
同轴对中两导体完全同心，在外导体以外不存在电磁场（图4）。
因此，传输信号的衰减以及各同轴对之间的相互干扰小，抗外界干扰的性能也高于对称电缆。
它的传输频率可达10～100兆赫以上。
同轴通信电缆的型号根据同轴对的尺寸划分，有微同轴电缆内导体直径n/外导体直径D为0.6mm/2mm、0.9mm/3.2mm 等）、小同轴电缆（n/D=1.2mm/4.4mm等）、中同轴电缆（n/D=2.6mm/9.5mm等）、大同轴电缆（n/D=5mm/18mm、11mm/41mm等）。
同轴通信电缆中同轴对的内导体为铜，断面为圆柱形，实心。
为提高机械强度（例如作海底电缆时），也有采用钢心铜外层的双金属内导体。
外导体一般用铜带制成，常用形式有皱边式、压痕式、锁齿式等。
外导体需柔顺性好，稳定性高，加工工艺简单。
同轴对内外导体的绝缘应具有低的介电系数和低的介质损耗，还应有一定的机械强度以支撑外导体，使其与内导体保持同心。
