下载文档原格式
人造板及其制品中有害物质检测人造板及其制品主要包括中高密度纤维板、刨花板、定向刨花板、胶合板、装饰单板贴面胶合板、细木工板、饰面人造板（包括浸渍纸层压木质地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等）等，被广泛应用于家庭装修和公共装修工程中，由此类材料产生的甲醛污染比较突出。
国家质检总局要求，凡属人造板及其制品均应严格按照国家强制性标准《室内装饰装修材料人造板及其制品中甲醛释放限量》进行甲醛释放量有害物质的检测。
以下是三种不同方法测试甲醛释放量：一、干燥器法测定甲醛释放量1. 1 基本原理利用干燥器法测定甲醛释放量的基本原理是：在一定温度下，把已知表面积的试件放入干燥器，试件释放的甲醛被一定体积的水吸收，测定24h内水中的甲醛含量具体可分为下面两个步骤：第一步：收集甲醛——在干燥器底部放置盛有蒸馏水的结晶皿，在其上方固定的金属支架上放置试样，释放出的甲醛被蒸馏水吸收，作为试样溶液。
第二步：测定甲醛浓度——用分光光度计测定试样溶液的吸光度，由预先绘制的标准曲线求得甲醛的浓度。
1.2 仪器与试剂1.2.1 仪器（1）玻璃干燥器，直径240mm，容积为（11±2）L；（2）金属支架，如图1-1所示：图1-1 金属支架装置示意图（3）水槽，可保持温度（65±2）℃；（4）分光光度计，可在波长412nm处测量吸光度。
推荐使用光程为50mm的比色皿；（5）天平，感量0.01g；感量0.0001g；（6）玻璃器皿；500mL碘价瓶；单标线移液管（0.1 mL，2.0 mL，25 mL，50 mL，100 mL）；50 mL棕色酸式滴定管；50 mL棕色碱式滴定管；量筒（10mm，50mm，100mm，250mm，500mm）；表面皿（直径12cm～15cm）；白色容量瓶（100 mL，1000 mL，2000 mL）；1000 mL棕色容量瓶；带塞三角烧瓶（50 mL，100 mL）；烧杯；1000 mL棕色细口瓶；滴瓶60mL；玻璃研钵直径（10cm～12cm）。
人造板材中游离甲醛检测技术研究评述作者：沈智君来源：《科学与财富》2020年第20期摘要：在经济社会不断发展，环保概念日渐加深的今天，作为节能材料的人造板材得到了广泛应用和推广。
人造板材不仅减少了人们对树木资源的开采，还能有效地应用在家居装饰行业当中，既满足了人民群众的物质需求，又满足了社会主义生态文明的建设需求，是非常值得提倡和关注的。
由于行业的迅速发展和国家政策的支持，人造板材应用越来越广，人们越发关注人造板材中的游离甲醛。
故此，人造板材中的游离甲醛的检测技术被提上日程。
本文在此就游离甲醛的来源以及检测技术入手，对人造板材中的游离甲醛的检测方式展开以下探讨。
关键词：人造板材，游离甲醛，检测技术引言：经济社会的发展给人民群众带了更优越的生活质量，生活质量的提升使得人们更加关注生活环境，环保概念深入人心。
现如今，在房屋装饰行业，更高标准的装饰水平和更加环保的材料应用被广泛提及，特别是在人造板材被广泛应用之后。
人造板材中的游离甲醛会给生活环境带来较为严重的污染，给人体带来较为严重的危害，为减少和降低游离甲醛的含量，更深层次的健康品质生活，游离甲醛的检测技术应运而生。
一、游离甲醛产生的原因游离甲醛主要产生于各种人造板材中，在人造板材中因为材料需要进行黏合，所以一些胶黏剂中所蕴含的甲醛在加工制造完成后，会游离于材料内部，这些游离的甲醛在一定的条件下进行释放，给人的健康带来较大的危害，同时会引发一些的社会问题，为社会发展和行业发展带来较大的阻碍。
人造板材存在游离甲醛的来源分为以下两点：1.;;;;; 材料本身附着甲醛首先，粘合剂附着甲醛。
使用的黏合材料一般是脲醛树脂胶粘剂和三聚氰胺胶粘剂，由于这些黏合材料本身就附着的甲醛，其中酚醛和脲醛树脂胶粘剂最容易产生游离甲醛。
其次，人造板材中附着甲醛。
在人造板材的构成材料当中有着多种不同的种类，这些种类有着不同的化学成分，据大数据调查结果显示，常规条件下，低密度的木材材料制造出的人造板材释放的甲醛远远高于高密度的木材材料，桦木材料的甲醛释放量远远高于云杉的，云杉材料的甲醛释放量也高于栎木的。

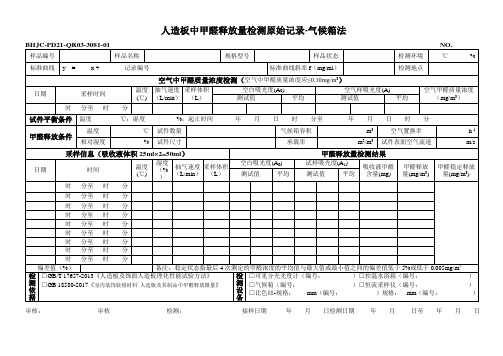

环境测试舱法测定游离甲醛释放量
1、使用仪器：甲醛释放量测试箱
2、引用标准：GB50325-2010《民用建筑工程室内环境污染控制规范》
GB18580《室内装饰装修材料人造板及其制品中甲醛释放限量》3、试验介绍：民用建筑工程室内用人造木板及饰面人造木板，必须测定游离甲醛含量或游离甲醛释放量。
4、测试要求：
环境测试舱法测定游离甲醛释放量，宜按以下规范进行。
1.环境测试舱的容积应为1 m3～40m3。
2.环境测试舱的内壁材料应采用不锈钢、玻璃等惰性材料建造。
5、环境测试舱运行条件:
1.温度：23℃±1℃；
2.相对湿度：45%±5%；
3.空气交换率：(1±0.05)次/h；
4.被测样品表面附近空气流速：0.1 m / s～0.3m / s；
5.人造木板、粘合木结构材料、壁布、帷幕的表面积与环境测试舱容积之比应为1︰1；地毯、地毯衬垫的面积与环境测试舱容积之比为0.4︰1；
6.测定材料的TVOC和游离甲醛释放量前，环境测试舱内洁净空气中TVOC含量不应大于0.01 mg/m3、游离甲醛含量不应大于0.01 mg/m3。
6、限量规定：
当采用环境测试舱法测定游离甲醛释放量，并依此对人造木板进行分级时，其限量应符合现行国家标准《室内装饰装修材料人造板及其制品中甲醛释放限量》GB18580的规定，见下表。
东莞市环仪仪器甲醛释放量测试箱相关文献。

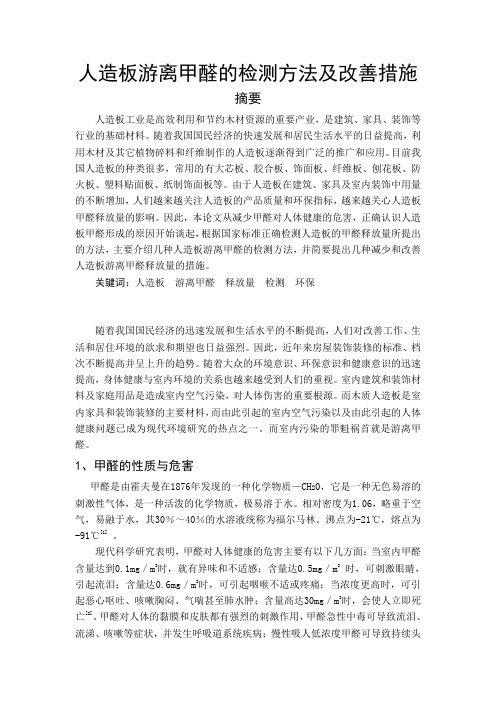

人造板游离甲醛的检测方法及改善措施摘要人造板工业是高效利用和节约木材资源的重要产业，是建筑、家具、装饰等行业的基础材料。
随着我国国民经济的快速发展和居民生活水平的日益提高，利用木材及其它植物碎料和纤维制作的人造板逐渐得到广泛的推广和应用。
目前我国人造板的种类很多，常用的有大芯板、胶合板、饰面板、纤维板、刨花板、防火板、塑料贴面板、纸制饰面板等。
由于人造板在建筑、家具及室内装饰中用量的不断增加，人们越来越关注人造板的产品质量和环保指标，越来越关心人造板甲醛释放量的影响。
因此，本论文从减少甲醛对人体健康的危害，正确认识人造板甲醛形成的原因开始谈起，根据国家标准正确检测人造板的甲醛释放量所提出的方法，主要介绍几种人造板游离甲醛的检测方法，并简要提出几种减少和改善人造板游离甲醛释放量的措施。
关键词：人造板游离甲醛释放量检测环保随着我国国民经济的迅速发展和生活水平的不断提高，人们对改善工作、生活和居住环境的欲求和期望也日益强烈。
因此，近年来房屋装饰装修的标准、档次不断提高并呈上升的趋势。
随着大众的环境意识、环保意识和健康意识的迅速提高，身体健康与室内环境的关系也越来越受到人们的重视。
室内建筑和装饰材料及家庭用品是造成室内空气污染，对人体伤害的重要根源。
而木质人造板是室内家具和装饰装修的主要材料，而由此引起的室内空气污染以及由此引起的人体健康问题已成为现代环境研究的热点之一。
而室内污染的罪魁祸首就是游离甲醛。
1、甲醛的性质与危害甲醛是由霍夫曼在1876年发现的一种化学物质—CH20，它是一种无色易溶的刺激性气体，是一种活泼的化学物质，极易溶于水。
相对密度为1.06，略重于空气，易融于水，其30％～40％的水溶液统称为福尔马林。
沸点为-21℃，熔点为-91℃[1]。
现代科学研究表明，甲醛对人体健康的危害主要有以下几方面：当室内甲醛含量达到0.1mg／m3时，就有异味和不适感；含量达0.5mg／m3时，可刺激眼睛，引起流泪；含量达0.6mg／m3时，可引起咽喉不适或疼痛；当浓度更高时，可引起恶心呕吐、咳嗽胸闷、气喘甚至肺水肿；含量高达30mg／m3时，会使人立即死亡[2]。
人造木板甲醛释放量的测定方法确认实验报告1.方法依据人造木板甲醛释放量的测定 GB 18580-20012.方法原理一定温度下，把已知表面积的试件放入干燥器，试件释放的甲醛被一定体积的水吸收，测定24 h内水中甲醛的含量3.仪器3.1 玻璃干燥器3.2 金属支架3.3 0.0001g天平3.5 恒温水浴锅3.6 分光光度计4.试剂除非另有说明，分析时均使用符合国家标准的分析纯试剂和按3.1条制备的水。
4.1 乙酰丙酮—乙酸铵溶液：称取150g乙酸铵于800mL蒸馏水或去离子水中，再加入3mL 冰乙酸和2mL乙酰丙酮，并充分搅拌，定容至1L，避光保存。
该溶液保存期3d，3d后应重新配置。
4.2 甲醛标准液，100μg/mL，使用前稀释为3μg/mL.5.分析5.1 甲醛的收集参照GBT 17657-2013 处理。
5.2 甲醛含量的测定准确吸取25mL甲醛标准溶液（3μg/mL）到100mL带塞三角瓶中，并量取25mL乙酰丙酮—乙酸铵溶液，塞上瓶塞，摇匀。
放到（65±2）℃的水槽中加热10min。
然后把溶液在避光处存放（60±5）min。
在分光光度计412nm处，以蒸馏水做参比，调零。
用1cm的比色皿测定萃取液的吸光度。
5.3 校准曲线的绘制把0、5、10、20、50、100mL的甲醛标准溶液（3μg/mL）分别加到100mL容量瓶中，并用蒸馏水稀释到刻度。
然后分别取出25mL溶液，按照5.2步骤进行吸光度测量分析。
根据甲醛含量吸光情况挥之标准曲线。
下表为标准曲线的测定结果：6讨论6.1适用范围：本方法适用于树脂制造、涂料、人造纤维、塑料、橡胶、染料、制药、油漆、制革等行业的排放废气，以及作医药消毒、防腐、熏蒸时产生的甲醛蒸气测定。
6.2 测定范围：在采样体积为0.5～10.OL时，测定范围为0.5～800 mg/m3。
6.3 检出限的评定：根据国际纯粹应用化学联合会IUPAC规定，检出限是指能以适当的置信水平检出的最小分析信号(X L)所对应的分析物浓度,这个最小仪器响应值(X L)由下式规定： X L=X b+ KS bL式中X b是空白溶液测量值的平均值，S bL是20次以上空白溶液测量值的标准偏差，K是一个选定的常数，一般K=3。
室内装饰装修材料人造板及其制品中甲醛释放限量 The pony was revised in January 2021室内装饰装修材料人造板及其制品中甲醛释放限量前言本标准的第5章为强制性条款，其余为推荐性条款。
本标准参考欧洲EN312-1 1997《刨花板》、欧洲中密度纤维板厂商协会技术委员会，《中密度纤维板》、欧洲标准ENV717-1、《人造板甲醛释放量测定气候箱法》、日本农业标准JA-MAFF，Notification 《普通胶合板》、日本农业标准JAS MAFF，Notification <《地板》。
自2002年1月1日起，生产企业生产的产品应执行本国家标准，过渡期6个月；自2002年7月1日起，市场上停止销售不符合本国家标准的产品。
本标准由国家林业局提出。
本标准由全国人造板标准化技术委员会归口。
本标准负责起草单位：中国林业科学研究院木材工业研究所。
本标准参加起草单位：广东肇庆康蓝中密板企业集团、上海市建筑科学研究院、太尔化工（上海）有限公司、环球木业有限公司、新乡平原人造板厂。
本标准主要起草人：王维新、杨帆、许文、马虹、何励贤、李本初、杨虹、楼明刚。
本标准首次发布。
1、范围本标准规定了室内装饰装修用人造板及其制品（包括地板、墙板等）中甲醛释放量的指标值、试验方法和检验规则。
本标准适用于释放甲醛的室内装饰装修用各种类人造板及其制品。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版的均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 人造板及饰面人造板理化性能试验方法3、术语和定义下列术语和定义适用于本标准。
甲醛释放量--穿孔法测定值 the perforator test value用穿孔萃取法测定的从100g绝干人造板萃取出的甲醛量。
深圳市龙岗区工程质量检测中心
人造木板及饰面人造木板中游离甲醛含量或释放量检测委托单
声明，有声明的样品保留不超过15天。
5、见证人签名确认对有见证送检样品的代表性和取样、送检的真实性负法律责任，保存取报告凭证并取检测报告。
6、工程质量监督管理部门对监督抽检样品的代表性和取样、送样的真实性负责。
7、本检测中心保证检测的公正性，对检测数据和检测报告的真实性和准确性负责。
收样4个工作日后取报告（干燥法和穿孔法）。
8、本检测中心地址：龙岗区中心城和谐路8号质检大楼电话：28589511。
9、检测中心检测二室地址:龙岗区吉华街道丽湖花园入口电话:28589721，地点代号B。
QR4.5.4-012V.05-0。
