wincc数据显示问题

wincc实时趋势曲线不显示
单位一套wincc监控界面中，所有的实时趋势曲线都不显示，但是历史趋势曲线可以显示，以前都可以显示的，不知道是什么原因？
最佳答案
1、首先确认实时趋势曲线的数值不为零，即曲线都显示在最底层，重叠在一起，都是0，所以看不着。

2、是否连接到plc的变量了。

能读到历史，说明数据库和存储数据没有问题，但是实时的话是直接连接到变量的，如果没有可能是没有连接到plc的所属变量。

3、看一下wincc的变量记录系统又没有启动，如果没有启动的话，也是不能实时连接到变量记录的（启动的话看服务器属性里面的启动项里面，有一个变量记录，打上对钩就启动了）。

4、wincc项目的路径中不能有中文。

wincc画面无法全部显示
wincc项目，在笔记本中运行中无法全部显示,怎么在wincc中设置才能适应笔记本电脑的分辨率？
最佳答案
如果hmi画面不匹配已组态的尺寸(以像素为单位)，则全屏模式时，项目仅在画面的一部分上显示。

要以全屏模式启动系统，在winccflexible的项目视图中打开“设备设置”对话框。

在“运行系统设置”下设置复选项“全屏模式”。

可以根据要求在windows下隐藏任务栏。

要隐藏任务栏，选择“开始>设置>任务栏”(start>se ttings>taskbar)，然后在“任务栏属性”(taskbarproperties)对话框里取消选择“总在最前”(alwaysontop)和“自动隐藏”(autohide)复选框。

可以通过如下方法调整画面——
1、一般在wincc-计算机属性—属性—图形运行系统——窗口属性下，选择适应画面和全屏就可以；
2、如果显示比例不行，在桌面上右键—属性—设置
——屏幕分辨率——调整显示器分辨率到适合。

3、如果还是不行，就在画面编辑器中，更改“画面对象”的几何属性，调整符合屏幕分辨率的高度和宽度，然后再调整画面中各对象的大小。

另外，还可以参考：
wincc画面调整——
/service/answer/solution.asp?q_id =30102&cid=1032
wincc修改屏幕大小有没有好方法——
/service/answer/solution.asp?q_id =57786&cid=1032。

wincc光标定位和显示问题
wincc 光标定位和显示问题
wincc光标定位和显示问题
在wincc的画面中：
1、当从A画面转到B画面后，如何让光标默认停留在B画面上指定“输入输出域”输入位置并闪烁，等待输入数据；
2、输入数据完成后，回车，光标默认到下一个“输入输出域”中并闪烁；
3、第二个输入完成后，回车，默认到指定的“按钮”上，等待回车确认。

光标控制改“是”，可以在本画面中回车下移，A画面转到B画面不能用。

原来问过同一个问题，现在知道和焦点有联系，研究了，不行了，只好再问一问了。

最佳答案
测试了下，激活”输入输出域“的立即输入，当”输入输出域“激活时（获得焦点）则进入等待输入数据的状态，这样在B画面打开事件激活第一个”输入输出域“即可Screenitems(”输入输出域1”).Activate
在第一个输入输出域的键盘按下事件里，判断是否按下
回车键，如果是激活下一个对象
Ifnchar=13Then‘是否按下回车键
ScreenItems(“输入输出域2”).Activate‘激活输入输出域2
EndIf
这样直到最后一个输入输出域激活按钮，在按钮的键盘按下事件里判断回车键并做出对应的处理。

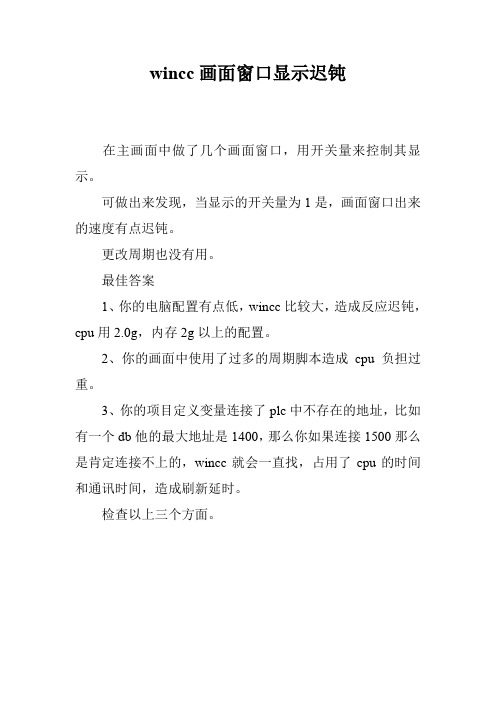

wincc画面窗口显示迟钝
在主画面中做了几个画面窗口，用开关量来控制其显示。

可做出来发现，当显示的开关量为1是，画面窗口出来的速度有点迟钝。

更改周期也没有用。

最佳答案
1、你的电脑配置有点低，wincc比较大，造成反应迟钝，cpu用2.0g，内存2g以上的配置。

2、你的画面中使用了过多的周期脚本造成cpu负担过重。

3、你的项目定义变量连接了plc中不存在的地址，比如有一个db他的最大地址是1400，那么你如果连接1500那么是肯定连接不上的，wincc就会一直找，占用了cpu的时间和通讯时间，造成刷新延时。

检查以上三个方面。

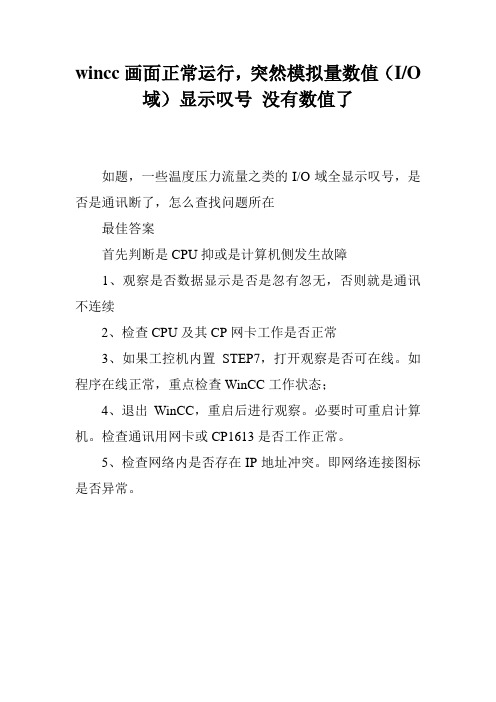

wincc画面正常运行，突然模拟量数值（I/O 域）显示叹号没有数值了
如题，一些温度压力流量之类的I/O域全显示叹号，是否是通讯断了，怎么查找问题所在
最佳答案
首先判断是CPU抑或是计算机侧发生故障
1、观察是否数据显示是否是忽有忽无，否则就是通讯不连续
2、检查CPU及其CP网卡工作是否正常
3、如果工控机内置STEP7，打开观察是否可在线。

如程序在线正常，重点检查WinCC工作状态；
4、退出WinCC，重启后进行观察。

必要时可重启计算机。

检查通讯用网卡或CP1613是否工作正常。

5、检查网络内是否存在IP地址冲突。

即网络连接图标是否异常。

wincc画面如何实时的显示数据库中数据,并且在画面上实时的
更改数据
wincc画面如何实时的显示数据库中数据，并且在画面上实时的更改数据
wincc画面如何实时的显示数据库中数据，并且在画面上直接更改数据，直接数据库中的数据直接就改变了，应该用什么来做?之前用了是msflexgrid，可以显示数据库中的数据，但是不能从msflexgrid 控件上直接删除某条记录。

有什么好的方法？
问题补充：
可没有说清楚，数据库是自己建的数据库，不是系统自带的。

现在要做是在wincc画面上显示数据库中的数据并且能在画面上直接修改数据库的数据。

（例如直接删除某条记录数据库中相应的记录也一并删除），这种情况怎么做呢？
最佳答案
wincc的数据可以显示出来，比如用数据表格，但是不能删除。

wincc的记录都是压缩的。

如果可以修改记录那就是造假了。

可以用excel查询数据后保存到excel表格中，然后自己去修改，这就和wincc没有任何关系了，在wincc 中是不允许修改数据记录中的数据的。

wincc运行时界面切换很卡，显示数据很慢wincc运行时界面切换很卡，显示数据很慢，ccwriteArchiveserver.exe占cpu很多，是不是数据归档出错了？最佳答案1、转帖：系统存的报警记录太多，wincc项目太大，还有就是系统本身的一些系统垃圾多，需要给wincc做一次瘦身，还有就是提高wincc上位机的硬件配置，比如内存使用2G等。

删除归档数据，可以打开报警记录/变量记录，在“归档组态”-“消息归档”/“快速归档”/“慢速归档”上右键“复位”，确认删除历史数据即可。

或者直接到WinCC的项目文件夹下找到目录ArchiveManager，把AlarmLogging、TagLoggingFast、TagLoggingSlow三个子目录中的数据库文件(.mdf)和日志文件(.ldf)都删除掉，效果一样,都可以达到对wincc项目“瘦身”的效果。

2、这是应用WINCC的一个常见问题，原因很多，常见的：、系统安装了杀毒软件及防火墙等；、系统后台的服务项目太多，计算机垃圾积累过多；、计算机硬件配置过低；、WINCC项目太大，系统存的报警记录太多。

还有就是系统本身的一些系统垃圾多，需要给WINCC做一次瘦身.3、看看同类的问题的答案：/service/answer/solution. aspx?Q_ID=103966&cid=1032/service/answer/solution.aspx?Q_ ID=73706&cid=1032/service/answer/solution.aspx?Q_ id=61781&cid=1032/service/answer/solution.aspx?Q_ id=64171&cid=1032。

某些从别人电脑拷贝来的WINCC项目因为运行画面的分辨率和本电脑的分辨不一致，而出现运行画面显示不全的现象，截图：
而电机的电脑的分辨率为：
窗口属性的设置如下：
运行起来的效果如下：
所以就不是方便
解决方法：
先将电脑的分辨率设置和运行画面的分辨率一致，
再设置计算机/图形运行系统/窗口属性选择合适的选项
至此整个工作完成，效果如下：
