二极管检验作业指导书

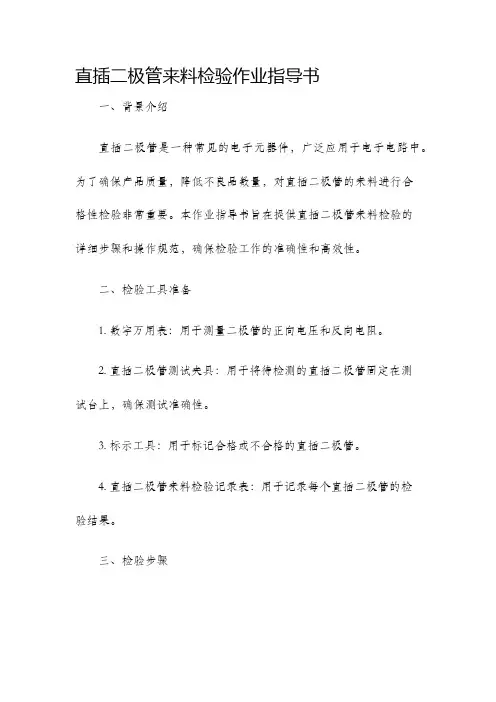

直插二极管来料检验作业指导书一、背景介绍直插二极管是一种常见的电子元器件，广泛应用于电子电路中。

为了确保产品质量，降低不良品数量，对直插二极管的来料进行合格性检验非常重要。

本作业指导书旨在提供直插二极管来料检验的详细步骤和操作规范，确保检验工作的准确性和高效性。

二、检验工具准备1. 数字万用表：用于测量二极管的正向电压和反向电阻。

2. 直插二极管测试夹具：用于将待检测的直插二极管固定在测试台上，确保测试准确性。

3. 标示工具：用于标记合格或不合格的直插二极管。

4. 直插二极管来料检验记录表：用于记录每个直插二极管的检验结果。

三、检验步骤1. 对待检测的直插二极管进行外观检查，检查是否有损坏、变形或焊接不良等问题。

若有问题，记录为不合格并进行下一步检验。

若外观完好，则进行下一步。

2. 使用数字万用表进行正向电压测量。

将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。

记录测得的正向电压值。

3. 使用数字万用表进行反向电阻测量。

将二极管的正极连接到数字万用表的正电极，将二极管的负极连接到数字万用表的负电极。

记录测得的反向电阻值。

4. 根据产品规格要求，判断正向电压和反向电阻是否符合要求。

若符合要求，标记该直插二极管为合格，将检验结果记录在直插二极管来料检验记录表中。

若不符合要求，标记该直插二极管为不合格，将检验结果记录在直插二极管来料检验记录表中。

5. 将合格的直插二极管进行包装并储存，将不合格的直插二极管进行淘汰或返修。

四、注意事项1. 操作人员应具备相关知识和技能，熟悉检验步骤和要求，减少操作误差。

2. 测量仪器应进行定期校准和维护，确保测量结果的准确性。

3. 在进行检验工作时，应保持工作区域整洁，确保操作环境的安全和清洁。

4. 严格按照操作规范进行检验，不得有任何违章操作。

五、总结直插二极管的来料检验是保证产品质量的重要环节。

通过严格按照检验步骤进行操作，可以及时发现不合格产品，并采取相应措施，降低不良品率，提高产品质量。

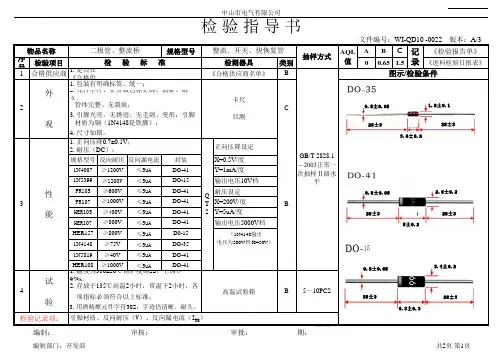

规格型号AB C 《检验报告单》序号检验项目类别00.65 1.5《进料检验日报表》1合格供应商1. 是否在《合格供应商名单》内；B正向压降设定规格型号反向耐压反向漏电流封装X=0.5V/度1N4007≥1200V ≤5uA DO-41Y=1mA/度1N5399≥1200V ≤5uA DO-15输出电压10V 档FR105≥600V ≤5uA DO-41耐压设定FR107≥1000V ≤5uA DO-41X=200V/度HER105≥400V ≤5uA DO-41Y=5uA/度HER107≥800V ≤5uA DO-41输出电压5000V 档HER157≥800V ≤5uA D0-151N4148≥75V ≤5uA DO-351N5819≥40V ≤5uA DO-41HER108≥1000V≤5uADO-41生效日期：文件编号：WI-QD10 -0022 版本：A/3物品名称卡尺目测编制：审核： 审批：检验记录项：引脚材质、反向耐压（V）、反向漏电流（I RM ）2. 存放于135℃高温2小时，常温下2小时，各 项指标必须符合以上标准；3. 用酒精擦元件字符30S ，字迹仍清晰、耐久。

中山市电气有限公司检 验 指 导 书外观2AQL 值记录二极管、整流桥抽样方式检 验 标 准整流、开关、快恢复管检测器具《合格供应商名单》3性 能3. 引脚光亮，无锈迹、无毛刺、变形；引脚 材质为铜（1N4148是铁脚）；B QT 2GB/T 2828.1—2003正常一次抽样Ⅱ级水平B5～10PCS高温试验箱44. 尺寸如图。

1. 正向压降0.7±0.1V ；2. 耐压（DC ）：1. 温度为310±20℃锡炉浸锡2S ，上锡≥95%；（1N4148输出电压为500V 档 X=50V ）图示/检验条件试 验C2. 元件字符、正负极色标正确、清晰、耐久，1. 包装有明确标签、统一；管体完整、无裂痕；1.8±0.13.6±0.20.5±0.0528±328±32.5±0.25±0.20.8±0.0528±328±328±328±33.4±0.26.3±0.30.8±0.05。

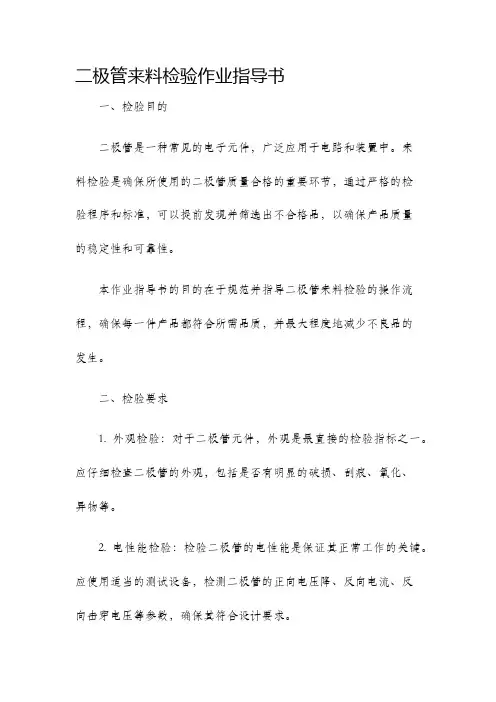

二极管来料检验作业指导书一、检验目的二极管是一种常见的电子元件，广泛应用于电路和装置中。

来料检验是确保所使用的二极管质量合格的重要环节，通过严格的检验程序和标准，可以提前发现并筛选出不合格品，以确保产品质量的稳定性和可靠性。

本作业指导书的目的在于规范并指导二极管来料检验的操作流程，确保每一件产品都符合所需品质，并最大程度地减少不良品的发生。

二、检验要求1. 外观检验：对于二极管元件，外观是最直接的检验指标之一。

应仔细检查二极管的外观，包括是否有明显的破损、刮痕、氧化、异物等。

2. 电性能检验：检验二极管的电性能是保证其正常工作的关键。

应使用适当的测试设备，检测二极管的正向电压降、反向电流、反向击穿电压等参数，确保其符合设计要求。

3. 标识检验：二极管上应有清晰可辨的标识，包括型号、批号、生产厂商等信息。

应检查标识的完整性和准确性，以避免混淆和误用。

4. 包装检验：检查二极管的包装是否完好，是否有破损或污染。

包装的状态直接关系到后续产品的质量和外观。

三、检验步骤1. 准备工作：将待检二极管、检验设备准备齐全，并确保设备的性能良好和校准状态正常。

2. 外观检验：a. 仔细观察二极管外观，检查是否有明显的破损、刮痕、氧化、异物等。

b. 如发现上述问题，应立即判定为不合格品，标记和隔离。

3. 电性能检验：a. 按照测试设备的说明书，连接二极管到测试设备。

b. 按照要求设置测试参数，并进行测试。

c. 检查测试结果是否符合设计要求的规范范围。

d. 如测试结果超出规范范围，判定为不合格品，标记和隔离。

4. 标识检验：a. 检查二极管上的标识信息是否清晰可辨。

b. 对照产品规格和确认标识是否与规格相符。

c. 如发现标识有误或不清晰，判定为不合格品，标记和隔离。

5. 包装检验：a. 检查二极管的包装是否完好无损。

b. 检查包装上的标签是否准确、完整。

c. 如发现包装有损坏或标签错误，判定为不合格品，标记和隔离。

6. 记录和报告：a. 将每件二极管的检验结果记录下来，包括序号、检验日期、检验员、合格与否等。

编 号页号/页数发布日期
外观
使IQC检验检验更标准，操作 1.二极管极性标识印刷正确、清晰。

更规范，确保合格原料流入 2.二极管引出脚不得发黑、漏锡。

生产线
1.二极管
检验内容
1.二极管的起始电压
2.二极管的反向击穿电压
1.晶体管特性图示仪
对二极管特性进行检验
判定基准
1、外观检验按国标GB2828-2003一般 检验水平一级抽检：AQL=0.65
2、特性检查：每批次抽取10PCS
为依据
接收标准 Ac.Re=0：1
标 记处 数签字日期目的
MQ-IQC-04-1
全规格二极管IQC
二极管 检验作业指导书
品名型号作业类别1/2
以供应商提供的检测报告管理要点
审批/日期
更改文件号更 改 理 由
品名
计量器具
编制/日期标审/日期
测量依据

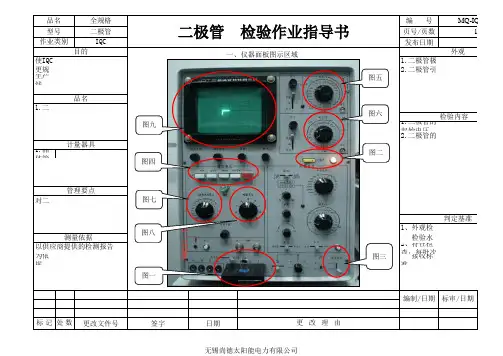

一、仪器面板图示区域
图九
图四
图八
图一
图七
图五
图六
图二
图三
无锡尚德太阳能电力有限公司。

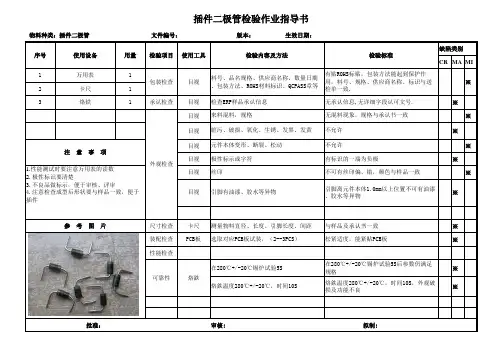

直插二极管来料检验作业指导书一、引言直插二极管作为电子产品中常用的一种电子元件，在生产过程中对其质量进行检验是非常重要的一环。

通过对直插二极管的来料检验，可以确保产品质量的稳定性和可靠性。

本作业指导书旨在帮助操作人员正确进行直插二极管来料检验工作，确保产品质量符合标准要求。

二、检验仪器和设备1.放大镜：用于观察直插二极管的封装情况和字迹清晰度。

2.万用表：用于测量直插二极管的电阻值和电压值。

3.静电手套、静电垫：用于防止静电对直插二极管的损坏。

4.测试架：用于支撑直插二极管并进行电性能测试。

三、检验流程1.接收来料将待检的直插二极管按照日期和批次信息进行分类，确保操作的流程顺畅和准确。

2.外观检查用放大镜观察直插二极管的外观，检查是否有封装开裂、字迹清晰、没有明显刮伤等问题。

若有发现异常，需记录并进行退货处理。

3.尺寸检查使用卡尺测量直插二极管的尺寸，包括长度、宽度和高度等。

确保直插二极管的封装尺寸符合产品要求。

4.电性能测试将直插二极管固定在测试架上，使用万用表进行电性能测试。

测试项目包括正/反向电压、正/反向电流、正向电压降、反向漏电流等。

测试结果应在产品规格范围内，否则认定为不合格品。

5.包装检查检查直插二极管的包装是否完整，有无湿气进入等问题。

若发现异常，需记录并进行退货处理。

四、检验记录对每个批次的直插二极管进行详细记录，包括日期、批次、尺寸测量数据、电性能测试数据等信息。

记录应准确、清晰，以备后续追溯使用。

五、不合格品处理1.记录并标记不合格品，确保与合格品分开存放。

2.及时通知相关部门进行不合格品的退货或重新加工处理。

六、注意事项1.操作人员应严格按照操作规程进行操作，确保结果准确可靠。

2.在操作过程中需佩戴静电手套，确保不给直插二极管带来静电损伤。

3.操作过程中需将直插二极管放置在静电垫上，避免静电对直插二极管的影响。

4.将尺寸测量工具保持清洁，并在使用前进行校准。

5.遵守常规的安全操作规范，确保工作场所的安全性。

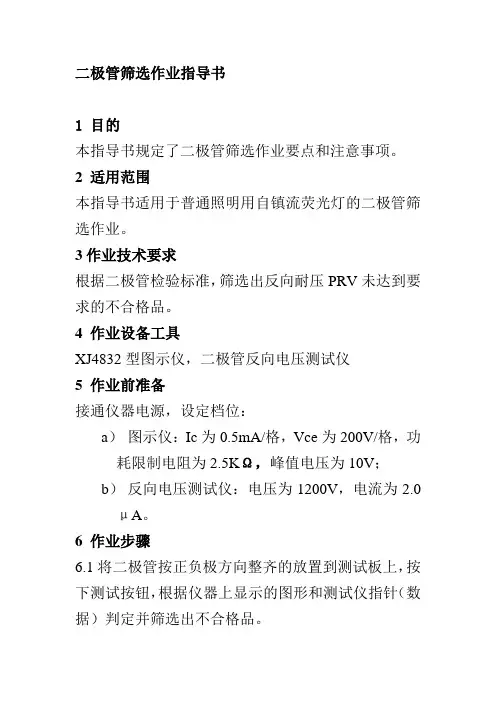

二极管筛选作业指导书
1目的
本指导书规定了二极管筛选作业要点和注意事项。

2 适用范围
本指导书适用于普通照明用自镇流荧光灯的二极管筛选作业。

3作业技术要求
根据二极管检验标准，筛选出反向耐压PRV未达到要求的不合格品。

4 作业设备工具
XJ4832型图示仪，二极管反向电压测试仪
5 作业前准备
接通仪器电源，设定档位：
a）图示仪：Ic为0.5mA/格，Vce为200V/格，功耗限制电阻为2.5KΩ，峰值电压为10V；
b）反向电压测试仪：电压为1200V，电流为2.0μA。

6 作业步骤
6.1将二极管按正负极方向整齐的放置到测试板上，按下测试按钮，根据仪器上显示的图形和测试仪指针（数据）判定并筛选出不合格品。

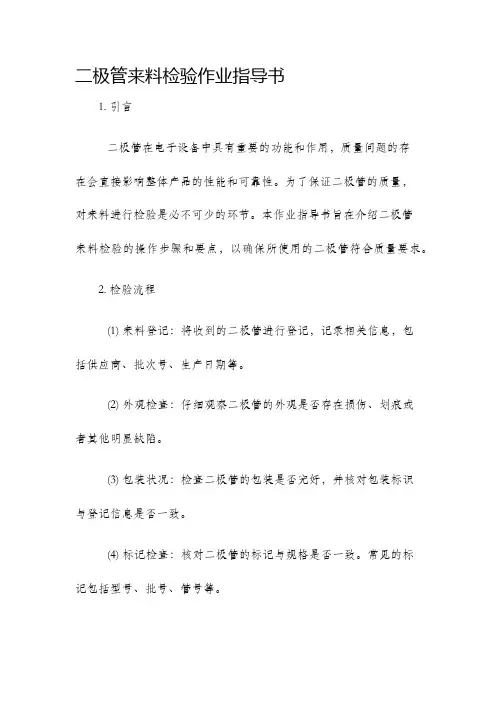

二极管来料检验作业指导书1. 引言二极管在电子设备中具有重要的功能和作用，质量问题的存在会直接影响整体产品的性能和可靠性。

为了保证二极管的质量，对来料进行检验是必不可少的环节。

本作业指导书旨在介绍二极管来料检验的操作步骤和要点，以确保所使用的二极管符合质量要求。

2. 检验流程(1) 来料登记：将收到的二极管进行登记，记录相关信息，包括供应商、批次号、生产日期等。

(2) 外观检查：仔细观察二极管的外观是否存在损伤、划痕或者其他明显缺陷。

(3) 包装状况：检查二极管的包装是否完好，并核对包装标识与登记信息是否一致。

(4) 标记检查：核对二极管的标记与规格是否一致。

常见的标记包括型号、批号、管号等。

(5) 电性能检测：使用合适的测试设备对二极管的电性能进行检测，包括正向电压放大系数、反向击穿电压等。

(6) 包装齐全性：检查二极管包装内是否齐全，如使用说明书、保修卡等。

(7) 检验记录：对每一次来料检验的结果进行记录，包括合格、不合格的数量和详细的不合格原因。

3. 要点(1) 注意检验环境的清洁：二极管是一种对尘埃敏感的元件，所以检验环境应保持干净，避免灰尘和杂物进入。

(2) 高低温环境测试：在特殊要求的情况下，可以将二极管放置在高低温环境中进行测试，以验证其性能和可靠性。

(3) 合格品封存：对于符合质量要求的二极管，应予以封存，并按照规定储存和保管。

(4) 不合格品处理：对于不合格的二极管，应及时进行退货、报废或者返修处理，并及时更新记录。

(5) 管理责任：来料检验是保证二极管质量的重要环节，相关责任和权益应明确归属，确保检验的严谨性和准确性。

4. 结论二极管来料检验是保证二极管质量的关键环节，通过严格按照操作流程和要点进行检验，可以有效地筛选出不合格品，并确保所使用的二极管符合质量要求。

为了做好来料检验工作，相关人员应熟悉本作业指导书并逐步推行，以提高工作效率和产品质量。

发光（整流）二极管检验作业指导书
更多免费资料下载请进：好好学习社区
