简述火线、零线和地线三者之间的关系及作用火线、零线和地线是电路中常见的三种导线，它们之间的关系及作用如下：
1. 火线是电路中的正极，通常为红色或棕色的导线，它传输电能到电器中，使电器工作。
2. 零线是电路中的负极，通常为蓝色的导线，它将电器中的电能送回电源，使电路形成闭合回路。
3. 地线是一种安全保护措施，通常为黄绿色的导线，它连接到大地，用于导出电路中的故障电流，保护人身安全。
三者之间的关系是：火线和零线组成电路的主体，而地线则是一种保护手段，用来保护人体安全。
在实际使用中，三者之间的连接应该符合国家标准和电路设计要求，确保电路安全可靠。
此外，在安装和使用电器时，也应该遵循相关的安全规定，杜绝电器漏电、短路等故障，确保人身安全。
- 1 -。

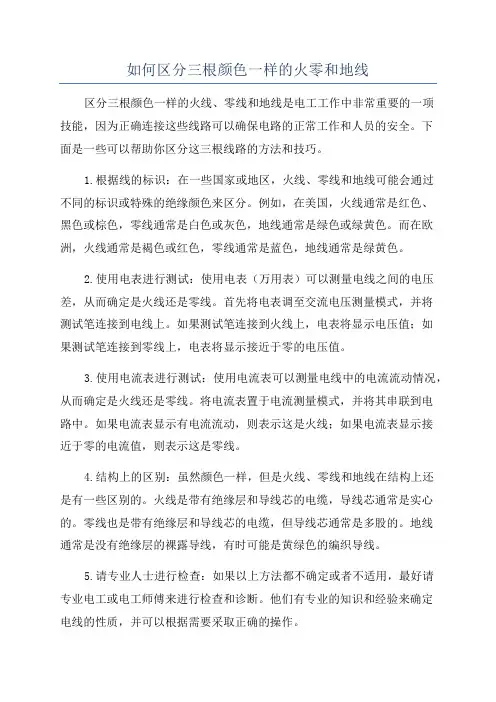

如何区分三根颜色一样的火零和地线区分三根颜色一样的火线、零线和地线是电工工作中非常重要的一项技能，因为正确连接这些线路可以确保电路的正常工作和人员的安全。
下面是一些可以帮助你区分这三根线路的方法和技巧。
1.根据线的标识：在一些国家或地区，火线、零线和地线可能会通过不同的标识或特殊的绝缘颜色来区分。
例如，在美国，火线通常是红色、黑色或棕色，零线通常是白色或灰色，地线通常是绿色或绿黄色。
而在欧洲，火线通常是褐色或红色，零线通常是蓝色，地线通常是绿黄色。
2.使用电表进行测试：使用电表（万用表）可以测量电线之间的电压差，从而确定是火线还是零线。
首先将电表调至交流电压测量模式，并将测试笔连接到电线上。
如果测试笔连接到火线上，电表将显示电压值；如果测试笔连接到零线上，电表将显示接近于零的电压值。
3.使用电流表进行测试：使用电流表可以测量电线中的电流流动情况，从而确定是火线还是零线。
将电流表置于电流测量模式，并将其串联到电路中。
如果电流表显示有电流流动，则表示这是火线；如果电流表显示接近于零的电流值，则表示这是零线。
4.结构上的区别：虽然颜色一样，但是火线、零线和地线在结构上还是有一些区别的。
火线是带有绝缘层和导线芯的电缆，导线芯通常是实心的。
零线也是带有绝缘层和导线芯的电缆，但导线芯通常是多股的。
地线通常是没有绝缘层的裸露导线，有时可能是黄绿色的编织导线。
5.请专业人士进行检查：如果以上方法都不确定或者不适用，最好请专业电工或电工师傅来进行检查和诊断。
他们有专业的知识和经验来确定电线的性质，并可以根据需要采取正确的操作。
总结起来，区分火线、零线和地线是电工工作中至关重要的一项技能。
通过线的标识、使用电表和电流表进行测试，结构上的区别等方法，我们可以准确地区分这三根线路。
在需要时，请务必请专业电工进行检查和操作，以确保电路的正常工作和人员的安全。
简述火线、零线和地线三者之间的关系及作用火线、零线和地线是交流电电路中的三个重要元素，它们之间有着紧密的关系。
首先，火线是电路中承载电流的线路，它是电源的正极。
在家庭用电中，电源的火线一般为红色或棕色线，连接电器的电源输入端。
火线的作用是提供电能，让电器正常工作。
其次，零线是电路中的回路线，也叫地线，它是电源的负极。
在家庭用电中，电源的零线一般为蓝色线，连接电器的电源输出端。
零线的作用是将电流带回电源，形成回路，使电器正常工作。
最后，地线是为了保证安全而设置的一条线路，它的作用是将电器的金属外壳和地面相连，以防止人体触电。
在家庭用电中，地线一般为黄绿色线，连接电器的金属外壳。
如果电器内部出现故障，电流会通过地线流回地面，避免对人体造成危害。
综上所述，火线、零线和地线在交流电电路中是密不可分的三个元素，它们各自承担着不同的作用，保证了电器的正常工作和人身安全。
- 1 -。
如何区分火线零线和地线 Revised by BLUE on the afternoon of December 12,2020.火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

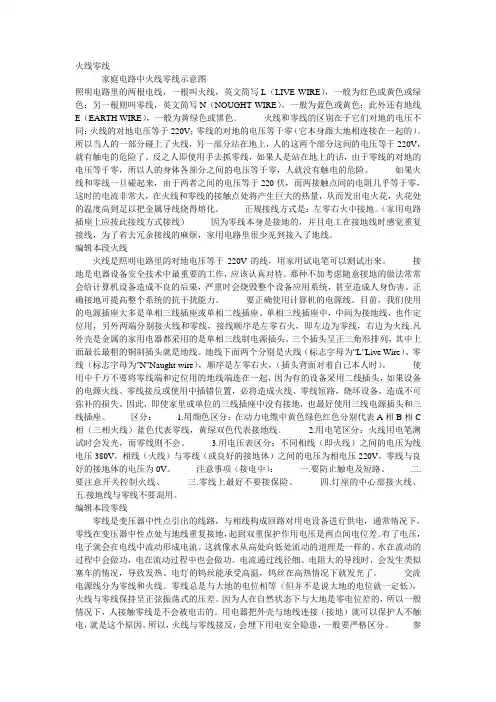

火线零线家庭电路中火线零线示意图照明电路里的两根电线，一根叫火线，英文简写L（LIVE WIRE），一般为红色或黄色或绿色；另一根则叫零线，英文简写N（NOUGHT WIRE），一般为蓝色或黄色；此外还有地线E（EARTH WIRE），一般为黄绿色或黑色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。
正规接线方式是：左零右火中接地。
（家用电路插座上应按此接线方式接线）因为零线本身是接地的，并且电工在接地线时感觉重复接线，为了省去冗余接线的麻烦，家用电路里很少见到接入了地线。
编辑本段火线火线是照明电路里的对地电压等于220V的线，用家用试电笔可以测试出来。
接地是电器设备安全技术中最重要的工作，应该认真对待。
那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。
正确接地可提高整个系统的抗干扰能力。
要正确使用计算机的电源线。
目前，我们使用的电源插座大多是单相三线插座或单相二线插座。
单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。
三个插头呈正三角形排列，其中上面最长最粗的铜制插头就是地线。
地线下面两个分别是火线（标志字母为"L"Live Wire）、零线（标志字母为"N"Naught wire），顺序是左零右火，（插头背面对着自己本人时）。
电力线中火、零、地线的区别和识别火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电平安，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
地线是作为电路电位基准点的等电位体。
这个定义是不符合实际情况的。
实际地线上的电位并不是恒定的。
如果用仪表测量一下地线上各点之间的电位，会发现地线上各点的电位可能相差很大。
正是这些电位差才造成了电路工作的异常。
电路是一个等电位体的定义仅是人们对地线电位的期望。
HENRY 给地线了一个更加符合实际的定义，他将地线定义为：信号流回源的低阻抗路径。
这个定义中突出了地线中电流的流动。
按照这个定义，很容易理解地线中电位差的产生原因。
因为地线的阻抗总不会是零，当一个电流通过有限阻抗时，就会产生电压降。
因此，我们应该将地线上的电位想象成象大海中的波浪一样，此起彼伏。
照明电路里的两根电线，一根叫火线，另一根那么叫零线。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零〔它本身跟大地相连接在一起的〕。
所以当人的一局部碰上了火线，另一局部站在地上，人的这两个局部这间的电压等于220V，就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各局部之间的电压等于零，人就没有触电的危险。
如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。
地是电器设备平安技术中最重要的工作，应该认真对待。
那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。
正确接地可提高整个系统的抗干扰能力。

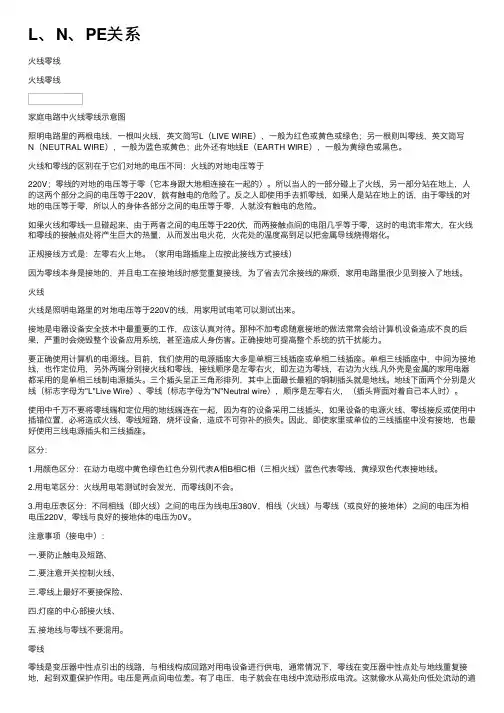

L、N、PE关系⽕线零线⽕线零线家庭电路中⽕线零线⽰意图照明电路⾥的两根电线，⼀根叫⽕线，英⽂简写L（LIVE WIRE），⼀般为红⾊或黄⾊或绿⾊；另⼀根则叫零线，英⽂简写N（NEUTRAL WIRE），⼀般为蓝⾊或黄⾊；此外还有地线E（EARTH WIRE），⼀般为黄绿⾊或⿊⾊。
⽕线和零线的区别在于它们对地的电压不同：⽕线的对地电压等于220V；零线的对地的电压等于零（它本⾝跟⼤地相连接在⼀起的）。
所以当⼈的⼀部分碰上了⽕线，另⼀部分站在地上，⼈的这两个部分之间的电压等于220V，就有触电的危险了。
反之⼈即使⽤⼿去抓零线，如果⼈是站在地上的话，由于零线的对地的电压等于零，所以⼈的⾝体各部分之间的电压等于零，⼈就没有触电的危险。
如果⽕线和零线⼀旦碰起来，由于两者之间的电压等于220伏，⽽两接触点间的电阻⼏乎等于零，这时的电流⾮常⼤，在⽕线和零线的接触点处将产⽣巨⼤的热量，从⽽发出电⽕花，⽕花处的温度⾼到⾜以把⾦属导线烧得熔化。
正规接线⽅式是：左零右⽕上地。
（家⽤电路插座上应按此接线⽅式接线）因为零线本⾝是接地的，并且电⼯在接地线时感觉重复接线，为了省去冗余接线的⿇烦，家⽤电路⾥很少见到接⼊了地线。
⽕线⽕线是照明电路⾥的对地电压等于220V的线，⽤家⽤试电笔可以测试出来。
接地是电器设备安全技术中最重要的⼯作，应该认真对待。
那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应⽤系统，甚⾄造成⼈⾝伤害。
正确接地可提⾼整个系统的抗⼲扰能⼒。
要正确使⽤计算机的电源线。
⽬前，我们使⽤的电源插座⼤多是单相三线插座或单相⼆线插座。
单相三线插座中，中间为接地线，也作定位⽤，另外两端分别接⽕线和零线，接线顺序是左零右⽕，即左边为零线，右边为⽕线.凡外壳是⾦属的家⽤电器都采⽤的是单相三线制电源插头。
三个插头呈正三⾓形排列，其中上⾯最长最粗的铜制插头就是地线。
地线下⾯两个分别是⽕线（标志字母为"L"Live Wire）、零线（标志字母为"N"Neutral wire），顺序是左零右⽕，（插头背⾯对着⾃⼰本⼈时）。

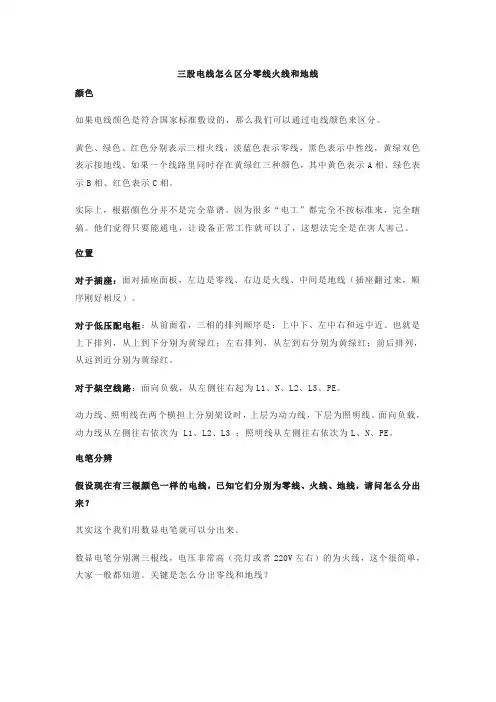

三股电线怎么区分零线火线和地线颜色如果电线颜色是符合国家标准敷设的，那么我们可以通过电线颜色来区分。
黄色、绿色、红色分别表示三相火线，淡蓝色表示零线，黑色表示中性线，黄绿双色表示接地线。
如果一个线路里同时存在黄绿红三种颜色，其中黄色表示A相、绿色表示B相、红色表示C相。
实际上，根据颜色分并不是完全靠谱。
因为很多“电工”都完全不按标准来，完全瞎搞。
他们觉得只要能通电，让设备正常工作就可以了，这想法完全是在害人害己。
位置对于插座：面对插座面板，左边是零线、右边是火线、中间是地线（插座翻过来，顺序刚好相反）。
对于低压配电柜：从前面看，三相的排列顺序是：上中下、左中右和远中近。
也就是上下排列，从上到下分别为黄绿红；左右排列，从左到右分别为黄绿红；前后排列，从远到近分别为黄绿红。
对于架空线路：面向负载，从左侧往右起为L1、N、L2、L3、PE。
动力线、照明线在两个横担上分别架设时，上层为动力线，下层为照明线。
面向负载，动力线从左侧往右依次为 L1、L2、L3 ；照明线从左侧往右依次为L、N、PE。
电笔分辨假设现在有三根颜色一样的电线，已知它们分别为零线、火线、地线，请问怎么分出来？其实这个我们用数显电笔就可以分出来。
数显电笔分别测三根线，电压非常高（亮灯或者220V左右）的为火线，这个很简单，大家一般都知道。
关键是怎么分出零线和地线？零线一般都是有一定电压的（这是因为三相不平衡导致的），我们可以用电笔的感应测量键测量出来。
测量零线的时候电笔会显示一个闪电的标志，如果电压高一点的话还会显示12V。
而地线是完全没有电压的，所以测量的时候没有任何显示。

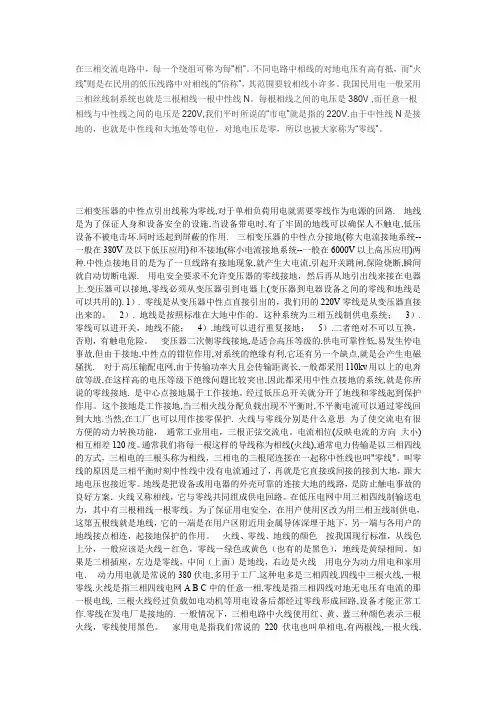

在三相交流电路中，每一个绕组可称为每“相”。
不同电路中相线的对地电压有高有抵，而“火线”则是在民用的低压线路中对相线的“俗称”，其范围要较相线小许多。
我国民用电一般采用三相丝线制系统也就是三根相线一根中性线N。
每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V,我们平时所说的“市电”就是指的220V.由于中性线N是接地的，也就是中性线和大地处等电位，对地电压是零，所以也被大家称为“零线”。
三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路. 地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用. 三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源. 用电安全要求不允许变压器的零线接地，然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的). 1）. 零线是从变压器中性点直接引出的，我们用的220V零线是从变压器直接出来的。
2）. 地线是按照标准在大地中作的。
这种系统为三相五线制供电系统；3）.零线可以进开关，地线不能；4）.地线可以进行重复接地；5）.二者绝对不可以互换，否则，有触电危险。
变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰. 对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地. 是中心点接地属于工作接地。

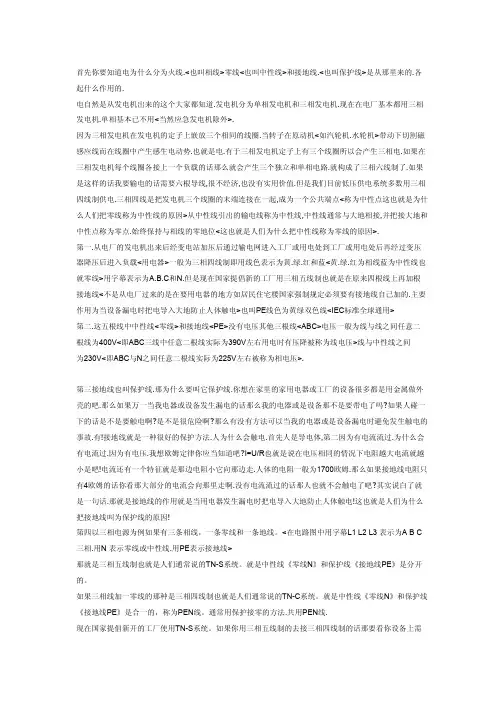

首先你要知道电为什么分为火线.<也叫相线>零线<也叫中性线>和接地线.<也叫保护线>是从那里来的.各起什么作用的.电自然是从发电机出来的这个大家都知道.发电机分为单相发电机和三相发电机.现在在电厂基本都用三相发电机.单相基本已不用<当然应急发电机除外>.因为三相发电机在发电机的定子上嵌放三个相同的线圈.当转子在原动机<如汽轮机.水轮机>带动下切割磁感应线而在线圈中产生感生电动势.也就是电.有于三相发电机定子上有三个线圈所以会产生三相电.如果在三相发电机每个线圈各接上一个负载的话那么就会产生三个独立和单相电路.就构成了三相六线制了.如果是这样的话我要输电的话需要六根导线,很不经济,也没有实用价值.但是我们目前低压供电系统多数用三相四线制供电.三相四线是把发电机三个线圈的末端连接在一起,成为一个公共端点<称为中性点这也就是为什么人们把零线称为中性线的原因>从中性线引出的输电线称为中性线,中性线通常与大地相接,并把接大地和中性点称为零点.始终保持与相线的零地位<这也就是人们为什么把中性线称为零线的原因>.第一.从电厂的发电机出来后经变电站加压后通过输电网进入工厂或用电处到工厂或用电处后再经过变压器降压后进入负载<用电器>一般为三相四线制即用线色表示为黄.绿.红和蓝<黄.绿.红为相线蓝为中性线也就零线>用字幕表示为A.B.C和N.但是现在国家提倡新的工厂用三相五线制也就是在原来四根线上再加根接地线<不是从电厂过来的是在要用电器的地方如居民住宅楼国家强制规定必须要有接地线自己加的.主要作用为当设备漏电时把电导入大地防止人体触电>也叫PE线色为黄绿双色线<IEC标准全球通用>第二.这五根线中中性线<零线>和接地线<PE>没有电压其他三根线<ABC>电压一般为线与线之间任意二根线为400V<即ABC三线中任意二根线实际为390V左右用电时有压降被称为线电压>线与中性线之间为230V<即ABC与N之间任意二根线实际为225V左右被称为相电压>.第三接地线也叫保护线.那为什么要叫它保护线.你想在家里的家用电器或工厂的设备很多都是用金属做外壳的吧.那么如果万一当我电器或设备发生漏电的话那么我的电器或是设备那不是要带电了吗?如果人碰一下的话是不是要触电啊?是不是很危险啊?那么有没有方法可以当我的电器或是设备漏电时避免发生触电的事故.有!接地线就是一种很好的保护方法.人为什么会触电.首先人是导电体,第二因为有电流流过.为什么会有电流过.因为有电压.我想欧姆定律你应当知道吧?I=U/R也就是说在电压相同的情况下电阻越大电流就越小是吧!电流还有一个特征就是那边电阻小它向那边走.人体的电阻一般为1700欧姆.那么如果接地线电阻只有4欧姆的话你看那大部分的电流会向那里走啊.没有电流流过的话那人也就不会触电了吧?其实说白了就是一句话.那就是接地线的作用就是当用电器发生漏电时把电导入大地防止人体触电!这也就是人们为什么把接地线叫为保护线的原因!第四以三相电源为例如果有三条相线，一条零线和一条地线。
