老电工教您什么是火线、地线、零线、,一分钟学会

火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网ABC中的任意一相,零线是指三相四线对地无电压有电流的那一根电线,三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的.一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

4个辨别火线和零线的方法
电工必看：怎么辨别火线和零线？
一般电线里会有三根线，分别是火线、零线和地线。

如果电工在作业时不能准确判断这三根线导致接线错误，很容易造成电线短路，从而引发安全事故，是非常危险的。

学会判断火线和零线是一个电工的基础功，以下几种方法都可以帮助电工快速分辨火线和零线。

1、看符号标志
电线的接头部位有字母符号，“L”代表火线，是“Live”的缩写；零线的字母符号是“N”，是“null”的缩写；最后一个“E”字母符号是“earth”的缩写，代表地线。

2、按颜色分辨
如果电线颜色是符合国家标准敷设的，就可以通过电线颜色来区分火线和零线。

电线有黄色、绿色、红色分别表示三相火线，黄色代表A相，绿色代表B相，红色代表C相。

其中，蓝色代表零线，黄绿双色代表接地线，红色则代表火线。

不过完全靠颜色分辨火线和零线也不是特别靠谱，因为有时候颜色不是绝对的，在不同情况下，电线的颜色可能表达的含义也不同，所以有经验的老师傅都不会完全按颜色分类。

3、用电笔区分
在通电的情况下用电笔测试，会亮的是火线，剩余两根线则是零线和地线；确定火线后，用剩下两条线分别与220V灯泡相连，再连接火线并通电，灯泡正常亮的是零线，灯泡微亮的则是地线。

4、用万用表区分
将万用表档位打到交流电压750V档或250V档，一根表笔接被测电线，另一根与墙面或地面接触。

测出来的电压值在220V左右的是火线；测出来的电压很低，几乎为零的，则是零线。

什么是零线、地线、火线和中线？有的人误以为零线就是地线,把家用电器的接地和零线接一起,那么火线在和零线形成回路的同时也和家用电器的外壳形成回路,使外壳带电,尤其是在零线因故障已断开而电源插座接地又不好的情况下更容易触电。

1、零线在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆，这样才能保证用电设备正常使用。

零线(N)：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

(从变压器中性点接地后引出主干线) 。

1.零线是变压器二次侧中性点引出的线路，与相线构成回路对用电设备进行供电，通常情况下，零线在变压器二次侧中性点处与地线重复接地，起到双重保护作用。

2.零线（N）：主要应用于工作回路，从变压器中性点接地后引出主干线。

3.地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从的接地体流入大地。

（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）4.零线带电是没有良好接地的体现，如果良好接地了，电流会流入地下，用电笔将会检测不出来。

如果用电笔检测出零线带电，要么是零线断了，要么是接触不好。

但是，这其实是结果，而不是零线带电的原因。

零线和火线有什么区别：1.零线和地线这两个是不同的概念，不是一回事。

2.地线的对地电位为零。

使用的电器的近点接地。

3.零线的对地电位不一定为零。

零线的近接地点是在变电所或者供电的变处4.零线有时候会电人，在什么时候呢？当你的电炉子不发热了，千万不要以为没电了，不会电人，错啦！有可能存在这样的可能，离你的电器很沅的地方N线断开了，用电压表一量会发现，电器的LN线都是市电的电压！5.地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品！6.在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中间。

简述火线、零线和地线三者之间的关系及作用火线、零线和地线是交流电电路中的三个重要元素，它们之间有着紧密的关系。

首先，火线是电路中承载电流的线路，它是电源的正极。

在家庭用电中，电源的火线一般为红色或棕色线，连接电器的电源输入端。

火线的作用是提供电能，让电器正常工作。

其次，零线是电路中的回路线，也叫地线，它是电源的负极。

在家庭用电中，电源的零线一般为蓝色线，连接电器的电源输出端。

零线的作用是将电流带回电源，形成回路，使电器正常工作。

最后，地线是为了保证安全而设置的一条线路，它的作用是将电器的金属外壳和地面相连，以防止人体触电。

在家庭用电中，地线一般为黄绿色线，连接电器的金属外壳。

如果电器内部出现故障，电流会通过地线流回地面，避免对人体造成危害。

综上所述，火线、零线和地线在交流电电路中是密不可分的三个元素，它们各自承担着不同的作用，保证了电器的正常工作和人身安全。

- 1 -。

请问怎样区分电线的零线、火线和接地线？答：用来区别火线、零线、地线的方法有很多，常用电源来讲火线（相线）L为红、绿、黄三种颜色、地线PE是黄绿相间、零线N是蓝色或者黑色。

在三相五线制系统中，供电电缆除了从颜色方面来区分外还可以通过感观来判断，相线、零线与地线它们的线径是不一样的，最细的是地线、其次是零线。

用数字电笔来测量进行判断，地线与大地连接，不允许有运行电流，用数字验电笔测量电压值为零。

零线与火线形成回路，有与火线一样的运行电流，所以在零线上会存在压降，用数字验电笔测量电压会有几伏或十几伏的电压。

火线用数字验电笔测量得到的电压就在220V左右。

用电压表也可以进行判断，不同相线（即火线）之间的电压为线电压380V，相线（火线）与地线之间的电压为相电压220V，零线与良好的接地体之间的电压是几伏或十几伏。

照明电路里的两根电线，一根叫火线，英文简写L（LIVE WIRE），；另一根则叫零线，英文简写N（NEUTRAL WIRE）；此外还有地线E（EARTH WIRE），如何区分它们呢？1.2.接线标准。

火线(L)颜色须用红色、黄色、绿色；零线(N)颜色须用黑色、蓝色；地线(PE)颜色须用黄、绿双色线。

面对3孔插座，左零，右火，中间地线。

3.在总线上装一漏电断路器，用一灯泡接在火线和零线或火线和地线上，如漏电断路器动作说明是地线，否则是零线。

4.如果在家中：通电，用电笔测，会亮的全是火线。

将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。

剩下不亮的全是地线。

5.最简单的，拿个220V的灯泡，用电笔确定火线后，分别用两条线和火线接在灯头上，从亮度上就可以区别零线和地线，亮的是零线，稍暗的是地线。

6.用万用表。

将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。

零线对地电阻小于4欧为可靠接地。

用万用表置于交流档地250v 测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。

详解零线火线地线LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】详解火线:L.零线:N.地线:E一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

我国规定的相线（即火线）分别为A黄B绿C红，零线N蓝，接地线E黄绿双色线。

家里一般用220V电压，L接火线N接零线E接双色接地线，正常情况下火零、火地间电压都是220V，零地间无电压。

所接设备如果为低压仪器，一般建议地零电压<5V,火零电压为220V-+5%，地火电压为220V-+5%。

用万用表测试你的电源，一般来说符合上述要求就可以认为，地线正常，电源符合要求，当然接地是有效的。

正常标准情况下，火零之间220V，火地之间220V，地零之间0V。

但由于实际应用当中，线路不可能额定运行，三相负荷不可能平衡，接地电阻也不可能为0，而且一般的生活用电，地线绝大都不接地，所以零线上一般都有一定的对地电压，火零之间的也确在电压在220V正负10%以内，火地同上，0V<零地<5V。

我们通常所说的火线、零线、地线是指在三相四线制供电系统中不同用途的线路。

火线也叫相线，是可以用电笔测量出来的。

三条火线之间的电压是380V，和零线之间的电压是220V（就是我们通常家用的电压），零线是从变压器中性点接出来的，在三相四线供电系统中，零线接出来后一定要接入大地，所以它对地理论上是没有电压的（但实际当中如果接地装置接触不良，或三相用电严重不平衡时，零线也会带电），三相电的三根头称为相线，三相电的三根尾连接在一起（在变压器内部连接）称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

火线、零线和地线的特征区分（详解）火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

火线、零线、地线的概念、及带电情况论火线、零线、地线的概念、区别及带电情况1、火线，零线与地线的概念火线:是相对零线来说的,通常家庭用电是用三相电中的一相,相对零线电压为220伏,并通过零线构成回路，使家用电器工作。

零线:在家庭用电中,零线通常是指从变压器接地点引出来的线, 与火线构成回路使家用电器工作。

地线：通常是为了用电安全和消除电器表面静电而接的线，它对接地电阻没有严格的要求，通常是比较大的，对地电压没有电流通过时为零，把它做为用电器的零线是无法让设备正常工作的。

2、火线与零线,零线与地线的区别火线和零线都是带电的线。

零线不带电是因为电源的另一端(零线)接了地,我们在地上接触零线的时候，没有位差,就不会形成电流。

零线和火线本来都是由电源出来的,电流的正方向就是由一端,经过外部设备,从另一端进.形成一个回路。

火线对地电压为220V，零线对地电压为0V。

零线和地线的根本差别在于一个构成工作回路，一个起保护作用，一个回电网，一个回大地，这两根线规定要分开接。

地线的对地电位为零。

使用的电器的最近点接地。

零线的对地电位不一定为零。

零线的最近接地点是在变电所或者供电的变压器处。

3、什么是三相五线制？三相电的三个相线（A、B、C线）、零线（N线）；地线（保护零线PE）。

由图可知地线在供电变压器侧和零线接到一起，但进入用户侧后不能当作零线使用，否则发生混乱后就与三相四线制无异了。

注意：零线（N线）不等于地线，正常情况下零线无电流，而零线是作为电路的回路，当有负载时，零线也有电流，因此切勿随意触摸零线，以免触电。

中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。

进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。

三相五线制标准导线颜色为：A相黄色，B相绿色，C相红色，N线浅蓝色，PE线黄绿双色。

目前，我们使用的电源插座大多是单相三线插座或单相二线插座。

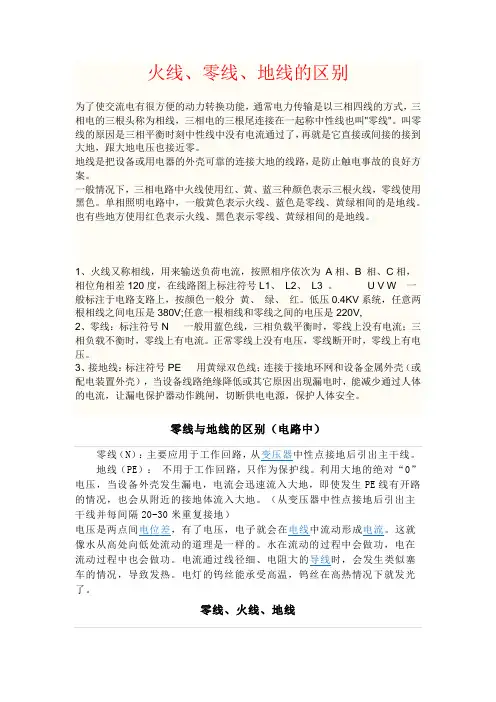

火线、零线、地线的区别为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

1、火线又称相线，用来输送负荷电流，按照相序依次为A相、B 相、C相，相位角相差120度，在线路图上标注符号L1、L2、L3 。

U V W 一般标注于电路支路上，按颜色一般分黄、绿、红。

低压0.4KV系统，任意两根相线之间电压是380V;任意一根相线和零线之间的电压是220V,2、零线：标注符号N 一般用蓝色线，三相负载平衡时，零线上没有电流；三相负载不衡时，零线上有电流。

正常零线上没有电压，零线断开时，零线上有电压。

3、接地线：标注符号PE 用黄绿双色线；连接于接地环网和设备金属外壳（或配电装置外壳），当设备线路绝缘降低或其它原因出现漏电时，能减少通过人体的电流，让漏电保护器动作跳闸，切断供电电源，保护人体安全。

零线与地线的区别（电路中）零线（N）：主要应用于工作回路，从变压器中性点接地后引出主干线。

地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）电压是两点间电位差，有了电压，电子就会在电线中流动形成电流。

这就像水从高处向低处流动的道理是一样的。

水在流动的过程中会做功，电在流动过程中也会做功。

零线与地线的区分，火线、零线与地线的颜色有关零线与地线的区分，火线、零线与地线的颜色，依导线颜色标志电路时，一般应当是相线－A相黄色，B相绿色，C相红色，三相插座，左边是零线，中心（上面）是地线，右边是火线。

火线、零线与地线的颜色火线、地线与零线为了使交流电有很便利的动力转换功能，通常工业用电，三根正弦交流电。

电流相位（反映电流的方向大小）相相互差120度。

通常，将每一根这样的导线称为相线（火线），通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫零线。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳牢靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同构成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

零线火线与地线的区分为保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区相近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线与地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应当是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

假如是三相插座，左边是零线，中心（上面）是地线，右边是火线。

用电分为动力用电和家用电。

动力用电就是常说的380伏电，多用于工厂.这种电多是三相四线.四线中三根火线，一根零线.火线是指三相四线电网ABC中的任意一相，零线是指三相四线对地无电压有电流的那一根电线，三根火线经过负载如电动机等用电设备后都经过零线形成回路，设备才能正常工作.零线在发电厂是接地的.一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电，有两根线，一根火线，一根零线.火线经过负载如灯泡等用电器后经零线形成回路，用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

怎么判断零线和地线
1、字母区分
假如大家购买的是正规厂家所生产的电器产品的话，那么产品上面一般都会使用相关字母进行标注，例如：火线一般是使用L来进行区分，地线一般是使用E来进行区分，零线一般是使用N来进行区分。

2、颜色区分
如果是根据正规要求来使用火线、零线和地线的话，那么火线、零线和地线一般都会使用固定的电线颜色来进行区别的，例如：火线的电线颜色一般是黄色、绿色、红色，地线的电线颜色一般是黄绿双色，零线的电线颜色一般是蓝色、黑色。

3、电笔测试
在通电情况下，使用一根电笔进行测试，当电笔发亮的时候，就代表是火线。

接下来把剩余的两根电线和灯泡进行连接，然后再连接火线，亮的那一根电线就是零线，不亮的那一根电线就是底线。

4、漏电断路器
假如家中的总电路上有安装漏电断路器的话，那么可以把需要测试的电线分别和灯泡进行连接，若漏电断路器没有起反应的话，那么就说明是零线，反之就是地线。

5、灯泡区分
首先使用一根电笔把火线测试出来，然后把灯泡连接在其他两条电线和火线上，假如灯泡出现比较亮的亮度的话，就说明是零线，假如灯泡几乎没有亮度的话，就说明是地线。

教你如何辨别火线、零线、地线
 只要不是完全不懂电路知识的，都知道电线连接是有零线、火线、地线的，标有L的线要接入火线，标有N的线要接入零线，标有E的线要接入地线。

 
 一般正规的电线安装都会预留三个线，我们要学会去辨别，就算不是电工职业人员，这也属于常识，下面来教大家一些辨别这三种电线的方法。

 一、从颜色上去分辨：
 火线(L)颜色须用红色、黄色、绿色；零线(N)颜色须用黑色、蓝色；地线(PE)颜色须用黄、绿双色线。

面对3孔插座，左零，右火，中间地线。

 二、电笔测试：
 如果在家中：通电，用电笔测，会亮的全是火线。

将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全
是零线。

剩下不亮的全是地线。

关于火线、零线、地线的通俗理解弱电干将弱电干货昨天收录于话题#电工电气146个为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

是否可以地线和零线接到一起?这样接是不安全的，所以是不允许的。

零线在变压器端是和大地相联的，由于从变压器到用户的零线有一定的电阻，所以在用户端零线和地之间电压往往不为零，假如没有地线的话，若电器发生故障，零线或火线与用电器金属外壳连接，那么用电器和大地之间的电压就不为零，所以是不安全的，这时如果零线断开的话，那么是很危险的。

地线是用户就近接地的一条线，在正常情况下与大地的电压为零，良好的地线与用电器的金属外壳相连，在电器发生故障时，能确保外壳与地的电压为零，这样就起了安全保障作用。

如果把零线和地线并在一起作为一条线，如果这根线断开了，且用电器的开关是闭合的，即使正常的用电器也会整个外壳带电，这样是非常危险的。

所以用电时，对带有金属外壳的用电器除了接火线、零线外，为了安全外壳还要接地线。

实际应用中，给你三根线，一根是火线，一根是零线，还有一根是地线，假如三根线的颜色一样!你如何能区分开来?1、相线L(Live)颜色须用红色、黄色、绿色;零线N(Neutral)颜色须用黑色、蓝色;保护地线PE(Protect Earth)颜色须用黄、绿双色线.2、用电笔测出火线，会用钳型电流表吗?相线(火线)和零线的电流是一样的，地线上正常时是没有电流的。

红色是火线，蓝色是零线，黑色是地线——电工常识按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线。

用电分为动力用电和家用电。

动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线。

动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

另外，家用插座里各孔的接线位置是有规定的，如果拆开插座可以看到，标有L标记的点是接火线的，N标记的是接零线的，地线有个专门的接地符号。

不懂的人千万不要乱接（特别是地线的位置），否则可能造成严重后果。

精心整理火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一 B 相绿色，C .火线是.一.你看我起.另外，的，N ，恒定的。

如果用仪表测量一下地线上各点之间的电位，会发现地线上各点的电位可能相差很大。

正是这些电位差才造成了电路工作的异常。

电路是一个等电位体的定义仅是人们对地线电位的期望。

HENRY 给地线了一个更加符合实际的定义，他将地线定义为：信号流回源的低阻抗路径。

这个定义中突出了地线中电流的流动。

按照这个定义，很容易理解地线中电位差的产生原因。

因为地线的阻抗总不会是零，当一个电流通过有限阻抗时，就会产生电压降。

因此，我们应该将地线上的电位想象成象大海中的波浪一样，此起彼伏。

目前，我们使用的电源插座大多是单相三线插座或单相二线插座。

单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。

地线下面两个分别是火线（标志字母为"L"LiveWire ）零线（标志字母为"N"Naughtwire），顺序是左零右火，（插头背面对着自己本人时）。
