安全阀、爆破片使用中的的常见问题安全阀、爆破片使用中的常见问题安全阀和爆破片是工业生产中常用的安全装置，能够起到保护设备和人员安全的重要作用。
然而，在使用过程中，常常会出现一些问题，这些问题如果得不到及时解决，可能会导致事故的发生。
本文将就安全阀、爆破片使用中的一些常见问题进行探讨，并提出解决方案。
1. 漏气安全阀和爆破片在使用过程中，有时会出现漏气的情况。
这可能是由于密封不严导致的，也可能是由于使用时间过长而造成的。
如果发现安全阀和爆破片存在漏气现象，应及时停止使用，并进行检修或更换。
同时，定期对安全阀和爆破片进行检查和维护，可以有效减少漏气的发生。
2. 响声过大有些安全阀和爆破片在工作时会出现响声过大的问题，这可能会影响到周围的工作环境和人员的健康。
造成这种问题的原因可能是安全阀和爆破片的设计不当或者是损坏导致的。
在这种情况下，可以考虑更换设计合理的安全阀和爆破片，或者进行维修。
3. 误操作在使用安全阀和爆破片的过程中，有时会因为误操作而导致设备损坏或者人员受伤。
为了减少误操作的发生，需要对使用人员进行专业的培训和指导，确保他们能够正确操作安全阀和爆破片。
同时，还可以在安全阀和爆破片上设置标识和说明，提醒使用人员正确使用。
4. 预压不足安全阀和爆破片在使用前需要进行预压，以确保其正常工作。
如果预压不足，那么在遇到危险情况时可能无法及时发挥作用，造成事故。
因此，在使用安全阀和爆破片前，一定要确保预压充分，同时定期检查预压情况，确保其在正常范围内。
5. 漏油有些安全阀和爆破片会在工作时出现漏油的情况，这可能会造成环境污染和设备损坏。
发现安全阀和爆破片漏油时，应及时停止使用，并进行检修或更换。
同时，还要注意使用合适的润滑油，定期清洗安全阀和爆破片，以保持其良好的工作状态。
总的来说，安全阀和爆破片在工业生产中扮演着至关重要的角色，但在使用过程中可能会出现各种常见问题。
为了确保安全阀和爆破片的正常工作，需要定期检查、维护和及时发现并解决问题。

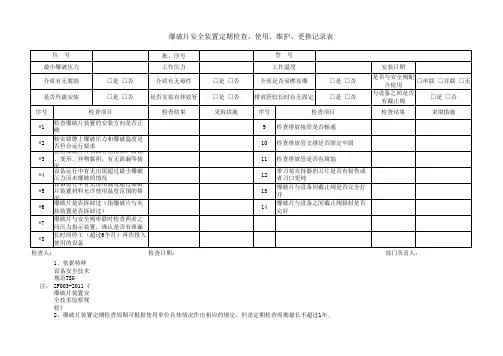

爆破片安全装置定期检查、使用、维护、更换记录表
检查人： 检查日期： 部门负责人：
注：1、依据特种设备安全技术规范TSG ZF003-2011《爆破片装置安全技术监察规程》
2、爆破片装置定期检查周期可根据使用单位具体情况作出相应的规定，但是定期检查周期最长不超过1年。
3、当检查时发现带*项存在问题时，应对爆破片进行更换。
4、爆破片更换周期应当根据设备使用条件、介质性质等具体影响因素，或者设计预期使用年限合理确定，一般情况下爆破片装置更换周期为2至3年。
对于腐蚀性、
毒性介质以及苛刻条件下使用的爆破片装置应当缩短更换周期。
对因现场条件限制，无法进行定期检查的，建议按定期检查的最长周期（即1年）进行更换。
5、爆破片更换时，应当对夹持器作相应的清洗和检查，如果出现夹持器变形、裂纹或者有较大面积腐蚀或夹持器密封面损坏及其他影响爆破片正常安装或者正常
工作的问题等情况时，应当将夹持器送交原制造单位进行维修或报废处理。
爆破片安全装置定期检查、使用、维护、更换记录表
检查人： 检查日期： 部门负责人：
注：1、依据特种设备安全技术规范TSG ZF003-2011《爆破片装置安全技术监察规程》
2、爆破片装置定期检查周期可根据使用单位具体情况作出相应的规定，但是定期检查周期最长不超过1年。
3、当检查时发现带*项存在问题时，应对爆破片进行更换。
4、爆破片更换周期应当根据设备使用条件、介质性质等具体影响因素，或者设计预期使用年限合理确定，一般情况下爆破片装置更换周期为2至3年。
对于腐蚀性、
毒性介质以及苛刻条件下使用的爆破片装置应当缩短更换周期。
对因现场条件限制，无法进行定期检查的，建议按定期检查的最长周期（即1年）进行更换。
5、爆破片更换时，应当对夹持器作相应的清洗和检查，如果出现夹持器变形、裂纹或者有较大面积腐蚀或夹持器密封面损坏及其他影响爆破片正常安装或者正常
工作的问题等情况时，应当将夹持器送交原制造单位进行维修或报废处理。

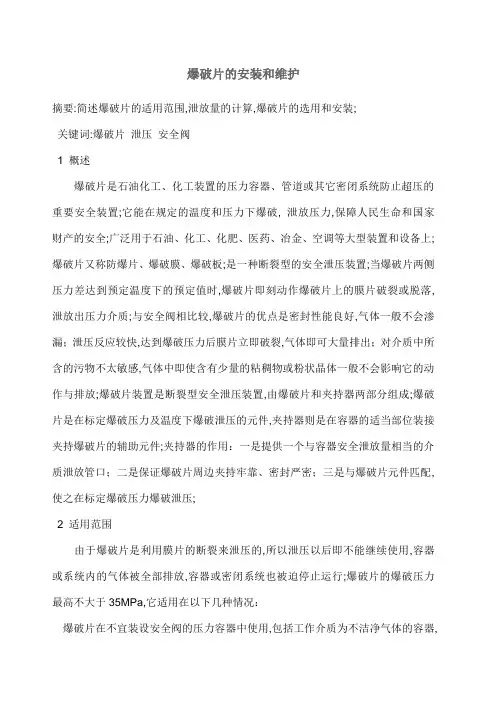

爆破片的安装和维护摘要:简述爆破片的适用范围,泄放量的计算,爆破片的选用和安装;关键词:爆破片泄压安全阀1 概述爆破片是石油化工、化工装置的压力容器、管道或其它密闭系统防止超压的重要安全装置;它能在规定的温度和压力下爆破, 泄放压力,保障人民生命和国家财产的安全;广泛用于石油、化工、化肥、医药、冶金、空调等大型装置和设备上;爆破片又称防爆片、爆破膜、爆破板;是一种断裂型的安全泄压装置;当爆破片两侧压力差达到预定温度下的预定值时,爆破片即刻动作爆破片上的膜片破裂或脱落,泄放出压力介质;与安全阀相比较,爆破片的优点是密封性能良好,气体一般不会渗漏；泄压反应较快,达到爆破压力后膜片立即破裂,气体即可大量排出；对介质中所含的污物不太敏感,气体中即使含有少量的粘稠物或粉状晶体一般不会影响它的动作与排放;爆破片装置是断裂型安全泄压装置,由爆破片和夹持器两部分组成;爆破片是在标定爆破压力及温度下爆破泄压的元件,夹持器则是在容器的适当部位装接夹持爆破片的辅助元件;夹持器的作用：一是提供一个与容器安全泄放量相当的介质泄放管口；二是保证爆破片周边夹持牢靠、密封严密；三是与爆破片元件匹配,使之在标定爆破压力爆破泄压;2 适用范围由于爆破片是利用膜片的断裂来泄压的,所以泄压以后即不能继续使用,容器或系统内的气体被全部排放,容器或密闭系统也被迫停止运行;爆破片的爆破压力最高不大于35MPa,它适用在以下几种情况：爆破片在不宜装设安全阀的压力容器中使用,包括工作介质为不洁净气体的容器,因为用安全阀有可能发生堵塞或粘结;物料起化学反应、压力急剧升高的反应容器,安全阀有滞后作用,不能迅速排放; 泄放介质含有颗粒、易沉淀、易结晶、易聚合和介质粘度较大;泄放介质有强腐蚀性,使用安全阀时其价格很高;工艺介质十分贵重或介质为剧毒气体的容器,在工作中不允许有任何泄漏安全阀密封性能差,有可能使剧毒气体渗漏,应与安全阀串联使用;工作压力很低或很高时,选用安全阀其制造比较困难;使用在温度较低的情况,而此温度会影响安全阀的工作特性;需要较大泄放面积的情况;气体排放口小于12nm或大于150mm,要求全量泄放或全量泄放时要求毫无阻碍的场合;3 爆破片与安全阀的组合使用爆破片与安全阀串联使用爆破片安装在安全阀的入口为了避免因爆破片的破裂而损失大量的工艺物料,在安全阀不能直接使用的场合如物料腐蚀、严禁泄露等一般在安全阀的入口处安装一个爆破片,爆破片的标定爆破压力与安全阀的设定压力相同,爆破片的公称直径不小于安全阀的入口管径;爆破片安装在安全阀出口如果泄放总管有可能存在腐蚀气体的环境,爆破片应安装在安全阀的出口,以保护安全阀不受腐蚀;爆破片的最大设计爆破压力不超过弹簧式安全阀设定压力的10%;爆破片的公称直径与安全阀出口管径相同;爆破片与安全阀并联使用为防止在异常工况下,压力容器内的压力迅速升高,或增加在火灾情况下的泄放面积,安装一个或几个爆破片与安全阀并联使用;爆破片的标定爆破压力略高于安全阀的设定压力,并不得大于容器的设计压力,爆破片要有足够的泄放面积,以达到保护容器的要求;4 爆破片泄放量的计算安全泄放量根据国家质量技术监督局颁发的压力容器安全技术监察规程中规定：压缩气体或水蒸汽压力容器的安全泄放量按下式计算：Ws=×10-3ρνd2 kg/h式中：Ws—压力容器的安全泄放量,kg/hd—压力容器进口管的内径,mmν—压力容器进口管内气体的流速,m/sρ—气体密度,kg/m3液化气体压力容器的安全泄放量按下列要求计算介质为易燃液化气或位于有可能发生火灾环境下的非易燃液化气无绝热材料保温层的压力容器有完善的绝热材料保温层的液化气体压力容器5 爆破片的型式反拱型爆破片爆破片的凸面受压,爆破压力由材质厚度和拱径决定;系统一旦过压,爆破片会反向拱起,并沿预先设定的刻痕完全打开;见图一反拱型爆破片的特点:操作压力高达90%；无需真空支架；处于循环/脉动条件下,使用寿命更长；无碎片设计;正拱型爆破片爆破片的凹面受压,爆破片承受拉伸张力,爆破片的爆破压力由材质的拉伸张力决定;见图二正拱型爆破片的特点:操作压力高达85%；真空条件下,需选用真空支架；处于循环/脉动条件下,使用寿命根据爆破片的型号有所不同；无碎片设计;螺栓型和焊接型爆破片有各种标准和非标准的设计,适于多种应用;有些爆破片的使用是一次性的;有些设计是夹持器可重复使用或爆破片可更换;当标准件无法满足客户要求时,可按客户的应用进行设计、制造;石墨型爆破片石墨型爆破片由整块石墨制造;6 爆破片的选用选择爆破片型式时,应考虑以下几个因素：压力普通正拱型爆破片由单层塑性金属材料制成,凹面侧向着介质,容器超载后爆破片拉伸破坏,适用于静载中压或高压;反拱型爆破片由单层塑性金属材料制成,凸面侧向着介质,受载后引起失稳破坏;失稳翻转后被装设在原凹面的刀具切破或整片脱落弹出;由于其失稳爆破压力对疲劳不敏感,适用于承受脉动载荷的压力容器;开缝正拱型爆破片由两片曲率相同的普通正拱型爆破片组合而成,凹面倒向着介质;与介质接触的一片由耐介质腐蚀的金属或非金属材料制成,不开缝槽,另一片由金属材料制成,拱型部分开设若干条穿透的槽隙,槽隙沿径向分布,两端为小孔,通过变动槽孔的疏密可调节爆破片的爆破压力;这种爆破片适用于中高压静载荷,介质有腐蚀性的容器;温度高温对金属材料和密封膜的影响;使用场合在安全阀前使用,爆破片爆破后不能有碎片;用于液体介质,不能选用反拱型爆破片;对于腐蚀性介质,应注明爆破片的材料,或在与腐蚀性介质的接触面上覆盖有非金属保护膜的正拱形爆破片;7 爆破片的安装和使用爆破片与容器的连接管应为直管,阻力要小,管路通道截面积不得小于爆破片泄放面积;爆破片的泄放管线应尽可能垂直安装,应避开邻近设备及操作人员所能接近的空间或密闭回收系统;出口管道应有足够管径和支撑,要考虑爆破时的反冲力和振动;介质为易燃、有毒或剧毒时,应将其引至安全地点妥善处理;泄放管内径应不小于爆破片泄放口径,并有不被爆破片碎片堵塞的措施;.爆破片单独用作泄压装置时,爆破片的入口管设置一切断阀;切断阀应在开启状态加铅封;爆破片在安装时应清洁,并检验有无破损、锈蚀、气泡和夹渣;铭牌应朝向泄放侧; 爆破片在安全阀前串联使用时,应在爆破片与安全阀之间设置压力表和放空阀;压力表和放空阀可设置在爆破片装置的夹持器上,订货时要说明；运行中应经常检查爆破片装置有无渗漏和异常;爆破片应定期更换,更换期限由使用单位根据本单位的实际情况决定;超过爆破片标定爆破压力而未爆破的,应予以更换;。
安全阀爆破片串联设置要求
安全阀和爆破片都是用于保护压力容器和管道系统安全的装置。
安全阀用于控制压力，当系统压力超过设定值时打开，释放压力以防止过压。
爆破片则是一种非重闭式的泄压装置，当系统压力超过其设计压力时破裂，迅速释放压力。
安全阀和爆破片可以串联设置，以提供多重保护。
以下是一些常见的串联设置要求：
1. 压力设置：安全阀和爆破片的压力设置应协调，以确保在正常操作条件下，爆破片不会提前破裂，而在需要时能够迅速泄压。
2. 安装位置：安全阀通常安装在系统的出口或关键点，而爆破片可以安装在安全阀的上游或下游位置。
安装位置的选择应考虑系统的特点和要求。
3. 排量匹配：安全阀和爆破片的排量应相互匹配，以确保在泄压过程中能够有效地释放压力，避免过压对系统造成损坏。
4. 爆破片材质和类型：爆破片的材质和类型应根据系统的介质、温度、压力等因素进行选择，以确保其适应特定的工作条件。
5. 维护和检测：安全阀和爆破片都需要定期进行维护和检测，以确保其正常工作和有效性。
检查包括压力设置的准确性、密封性能、排量等方面。
化工厂爆破片专业流程咱开始唠唠化工厂爆破片这事儿哈。
一、啥是爆破片呢？在化工厂里啊，爆破片可是个很重要的小玩意儿。
你就把它想象成一个超级敏感的小卫士。
当压力不正常的时候，它就会“挺身而出”，通过自己破裂来释放压力，防止那些个危险的超压情况，就像一个压力的安全阀一样。
它的存在就像是给化工厂的设备和整个生产流程穿上了一件安全小背心。
二、爆破片的选择。
这选择爆破片可不像咱们挑个小零食那么简单。
要考虑好多好多的因素呢。
比如说，要看看这个化工厂里的设备能承受的最大压力是多少，就像是给人量身定做衣服一样，得精确才行。
要是选的爆破片承受压力的范围和设备不匹配，那就麻烦大了。
还得看看里面的介质是什么，是液体啊，还是气体啊，或者是那种黏糊糊的东西。
不同的介质对爆破片的材质要求可不一样呢。
如果是腐蚀性很强的介质，那就要选那种抗腐蚀的爆破片材料，不然的话，没等压力到该爆的时候，就被腐蚀坏了，那可就起不到保护作用啦。
而且啊，还要考虑温度这个调皮的因素，温度高了或者低了，爆破片的性能也会受到影响。
三、安装爆破片。
安装爆破片的时候啊，就像给设备戴一个小帽子一样，得小心翼翼的。
安装的位置可重要了，得找一个能准确感受到压力变化的地方。
要是装错了位置，就好比把耳朵贴到脚上去听心跳，根本就不能准确知道设备里面压力的真实情况。
安装的时候，还得保证爆破片和设备之间的密封性，要是有个小缝缝，压力可能就会从那里偷偷溜走，或者是一些杂质跑进去，把爆破片弄脏弄坏了。
安装人员可得是个细心的小能手，每一个螺丝拧紧的程度都得恰到好处，不能太松也不能太紧，就像给小姑娘扎辫子，力度要刚刚好。
四、爆破片的维护。
这爆破片安装好了可不是就万事大吉了。
还得像照顾小宠物一样去维护它呢。
要定期去检查它有没有被腐蚀啊，有没有变形啊。
要是发现它有点小毛病，就得赶紧处理。
有时候可能是设备里面有一些杂质沉淀在爆破片上了，这时候就得把那些脏东西清理掉，让爆破片能“呼吸”顺畅。
