上海朗晏安全系统设备有限公司平板型爆破片装置安装说明书安装前应仔细阅读本说明书Before any installation and application, the instructions should be read in details.安装示意图Installation Scheme一、安装步骤1.从包装盒内取出爆破片和夹持器，用十字螺丝刀拧去夹持器侧面的螺钉，将上、下夹持器分开。
2.将下法兰密封面擦拭干净，放上密封垫片。
取下夹持器，将其上、下密封面擦拭干净，以铭牌的箭头朝向泄压方向为准，放在密封垫片上。
3.取爆破片一片，其铭牌正面（泄放测）朝上，放入下夹持器内。
注意：请检查爆破片的泄放方向，爆破片铭牌上标有“泄放侧”的一侧应位于压力介质的出口侧。
4.取上夹持器，将密封面擦拭干净，将其放在爆破片上，与下夹持器配合，爆破片与夹持器组成爆破片装置。
5.在上夹持器上放密封垫片。
6.将上法兰密封面擦拭干净，放上密封垫片上，在法兰上套装螺栓，垫片和螺母，对称均匀拧紧螺母。
二、注意事项1.不得在爆破片与夹持器之间增加任何垫片。
2.安装爆破片前应清理法兰与夹持器的密封面。
如果表面粗糙，需用细砂布轻擦磨光，但不得再次进行加工。
未经过我司同意，不得自行加工夹持器或对夹持器尺寸加以修改。
3.当工艺条件（压力、压力方向、温度等）有改变时，原爆破片不能继续使用。
从装置中取出的爆破片即使完好无损，亦不能再使用。
4爆破片在使用一定时间后，由于轻微腐蚀、压力反复波动及蠕变等因素，会导致爆破压力下降，应作定期更换，更换时间视具体情况而定。
三、储存1.爆破片应在原包装箱内储存。
2.为预防环境腐蚀，储存时应保持储藏室清洁、干燥、通风。
爆破片安全装置的安装及更换周期爆破片安全装置相对安全阀来讲属于小众设备，对于爆破片的安装形式及更换周期进行介绍。
1、爆破片安全装置与安全阀的组合形式根据爆破片安全装置与安全阀的连接方式及相对位置的不同，可分为下列3种组合形式：a)爆破片安全装置串联在安全阀的入口侧，见图1a)；b)爆破片安全装置串联在安全阀的出口侧，见图1b)；c)爆破片安全装置与安全阀并联使用，见图1c)。
2、爆破片安全装置串联在安全阀入口侧1）属于下列情况之一的被保护承压设备，爆破片安全装置应串联在安全阀入口侧：a)为避免因爆破片的破裂而损失大量的工艺物料或盛装介质的；b)安全阀不能直接使用场合(如介质腐蚀、不允许泄漏等)的；c)移动式压力容器中装运毒性程度为极度、高度危害或强腐蚀性介质的。
2）当爆破片安全装置安装在安全阀的入口侧时，应满足下列要求：a)爆破片安全装置与安全阀组合装置的泄放量应不小于被保护承压设备的安全泄放量；b)爆破片安全装置公称直径应不小于安全阀入口侧管径，并应设置在距离安全阀入口侧5倍管径内，且安全阀入口管线压力损失(包括爆破片安全装置导致的)应不超过其设定压力的3%；c)爆破片爆破后的泄放面积应大于安全阀的进口截面积；d)爆破片在爆破时不应产生碎片、脱落或火花，以免防碍安全阀的正常排放功能；e)爆破片安全装置与安全阀之间的腔体应设置压力指示装置、排气口及合适的报警指示器。
3）入口侧串联爆破片安全装置的安全阀，其额定泄放量应以单个安全阀额定泄放量乘以系数0.9作为组合装置泄放量。
3、爆破片安全装置串联在安全阀的出口侧1）若安全阀出口侧有可能被腐蚀或存在外来压力源的干扰时，应在安全阀出口侧设置爆破片安全装置，以保护安全阀的正常工作。
2）移动式压力容器设置的爆破片安全装置不应设置在安全阀的出口侧。
3）当爆破片安全装置设置在安全阀的出口侧时，应满足下列要求：a)爆破片安全装置与安全阀组合装置的泄放量应不小于被保护承压设备的安全泄放量；b)爆破片安全装置与安全阀之间的腔体应设置压力指示装置、排气口及合适的报警指示器；c)在爆破温度下，爆破片设计爆破压力与泄放管内存在的压力之和应不超过下列任一条件：——安全阀的整定压力；——在爆破片安全装置与安全阀之间的任何管路或管件的设计压力；——被保护承压设备的设计压力。

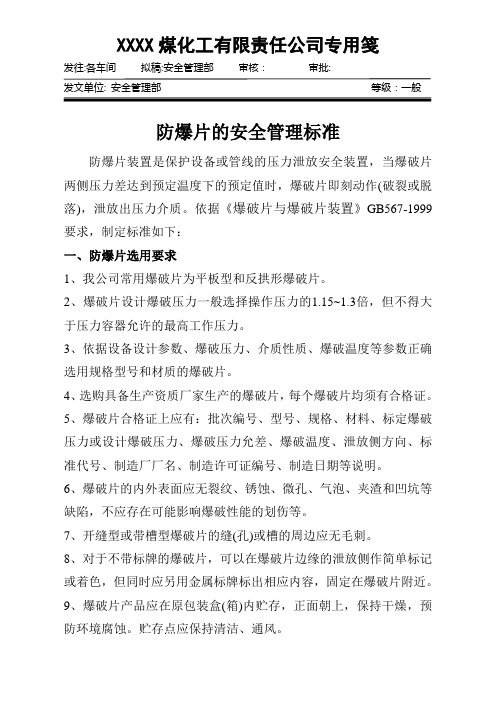

XXXX煤化工有限责任公司专用笺发往:各车间拟稿:安全管理部审核：审批:发文单位: 安全管理部等级：一般防爆片的安全管理标准防爆片装置是保护设备或管线的压力泄放安全装置，当爆破片两侧压力差达到预定温度下的预定值时，爆破片即刻动作(破裂或脱落)，泄放出压力介质。
依据《爆破片与爆破片装置》GB567-1999要求，制定标准如下：一、防爆片选用要求1、我公司常用爆破片为平板型和反拱形爆破片。
2、爆破片设计爆破压力一般选择操作压力的1.15~1.3倍，但不得大于压力容器允许的最高工作压力。
3、依据设备设计参数、爆破压力、介质性质、爆破温度等参数正确选用规格型号和材质的爆破片。
4、选购具备生产资质厂家生产的爆破片，每个爆破片均须有合格证。
5、爆破片合格证上应有：批次编号、型号、规格、材料、标定爆破压力或设计爆破压力、爆破压力允差、爆破温度、泄放侧方向、标准代号、制造厂厂名、制造许可证编号、制造日期等说明。
6、爆破片的内外表面应无裂纹、锈蚀、微孔、气泡、夹渣和凹坑等缺陷，不应存在可能影响爆破性能的划伤等。
7、开缝型或带槽型爆破片的缝(孔)或槽的周边应无毛刺。
8、对于不带标牌的爆破片，可以在爆破片边缘的泄放侧作简单标记或着色，但同时应另用金属标牌标出相应内容，固定在爆破片附近。
9、爆破片产品应在原包装盒(箱)内贮存，正面朝上，保持干燥，预防环境腐蚀。
贮存点应保持清洁、通风。
二、爆破片更换与安装1、正常条件下，建议每年更换一次。
如果爆破片遭受高温、腐蚀、疲劳等恶性工况，更换周期依据具体情况缩短。
2、设备上拆下的旧爆破片，不得重新安装使用。
3、爆破片必须安装在配套的夹持器内。
更换前，清理法兰垫片和夹持器的密封面，若密封面受损应更换夹持器。
4、组装及安装爆破片时，要确保爆破片不受任何损伤。
5、安装爆破片时，注意泄压方向，切忌装反。
采用扭矩扳手，按制造单位安装说明中的安装扭矩数据表，按对角线均匀紧固螺栓。
6、未经制造单位同意，不得在爆破片两侧加装垫片、保护膜、涂层。
爆破片装置安装使用说明书Installation and Operation Manual of Bursting Disk Devices成都成航工业安全系统有限责任公司Chengdu Chenghang Industrial Safety Systems Co.，Ltd.一、组成及用途 Composite and Application爆破片装置主要由爆破片和夹持器组成，是适用于各种压力容器和压力系统的一种安全保护装置。
当容器或系统超压时，爆破片发生爆破泄压，从而保护容器和系统的安全。
Bursting disc device mainly consists of bursting disc and holder. It is a kind of safety protection equipment, which is applicable to pressure vessels and systems under pressure. It will rupture and release pressure to ensure the safety of vessels and systems as the pressure exceeds the set value.特点：Features爆破片作为压力容器的安全保护装置，与安全阀相比，具有可靠、灵敏、经济、无泄漏、适应性强等优点，并可作为高压、超高压容器的泄压保护装置。
As a kind of protection device for pressure containers, bursting discs is highly reliable, highly sensitive, economic, non-leakage and highly adaptable, compared to safety valves. They can be used in pressure relief systems under high-pressure or super-high-pressure.二、组装Assembly①正拱型爆破片装置的安装方式：Installation for forward acting bursting disc devices1.将夹持器上的螺钉拧松，取下连接片。
爆破片装置安装使用说明书Installation and Operation Manual of Bursting Disk Devices成都成航工业安全系统有限责任公司Chengdu Chenghang Industrial Safety Systems Co.，Ltd.一、组成及用途 Composite and Application爆破片装置主要由爆破片和夹持器组成，是适用于各种压力容器和压力系统的一种安全保护装置。
当容器或系统超压时，爆破片发生爆破泄压，从而保护容器和系统的安全。
Bursting disc device mainly consists of bursting disc and holder. It is a kind of safety protection equipment, which is applicable to pressure vessels and systems under pressure. It will rupture and release pressure to ensure the safety of vessels and systems as the pressure exceeds the set value.特点：Features爆破片作为压力容器的安全保护装置，与安全阀相比，具有可靠、灵敏、经济、无泄漏、适应性强等优点，并可作为高压、超高压容器的泄压保护装置。
As a kind of protection device for pressure containers, bursting discs is highly reliable, highly sensitive, economic, non-leakage and highly adaptable, compared to safety valves. They can be used in pressure relief systems under high-pressure or super-high-pressure.二、组装Assembly①正拱型爆破片装置的安装方式：Installation for forward acting bursting disc devices1.将夹持器上的螺钉拧松，取下连接片。

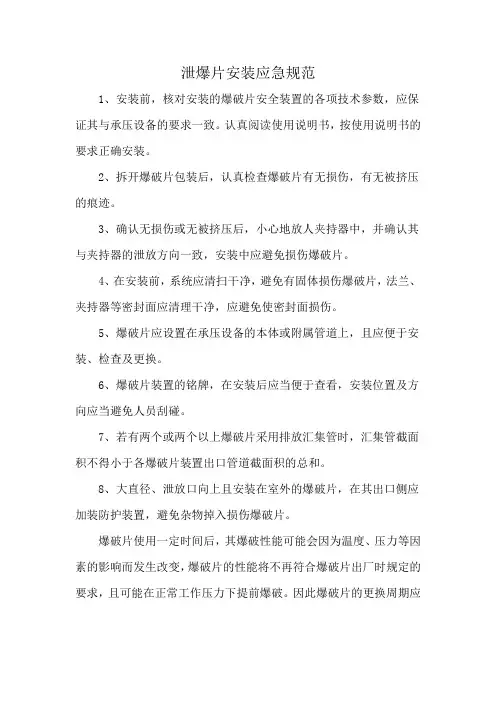

泄爆片安装应急规范1、安装前，核对安装的爆破片安全装置的各项技术参数，应保证其与承压设备的要求一致。
认真阅读使用说明书，按使用说明书的要求正确安装。
2、拆开爆破片包装后，认真检查爆破片有无损伤，有无被挤压的痕迹。
3、确认无损伤或无被挤压后，小心地放人夹持器中，并确认其与夹持器的泄放方向一致，安装中应避免损伤爆破片。
4、在安装前，系统应清扫干净，避免有固体损伤爆破片，法兰、夹持器等密封面应清理干净，应避免使密封面损伤。
5、爆破片应设置在承压设备的本体或附属管道上，且应便于安装、检查及更换。
6、爆破片装置的铭牌，在安装后应当便于查看，安装位置及方向应当避免人员刮碰。
7、若有两个或两个以上爆破片采用排放汇集管时，汇集管截面积不得小于各爆破片装置出口管道截面积的总和。
8、大直径、泄放口向上且安装在室外的爆破片，在其出口侧应加装防护装置，避免杂物掉入损伤爆破片。
爆破片使用一定时间后，其爆破性能可能会因为温度、压力等因素的影响而发生改变，爆破片的性能将不再符合爆破片出厂时规定的要求，且可能在正常工作压力下提前爆破。
因此爆破片的更换周期应当根据使用条件、介质性质等具体因素合理确定。
一般情况下爆破片的更换周期为2—3年，但爆破片出现以下情况的应当立即更换：1、爆破片超过规定使用期限的。
2、爆破片有伤痕、腐蚀、泄漏等情况。
3、爆破片标定的爆破压力、温度和运行要求不符的。
4、使用过程中超过标定爆破压力而未爆破的。
5、爆破片与罐体之间的截止阀未处于全开状态或者铅封损坏的。
6、使用过程中出现使用温度超过爆破片材料允许使用温度范围。
7、设备停运时间超过6个月，再次投入使用。
上海西博思流体控制有限公司反拱形爆破片装置安装使用说明书适用型式：YC、YD、YE、YHC、YHCY一、敬告1. 在打开包装及安装爆破片和夹持器前请仔细阅读本说明书。
2. 爆破片是精密的安全附件，建议由熟悉爆破片性能的工作人员精心安装。
3. 向安全区域排放：不要将爆破片装置安装于危及人员安全的区域。
考虑排放反作用力。
4. 爆破片必须安装在与之配套的夹持器内。
5. 从设备或管道上拆下来的爆破片，请不要重新安装使用。
6. 正常操作条件下，建议每年更换一次。
如果爆破片遭受腐蚀、高温、压力变动频率高等恶性工况，更换周期依具体情况而缩短。
二、组装爆破片装置的组装过程如下：1. 应小心搬运爆破片，且搬动时只能接触其边缘部分。
爆破片拱形区域或密封面的损坏都可能对其性能产生相反的影响，安装爆破片前请仔细阅读标牌及说明书上的内容，以确保其适用于该系统。
2. 检查爆破片和夹持器是否损坏，观察其密封面是否有凹痕、划伤或弯折，拱形区域是否有凹坑，若有损伤则不能安装使用。
3. 把下夹持器放在平面上，若是销钉定位，如图1所示，则使销钉朝上。
4. 把爆破片放在下夹持器上，拱面朝下，标牌上写有“泄放侧”的一面朝上，并使销钉插入爆破片的销钉孔内。
5. 把上夹持器放在爆破片上并与下夹持器配合，标牌上的箭头朝上，使上、下夹持器侧面的螺孔对齐。
6. 用联接板把上、下夹持器连接好。
图1 销钉定位夹持器图2 爆破片装置的安装过程 三、安装爆破片装置的安装过程如图2所示。
1. 在装置上、下表面应放置密封垫，不要使用易老化或易变形的垫片。
尤其不允许使用橡胶等软密封垫、或在工作温度下能软化变形的密封垫。
2. 把爆破片装置安装在出、入口法兰之间，使夹持器标牌上的箭头指向泄放侧，同时，爆破片标牌上写有“泄放侧”的一侧朝向出口侧。
3. 在上、下法兰之间小心移动爆破片装置，如果爆破片的拱高超过上夹持器，安装时要格外小心。
注意：特别检查爆破片的方向，标牌上标有泄压方向的一侧必须在爆破片装置中介质流动的下游。
化工厂爆破片专业流程咱开始唠唠化工厂爆破片这事儿哈。
一、啥是爆破片呢？在化工厂里啊，爆破片可是个很重要的小玩意儿。
你就把它想象成一个超级敏感的小卫士。
当压力不正常的时候，它就会“挺身而出”，通过自己破裂来释放压力，防止那些个危险的超压情况，就像一个压力的安全阀一样。
它的存在就像是给化工厂的设备和整个生产流程穿上了一件安全小背心。
二、爆破片的选择。
这选择爆破片可不像咱们挑个小零食那么简单。
要考虑好多好多的因素呢。
比如说，要看看这个化工厂里的设备能承受的最大压力是多少，就像是给人量身定做衣服一样，得精确才行。
要是选的爆破片承受压力的范围和设备不匹配，那就麻烦大了。
还得看看里面的介质是什么，是液体啊，还是气体啊，或者是那种黏糊糊的东西。
不同的介质对爆破片的材质要求可不一样呢。
如果是腐蚀性很强的介质，那就要选那种抗腐蚀的爆破片材料，不然的话，没等压力到该爆的时候，就被腐蚀坏了，那可就起不到保护作用啦。
而且啊，还要考虑温度这个调皮的因素，温度高了或者低了，爆破片的性能也会受到影响。
三、安装爆破片。
安装爆破片的时候啊，就像给设备戴一个小帽子一样，得小心翼翼的。
安装的位置可重要了，得找一个能准确感受到压力变化的地方。
要是装错了位置，就好比把耳朵贴到脚上去听心跳，根本就不能准确知道设备里面压力的真实情况。
安装的时候，还得保证爆破片和设备之间的密封性，要是有个小缝缝，压力可能就会从那里偷偷溜走，或者是一些杂质跑进去，把爆破片弄脏弄坏了。
安装人员可得是个细心的小能手，每一个螺丝拧紧的程度都得恰到好处，不能太松也不能太紧，就像给小姑娘扎辫子，力度要刚刚好。
四、爆破片的维护。
这爆破片安装好了可不是就万事大吉了。
还得像照顾小宠物一样去维护它呢。
要定期去检查它有没有被腐蚀啊，有没有变形啊。
要是发现它有点小毛病，就得赶紧处理。
有时候可能是设备里面有一些杂质沉淀在爆破片上了，这时候就得把那些脏东西清理掉，让爆破片能“呼吸”顺畅。
