卓异卫星接收机维修实例

卫星接收机维修资料卫星接收机维修资料2010-11-13 14：56同洲3188A数字接收机故障现象：开机无任何指示，关机后再开机时恢复正常，工作几个小时后即出现停顿、马赛克现象。

分析与检修：根据发生故障的现象，初步断定该故障可能发生于电源电路或调谐电路，多是由于电路中有关元器件性能不稳定造成的。

打开机盖，仔细观察发现电源板上+5V一组电源电路中的滤波电容C115、C116(1000μF/16V)顶部已开裂，更换后故障排除。

以前也曾遇到过由于这两只电容损坏引起的故障，但发生故障的现象不同。

也就是说，因电容C115、C116损坏的程度不同表现出的故障现象不同，当C115、C116完全失效时，开机后无图无声，面板无任何显示；当C115、C116未完全失效，性能不稳定时，连续开关机后可恢复正常，但工作几小时后即出现停顿、马赛克现象。

尽管表现的故障现象不同，但用直观检查法和测量法均可很容易地发现故障点。

同洲3188A数字接收机故障现象：只能接收水平极化信号，收不到垂直极化信号。

分析与检修：该机能接收水平极化信号，说明信号通道无故障，故障可能发生在高频头垂直极化电路或接收机极化切换电路。

用另一台接收机与高频头连接可收到垂直极化信号，证明高频头无故障，故障发生在接收机。

连接好高频头，接通接收机的电源，使接收机工作在垂直极化状态，此时测得切换电压值约为15V。

目前普遍使用的电压切换式双极化高频头，当切换电压低于14.5V 时高频头工作在垂直极化方式，当切换电压大于14.5V时高频头工作在水平极化方式。

经实测极化电压已超过垂直极化所要求的电压范围，故不能接收到垂直极化信号。

该部分电路如图所示，经测Q3基极有切换信号，仔细检查取样电阻R66、R68、R69未见异常，当检查到D19、D8时，测得两只相同的二极管其阻值却不同，怀疑可能是D8阻值变大引起故障，挑选一只与D19阻值相近的IN4148换下D8，故障排除。

东仕IDS-2000F数字机东仕IDS-2000F数字机开关电源故障的检修东仕IDS-2000F数字机开关电源核心元件采用了荷兰飞利浦公司研制的低功耗、节能型"绿色"电源管理芯片TEA1523。

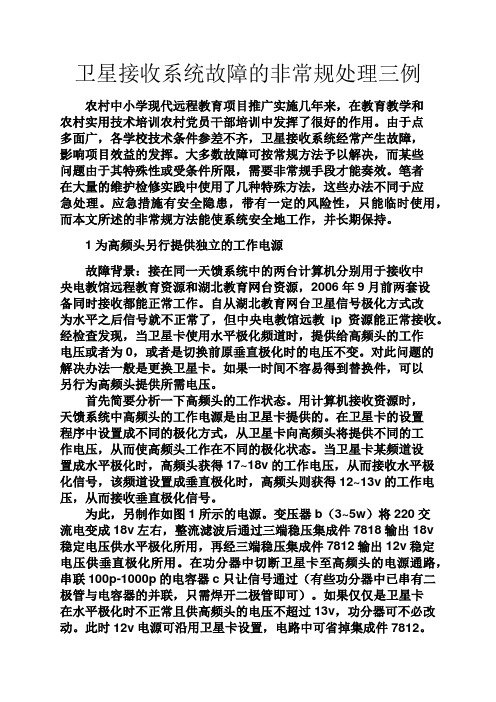

卫星接收系统故障的非常规处理三例农村中小学现代远程教育项目推广实施几年来，在教育教学和农村实用技术培训农村党员干部培训中发挥了很好的作用。

由于点多面广，各学校技术条件参差不齐，卫星接收系统经常产生故障，影响项目效益的发挥。

大多数故障可按常规方法予以解决，而某些问题由于其特殊性或受条件所限，需要非常规手段才能奏效。

笔者在大量的维护检修实践中使用了几种特殊方法，这些办法不同于应急处理。

应急措施有安全隐患，带有一定的风险性，只能临时使用，而本文所述的非常规方法能使系统安全地工作，并长期保持。

1为高频头另行提供独立的工作电源故障背景：接在同一天馈系统中的两台计算机分别用于接收中央电教馆远程教育资源和湖北教育网台资源，2006年9月前两套设备同时接收都能正常工作。

自从湖北教育网台卫星信号极化方式改为水平之后信号就不正常了，但中央电教馆远教ip资源能正常接收。

经检查发现，当卫星卡使用水平极化频道时，提供给高频头的工作电压或者为0，或者是切换前原垂直极化时的电压不变。

对此问题的解决办法一般是更换卫星卡。

如果一时间不容易得到替换件，可以另行为高频头提供所需电压。

首先简要分析一下高频头的工作状态。

用计算机接收资源时，天馈系统中高频头的工作电源是由卫星卡提供的。

在卫星卡的设置程序中设置成不同的极化方式，从卫星卡向高频头将提供不同的工作电压，从而使高频头工作在不同的极化状态。

当卫星卡某频道设置成水平极化时，高频头获得17~18v的工作电压，从而接收水平极化信号，该频道设置成垂直极化时，高频头则获得12~13v的工作电压，从而接收垂直极化信号。

为此，另制作如图1所示的电源。

变压器b（3~5w）将220交流电变成18v左右，整流滤波后通过三端稳压集成件7818输出18v稳定电压供水平极化所用，再经三端稳压集成件7812输出12v稳定电压供垂直极化所用。

在功分器中切断卫星卡至高频头的电源通路，串联100p-1000p的电容器c只让信号通过（有些功分器中已串有二极管与电容器的并联，只需焊开二极管即可）。

卓异ＺＹ－２２５０Ｆ数字卫星接收机的摩机作者：郑秀峰来源：《卫星电视与宽带多媒体》2008年第03期自从接受友人赠送的卓异ZY-2250F卫星数字接收机，无论外出寻星，还是在家收视卫视节目，一直使用它。

随着使用时间的延长，也发现了一些不足和缺陷，于是决定动手对卓异ZY-2250F数字机进行摩机，改造其存在的缺陷，使之更好用、更完善。

（对原机改动的部位见图1、图2）改善散热不良状况卓异ZY-2250F数字机体积小，电源板和主板安装于狭小的空间内，且只在机壳底部及左右两侧开有散热孔，不利于通风散热，在数字机短时间工作后，主板上大部分芯片、降压二极管等器件均有不同程度的温升，以主处理芯片CT212R、TUNER芯片CT202A-LF、DC-DC变换器34063发热量最大，其它芯片、降压二极管及周围的滤波电容均有发热感，如不进行处理，长此以往，恐难保证不出问题。

如采取给各芯片加装散热片的方法，虽可解决各芯片的散热不良问题，但方法较麻烦，对一些体积较小的芯片也不便加装散热片，发热的降压二极管等元件更不好处理，后决定增加风扇强制通风。

找来一只电脑用的风扇，已看不清标注的参数，但电脑用的风扇大多为12V的，和数字机内各组电源电压均不相符，于是先将一只7812三端稳压块和一只470μF/25V电解电容焊在电源板输出端，把电源板输出的18V电压降为12V供风扇使用。

连线后风扇却转不起来，数字机也不能正常启动，看来开关电源的功率余量不大、带载能力较差，随即把开关电源桥式整流电路后的滤波电容C901（4.7μF/450V）拆下，再把一只68μF/450V电解电容加长引脚卧焊在电路板上，接通电源试之，风扇与数字机都能正常工作了。

安装散热风扇时，将风扇固定在数字机上盖背面，安装上盖后风扇正对主板，并在上盖安装风扇的位置用直径2mm钻头钻进风孔，经过上述处理后，长时间试收，主板上发热器件已无明显温升现象。

解决DiSEqC开关切换不灵问题在用卓异ZY-2250F数字机多星接收时，DiSEqC开关切换不灵，主要表现为：数字机从接收的一颗星切换到另一颗星时，接收不到信号，有时偶尔能切换，但接收的节目有马赛克现象。

卫星电视接收机故障维修 50例［例 1］百胜 P－350S型卫星接收机故障现象：开机后无反应，无显示，不烧保险管。

分析检修：打开机盖，用万用表测 C3 两端的电压为 300V，正常；测 C6 两端电压为 14V左右，且万用表表针不停地摆动；估计 IP3844N 损坏，断电后用万用表R×1k 挡在路测量 U1（IP3844N）各脚与地之间的直流电阻，发现⑧脚与地之间的直流电阻正、反向几乎为零，焊下U1 测量⑧脚与⑤脚的脚间直流电阻，证实其内部已击穿。

更换 U1 后，机器故障排除。

［例 2］神州 ST－9900B 型卫星接收机故障现象：开机后显示屏无显示，无电压输出，机器不工作。

分析检修：用万用表测 C3 两端无 300V 直流电压，但 R1 左端有 300V 的直流电压，说明限流电阻 R1 开路，引起 R1烧断的原因有 C3 或 V1 击穿短路，有的机型因 V1 击穿还会引起 R10烧断。

经进一步检查，发现 V1 内部击穿，R10也已损坏。

值得提醒的是，有的机型中开关管 V1使用 C5207，因其功率较小，建议用 BU508 替换。

更换 V1、R10 后，机器恢复正常。

［例 3］神洲 ST－9900 型卫星接收机故障现象：开机后无任何显示，不工作。

分析检修：用万用表测电源滤波电容（47μF／450V）两端，无电压指示，说明电源未整流工作，测限流电阻（6R2／5W）阻值无穷大。

据分析，造成限流电阻损坏的原因是滤波电容、电源调整管等元件损坏而引起的，经查滤波电容内部击穿。

更换滤波电容和限流电阻后故障排除。

［例 4］神洲 ST－2000 型卫星接收机故障现象：开机后电源有“叽叽”声，不工作。

分析检修：该故障有两种情况：一种是通电只听“叽”的一声，便再无声响，这时用万用表监测 T102 次级的＋10V 电压没有建立，说明次级电路有短路现象，可依次断开 D107、D108、D109 试验，若断开某一路时＋10V 电压恢复正常，则说明该支路有短路元件存在。

几种数字卫星接收机开关电源典型故障检修下面列举的典型故障检修供维修人员参考。

[例1]开机，指示灯不亮，无屏显检修：拆开机壳观察，未见元件烧焦、电容爆裂现象。

仅2A保险烧断。

用万用表R×1挡，测量桥式整流二极管在路反向电阻时发现，D1只有18Ω，D3更小，证明已击穿。

拆下D1、D3，再没D2、D4反向电阻无穷大，正向电阻18Ω，说明未烧坏。

用黑笔接热地点，红笔测A点，正常应为200Ω左右，但测得正反向电阻均为23Ω。

怀疑是U1击穿，直接测U1 c、e极正反向电阻，竟然只有16Ω。

证明U1短路。

拆下U1，再测U2等元件未见异常。

交D1、D3、U1换新后，整机恢复工作。

U1型号为2SC5027，属NPN型中功率电源管，找不到同型号管时，可用BVceo=500V~1000V，lcm=3A~5A，Pcm= 20W~30W的2SC3310、BUT11AF、2SC3852、3850三极管直接代换。

U2型号为2SC2060，要求不太严格，可用2SC1815代换。

[例2]屡烧2A保险丝。

检修：在路测D1~D4和其他各点电阻正常，认为保险是偶然烧断。

换机后，开机又被烧断。

遂测各点在路电阻，仅D2、D4击穿，换新后试机又烧。

向经挫折，不敢大意。

耐心用万用表R×1挡、R×1K挡细致检测U1~U3、D5~D9、D10~14及三只稳压管，根本没有任何可疑迹象。

又测各个电阻，仍示发现电阻变大、变小。

用万用表直流10V挡监测CH2(30V)端，烧保险瞬间，万用表竟然毫无反应，至此，终于明白：是开关管U1尚未获得启动电压，保险就已被烧断了。

其祸根就是C1。

拆下C1，用R×10K挡作充放电检查，C1已失效，代换C1后，故障排除。

小结：C1乃桥式整流输出端滤波电容，耐压极高。

其代换容量可在20μF~50μF之间选择，耐压需在40V以上。

[例3]屏显正常，但无图像、无声检修：连接好各系统，根据电视显示内容逐项检查。

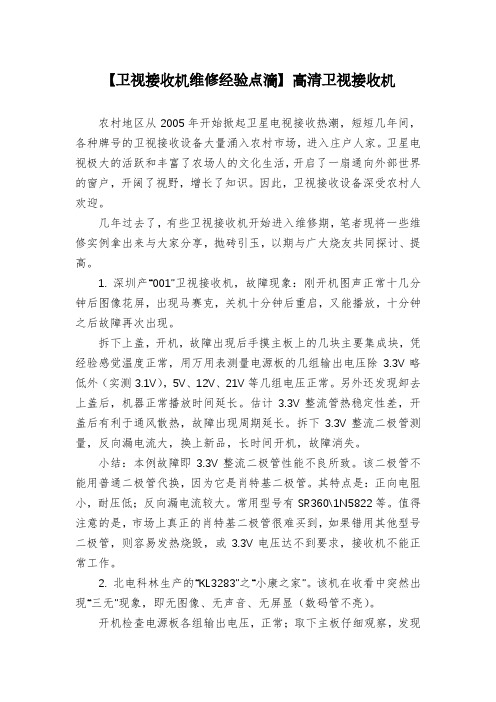

【卫视接收机维修经验点滴】高清卫视接收机农村地区从2005年开始掀起卫星电视接收热潮，短短几年间，各种牌号的卫视接收设备大量涌入农村市场，进入庄户人家。

卫星电视极大的活跃和丰富了农场人的文化生活，开启了一扇通向外部世界的窗户，开阔了视野，增长了知识。

因此，卫视接收设备深受农村人欢迎。

几年过去了，有些卫视接收机开始进入维修期，笔者现将一些维修实例拿出来与大家分享，抛砖引玉，以期与广大烧友共同探讨、提高。

1. 深圳产“001”卫视接收机，故障现象：刚开机图声正常十几分钟后图像花屏，出现马赛克，关机十分钟后重启，又能播放，十分钟之后故障再次出现。

拆下上盖，开机，故障出现后手摸主板上的几块主要集成块，凭经验感觉温度正常，用万用表测量电源板的几组输出电压除3.3V略低外（实测3.1V），5V、12V、21V等几组电压正常。

另外还发现卸去上盖后，机器正常播放时间延长。

估计3.3V整流管热稳定性差，开盖后有利于通风散热，故障出现周期延长。

拆下3.3V整流二极管测量，反向漏电流大，换上新品，长时间开机，故障消失。

小结：本例故障即3.3V整流二极管性能不良所致。

该二极管不能用普通二极管代换，因为它是肖特基二极管。

其特点是：正向电阻小，耐压低；反向漏电流较大。

常用型号有SR360\1N5822等。

值得注意的是，市场上真正的肖特基二极管很难买到，如果错用其他型号二极管，则容易发热烧毁，或3.3V电压达不到要求，接收机不能正常工作。

2. 北电科林生产的“KL3283”之“小康之家”。

该机在收看中突然出现“三无”现象，即无图像、无声音、无屏显（数码管不亮）。

开机检查电源板各组输出电压，正常；取下主板仔细观察，发现很多焊点与无器件引脚细微裂纹，用万用表×1档测量元件引脚与焊点间，存在接触电阻，有的甚至根本不通。

经重新补焊并适当补锡后试机，恢复正常。

小结：接收机焊点开焊现象，系在通风散热不良环境中长时间开机工作时机器产生的热量使焊点熔化，关机后又冷凝，长期循环往复，焊点与元件引脚会慢慢分离导致接收机罢工。

卫视有的地区是大量安装。

其实机器就是俩板，一个电源一个解码。

说白了就和高清电视的数字板一样的原理，但要简单的多。

原理无非就是：完成音视频数字信号的解压缩。

还原成模拟电视所能接收的Y.C信号和A.D音频。

第一大故障：用手一掰高频头就有信号，离手信号消失，把屏蔽盒里的CT202B用热风枪吹下来，再次镀锡焊回去就OK。

第二大故障：开机显示慢，只要一关机再开就得好长时间出来屏显。

信号也不良，有时候数码显示不正常，这是3,3V滤波电容使用的耐压低，把电源4个全部换成16V1000uf后很难再坏。

第三大故障：只有一半台，或者有水平台，或者有垂直台。

卫视发射方式有垂直和水平我们用的C头是两个极化的合体，水平使用17v垂直使用13v.如果电压不能切换那么就只有一个极化工作。

找到极化转换三极管（非常好找板子上就俩，一般使用S8550，闹不清的话一下换俩保证OK.第四综合一个：和电视存储器一样机器里也有，不开机，无信号等等杂故障用编程器写一下数据也就好了，但此类故障不多。

无声音找到音频处理块，检测VCC脚没电压，不必找原因用跨线接到电源12v上，如短路或故障不变就直接更换。

遥控信号不接收更换接收头即可！第五：很多故障是用户操作不当，恢复了出厂设置，一些前期机器里面的节目是针对亚洲3S的，只要输入密码重新搜索即可，如福州天地星系列是按出菜单再按静音。

皇视卓异系列：587828 405518 035485等等。

DVB只有一个极化的节目多数是LM317坏，DVB用S8550做切换的比较少，ABS多用S8550做切换皇视卓异系列：587828 405518 035485305518 045385。

卫星接收高频头及卫星接收机的维修实践[摘要] 如果要保证无线信号的发射质量，首先要保证信号源的质量。

只有信号源稳定、高质量的输出，才能使后续的发射机、天馈线系统有“用武之地”。

因此对于卫星接收高频头和卫星接收机的检修维护尤为重要。

本文围绕无线发射台站信号源端的卫星接收高频头和卫星接收机出现的常见问题，谈几点维修实践，供同行参考。

[关键词] 无线发射信号源高频头卫星接收机信号源质量的好坏直接关系到节目播出质量，因此对于卫星接收高频头和卫星接收机的检修维护尤为重要。

我台用直径为6米后馈C波段卫星天线接收中星6B卫星做转播中央节目信号源。

用双极化馈源分别安装两个高频头（水平一个，垂直一个）。

水平极化用于中央1、2套电视节目信号源，垂直极化用于中央1、2套广播信号源。

以C波段卫星接收天线为例，介绍一下对高频头和接收机的维修浅见。

1、对于卫星接收高频头的维修实践在工作中，有过突然水平极化节目接收不到，但垂直极化节目正常的情况，这很显然是水平极化高频头损坏。

这时把水平极化节目进入节目信息菜单，信号强度一点也没有，更谈不上信号质量，这时就必须更换高频头。

我们找到高频头，在没上天线之前先用简单方法判断高频头好坏。

正常的高频头用馈线和接收机相连（不用装在卫星天线上）看信号强度应在60dB，这样的高频头是好的。

确认高频头工作正常后，将其安装到卫星天线上，水平极化节目可以正常接收了。

对于损坏的高频头，只要损坏不严重一般都能维修，我们遇过几次这样的例子：例一：电源端稳压块损坏（7812）在维修时将高频头和卫星接收机用馈线连接好，拆开高频头盖板后侧高频头三端稳压块（7812）输入端有18V电压，输出端没有12V电源输出，断开12V 负载（即三端稳压块的输出端）测量输出端仍然没有12V输出，由此判断本三端稳压块损坏。

更换该稳压块后，该高频头用前面介绍的简单判断方法去试，发现有信号强度，为64dB。

将它上在卫星天线上，工作一切正常。

进入雷雨多发夏季，有部分卫星电视接收机因未能及时做好防范而被雷击坏。

而雷击的机子有八九成是可以修复的，大多数是电源板的故障较多！本文讲的是雷击后电源板故障维修。

1。

机器不启动，保险未烧。

修此故障时，最好先确定主板的3.3V输入端电阻最小200欧以上〔天地星的小福娃除外〕，或另外用3.3伏接入主板的3.3伏输入，确定主板良好再进行维修。

修此类故障时，先拔下主板的排线，在电源板3.3伏处接一只75欧左右2瓦的电阻下电源板的地作负载。

再测量主电压310伏是否正常。

正常的话，再测量电源板上的2.2欧/2瓦的限流电阻是否开路。

如果正常的话，再测量那个大概1M欧姆左右的启动电阻。

正常的话，再看看400伏电容两脚的反向电阻，一般不下450欧〔用数字表二极管档测量〕如果仍正常的话，在排除光耦和431的问题后，再测量3.3V的整流二极管，多半会是这个二极管击穿引起的。

2。

保险丝烧断，电源管理芯片炸坏。

首先把明显损坏的零件拆下，再测量整流管是否有击穿，注意其反向是否有漏电现象。

可用数字表电阻档的20M档测量其反向电阻，正常为无穷大，否则换新件。

然后再按例1的大概步骤检查，同时还要注意光耦的问题，雷击过后的零件，如果无法判断的话，最好还是换新的。

3。

保险烧坏，400伏电容鼓包，NTC压敏炸裂或烧掉半边。

修理时，先更换肉眼可见的坏件，再把整流二极管全部换新，〔不要问为什么，如果你坚持不换你认为没坏的配件的话，通电时你就可能多损失零件〕4。

在以上的例子中都检查过了仍然无法启动时，你就要仔细测量变压器了。

检查初级的两绕组，主电压组开路电源不工作，另一组一般不会出问题。

如果没有好变压器代换的话，而且你的动手能力又不错的话，那你就重新绕制罗。

5. 。

电源板非空载的3.3伏输出过高。

此时电源板工作基本正常，是采样线路问题。

重点查看稳压块431的问题，一般只有换新抉。

如果故障仍然依旧的话，把光耦更换，多数可以解决。

6。

电源板的3.3伏输出过低或带负载能力过低。
