电气二次复习题

第一章 复 习 要 点一、填空题或选择填空题1） 电器铭牌上标注的电压．电流指的是（B ）。

（Ａ.最大值 Ｂ.有效值 Ｃ.瞬间值）2）交流电压表．交流电流表测量的是（B ）。

（Ａ.最大值 Ｂ.有效值 Ｃ.瞬间值）3）在交流电路中，所串联的R=3Ω,XL=4Ω,其串联阻抗Z=（5）Ω。

4）在交流电路中，所串联的R=3Ω,XL=4Ω，XC=8Ω,其串联阻抗Z=（5）Ω。

5）在低压配电系统的接地形式中，TN 系统又可分为（TN--C ）系统，（TN--S ）系统，（TN —C —S ）系统。

6）电力电路的开关器件的种类代号为（D ）。

（Ａ．Ｋ．Ｂ．Ｍ．Ｃ．Ａ．Ｄ．Ｑ）7） 控制．记忆．信号电路的开关器件的种类代号为（B ）。

（Ａ．Ｒ．Ｂ．Ｓ．Ｃ．Ｔ．Ｄ．Ｋ） 8）017(31440)i sin t =+，029(31430)i sin t =-，两电流的相位差为（70度），即i 2滞后i 1（70）度，i 1超前i 2（70）度。

9） 正弦交流电压中有效值是最大值的（A ）倍；三相电源星形接法中，线电压是相电压的（D ）倍。

（A. 0.707 B. 1.414 C. 1 D . 1.727 ）10) 正弦交流电的代数式表示法一般有（三角函数代数式）表示法和（相量代数式）表示法两种。

11）纯电感电路是（电压）角度超前（电流）角度90度；纯电容电路是（电流）相位超前（电压）相位90度；RLC 串联电路中（感抗等于容抗）情况下能达到串联谐振，（感抗大于容抗）情况下电路能呈现电感的性质。

12）三相电源星形接法时线电压超前对应相电压（30）度；在三相负载星形接法中，三相负载越对称，中性线上电流就越（小）；为提高三相电路功率因数，常采用在电路中加装（电容柜）来提高。

13）总等电位联结和辅助等电位联结的目的都是为了使人体接触电气设备金属外壳时不发生（触电事故）。

14）既防直接接触触电,又能防间接接触触电的保护是( D )。

1．电气一次设备有发电机、变压器、断路器、电抗器等。

电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。

2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。

角形接线3．单母接线的可靠性比双母接线的小。

4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。

5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。

6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。

7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。

8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。

9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。

10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。

A2的含义是不同相的带电部分之间的空间最小安全净距。

；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。

12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。

13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。

14。

主接线中的汇流母线担负了汇集与分配电能的作用。

15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。

16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。

17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。

《电气设备》复习题一、是非题（ T ）1. 为了保证安全，电压互感器和电流互感器二次侧均必须一点接地。

（ F ）2.为了保证安全，电压互感器二次侧必须一点接地，而电流互感器二次侧不允许一点接地。

（T ）4．电流互感器二次侧负载阻抗减小说明其所带的负载减轻，而电压互感器二次侧负载阻抗减小说明其所带的负载加重。

（F ）5．电流互感器和电压互感器二次侧负载阻抗减小说明其所带的负载减轻。

（T ）6．中性点经消弧线圈接地的系统常采用过补偿的方式。

（F ）7．电力网的额定电压等级与用电设备的额定电压是相等的。

（F ）8．电力网的额定电压等级与发电机的额定电压是相等的。

（F ）9．在任何安装场所，可以将铝母线触头与铜母线触头用螺栓连接。

（T ）10．交流接触器主要由触头系统、灭弧装置及吸引电磁线圈组成。

（F ）11．交流接触器在电路中可以单独使用。

（F ）12．自动空气开关装设过流脱扣器主要是用来反映过负荷而使开关跳闸的。

（）13．母线通过持续恒定工作电流时，通流时间越长，温度越高。

（F ）14．RN1-10型熔断器可以安装于户内，用在6kV等级的电路上。

（T ）15．双母线接线可以在一组母线检修时不影响正常供电。

（ T ）16．装设两台油浸式厂用变压器，采用暗备用方式时，每台厂变的容量按S N≥S js选择。

（T ）17．绝缘子直径越大，其绝缘强度也越高。

（ F ）18．绝缘子长度越长，其绝缘强度也越高。

（T ）22．某台发电机的额定电压为10.5kV，某台变压器的额定变比为 10／0.4kV，它们是属于同一额定电压等级的一次电气设备。

( T ) 23．某台发电机的额定电压为6.3kV，某台变压器的额定变比为6/0.4kV，某台电动机的额定电压为6kV，这三台电气设备是属于同一额定电压等级的一次电气设备。

( F )24．屋内配电装置室的门应为向内开或双向开的防火门。

（T ）25．大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

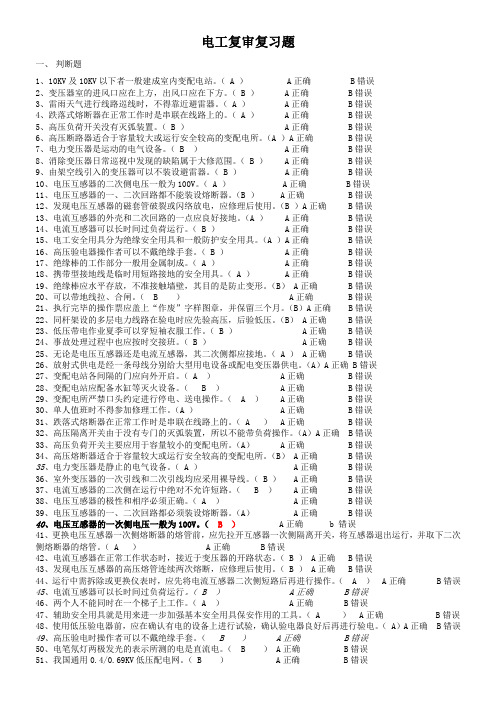

电工复审复习题一、判断题1、10KV及10KV以下者一般建成室内变配电站。

（ A ） A正确 B错误2、变压器室的进风口应在上方，出风口应在下方。

（ B ） A正确 B错误3、雷雨天气进行线路巡线时，不得靠近避雷器。

（ A ） A正确 B错误4、跌落式熔断器在正常工作时是串联在线路上的。

（ A ） A正确 B错误5、高压负荷开关没有灭弧装置。

（ B ） A正确 B错误6、高压断路器适合于容量较大或运行安全较高的变配电所。

（A ）A正确 B错误7、电力变压器是运动的电气设备。

（ B ） A正确 B错误8、消除变压器日常巡视中发现的缺陷属于大修范围。

（ B ） A正确 B错误9、由架空线引入的变压器可以不装设避雷器。

（ B ） A正确 B错误10、电压互感器的二次侧电压一般为100V。

（ A ） A正确 B错误11、电压互感器的一、二次回路都不能装设熔断器。

（B ） A正确 B错误12、发现电压互感器的磁套管破裂或闪络放电，应修理后使用。

（B ）A正确 B错误13、电流互感器的外壳和二次回路的一点应良好接地。

（A ） A正确 B错误14、电流互感器可以长时间过负荷运行。

（ B ） A正确 B错误15、电工安全用具分为绝缘安全用具和一般防护安全用具。

（A ）A正确 B错误16、高压验电器操作者可以不戴绝缘手套。

（ B ） A正确 B错误17、绝缘棒的工作部分一般用金属制成。

（ A ） A正确 B错误18、携带型接地线是临时用短路接地的安全用具。

（ A ） A正确 B错误19、绝缘棒应水平存放，不准接触墙壁，其目的是防止变形。

（B） A正确 B错误20、可以带地线拉、合闸。

（ B ） A正确 B错误21、执行完毕的操作票应盖上“作废”字样图章，并保留三个月。

（B）A正确 B错误22、同杆架设的多层电力线路在验电时应先验高压，后验低压。

（B） A正确 B错误23、低压带电作业夏季可以穿短袖衣服工作。

（ B ） A正确 B错误24、事故处理过程中也应按时交接班。

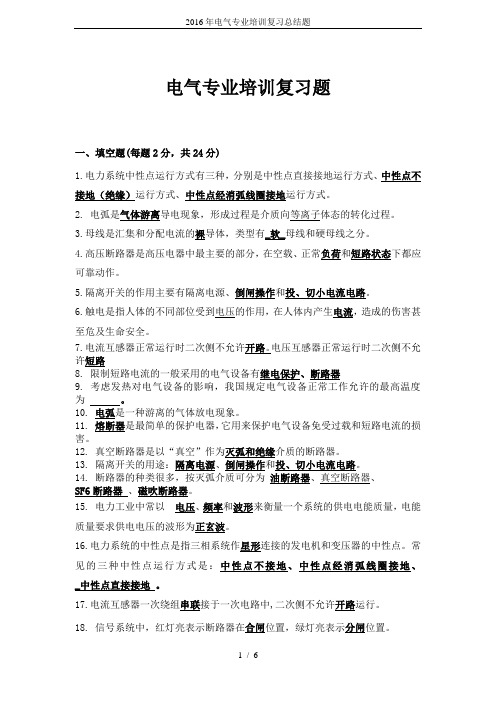

电气专业培训复习题一、填空题(每题2分，共24分)1.电力系统中性点运行方式有三种，分别是中性点直接接地运行方式、中性点不接地（绝缘）运行方式、中性点经消弧线圈接地运行方式。

2. 电弧是气体游离导电现象，形成过程是介质向等离子体态的转化过程。

3.母线是汇集和分配电流的裸导体，类型有_软_母线和硬母线之分。

4.高压断路器是高压电器中最主要的部分，在空载、正常负荷和短路状态下都应可靠动作。

5.隔离开关的作用主要有隔离电源、倒闸操作和投、切小电流电路。

6.触电是指人体的不同部位受到电压的作用，在人体内产生电流，造成的伤害甚至危及生命安全。

7.电流互感器正常运行时二次侧不允许开路。

电压互感器正常运行时二次侧不允许短路8. 限制短路电流的一般采用的电气设备有继电保护、断路器9. 考虑发热对电气设备的影响，我国规定电气设备正常工作允许的最高温度为。

10. 电弧是一种游离的气体放电现象。

11. 熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。

12. 真空断路器是以“真空”作为灭弧和绝缘介质的断路器。

13. 隔离开关的用途：隔离电源、倒闸操作和投、切小电流电路。

14. 断路器的种类很多，按灭弧介质可分为油断路器、真空断路器、SF6断路器、磁吹断路器。

15. 电力工业中常以电压、频率和波形来衡量一个系统的供电电能质量，电能质量要求供电电压的波形为正玄波。

16.电力系统的中性点是指三相系统作星形连接的发电机和变压器的中性点。

常见的三种中性点运行方式是：中性点不接地、中性点经消弧线圈接地、_中性点直接接地。

17.电流互感器一次绕组串联接于一次电路中,二次侧不允许开路运行。

18. 信号系统中，红灯亮表示断路器在合闸位置，绿灯亮表示分闸位置。

19．高压隔离开关由于不带灭弧装置，因此不能带负荷操作。

20.隔离开关的操作顺序：接通电路时，应先合母线侧侧，后合负荷侧；断开电路时，应先断开负荷侧，后断开母线侧。

一、单选选择题（每题只有一个正确答案）1、（ B ）是我国第一部规范安全生产的综合性基础法律A、《刑法》B、《安全生产法》C、《劳动法》2、在电气设备上工作，应填用（ C ）或按命令执行。

A、执行单B、确认单C、工作票3、电流式带电微粒的（ C ）移动。

A正向 B、逆向 C、定向4、PN结具有（ B ）的特性A、不导电 B 、单向导电 C、超导5、绝缘电阻试验包括绝缘电阻测量和（ A ）测量A、吸收比B、化学性能C、电性能6、当电气设备采用24V以上安全电压时，必须采用（ A ）的防护措施。

A、直接接触电机B、间接接触电机C、漏电7、所有防火防爆措施都是控制燃烧和爆炸的（ B ）基本条件。

A、两个B、三个C、四个8、1211灭火器利用装置在筒内的（ B ）将1211灭火剂喷射出灭火。

A、二氧化碳B、氮气C、氢气9、（ C ）是一种防止雷电冲击波的防雷装置。

A、接地装置B、引下线C、避雷针10、感应中和器（ A ）外加电源。

A、没有B、必须有C、可以加11、绝大多数的触电事故都是由（ A ）造成的。

A、电击B、电火C、电击12、心肺复苏应在现场就地坚持进行，不要为方便而随意移动伤员，如确有需要移动时，抢救中断时间不应超过（ C ）A、一分钟B、三分钟C、三十秒13、低压绝缘手套（ B ）用于操作高压设备。

A、可以B、不允许C、可以代替高压绝缘手套14、测量交流电流时，电流表应与负荷（ A ）在电路中。

A、串联B、并联C、串并联15、III类电动工具外壳均为（ A ）A、全塑料B、全金属C、半金属半塑料16、移动式电气设备必须按照（ C ）的要求接线A、领导要求B、现场环境要求C、使用说明书的要求17、架空线路指档距超过（ C ）m，利用杆塔敷设的高、低压力线路。

A、15B、20C、2518、临时架空线的高度和其他间距原则上不得小于正规线路所规定的限制，必须的部位应采用取屏护措施，长度一般不超过（ C ）m。

国网湖北省电力公司“双基”普考试卷5变电二次 专业注 意 事 项1、考试时间：闭卷120分钟。

2、请在试卷标封处填写姓名、准考证号、所在单位及报考专业等信息；漏填、错填责任由考生自负。

3、请仔细阅读答题要求，在规定位置填写答案。

一、单选题（每小题1分、共50小题，本题共50分）1. 单个开关电源模块输出功率一般不大于（ C ）W 。

(A)2000； (B)3000； (C)5000； (D)7000。

2. 电池的额定容量与实际容量的关联性是：额定容量（ D ）实际容量。

(A)≤； (B)=； (C)≥； (D)没必然的数学关系。

3. 蓄电池的充电设备过电流限制的电流整定值一般为充电设备额定电流的（B ）倍。

(A)1.05～1.1； (B)1.1～1.2； (C)1.2～1.25； (D)1.25～1.5。

4. 防酸蓄电池组长期处于浮充电状态，正、负两极板上的活性物质电化不均，会造成容量减退，此时，应进行（ B ），使容量恢复。

(A)补充充电； (B)活化处理； (C)更换同种电解液； (D)改换不同种电解液。

5. 直流控制柜的额定电压在60～300V ，各个电气回路间及对地的工频耐受电压水平应为（ B ）kV/1min 。

(A)2.5； (B)2.0； (C)1.75； (D)1.5。

6. 直流母线排列顺序（从设备前正视）是（ B ）。

(A)正负由外向内； (B)正负由内向外； (C)由设计人员决定； (D)顺序没有规定，由颜色来7. 镉镍蓄电池正常充电结束后，如电解液液面低于上液面线时，则（ C ）。

(A)应补加氢氧化钾溶液； (B)应补加已配制好的电解液； (C)应补加纯水； (D)不应补加。

8. 如图A-18所示，每根吊索受力P 等于（ A ）kN 。

图A-18(A)49； (B)34.7； (C)28.4； (D)24.5。

9. 电力上UPS 含义是（ D ）。

(A)快递； (B)交流电源； (C)直流电源； (D)交流不间断电源。

一、填空题1. 发电机定子电压最高不得大于额定电压的（110%），最低电压一般不应低于额定电压的（90%），并应满足（厂用）电压的要求。

2. 发电机正常运行频率应保持在（50）Hz，允许变化范围为（±0.2）Hz,可以按额定容量连续运行。

频率变化时，定子电流、励磁电流及各部分温度不得超过（额定值。

）。

3. 发电机定子电压允许在额定值范围（±5%）内变动，当功率因数为额定值时，其额定容量不变，即定子电压在该范围内变动时，定子电流可按比例相反变动。

但当发电机电压低于额定值的（95%；）时，定子电流长期允许的数值不得超过额定值（105%。

）。

4.发电机并列后有功负荷增加速度决定于（汽机），无功负荷增加速度（不限），但是应监视定子电压变化。

5.发电机转子绕组绝缘电阻用（500V）摇表测量，绝缘值不得小于（0.5M Ω）。

6.定子三相电流不平衡时，就一定会产生（负序）电流。

7.发电机在升压过程中检查定子三相电压应（平稳）上升，转子电流不应超过（空载值）。

8.10KV 电动机测量绝缘应使用（2500 V）伏的摇表测量，测得的绝缘电阻应大于（10.5）MΩ。

9.在正常情况下鼠笼式转子的电动机允许在冷态下启动（2 次）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。

在相同的环境及温度下测量，如本次测量低于上一次10.12. 6KV 高压厂用电动机的绝缘电阻，测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。

11.电动机可以在额定电压下，电源频率（±l％）变化内运行，其额定出力不变。

12.交流电动机的三相不平衡电流不得超过额定值的（10%）且任何一相电流不得超过（额定值）。

13.油浸自冷和油浸风冷方式的变压器，其上层油温的允许值最高不得超过（95）℃，一般不宜超过（85）℃。

一填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

3、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

4、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

5、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

6、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

7、瞬时电流速断保护的选择性是靠（动作电流的整定）获得的，保护范围被限制在（被保护线路）以内。

8、为使过电流保护在正常运行时不误动作,其动作电流应大于（最大负荷电流）9、方向过电流保护主要由以下三个元件组成：（电流测量元件）、（功率方向元件）、（时间元件）。

10、电网中发生（不对称短路）时，非故障相中仍有电流流过，此电流称为非故障相电流。

11、中性点直接接地电网发生单相接地短路时,零序电压最高值在（接地故障点）处,最低值在（变压器接地中性点）处。

12、绝缘监视装置给出信号后,用（依次断开线路）方法查找故障线路,因此该装置适用于（出线较少）的情况。

13、距离保护是反应（故障点到保护安装处）的距离,并根据距离的远近确定（动作时间）的一种保护。

14、方向阻抗继电器既能测量（故障点的远近），又能判别（故障方向）。

15、线路纵差动保护是通过比较被保护线路首、末端（电流的大小和相位）的原理实现的,因此它不反应（外部故障）。

16、由于（两侧电流互感器的特性不完全一致），所以正常运行及外部故障时纵差动保护的起动元件中将有（不平衡）电流流过。

17、（自动重合闸）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

18、自动重合闸作用在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电的（可靠性）。

19、变压器瓦斯保护的作用是反应变压器（油箱内部）的各种短路故障及（油面降低）。
