电气二次回路试题库

变电二次部分专业知识题库以下试题的难易程度用“★”的来表示,其中“★”数量越多表示试题难度越大。

一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。

(信号跳闸）★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。

(开路短路）★3、电压互感器的误差就是__________误差和__________误差。

（变比角)★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

（二次永久可靠)★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的.（产生气体）★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。

（选择性快速性灵敏性可靠性）★★7、对继电保护装置的四项基本要求是、、和。

（选择性速动性灵敏性可靠性)★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同，其弯曲部分应大于。

（90°）★★9、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的来解决。

（平衡线圈）★★10、自动重合闸的起动方式有起动方式和起动方式两种。

(不对应保护)★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。

(1/√3）★★12、对系统二次电压回路通电时,必须可靠断开至PT二次侧的回路,防止二次。

（反充电）★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。

(4）★★14、直流母线电压不能过高或过低，允许范围一般是。

（±10%）★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。

(负电源）★★16、在电压回路中，PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。

一、选择题电流互感器的零序接线方式，在运行中( A )。

只能反映零序电流，用于零序保护；（B）能测量零序电压和零序方向；（C）只能测量零序电压；（D）能测量零序功率。

双母线运行倒闸操作过程中会出现两个隔离开关同时闭合的情况，如果此时I母发生故障，此时应该( A )。

切除两条母线；（B）切除I母；（C）切除II母；（D）越级跳闸。

二次回路故障可能导致重瓦斯保护误动作时，应将重瓦斯保护( B )。

投入；（B）退出；（C）继续运行；（D）允许与否都可以。

对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是( B )。

三相跳闸不重合；（B）选跳故障相、延时重合单相、后加速跳三相；（C）选跳故障相、瞬时重合单相、后加速跳三相；（D）以上都不对。

直流控制、信号回路熔断器一般选用( B )A。

（A）1～5；（B）5～10；（C）10～20；（D）20～30。

检查二次回路的绝缘电阻，应使用( A )V的绝缘电阻表。

（A）500或1000；（B）250；（C）1000；（D）2500。

220V直流系统发生负极接地时，则正极对地电位将( A)。

升高；（B）降低；（C）不变；（D）为零。

为防止电压互感器高压侧击穿，高电压进入低压侧，损坏仪表、危机人身安全，应将二次侧( A )。

接地；（B）屏蔽；（C）设围栏；（D加防护罩。

电流互感器的极性对( C )无影响。

距离保护；（B）方向保护；（C）电流速断保护；（D差动保护。

断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（C ）。

（A）音响信号；（B）光字牌信号；（C）音响和光字牌信号；变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是( C )。

（A）有差动保护起动失灵保护、不需要重瓦斯保护重复起动（B）重瓦斯保护的误动机率高、容易引起误起动失灵保护（C）变压器内部故障、重瓦斯保护动作后返回较慢综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是正确的。

选择题1、物体带电是由于(A) 。

(A)失去负荷或得到负荷的缘故； (B)既未失去电荷也未得负荷的缘故； (C)由于物体是导体； (D)由于物体是绝缘体。

2、我们把提供电能的装置叫做(A) 。

(A)电源； (B)电动势； (C)发电机； (D)电动机。

3、能把正电荷从低电位移向高电位的力叫做( C) 。

(A)电磁力； (B)电场力； (C)电源力； (D)电动力。

4、直流电路中，我们把电流流出的一端叫电源的( A) 。

(A)正极； (B)负极； (C)端电压； (D)电动势。

5、电荷的基本特性是(A) 。

(A)异性电荷相吸引，同性电荷相排斥； (B)同性电荷相吸引，异性电荷相排斥； (C) 异性电荷和同性电荷都相吸引； (D)异性电荷和同性电荷都相排斥。

6、在电路中，电流之所以能流动，是由电源两端的电位差造成的，我们把这个电位差叫做(A)(A)电压； (B)电源； (C)电流； (D) 电容。

7、在一恒压的电路中，电阻 R 增大，电流随之(A) 。

(A)减小； (B)增大； (C)不变； (D)不一定。

8、几个电阻的两端分别接在一起，每个电阻两端承受同一电压，这种电阻连接方法称为电阻的(B)。

(A)串联； (B)并联； (C)串并联； (D)级联。

9、金属导体的电阻与导体(C)有关。

(A)长度； (B)截面积； (C)电阻率； (D) 材料。

10、一个理想电压源，当(B)时，有 V=e。

(A) u 与 e 参考方向相反； (B) u 与 e 参考方向相同； (C) 无论 u 与 e 方向相同、相反；(D)任何时刻。

11、正弦交流电的三要素是(B)(A)电压、电动势、电位； (B)最大值、频率、初相位； (C) 容抗、感抗、阻抗； (D) 平均值、周期、电流。

12、电感在直流电路各相当于(B)(A)开路； (B)短路； (C)断路； (D)不存在。

13、电容器中储存的能量是(D)(A)热能； (B)机械能； (C)磁场能； (D)电场能。

电气二次专业知识题库（10页）以下试题的难易程度用“★”的来表示，其中“★”数量越多表示试题难度越大，共782题。

一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。

（信号跳闸）★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。

（开路短路）★3、电压互感器的误差就是__________误差和__________误差。

（变比角）★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

（二次永久可靠）★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。

（产生气体）★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。

（选择性快速性灵敏性可靠性）★★7、主变压器运行中不得同时将__________保护和__________保护停用。

（差动瓦斯）★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同，其弯曲部分应大于。

（90°）★★9、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的来解决。

（平衡线圈）★★10、自动重合闸的起动方式有起动方式和起动方式两种。

（不对应保护）★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。

（1/√3）★★12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次。

（反充电）★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。

（4）★★14、直流母线电压不能过高或过低，允许范围一般是。

（±10%）★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。

（负电源）★★16、在电压回路中，PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。

电气二次考试题库一、选择题（每题2分，共20分）1. 电气二次系统的主要功能是什么？A. 提供一次系统所需的电能B. 实现对一次系统的监控、控制和保护C. 保证电气设备的物理连接D. 进行电气设备的维修和保养2. 在电气二次系统中，哪个设备用于实现对一次系统的实时监控？A. 断路器B. 继电器C. 变压器D. 保护装置3. 电流互感器的作用是什么？A. 将一次侧的高电压转换为二次侧的低电压B. 将一次侧的高电流转换为二次侧的低电流C. 将一次侧的低电流转换为二次侧的高电流D. 将一次侧的低电压转换为二次侧的高电压4. 以下哪个不是电气二次系统的保护装置？A. 过流保护B. 速断保护C. 差动保护D. 变压器5. 电气二次系统的控制方式有哪些？A. 手动控制B. 自动控制C. 远程控制D. 所有选项都是6. 电气二次系统的信号传输方式包括哪些？A. 有线传输B. 无线传输C. 光纤传输D. 所有选项都是7. 在电气二次系统中，哪个设备用于实现对一次系统的控制？A. 电流互感器B. 电压互感器C. 断路器D. 继电器8. 电气二次系统的故障分析通常采用哪种方法？A. 直接观察法B. 逻辑分析法C. 经验判断法D. 故障树分析法9. 电气二次系统的维护工作主要包括哪些内容？A. 设备清洁B. 设备检查C. 设备维修D. 所有选项都是10. 电气二次系统的安全措施主要包括哪些方面？A. 防火B. 防雷C. 防静电D. 所有选项都是二、判断题（每题1分，共10分）1. 电气二次系统的监控功能是其最基本的功能之一。

（）2. 电流互感器可以将一次侧的高电流转换为二次侧的低电流。

（）3. 电气二次系统的保护装置只能实现对一次系统的保护。

（）4. 电气二次系统的信号传输方式只有有线传输。

（）5. 自动控制是电气二次系统的主要控制方式之一。

（）6. 电气二次系统的故障分析只能采用直接观察法。

（）7. 电气二次系统的维护工作不需要进行设备检查。

变电二次部分专业知识题库以下试题的难易程度用“★”的来表示，其中“★”数量越多表示试题难度越大。

一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。

（信号跳闸）★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。

（开路短路）★3、电压互感器的误差就是__________误差和__________误差。

（变比角）★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

（二次永久可靠）★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。

（产生气体）★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。

（选择性快速性灵敏性可靠性）★★7、对继电保护装置的四项基本要求是、、和。

（选择性速动性灵敏性可靠性）★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同，其弯曲部分应大于。

（90°）★★9、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的来解决。

（平衡线圈）★★10、自动重合闸的起动方式有起动方式和起动方式两种。

（不对应保护）★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。

（1/√3）★★12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次。

（反充电）★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。

（4）★★14、直流母线电压不能过高或过低，允许范围一般是。

（±10%）★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。

（负电源）★★16、在电压回路中，PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。

发电厂及变电站的二次回路1. 如果光字牌中指示灯全亮说明光字牌有缺损。

这句话是错误的。

2. 电能表是将功率与一小段时间乘积累计起来的仪表。

3.中央信号包括事故信号和预告信号。

4. 互感器不具有变换作用。

这句话是错误的。

5. 各母线接地器的操作闭锁。

闭锁的目的是防止在母线带电的情况下，合母线接地器。

6. 硅整流电容储能直流系统是通过硅整流设备，将交流电源变换为直流电源，作为发电厂和变电站的直流操作电源。

7. 为防止110kV及以上电网在电压互感器一次回路断线时，引起速断保护误动，需设置电压回路断线信号装置。

这句话是错误的。

8. 信号回路的作用是反映一次设备的运行参数。

9. 检修用的隔离开关，接地刀闸和母线接地器为远方操作。

这句话是错误的。

10.双母线二次电压的切换原则是随同一次回路进行切换。

11.断路器的模拟灯能表示断路器的跳、合闸位置状态，但不能反映断路器自动跳、合闸与原给定位置的不对应状态。

这句话是错误的。

12. 电源变换式电源只有220V电源电压。

这句话是错误的。

13. 为了防止在不允许的相角下误合闸，通常在手动准同步合闸回路中装设闭锁误合闸的同步监察继电器。

14.电流互感器二次负荷以并联形式接在电压互感器的二次绕组回路。

这句话是错误的。

15. 隔离开关控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，不能操作隔离开关，即避免带电操作隔离开关。

16. 同一套图中，只能选定一种图形形式进行表达。

17. 电流互感器二次回路的端子不用采用试验端子。

这句话是错误的。

18. 操作脉冲应是长时的，完成操作后，不能自动解除。

这句话是错误的。

19. 三相四线制电路有功电能测量的特点是不论电压是否对称，只要负载平衡，就能直接反映三相四线制电路所消耗的有功电能。

这句话是错误的。

20. 二次回路包括:控制、信号、测量、调节、保护回路部分以及操作电源系统。

21. 断路器控制回路接线应复杂可靠，使用电缆芯数应尽量多。

二次回路试题库生产技术部二○一○年八月十五日判断题(1)1、如果断路器的液压操动机构打压频繁，可将第二微动开关往下移动一段距离，就可以避免。

(x)40、跳闸(合闸)线圈的压降均小于电源电压的90％才为合格。

(√)47、电流互感器二次回路采用多点接地，易造成保护拒绝动作。

(√)101、所用电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。

(√)102、中央信号装置分为事故信号和预告信号(√)103、事故信号的主要任务是在断路器事故跳闸时，能及时地发出音响，并作相应的断路器灯位置信号闪光。

(√)104、对电子仪表的接地方式应特别注意，以免烧坏仪表和保护装置中的插件。

(√)105、跳合闸引出端子应与正电源适当隔开。

(√)106、电气主接线图一般以单线图表示。

(√)109、接线展开图由交流电流电压回路、直流操作回路和信号回路三部分组成。

(√)110、在一次设备运行而停部分保护进行工作时，应特别注意断开不经连接片的跳、合闸线圈及与运行设备安全有关的连线。

(√)111、现场工作应按图纸进行，严禁凭记忆作为工作的依据。

(√)112、在保护盘上或附近进行打眼等振动较大的工作时，应采取防止运行中设备跳闸的措施，必要时经值班调度员或值班负责人同意，将保护暂时停用。

(√)114、断路器最低跳闸电压及最低合闸电压，其值分别为不低于30％U，和不大于70％Ue。

(X) 115、在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连在一起，用1000V摇表测量绝缘电阻，其阻值均应大于10MΩ。

(√) 137、当电压互感器二次星形侧发生相间短路时，在熔丝或自动开关未断开以前，电压回路断相闭锁装置不动作。

(√)140、只要不影响保护正常运行，交、直流回路可以共用一根电缆。

(x)141、当直流回路有一点接地的状况下，允许长期运行。

(x)170、对LFP-901A型微机保护装置主保护中的电压回路断线闭锁，只要三相电压相量和大于8V，即发断线闭锁信号。

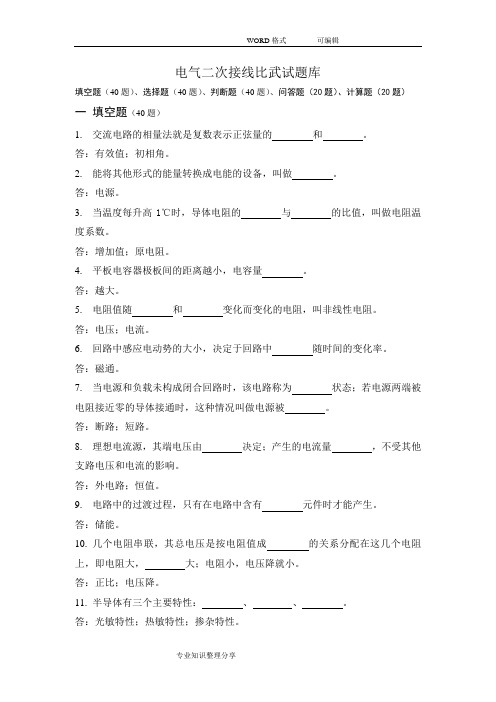

电气二次接线比武试题库填空题（40题）、选择题（40题）、判断题（40题）、问答题（20题）、计算题（20题）一填空题（40题）1.交流电路的相量法就是复数表示正弦量的和。

答：有效值；初相角。

2.能将其他形式的能量转换成电能的设备，叫做。

答：电源。

3.当温度每升高1℃时，导体电阻的与的比值，叫做电阻温度系数。

答：增加值；原电阻。

4.平板电容器极板间的距离越小，电容量。

答：越大。

5.电阻值随和变化而变化的电阻，叫非线性电阻。

答：电压；电流。

6.回路中感应电动势的大小，决定于回路中随时间的变化率。

答：磁通。

7.当电源和负载未构成闭合回路时，该电路称为状态；若电源两端被电阻接近零的导体接通时，这种情况叫做电源被。

答：断路；短路。

8.理想电流源，其端电压由决定；产生的电流量，不受其他支路电压和电流的影响。

答：外电路；恒值。

9.电路中的过渡过程，只有在电路中含有元件时才能产生。

答：储能。

10.几个电阻串联，其总电压是按电阻值成的关系分配在这几个电阻上，即电阻大，大；电阻小，电压降就小。

答：正比；电压降。

11.半导体有三个主要特性：、、。

答：光敏特性；热敏特性；掺杂特性。

12.电流互感器的电流随一次电流而变化，而电流不受二次电流的影响。

答：二次；一次。

13.电压互感器的误差主要有误差和误差。

答：电压；角。

14.电流互感器的主要作用：电流、隔离和抽取电流。

答：变换；电气；零序。

15.变压器不对称运行时，主要对用户的有影响，对沿路的线路有干扰。

答：供电质量；通讯。

16.铁芯中通过磁通就会发热，这是由于铁芯中有了交变磁通后产生的两种损耗：损耗；损耗。

答：涡流；磁滞。

17.异步电动机启动力矩小，其原因是启动时低，电流的部分小。

答：功率因数；有功。

18.热继电器是利用双金属受热的特性来保护用电设备，它的动作决定于，而与温升无关。

答：弯曲；温度。

19.电力系统是由、和用户组成的统一整体。

答：发电厂；电力网。

20.当温度保持不变，流体所承受的压力时，其体积的性质称为流体的压缩性。

二次回路试题填空题1、电力系统相间短路的形式有两相短路和三相短路。

2、电力系统接地短路的形式有单相接地短路和两相接地短路。

3、电力系统发生相间短路时,电压大幅度下降,电流明显增大。

4、电力系统发生故障时,继电保护装置应自动迅速有选择地将故障元件从电力系统中切除并保证无故障部分迅速恢复正常运行,电力系统出现不正常工作时，继电保护装置一般应及时反应并根据运行维护条件动作于发出信号减负荷或跳闸。

5、继电保护的选择性是指继电保护动作时,只能把故障元件从系统中切除，非故障元件继续运行。

7、继电保护的可靠性是指保护在应动作时不拒绝动作,不应动作时不误动作。

8、继电保护装置一般是由测量部分、逻辑部分和执行输出组成。

10、变压器瓦斯保护分为轻瓦斯和重瓦斯保护，其中重瓦斯保护动作于跳闸，轻瓦斯保护动作于发信号。

判断题1、瞬时电流速断保护在最小运行方式下保护范围最小。

（√）2、限时电流速断保护必须带时限,才能获得选择性。

（X）3、三段式电流保护中,定时限过电流保护的保护范围最大。

（√）X）4、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

（√）（5、电气设备过负荷时,继电保护应将过负荷设备切除。

（X）6、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

（√）7、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

（X）8、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

（√）9、距离保护受系统振荡影响与保护的安装位置有关，当振荡中心在保护范围外时，距离保护就不会误动作。

（√）11．变压器的故障可分为内部故障（变压器油箱里面发生的各种故障）和外部故障（油箱外部绝缘套管及其引出线上发生的各类故障）。

（√）12．变压器瓦斯保护是防御变压器油箱内各种短路故障和油面降低的保护。

（√）13、继电保护装置是保证电力元件安全运行的基本装备，任何元件不得在无保护的状态下运行。

二次回路题（带答案）一、选择题1.电流互感器的零序接线方式，在运行中( A )。

（A）只能反映零序电流，用于零序保护；（B）能测量零序电压和零序方向；（C）只能测量零序电压；（D）能测量零序功率。

2.双母线运行倒闸操作过程中会出现两个隔离开关同时闭合的情况，如果此时I母发生故障，此时应该( A )。

（A）切除两条母线；（B）切除I母；（C）切除II母；（D）越级跳闸。

3.二次回路故障可能导致重瓦斯保护误动作时，应将重瓦斯保护( B )。

（A）投入；（B）退出；（C）继续运行；（D）允许与否都可以。

4.对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是( B )。

（A）三相跳闸不重合；（B）选跳故障相、延时重合单相、后加速跳三相；（C）选跳故障相、瞬时重合单相、后加速跳三相；（D）以上都不对。

5.直流控制、信号回路熔断器一般选用( B )A。

（A）1～5；（B）5～10；（C）10～20；（D）20～30。

6.检查二次回路的绝缘电阻，应使用( A )V的绝缘电阻表。

（A）500或1000；（B）250；（C）1000；（D）2500。

7.220V直流系统发生负极接地时，则正极对地电位将( A)。

（A）升高；（B）降低；（C）不变；（D）为零。

8.为防止电压互感器高压侧击穿，高电压进入低压侧，损坏仪表、危机人身安全，应将二次侧( A )。

（A）接地；（B）屏蔽；（C）设围栏；（D加防护罩。

9.电流互感器的极性对( C )无影响。

（A）距离保护；（B）方向保护；（C）电流速断保护；（D差动保护。

10.断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（ C ）。

（A）音响信号；（B）光字牌信号；（C）音响和光字牌信号；11.变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是( C )。

（A）有差动保护起动失灵保护、不需要重瓦斯保护重复起动（B）重瓦斯保护的误动机率高、容易引起误起动失灵保护（C）变压器内部故障、重瓦斯保护动作后返回较慢12.综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是正确的。

电气二次题库2013年检修公司题库（电气二次部分）一、填空题1、负序功率方向继电器的最大灵敏角是（ -1050）。

2、电流互感器的二次回路只允许有（一个）接地点；与几组电流互感器连接在一起的差动保护装置，此接地点应在（保护屏上），并经过端子排连接。

3、对于专用高频通道，在新投入运行及在通道中更换了（或增加了）个别加工设备后，所进行的传输衰耗试验的结果，应保证收发信机接收对端信号时的通道裕度不低于（ 8.686dB ）,否则，不允许将保护投入运行。

4、已在控制室一点接地的电压互感器二次线圈，宜在（开关场）将二次线圈中性点经（放电间隙）或（氧化锌阀片）接地。

5、线路高频保护就高频信号的应用方式可分为（允许式）、（闭锁式）保护。

我厂采用的是（闭锁式保护），它们分别是（高频闭锁距离保护）、（高频闭锁方向保护）。

6、调速器空载扰动试验时，要求跳速器超调次数不超过（ 2 ）次。

7、PID调节是指（比例调节）、（积分调节）、（微分调节）。

8、开关场的就地端子箱内应设置截面不少于100mm2的（裸铜排），并使用截面不少于（100mm2）的铜缆与电缆沟道内的（等电位接地网）连接。

9、空气开关按（双重化）原则标识，明确编号、功能作用。

10、铜站线路高频保护采用的是（闭锁式保护），它们分别是（高频闭锁方向式保护）、（高频闭锁距离式保护）。

11、主变电气事故引入机组保护的动作后果是（跳机组出口开关）、（跳机组灭磁开关）、（发主变电气事故信号）。

12、继电保护所用的电流互感器稳态变比误差不应大于（10）％，而角误差不应超过（7）度。

13、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

14、瓦斯保护的主要优点是( 动作迅速)、( 灵敏度高) ( 结构简单 )，能反映 ( 油箱内部) 的各种类型的故障。

15、检查二次回路的绝缘电阻应使用（ 1000）伏的摇表。

16、对继电保护装置的四项基本要求是（选择性）、（速动性）、（灵敏性）和（可靠性）。

电气二次试题一、单项选择题1.电流保护I段的灵敏系数通常用保护X围来衡量,其保护X围越长表明保护越<C >A可靠 B不可靠 C灵敏 D不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合,若<C >不满足要求,则要与相邻线路限时电流速断保护配合.A选择性 B速动性 C灵敏性 D可靠性3．使电流速断保护有最小保护X围的运行方式为系统<B >A最大运行方式 B最小运行方式C正常运行方式 D事故运行方式4．发电机定子装有纵差动和横差动保护时,发生< C >时两种保护会同时动作. A单相故障 B接地故障 C相间故障 D所有故障5、在大接地电流系统中,不论正向发生单相接地,还是发生两相接地短路时,都是3I0超前3U0约___D____°.〔A〕30 〔B〕45 〔C〕70 〔D〕1106、当小接地系统中发生单相金属性接地时,中性点对地电压为__B_______.<A> UX <B> -UX <C> 0 <D> √3 UX7、在保护检验工作完毕后、投入出口压板之前,通常用万用表测量跳闸压板电位,当开关在合闸位置时,正确的状态应该是_____C______.〔直流系统为220V〕<A> 压板下口对地为+110V左右,上口对地为-110V左右<B> 压板下口对地为+110V左右,上口对地为0V左右<C> 压板下口对地为0V,上口对地为-110V左右<D> 压板下口对地为+220V左右,上口对地为0V8、线路发生两相短路时,短路点处正序电压与负序电压的关系为__B______.a> Uk1＞Uk2 〔B〕Uk1＝Uk2 〔C〕Uk1＜Uk29、如果线路送出有功与受进无功相等,则线路电流、电压相位关系为__B______.a> 电压超前电流45° 〔B〕电流超前电压45° 〔C〕电流超前电压135°10、为防止变压器后备阻抗保护在电压断线时误动作,必须_____C___.a> 装设电压断线闭锁装置；b> 装设电流增量启动元件；c> 同时装设电压断线闭锁装置和电流增量启动元件.11、部颁反措要点的要求,保护跳闸连接片_____d___.d> 开口端应装在上方,接到断路器的跳闸线圈回路；e> 开口端应装在下方,接到断路器的跳闸线圈回路；f> 开口端应装在上方,接到保护的跳闸出口回路.12、在Y/d11接线的变压器低压侧发生两相短路时,星形侧的某一相的电流等于其他两相短路电流的_____B___倍.〔A〕1 〔B〕2 〔C〕0.513、汽轮发电机完全失磁之后,在失步以前,将出现___a_____的情况.a> 发电机有功功率基本不变,从系统吸收无功功率,使机端电压下降,定子电流增大.失磁前送有功功率越多,失磁后电流增大越多；b> 发电机无功功率维持不变,有功减少,定子电流减少；c>发电机有功功率基本不变,定子电压升高,定子电流减少.14、变压器差动保护为了减小不平衡电流,常选用铁芯不易饱和的电流互感器,一般选用_____B___.〔A〕0.5级〔B〕D级〔C〕TPS级19、继电保护装置检验分为三种,是__C______.a> 验收检验、全部检验、传动检验；b> 部分检验、补充检验、定期检验；c〕验收检验、定期检验、补充检验.15、继电保护的"三误〞是___E_____.〔C〕误整定、误试验、误碰；〔D〕误整定、误接线、误试验；〔E〕误接线、误碰、误整定.15、在直流电路中,电流流出的一端叫电源的〔A〕〔A〕正极；〔B〕负极16、在电路中,电流之所以能在电路中流动,是由于电路两端电位差而造成的,将这个电位差称为〔A〕〔A〕电压；〔B〕电源17、过流保护的星形连接中通过继电器的电流是电流互感器的〔A〕〔A〕二次侧电流；〔B〕二次差流；〔C〕负荷电流；〔D〕过负荷电流18、过流保护在被保护线路输送最大负荷时,其动作行为是〔A〕〔A〕不应动作于跳闸；〔B〕动作于跳闸；〔C〕发出信号；〔D〕不发出信号19、电流速断保护〔B〕〔A〕能保护线路全长；〔B〕不能保护线路全长20．电流速断保护定值不能保证< B >时,则电流速断保护要误动作,需要加装方向元件.A速动性 B选择性 C灵敏性 D可靠性21．差动保护只能在被保护元件的内部故障时动作,而不反应外部故障,具有绝对<A >.A选择性 B速动性 C灵敏性 D可靠性22、当大气过电压使线路上所装设的避雷器放电时,电流速断保护〔B〕〔A〕应同时动作；〔B〕不应动作；〔C〕以时间差动作；23、时间继电器在继电器保护装置中的作用是〔B〕〔A〕计算动作时间；〔B〕建立动作延时24、气体〔瓦斯〕保护是变压器的〔B〕〔A〕主后备保护；〔B〕内部故障的主保护；〔C〕外部故障的后备保护25、单侧电源线路的自动重合闸装置必须在故障切除后,经一定时间间隔才允许发出合闸脉冲,这是因为〔B〕〔A〕需与保护配合；〔B〕故障点要有足够的去游离时间以与断路器与传动机构的准备再次动作时间；〔C〕防止多次重合26、中间继电器的固有动作时间,一般不应〔B〕〔A〕大于20ｍｓ；〔B〕大于10ｍｓ；11、当系统发生故障时,正确地切除故障点最近的断路器是继电保护的〔B〕的体现.〔A〕灵敏性；〔B〕快速性；〔C〕选择性；〔D〕可靠性27、当电流超过某一预定值时,反应电流升高而动作的保护装置叫做〔B〕〔A〕过电压保护；〔B〕过电流保护；〔C〕电流差动保护；〔D〕欠电压保护28、在保护和测量仪表中,电流回路的导线截面不应小于〔B〕〔A〕1.5ｍ㎡；〔B〕2.5ｍ㎡；〔C〕4ｍ㎡；〔D〕5ｍ㎡29、在完全星形和不完全星形接线中,接线系数K等于〔B〕〔A〕√3；〔B〕1；〔C〕2；〔D〕2√330、变压器大盖沿气体继电器方向的升高坡度应为〔A〕〔A〕1%-1.5%；〔B〕0.5%-1%；〔C〕2%-2.5%31、变压器瓦斯继电器的安装,要求导管沿油枕方向与水平面具有〔B〕升高坡度. 〔A〕0.5%-1.5%；〔B〕2%-4%；〔C〕4.5%-6%32、微机继电保护装置的定检周期为新安装的保护装置〔A〕年内进行1次全面检验,以后每〔A〕年进行1次全部检验,每1-2年进行1次部分检验.〔A〕1、6；〔B〕1.5、7；〔C〕1、7；〔D〕2、633、继电保护的"三误〞是〔B〕〔A〕误整定、误试验、误碰；〔B〕误接线、误碰、误整定34、用摇表对电气设备进行绝缘电阻的测量,〔B〕〔A〕主要是检验电气设备的导电性能；〔B〕主要是判别电气设备的绝缘性能35、使用万用表进行测量时,测量前应首先检查表头指针〔B〕〔A〕是否摆动；〔B〕是否在零位36、事故音响信号表示〔A〕〔A〕断路器事故跳闸；〔B〕设备异常告警；〔C〕断路器手动跳闸；〔D〕直流回路断线37、对称三相电源三角形连接时,线电流是<D>.<A>相电流； <B>3倍的相电流； <C>2倍的相电流；<D>√3倍的相电流.38、变压器供电的线路发生短路时,要使短路电流小些,下述措施哪个是对的<D>.<A>增加变压器电动势；<B>变压器加大外电阻只；<C>变压器增加内电阻r；<D>选用短路比大的变压器.39、交流测量仪表所指示的读数是正弦量的<A>.<A>有效值；<B>最大值；<C>平均值；<D>瞬时值.40、并联电路的总电流为各支路电流<A>.<A> 之和；<B>之积；<C>之商；<D>倒数和.41、两只额定电压相同的灯泡,串联在适当的咽压上,则功率较大的灯泡<B>.<A>发热量大；<B>发热量小；<C>与功率较小的发热量相等；<D>与功率较小的发热量不等.42、三个相同的电阻串联总电阻是并联时总电阻的<B>.<A>6倍；<B>9倍；<C>3倍；<D>1／9.43、兆欧表俗称<A>.<A>摇表; <B>欧姆表； <C>绝缘电阻表； <D>万用表.44、继电保护装置是由<B>组成的.<A>二次回路各元件； <B>测量元件、逻辑元件、执行元件；<C>包括各种继电器、仪表回路；<D>仪表回路.45、在微机型保护中,控制电缆<B>.<A>无须接地；<B>两端接地；<C>靠控制屏一端接地;<D>靠端子箱一端接地.46、气体<瓦斯>保护是变压器的<B>.<A>主后备保护；<B>内部故障的主保护；<C>外部故障的主保护；<D>外部故障的后备保护.47、继电器按其结构形式分类,目前主要有<C>.<A>测量继电器和辅助继电器； <B>电流型和电压型继电器； <C>电磁型、感应型、整流型和静态型； <D>启动继电器和出口继电器.48、在大接地电流系统中,故障电流中含有零序分量的故障类型是<C>.<A>两相短路； <B>三相短路； <C>两相短路接地；<D>与故障类型无关.49、信号继电器动作后<D>.<A>继电器本身掉牌；<B>继电器本身掉牌或灯光指示；<C>应立即接通灯光音响回路； <D>应是一边本身掉牌.一边触点闭合接通其他回路.50、过电流方向保护是在过流保护的基础上,加装一个<C>而组成的装置.<A>负荷电压元件；<B>复合电流继电器； <C>方向元件；<D>复合电压元件.51、电流速断保护〔 B 〕〔A〕能保护线路全长；〔B〕不能保护线路全长52、当电流超过某一预定数值时,反应电流升高而动作的保护装置叫做< B >.<A>过电压保护；<B>过电流保护；<C>电流差动保护；<D>欠电压保护.53、在保护和测量仪表中,电流回路的导线截面不应小于< B >.<A>1.5mm2；<B>2.5mm2；<C>4mm2；<D>5mm2.54、发电厂指挥装置音响小母线为< D >.<A>SYM；<B>1SYM；<C>2SYM；<D>2YM.55、开口三角形绕组的额定电压,在小接地系统中为< B >.<A>100／√3V； <B>100／3V； <C>100V； <D>√3X100V.56、发电机与电网同步的条件,主要是指< A >.<A>相序一致,相位相同,频率相同,电压大小相等；<B>频率相同；<C>电压幅值相同； <D>相位、频率、电压相同；57、两台变压器并列运行的条件是< D >.<A>变比相等；<B>组别相同；<C>短路阻抗相同；<D>变比相等、组别相同、短路阻抗相同.58、在小电流接地系统中,某处发生单相接地母线电压互感器开口三角的电压为<C >.<A>故障点距母线越近,电压越高；<B>故障点距离母线越近,电压越低；<C>不管距离远近,基本上电压一样<D>不定.59、高压输电线路的故障,绝大部分是< A>.<A>单相接地短路；<B>两相接地短路；<C>三相短路;<D>两相相间短路.60、电磁式测量仪表,可以用来测量< C >.<A>直流电；<B>交流电；<C>交、直流电；<D>高频电压.61、时间继电器在继电保护装置中的作用是< B >.<A>计算动作时间；<B>建立动作延时；<C>计算保护停电时间；<D>计算断路器停电时间.62、按照部颁反措要点的要求,防止跳跃继电的电流线圈应< A >.<A>接在出口触点与断路器控制回路之间； <B>与断路器跳闸线圈并联；<C>与跳闸继电器出口触点并联； <D>任意接.63、电气工作人员在110kV高压设备区工作时,其正常活动X围与带电设备的最小安全距离是< B >.<A>0.7m； <B> 1．5m； <C> 2．Om； <D> 3．Om；.64、在电流互感器二次绕组接线方式不同的情况下,假定接入电流互感器二次导线电阻和继电器的阻抗均相同,二次计算负载以< A >.<A>两相电流差接线最大；<B>三相三角形接线最大；<C>三相全星形接线最大；<D>不完全星形接线最大.65、要使负载上得到最大的功率,必须使负载电阻与电源内阻< C >.<A>负载电阻>电源内阻；<B>负载电阻<电源内阻；<C>负载电阻=电源内阻；<D>使电源内阻为零.66、继电保护的"三误"是< C >.<A>误整定、误试验、误碰； <B>误整定、误接线、误试验；<C>误接线、误碰、误整定； <D>误碰、误试验、误接线.二、判断题：1、事故信号的主要任务是在断路器事故跳闸时,能与时地发出音响,并做相应的断路器灯位置信号闪光.〔√〕2、对电子仪表的接地方式应特别注意,以免烧坏仪表和保护装置中的插件.〔√〕3、跳合闸引出端子应与正电源适当隔开.〔√〕4、瞬时电流速断是主保护.〔X〕5、电流互感器不完全星形接线,不能反应所有的接地故障.〔√〕6、接线展开图由交流电流电压回路、直流操作回路和信号回路三部分组成.〔√〕8、电力系统振荡时,电流速断、零序电流速断保护有可能发生误动作.〔×〕9、电流互感器的二次侧只允许有一个接地点,对于多组电流互感器相互有联系的二次回路接点点应设在保护屏上.〔√〕10、变压器励磁涌流含有大量的高次谐波分量,并以5次谐波为主.〔× 〕11、查找直流接地时,所用仪表内阻不应低于1000Ω/V.〔× 〕12、变压器并列运行条件：〔1〕接线组别相同；〔2〕一、二次侧的额定电压分别相等〔变比相等〕；〔3〕阻抗电压相等.〔√〕13、过电流继电器,返回系数应为0.85～0.95.〔√〕14、电流互感器一次和二次绕组间的极性,应按加极性原则标注.〔X〕15、励磁涌流的衰减时间为1.5-2S.〔X〕16、继电保护装置是保证电力元件安全运行的基本装备,任何电力元件不得在无保护的状态下运行.〔√〕17、线路变压器组接线可只装电流速断和过流保护.〔√〕18、在最大运行方式下,电流保护的保护区大于最小运行方式下的保护区.〔√〕19、变压器上层油温不得超过85度.〔X〕20、电流互感器两相星形接线,只用来作为相间短路保护.〔√〕21、电流互感器的返回系数,一般要求调整在1.1-1.2之间.〔X〕22、当直流回路有一点接地的状况下,允许长期运行.〔X〕23、变动电流、电压二次回路后,可以不用负荷电流、电压检查变动回路的正确性.〔X〕24、电流互感器二次回路采用多点接地,易造成保护拒动.〔√〕25、在10KV输电线路中,单相接地不得超过3小时.〔√〕26、能满足系统稳定与设备安全要求,能以最快速度有选择地切除被保护设备和线路故障的保护称为主保护.〔√〕27、母线故障,母差保护动作,由于断路器拒跳,最后由母差保护启动断路器失灵保护消除母线故障.此时,断路器失灵保护装置按正确动作1次统计,母差保护不予评价.〔×〕28、在保护和测量仪表中,电流回路的导线截面不应小于4mm2.〔×〕29、新安装的变压器差动保护在变压器充电时,应将差动保护停用,瓦斯保护投入运行,待测试差动保护极性正确后再投入运行.〔×〕30、利用系统侧的电压和发电机组侧的电压进行假同期试验,可检查同期回路交流电压接线的正确性.〔√〕31、变压器在运行中补充油,应事先将重瓦斯保护改接信号位置,以防止误动跳闸.〔√〕32、对电流互感器的一、二次侧引出端一般采用减极性标注.〔√〕33 当变压器发生少数绕组匝间短路时,匝间短路电流很大,因而变压器瓦斯保护和纵差保护均动作跳闸. < × >34 对Y/△－11接线的变压器,当变压器△侧出口故障,Y侧绕组低电压接相间电压,不能正确反映故障相间电压. < √ >35、当导体没有电流流过时,整个导体是等电位的.<√>36、对称三相电路丫连接时,线电压为相电压的√3.<√>37、串联电路中,总电阻等于各电阻的倒数之和.<X>38、电容并联时．总电容韵倒数等于各电容倒数之和.<X>39、正弦交流电压任一瞬间所具有的数值叫瞬时值.<√>40、在现场工作过程中,遇到异常现象或断路器跳闸时,不论与本身工作是否有关,应立即停止工作,保持现状.<√>41、电流互感器二次回路采用多点接地,易造成保护拒绝动作.<√>42、励磁流涌可达变压器额定电流的6-8倍.<√>43、继电保护装置是保证电力元件安全运行的基本装备,任何电力元件不得在无保护的状态下运行.<√>44、室内照明灯开关断开时,开关两端电位差为0V.<X>45、正弦交流电最大的瞬时值,称为最大值或振幅值.<X>46、在欧姆定律中,导体的电阻与两端的电压成正比,与通过其中的电流强度成反比.<√>47、电力系统有功出力不足时,不只影响系统的频率,对系统电压的影响更大.<x>48、高压室内的二次接线和照明等回路上的工作,需要将高压设备停电或做安全措施者,只需填用第二种工作票.<x>49、小接地系统发生单相接地时,故障相电压为0,非故障相电压上升为线电压.<√>50、所用电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地.<√ >51、中央信号装置分为事故信号和预告信号<√ >52、事故信号的主要任务是在断路器事故跳闸时,能与时地发出音响,并作相应的断路器灯位置信号闪光.<√ >53、对电子仪表的接地方式应特别注意,以免烧坏仪表和保护装置中的插件.<√ >54、跳合闸引出端子应与正电源适当隔开.<√ >55、电气主接线图一般以单线图表示.<√ >56、瞬时电流速断是主保护.<x >57、电流互感器不完全星形接线,不能反应所有的接地故障.<√ >58、接线展开图由交流电流电压回路、直流操作回路和信号回路三部分组成.<√ >59、电压互感器二次回路通电试验时,为防止由二次侧向一次侧反充电,只需将二次回路断开.<x >60、线路变压器组接线可只装电流速断和过流保护.<√ >61、控制熔断器的额定电流应为最大负荷电流的2倍.<x >62、检修继电保护的人员,在取得值班员的许可后可进行拉合断路器和隔离开关操作.<x >63、只要不影响保护正常运行,交、直流回路可以共用一根电缆.<x >64、当直流回路有一点接地的状况下,允许长期运行.<x >三、填空题：1. 继电保护所用的电流互感器稳态变比误差不应大于 10_％,而角误差不应超过_7_度.2. 由变压器、电抗器瓦斯保护启动的中间继电器,应采用动作功率大的中间继电器,不要求快速动作,以防止直流电源正极接地时误动作.3.根据《220～500kV电网继电保护装置运行整定规程》的规定,对50km以下的线路,相间距离保护中应有对本线末端故障的灵敏度不小于1.5 的延时段保护.4.零序电流保护的逐级配合是指零序电流定值的灵敏度和动作时间都要相互配合.5.故障点正序综合阻抗大于零序综合阻抗时三相短路电流小于单相接地故障电流,单相短路零序电流小于两相接地短路零序电流.6.防止跳跃继电器的电流线圈应接防跳保持节点和跳闸线圈之间.7.某微机保护装置一项定值控制字KG=053A H,将其转化为二进制为 .8．保护屏必须有接地端子,并用截面不小于 4mm2多股铜线和接地网直接连通.装设静态保护的保护屏间应用截面100 mm2 的专用接地铜排直接连通.．当电流互感器10％误差超过时,可用两组同变比的互感器绕组串接的方法,以提高电流互感器的带负载能力.9． CT二次绕组接线系数Kjx=1的为星型接线 ,不完全星型接线 ,Kjx= √3的为三角形接线 , 两相差电流接线 .10．汽轮发电机完全失磁后,有功功率基本不变,无功功率吸收,有功功率越大,定子过电流倍数越大.11．在检修时保护直流回路变动后,应进行相应的传动试验,必要时进行整组试验.在交流电压、电流回路变动后,要进行带负荷试验.12．电力系统振荡时,任何一点的电流与电压之间的相位都随功角δ的变化而变化 ,而短路时,电流与电压之间的角度是基本不变的 .13、发电机横差保护是反映绕组匝间故障的电流.14.电流继电器的__返回_电流与动作电流的比值称为继电器的返回系数.15.反应电流增大而瞬时动作的保护称为_电流速断保护__.16.定时限过电流保护的动作时限是按_阶梯原则_来选择的.17.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护X围__相等__这一条件来整定的.18.零序过电流保护与相间过电流保护相比,由于其动作电流小,所以灵敏度__高__.19.发电机定子绕组匝间短路时,将出现_纵_向负序电压,并产生相应的负序电流.18、纯电感电路中电流滞后电压90°.19、电流互感器不完全星形接线,不能反应所有的单相接地故障 .20、反时限过电流保护是指保护动作时间随短路电流的增大而自动减小的保护.21、电流速断保护在最大运行方式下保护X围能达到线路全长的 50% , 最小运行方式为 20 % .22、在两相不完全星形接线中,中性线上反映的是另外一相电流.23．大接地电流系统中发生接地故障时,故障点零序电压最高 ,变压器中性点接地处零序电压零；系统电源处正序电压最高 ,越靠近故障点,正序电压数值越小 .24．电流互感器采用减极性标准时,如一次电流从极性端通入 ,则二次侧电流从极性端流出 ,一、二次电流相位相同 .25．信号指示元件宜装设在保护出口至断路器跳闸的回路内.26、瓦斯继电器装在变压器油枕与油箱之间的联接管道中.27、电压继电器有过压和低压两种.28、继电保护接线图是由安装图、原理图和展开图三部分组成.29、保护展开图由交流回路、直流回路和信号回路组成.30、欠电压继电器是反映电压降低其返回系数为大于1 .31、过电流继电器的返回系数为 0.82-0.9 ,当返回系数大于 0.9 时应注意触点压力 .32、正弦交流电的三要素为最大值、初相位、角频率 .33、欧姆定律是反应电路中的电压、电流、和电阻之间的关系.34、一个简单电路是由电源、导线、开关、负载四部分组成.35、交流电是指大小、方向随时间变化的电压、电流和电动势.36、当变压器差动保护电流互感器接成星形时,保护对单相接地故障的灵敏度比电流互感器接成三角形时高3倍；但电流互感器接成三角形的负载比接成星形时大 3 倍.37、保护屏必须有接地端子,并用截面不小于 4mm2 多股铜线和接地网直接连通.装设静态保护的保护屏间应用截面 100 mm2 的专用接地铜排直接连通. 38、当电流互感器10％误差超过时,可用两组同变比的互感器绕组串接的方法,以提高电流互感器的带负载能力.39、 CT二次绕组接线系数Kjx=1的为星型接线,不完全星型接线 ,Kjx=3的为三角形接线,两相差电流接线 .40、在检修时保护直流回路变动后,应进行相应的传动试验,必要时进行整组试验.在交流电压、电流回路变动后,要进行带负荷试验. 41、大接地电流系统中发生接地故障时,故障点零序电压最高,变压器中性点接地处零序电压零；系统电源处正序电压最高,越靠近故障点,正序电压数值越小.42、电流互感器采用减极性标准时,如一次电流从极性端通入,则二次侧电流从极性端流出,一、二次电流相位相同.43、信号指示元件宜装设在保护出口至断路器跳闸的回路内.44、电力系统对继电保护的基本性能要求有_可靠性__、__选择性__、__快速性___、__灵敏性.45根据微机继电保护装置运行管理规程的要求,新安装的微机保护装置__1__内进行1次全部检验,以后每__6_____进行1次全部检验;每_1-2__进行1次部分检验.46按照部颁反措要点的要求,保护跳闸连接片,开口端应装在_上__方,接到断路器的跳闸线圈回路.47、电力系统对继电保护的基本性能要求有_可靠性__、__选择性__、__快速性___、__灵敏性.48、电流互感器二次回路接地点的正确设置方式是：电流互感器的二次侧只允许有_____1__个接地点,对于多组电流互感器相互有联系的二次回路接地点应设在_控制室___.49、检查二次回路的绝缘电阻一般使用___1000__伏的摇表.50.电气元件配置两套保护,一套保护不动作时另一套保护动作于跳闸,称为__近后备_保护.51.电流继电器的__返回_电流与动作电流的比值称为继电器的返回系数.52.反应电流增大而瞬时动作的保护称为_电流速断保护__.53.定时限过电流保护的动作时限是按_阶梯原则_来选择的.54.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护X围__相等__这一条件来整定的.。

电气二次安规题库一、填空题I、电气设备分为高压和低压两种：设备对地电压在100OV以上者为高压,设备对地电压在100OV及以下者为低压。

2、电气工作人员对本规程应每年考试一次。

因故间断电气工作连续三个月以上者，必须重新温习本规程，并经考试合格后，方能恢复工作。

3、经企业领导批准允许单独巡视高压设备的值班员和非值班员，巡视高压设备时，不得进行其他工作,不得移开或越过遮栏。

4、高压设备发生接地时，室内不得接近故障点&L以内，室外不得接近故障点皿以内。

进入上述范围人员必须穿绝缘靴,接触设备的外壳和架构时.，应戴维缘手套。

5、操作中发生疑问时，应立即停止操作并向值班调度员或值班负责人报告,弄清问题后，再进行操作。

不准擅自更改操作票,不准随意解除闭锁装置。

6、用绝缘棒拉合隔离开关（刀闸）或经传动机构拉合隔离开关（刀闸）和断路器（开关），均应戴绝缘手套。

雨天操作室外高压设备时，绝缘棒应有防雨罩,还应穿绝缘靴。

接地网电阻不符合要求的，晴天也应穿绝缘靴。

雷电时，禁止进行倒闸操作。

7、装卸高压熔断器（保险），应戴护目眼镜和绝缘手套,必要时使用绝缘夹钳,并站在绝缘垫或绝缘台上。

8、电气设备停电后，即使是事故停电，在未拉开有关隔离开关（刀闸）和做好玄全措施以前,不得触及设备或进入遮栏,以防突然来电。

9、人员工作中正常活动范围与IOKV及以下带电设备的安全距离是久览米。

10、转动着的发电机、同期调相机，即使未加励磁,亦应认为有电压。

11、在带电设备周围严禁使用钢卷尺、皮卷尺和线尺（夹有金属丝者）进行测量工作。

12、测量绝缘时，测量用的导线，应使用绝缘导线,其端部应有绝缘套。

13、短路变流器二次绕组，必须使用短路片或短路线,短路应妥善可靠，严禁用导线缠绕。

14、装设接地线必须先接接地端,后接导体端,且必须接触良好。

拆接地线的顺序与此相反。

装、拆接地线均应使用绝缘棒和戴绝缘手套。

15、高压验电必须戴绝缘手套。

验电时应使用相应电压等级的专用验电器。

变电二次部分专业知识题库以下试题的难易程度用“★”的来表示，其中“★”数量越多表示试题难度越大。

一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。

（信号跳闸）★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。

（开路短路）★3、电压互感器的误差就是__________误差和__________误差。

（变比角）★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

（二次永久可靠）★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。

（产生气体）★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。

（选择性快速性灵敏性可靠性）★★7、对继电保护装置的四项基本要求是、、和。

（选择性速动性灵敏性可靠性）★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同，其弯曲部分应大于。

（90°）★★9、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的来解决。

（平衡线圈）★★10、自动重合闸的起动方式有起动方式和起动方式两种。

（不对应保护）★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。

（1/√3）★★12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次。

（反充电）★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。

（4）★★14、直流母线电压不能过高或过低，允许X围一般是。

（±10%）★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。

（负电源）★★16、在电压回路中，PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。

变电二次局部专业知识题库以下试题的难易程度用“★〞的来表示，其中“★〞数量越多表示试题难度越大。

一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。

〔信号跳闸〕★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。

〔开路短路〕★3、电压互感器的误差就是__________误差和__________误差。

〔变比角〕★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

（二次永久可靠〕★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。

〔产生气体〕★★6、继电保护装置必须满足__________、__________、__________和__________四个根本要求。

〔选择性快速性灵敏性可靠性〕★★7、对继电保护装置的四项根本要求是、、和。

〔选择性速动性灵敏性可靠性〕★★8、我风电场变电站主变气体继电器联结管径应与继电器管径一样，其弯曲局部应大于。

〔90°〕★★9、在主变差动保护中，由于CT的变比不能选的完全适宜所产生的不平衡电流，一般用差动继电器中的来解决。

〔平衡线圈〕★★10、自动重合闸的起动方式有起动方式和起动方式两种。

〔不对应保护〕★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。

〔1/√3〕★★12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次。

〔反充电〕★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进展一次全部检验。

〔4〕★★14、直流母线电压不能过高或过低，允许X围一般是。

〔±10%〕★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。

〔负电源〕★★16、在电压回路中，PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。

电气二次培训考试一、单选题（20题，每题2分，共40分）1.电流互感器是。

（） [单选题] *A．电流源，内阻视为无穷大(正确答案)B．电压源，内阻视为零C．电流源，内阻视为零2.是一种电压调节器的附加单元或功能，目的是将同步电机定子电流限制在允许值内。

（） [单选题] *A．负载电流补偿B．V/Hz限制器C．过励限制器D. 定子电流限制器(正确答案)3.是一种附加励磁控制装置或功能，它借助于电压调节器控制励磁功率单元的输出，来阻尼同步电机的功率振荡。

（） [单选题] *A．电力系统稳定器(正确答案)B．V/Hz限制器C．过励限制器D. 定子电流限制器4.指实现按恒机端电压调节方式的调节及相关的限制保护功能的装置。

（） [单选题] *A．AGCB．AVCC．AVR(正确答案)D. PSS5.励磁系统按照励磁功率部件不同，不包括以下哪种类型（）。

[单选题] *A．直流励磁机励磁系统B．交流励磁机励磁系统C．旋转励磁系统(正确答案)D. 静止励磁系统6.阶跃试验中，阶跃量是被控量的与之差。

（） [单选题] *A．最终稳态值、最大值B．最终稳态值、初始值(正确答案)C．最大值、初始值D. 最大值、最小值7.继电器按其结构形式分类，目前主要有。

（） [单选题] *A．测量继电器和辅助继电器B．电流型和电压型继电器C．电磁型、感应型、整流型和静态型(正确答案)8.继电器按继电保护的作用，可分为测量继电器和辅助继电器两大类，而就是测量继电器中的一种。

（） [单选题] *A．时问继电器B．电流继电器(正确答案)C．信号继电器9.灯光监视的断路器控制和信号回路，红灯亮表示。

（） [单选题] * A．断路器在跳闸状态，并表示其跳闸回路完好B．断路器在合闸状态，并表示其合闸回路完好C．断路器在合闸状态，并表示其跳闸回路完好(正确答案)10.蓄电池容量用（）表示。

[单选题] *A放电功率与放电时问的乘积B充电功率与时回的乘保(正确答案)C放电电流与放电时间的乘积D充电电流与电的乘积11.蓄电池安培小时的效率一般是。
