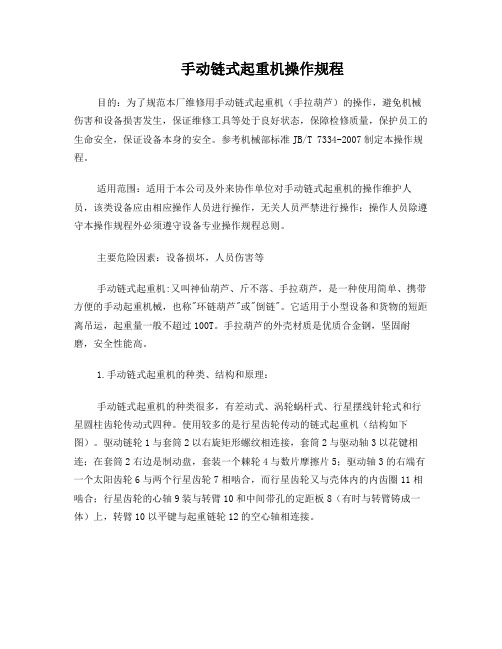

手动链式起重机操作规程目的：为了规范本厂维修用手动链式起重机（手拉葫芦）的操作，避免机械伤害和设备损害发生，保证维修工具等处于良好状态，保障检修质量，保护员工的生命安全，保证设备本身的安全。
参考机械部标准JB/T 7334-2007制定本操作规程。
适用范围：适用于本公司及外来协作单位对手动链式起重机的操作维护人员，该类设备应由相应操作人员进行操作，无关人员严禁进行操作；操作人员除遵守本操作规程外必须遵守设备专业操作规程总则。
主要危险因素：设备损坏，人员伤害等手动链式起重机:又叫神仙葫芦、斤不落、手拉葫芦，是一种使用简单、携带方便的手动起重机械，也称"环链葫芦"或"倒链"。
它适用于小型设备和货物的短距离吊运，起重量一般不超过100T。
手拉葫芦的外壳材质是优质合金钢，坚固耐磨，安全性能高。
1.手动链式起重机的种类、结构和原理：手动链式起重机的种类很多，有差动式、涡轮蜗杆式、行星摆线针轮式和行星圆柱齿轮传动式四种。
使用较多的是行星齿轮传动的链式起重机（结构如下图）。
驱动链轮1与套筒2以右旋矩形螺纹相连接，套筒2与驱动轴3以花键相连；在套筒2右边是制动盘，套装一个棘轮4与数片摩擦片5；驱动轴3的右端有一个太阳齿轮6与两个行星齿轮7相啮合，而行星齿轮又与壳体内的内齿圈11相啮合；行星齿轮的心轴9装与转臂10和中间带孔的定距板8（有时与转臂铸成一体）上，转臂10以平键与起重链轮12的空心轴相连接。
我厂使用的防爆手拉葫芦和普通手拉葫芦都是行星齿轮传动的。
2.工作原理：起重时，用挂钩将手动链式起重机悬挂在一定高度，捆绑重物的吊索挂在吊钩上，用手拉动驱动链条，使驱动链轮顺时针方向转动，由于右旋螺纹的连接驱动链轮能边转边向右移动，使摩擦片，棘轮，和制动盘三者互相压紧，于是驱动轴将与驱动链轮一起同向转动，此时棘爪在棘轮齿面上打滑而不起制动作用；驱动轴带动太阳齿轮转动后，行星齿轮将绕自身的心轴自转，同时绕太阳齿轮公转，最后带动转臂和起重链轮转动，达到吊起重物的目的。
电动葫芦主要参数文字说明部分．一、文字说明部分1、产品概述D型系列钢丝绳电动葫芦系在原CD、MD 型1基础上的改进型产品。
它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、单重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。
该葫芦有固定式和小车式两类。
固定式又分为“A、A、A、A”四种型式，见图3，可直接安 4 123装在构架上使用；小车式具有运行功能，可安装在轨道上使用。
CD型为単速起升，MD型为常速11和慢速两档起升。
本厂主要生产载重0.25t~20t，起什高度3m~30m系列电动葫芦，亦可根据您的需要设计、制造非标系列电动葫芦。
2、主要用途小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
本产品广泛用于工矿企业、铁路、码头、仓是目前生产作业中改善劳料场等场所，库、．动条件、提高劳动效率的必备机械。
适用范围及工作条件3、℃，湿度~+40本产品适用于在温度-25℃爆炸危，≤85%海拔1000m以下，无火灾，禁止吊运融险和腐蚀性介质的环境中工作。
化金属和有毒、易燃、易爆物品。
本产品所；工380V适用的电源为交流三相、50HZ、使用中机构工作级别每提高作类型为中级。
20%。
一级，其额定起吊量必须相应降低产品规格型号及其外形结构4、4．规格型号及外形结构1D(C291/ D电动小车起升高度 9mA下固定式22t 额定起重MD 为常速（CD慢速）/常速11型电动葫芦规格型号参数技术参CD4.2 MD 114数和外形安装尺寸见表．4.3 外形结构图见图1~图155、传动结构与工作原理CD MD型电动葫芦主要由三部分组11成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。
5.1 起什机构起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
吊葫芦的种类1．拉葫芦：手拉葫芦是以焊接环链作为挠性承载件的起重工具，也可与手动单轨小车配套组成起重小车，用于手动梁式起重机或者架空单轨运输系统。
2．手扳葫芦：设计目的吊装质量在50-100kg 的轻型零件，如果选用整套的行星齿轮减速吊葫芦，因其刹车机构和联轴器的故障率较高，易损件不易购全，会经常影响生产。
下面设计的是结构简单，经济耐用的简易吊葫芦。
工作原理吊具以Y801-4型异步电机为动力源，经三角带传动力传递给蜗杆，该传动起过载保护作用；然后由蜗轮、蜗杆机构产生反向自锁并经蜗轮减速后传递至卷筒，使一端缠绕在卷筒上的钢丝绳带动吊钩产生提升运动，电机反转则产生下降运动。
整套机构悬挂于工字钢横梁上，借助人力可左右平移。
主要技术参数综合考虑工件吊的柔和性、准确性和工作效率，我们将提升速度v 规定在0.10~0.12m/s 之间，吊具主要技术参数如下：电机功率 kW N 55.0=电机转速 min /1500r n =大皮带轮直径 mm D 801=小皮带轮直径 mm D 712=蜗轮齿数 322=Z蜗杆头数 11=Z卷筒直径 mm d 1001=钢丝直径 mm d 82=由以上技术参数可求得v 的近似值：())/(118.060*80*32*21*71*1500*8100*14.360*2)(121221s m D Z Z nD d d v =+=+=π 理论所得提升速度符合实际要求。
此项设计非常适用于中小型企业。
设计与校和一：电动机的选择。
三相交流异步电动机（即三相交流鼠龙式感应电动机）的结构简单，价格低廉，维护方便可直接接于三相交流电网中，因此，在工业上应用最为广泛设计时应考虑优先选用。
参考《机械设计课程设计》根据设计要求，电动机N<1KW n=1500r/min 有两种电机供选择，分别为：Y801-4 N=0.55Y802-4 N=0.75 在功率要求不高的情况下有限选用Y801-4三相异步电动机。
葫芦式起重机安全操作规程一、特点葫芦式起重机的操作与众不同，显著的特点是以地面操作为主，司机室操作的为少数，另外也有遥控操作等其它操作方法。
由于操作方式多种多样，对操作的安全管理工作带来了一定的困难。
葫芦式起重机结构简单，操作方便，尤其地面操作更为简单方便。
因此，经常有非经专门培训的人员而直接操作使用的现象。
没有专职操作者是地面操作使用葫芦式起重机的现实，更何况地面操作者往往一人身兼数职，同时担任操作、司索、指挥的任务，这一切带来不安全的隐患势必增多。
正因为操作方便，操作人员素质不高，就更容易出现麻痹大意，误操作、违章操作等，加强操作安全管理是重要的课题。
二、对葫芦式起重机操作者的要求1.操作者必须身体健康，年满18周岁，视力（包括矫正视力）在0.7以上，无色盲症，听力能满足具体工作条件的要求；2.操作者应能熟悉安全操作规程和掌握有关安全注意事项；3.操作者应熟悉经常操作的葫芦式起重机的基本结构和性能；4.操作者应熟悉葫芦式起重机安全装置的作用，掌握相应的吊装作业知识。
三、开始作业前的注意事项1.2.对长期停止使用的葫芦式起重机，重新使用时，应按规程要求进行试车，认为无异常方可投入使用；3.开始作业前应检查起重机轨道上、运行范围内是否有影响工作的异物与障碍物，清除异物或障碍物后才能开始作业；4.检查电压降是否超出规定值；5.检查操作按钮标记是否与起重机动作一致；6.检查制动器制动效果是否良好；7.检查上升极限位置限制器动作是否安全可靠；8.检查起升、运行机构空车运转时是否有异常响声与振动；9.检查吊钩、滑轮组是否有异常；10.检查吊装钢丝绳是否有故障与损坏。
四、葫芦式起重机安全操作规程1.不得超载进行吊装作业；2.不得将吊载在其它作业者头上通过；3.不得侧向斜吊；4.不得利用起升限位器作起升停车使用；5.不得在正常作业中经常使缓冲器与止挡冲撞，或达到停车的目的；6.不得在吊载中调试制动器；7.不得在吊载作业中进行检修与维护；8.不得在吊载有剧烈振动时进行起吊，横行于运行作业；9.不得在吊载重量不清情况下，如吊拔埋置物及斜拉作业；10.不得随意拆改葫芦式起重机上任何安全装置；11.不得在下列有影响安全的缺陷及损伤情况下作业：制动器失灵、限位器失灵、吊钩螺母防松装置损坏，吊装钢丝绳损伤已达到报废标准等；12.不得在捆绑不牢、吊载不平衡、易滑动、易倾翻状态下，重物棱角处与吊装钢丝绳之间未加衬垫情况下进行吊装作业；13.不得在工作地昏暗，无法看清场地与被吊物的情况下作业；14.注意作业中吊载附近是否有其他作业人员，以防出现冲撞事故；15.注意吊钩是否在吊载的正上方；16.注意在狭窄的场所吊载易倾斜的情况下，不宜盲目操作；17.注意作业中应随时观察前、后、左、右各方为的安全性；18.确认操作处于易见方为再进行操作；19.确认手电门按钮标志后再操作；20.确认从吊具与吊装钢丝绳处于正常，没有挂扯其它物件时，再按动手电门按钮；21.发现起重机故障时，应及时与安全维修人员取得联系，及时排除故障；发现故障时要先切断总电源；22.重物接近或达到额定载荷时，应先作小高度、短行程试吊后再平稳地进行起升吊运；23.重物下降至地面300mm处时，应停车观察是否安全再下降；24.无下降极限位置限制器的葫芦式起重机，在吊具处于最低位置时，卷筒上的钢丝绳必须保证有不少于两圈的安全圈数；25.翻转吊载时，操作者必须站在翻转的反侧，确认翻转方向无其他作业人员，再进行操作；26.为减小吊载的摆动与冲击，可以采取反向动作控制。
手动、电动葫芦安全操作规程手动、电动葫芦安全操作规程一、目的：为了维护设备完好和安全使用，保证手动、电动葫芦操作安全。
二、适用范围：本规程适用于所有型号规格的手动、电动葫芦。
三、安全操作规程：1、电动葫芦按说明书上要求进行架设安装，架设安装完毕按说明书上要求进行试车运转。
2、使用前应检查钢丝绳是否弯曲、打结，绳股是否突出或过于扭转，表面有无扭转的现象，钢丝是否破断，是否清洁，润滑脂是否足够。
3、使用电动葫芦时不易反复频繁点动，否则可能会导致制动发热。
4、不允许倾斜起吊及做水平拖拉工作。
5、严禁长时间悬在空中，以防零件产生永久变形。
6、电动葫芦在使用过程中发现不良故障时应立即切断主电源。
7、要经常检查，发现故障或隐患及时排除，并对维修进行记录。
8、使用完毕将电动葫芦定点放置，吊升至2米以上。
吊车工作“十不吊”：1、歪拉斜位不吊。
2、带有棱角缺口的物件未垫好时不吊。
3、超额定负荷不吊。
4、吊车吊挂重物直接进行加工的不吊。
5、未打固定卡子不吊。
6、氧气瓶，乙炔发生器等有爆性物件不吊。
7、埋在地下的物件不吊。
8、指挥信号不明，重量不明，光线暗淡不吊。
9、工件上站人或工件有浮放。
10、吊绳和附件捆缚不牢，不符合安全要求不吊。
行车（起重机、悬挂吊、电动葫芦）安全操作规程1目的本规程用于指导操作者正确操作和使用设备。
2适用范围本规程适用于指导本公司行车（起重机、悬挂吊、电动葫芦）的操作与安全操作。
3管理内容3.1操作规程3.1.1试车：在空载情况下，接通电源，开动并检查各运转部件运行情况，控制系统和安全装置均应灵敏、安全可靠，方可使用。
3.1.2不得超过起重机所规定的起重重量使用，严禁沿主梁方向斜吊物品。
3.1.3应经常检查并及时发现起重机各部位是否有异常现象。
3.1.4当起重机刹车不灵时，应调整电动机的制动弹簧之松紧，使两电机的松紧一致，保证同步再将调整螺母固定好。
3.1.5要做好车轮轴承及开式齿轮的润滑。
葫芦式类型起重机安全操作规程
葫芦式类型起重机是一种常见的起重机械设备，是工业生产中的必不可少的工具，但是如果不注意安全操作规程，容易发生意外事故，造成人身伤害和财产损失。
为了保障人员的安全和设备的正常运行，制定了如下“葫芦式类型起重机安全操作规程”。
一、操作前准备
1、检查设备是否处于良好状态，特别是吊钩、钢丝绳和安全装置等部分，必须保持完好无损。
2、确认操作人员是否熟悉操作规程和设备的性能特点。
3、检查起重物的重量和重心位置，是否符合设备的额定起重能力和吊运要求。
二、操作过程中的注意事项
1、严格遵守设备的额定起重能力，不可超载操作。
2、在操作过程中保持安定，避免严重摇晃和晃动。
3、操作时必须严格按照操作规程进行操作，不得随意操作。
4、如发现设备异常情况（如噪音、温度升高），必须立即停止操作，进行检查和维护。
5、禁止两个葫芦同时吊运同一件货物。
6、操作人员必须持续观察起重物下垂情况和钢丝绳张力情况，保持通信畅通，避免发生危险。
7、禁止在操作中跨越葫芦底部和起重物之间。
8、严格保证起重物与葫芦之间的距离，避免发生碰撞。
三、操作后清理和维护
1、操作结束后，必须将葫芦归位，并切断电源。
2、清理设备表面的灰尘和积水，保持设备干净、整洁。
3、定期进行设备检查、维修和保养，以保证设备的良好状态。
综上所述，“葫芦式类型起重机安全操作规程”是一份简明扼要的操作规程，操作人员和相关人员必须切实遵守和执行，以保证设备和人员的安全。
起重机说明书起重机说明书篇一：常用起重机使用手册常用起重机使用手册目次1 履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄11.1履带式起重机使用要点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 11.2履带式起重机的转移┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 31.3国内外常用履带式起重机主要技术性能┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 51.3.1 W1-100型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 61.3.2 QU25型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 81.3.3 RDK280型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄101.3.4 QU32A型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.3.5 KH180-3型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄141.3.6 QUY50(50A)型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 161.3.7 KH300型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄181.3.8 1495-3A型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄221.3.9 CCH1500E型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 241.3.10 CC2000型履带式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄27 2 汽车起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 362.1 汽车起重机的使用要点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 362.2 国内外常用汽车式起重机主要技术性能┄┄┄┄┄┄┄┄┄┄┄┄┄ 382.2.1 QY8E型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 382.2.2 QY12型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.2.3 QY16型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄422.2.4 QY20B/20R/20H型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.2.8 QY40型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄532.2.9 NK400E型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄552.2.10 QY50(TG500E)型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄572.2.11 QY75型汽车起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄592.2.12 NK750型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄622.2.13 L3000B型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄642.2.14 QY125QY汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄662.2.15 9125TC型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄692.2.16 LT1200型汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄722.2.17 DEMAG350t汽车式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄78 3 塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄853.1塔式起重机的基础┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄853.2塔式起重机的使用要点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄873.3国内常用塔式起重机主要技术性能┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄893.3.1 C5012塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄903.3.2 C5530塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄913.3.3 C6024塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄923.3.4 C7022型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄933.3.5 C7030型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄943.3.6 H3/36B型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄953.3.7 F0/23B型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄963.3.11 QTP4010型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1003.3.12 QTP4812型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1013.3.13 QTP5015型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1023.3.14 QTP5023型塔式起重机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1031 履带式起重机1.1 履带式起重机的使用要点1.1.1 起重机应在平坦坚实的地面上作业，行走和停放。
手动葫芦安全使用规定1)使用前应检查吊钩、链条等是否良好，传动及刹车装置是否良好。
吊钩、链轮、倒卡等有变形时，以及链条直径磨损量达15%时，严禁使用。
2)两台及以上链条葫芦起吊同一重物时，重物的重量应不大于每台链条葫芦的允许起重量。
3）链条葫芦的起重链不得打扭，并且不得拆成单股使用。
4）链条葫芦的刹车片严防沾染油脂。
5）链条葫芦不得超负荷使用，起重能力在5t以下的允许1人拉链，起重能力在5t以上的允许两人拉链，不得随意增加人数猛拉，操作时，人不得站在链条葫芦的正下方。
6）吊起的重物如需在空中停留较长时间时，应将手拉链拴在起重链上，并在重物上加设保险绳。
7）链条葫芦在使用中如发生卡链情况，应将重物垫好后方可进行检修。
手动葫芦在使用时的注意细节1、手拉葫芦操作前必须详细检查各个部件和零件，包括链条的每个链环，情况良好时方可使用。
2、手拉葫芦使用中不得超载。
3、手拉葫芦起重链条要求垂直悬挂重物。
链条各个链环间不得有错钮。
4、手拉葫芦拉动手拉链时，必须使拉链方向与手拉链轮处于同一平面。
5、严禁斜拉，以防卡链。
6、拉动时必须用力平稳，以免跳链或卡链;当发现拉动困难时，要及时检查原因，不得硬拉，更不许增人加力，以免拉断链条或销子。
7、使用三角架时，三角必须保持相对间距，两脚间应用绳索联系，当联系绳索至于地面时，要注意防止作业人员拌倒。
8、起重高度不得超过标准值，以防链条拉断销子，造成事故。
以上细节应注意，避免造成不必要的麻烦，从而使作业安全高。
手动葫芦维护保养应注意的事项1、手动葫芦使用完毕后应将葫芦清理干净，并涂上防锈油脂，存放在干燥的地方。
2、维护和检修应由熟悉手扳葫芦机构者进行，防止不懂本机性能原理者随意拆装。
3、齿轮安装按图纸操作。
4、槽型螺母安装时，应先顺时针方向转动手轮，使棘轮、摩擦片压紧在制动器座上再装上槽型螺母。
5、手动葫芦经过清洗检查检修后，应进行空载和重载试验，确认工作正常、自动可靠才能交付使用。
目录1、SG型手动滚轮(0.5~10吨)2、SLX手动单梁悬挂起重机（0.5~3吨）3、SL手动单梁起重机（1~10吨）4、SQ手动双梁起重机（5~20吨）5、BZ定柱式悬臂起重机（0.5~3吨）6、BB壁行式起重机（2~5吨）7、LX电动单梁悬挂起重机（0.5~10吨）8、LDA电动单梁起重机（1~20吨）9、LH电动葫芦桥式起重机（5~32吨）10、LDA低净空单梁起重机(3.2~16吨)11、LH低净空电动葫芦桥式起重机（5~63吨）ＳＧ手动滚轮SG Manual Wheel Model本产品主要采用由链条、齿轮、拉板、拉杆、吊环等零件组成．手动链条，带动链轮旋转，再经过齿轮变速拨动滚轮沿着单根工字钢下弦行走，它本身是起小车作用，故有时也叫小车，通过挂在吊环上的手拉葫芦配套使用．走轮轴滚动轴承，运转灵活，结构简凑，使用维护简单．该手动滚轮适用于起重量不大和生产率较低的车间、仓库、电站装配、设备检修．订货时必须指出：１．起重量Ｑ(t) ２．起升高度(m) ３．工字钢型号This product is made up of chains. Sprocket wheel, gear wheel, drag link and lifting ring, etc. When the chains are pulled by hand, the sprocket wheel are driven to revolve, then the wheel is turned by the speed changer, and move along the chord of I-steel rail, Itself is used as trolley, so sometimes it is called trolley, which can be used for loading or unloading goods with the manual hoist hanged on the lifting ring. Therefore it is often completed as a set mating with single-beam manual crane, single-beam suspension manual crane, or manual hoist model HS. The wheel a×le fixed with rolling rearing, works more fle×ibly, compacts the structure and makes using and maintemance easier.This hand wheel is used is for assembling, examining and repairing equipments in workshops, warehouses and power stations where the lifting capacity and productivity are lower.SLX 0.5-3吨手动单梁悬挂起重机SLX 0.5-3t Manual Operational Single Beam Suspension Crane该起重机由桥架、传动机构、“SG型”手动单轨小车等部件组成。
起重机在轨道工字钢轨的下弦行走. “SG 型”手动单轨小车悬挂在大车架上行走。
大小车及“SG型”手动单轨小车的行走，起吊货物都用手拉链条驱动。
该起重机适用于无电源、运行速度要求的仓库及车间悬挂安装在固定跨间作起吊、装卸货物、检修设备。
特别适用于仓库吊运防爆、防火、防碰货物。
订货时必须提出：1.起重量Q(t)2.起升高度(m)3.梁伸出长度L1(m)4.跨度S(m)5.轨道型号This crane is made up of girder frame gearing mechanism and single-track manual trolley model SG, etc. The crane travels on the chord of I-steel rail, while the suspended single-track manual trolley model SG traversing on the frame. The crane, the trolley and the single-track manual trolley model SG, and hoisting of goods are all driven by hand-pulling chain.This crane suspended and installed on the fixed span, is used for lifting, loading and unloading goods, and examining and repairing equipments in warehouses and workshops, where no electric power supply and lower required Travelling speed are provided. It is especially used for preventing the goods from explosive, fire and shock during lifting in warehouses.Please mention the following technical specifications when place an order:1. Capacity Q(t)2. Lifting Height(m)3.Reach of Beam L1(m)4. Span S(m)5.Rail Model外形示意图Schematic diagram技术参数Technical parametersSL1-10吨手动单梁起重机SL1-10t Manual Operational Single Beam Crane该起重机由大梁桥架，传动机构，“SG型”手动单轨小车，“HS型”手动葫芦等主要部件组成，起重机安装在固定跨间的轨道上，大、小车以及起吊货物由手拉链条驱动。
该起重机适用于无电源，运行速度要求低，工作不繁忙的工矿、码头、仓库及车间在固定跨间作吊运、装卸检修设备之用。
订货时必须提出:1.起重量Q(t)2.跨度Lk(m)3.起升高度H(m)4.轨道面高度a(mm)5.轨道至地面高度(m)This crane is made up of main components: beam, Travelling mechanism and hand hoister model HS, etc. The crane, the trolley and the goods are driven by hand-pulling chains.This crane is used for lifting, loading and unloading goods, and examining and repairing equipments in industrial and mining enterprises, harbour port, warehouses and workshops, where no electric power, lower required Travelling speed and not-so-busy work are supplied.Please mention the following technical specifications when place an order:1.Capacity Q（t）2.Span Lk(m)3.Lifting Height H(m)4.Rail Surface Width a(mm)5.Height Form Rail Surface to Ground (m)技术参数 Technical parametersSQ5-20吨手动双梁桥式起重机SQ5-20t Manual Operational Double Beam Overhead Crane本起重机由大车,传动机构,卷扬小车等主要部件组成.大车和小车行走,起重均以拉链条驱动.大车轨道型号如不采用钢轨或吊车专用轨道时,轨头宽度应符合表格内a尺寸.该起重机适用于无电源,运行速度低,工作不繁忙的工矿、仓库、码头及车间在固定跨间作吊运、装卸、检修设备用。
This crane is made up of main components such as Travelling structure, gearing and trolley, etc. The Travelling of crane and trolley and lifting are all driven by hand-pulling chains. The width of the rail should accord with the dimensions in the table a, if square steel rail is replaced by steel rail or special rail for the crane.This crane is used for lifting, loading and unloading goods and overhauling equipments in industrial andBZ0.5-3吨定柱式旋臂起重机BZ0.5-3t Pillar Jib Crane产品简介BZ型定柱式旋臂起重机是参照国外引进设备研制的新产品，该机结构新颖独特，操作灵活方便，动作安全可靠，广泛使用于工厂车间生产线，装配线和其他各种场所的物料吊运作业。
Product Introduction:Pillar Jib Crane model BZ is a new product researched and manufactured with the imported advanced foreign equipments. This crane has a new structure, flexible and easy operation, and reliability. It is widely applicated for lifting transporting goods and materials on producing lines and assembling lines in factory workshops and other various places.BB2-5吨壁行式起重机BB2-5t Wall Crane产品简介BB型壁行式旋臂起重机是参照国外引进设备研制的新产品，该机结构新颖独特，操作灵活方便，动作安全可靠，广泛使用于工厂车间生产线，装配线和其他各种场所的物料吊运作业。
