维修电工实际操作考试题技师部分

一、填空题1、肖特基二极管的_开关时间_短，故开关损耗远小于普通二极管。

2、二进制数1110转换成十进制数是14_。

3、示波器中水平扫描信号发生器产生的是锯齿波。

4、热继电器的热元件整定电流IFRN＝0.95~1.05_IMN5、在维修直流电机时，要对绕组间进行耐压试验，其试验电压采用的是交流电6、步进电动机工作时，每输入一个脉冲信号，电动机就转过一个角度或前进一步。

7、大修结束，还要再次核对接线、检查无误，并对大修设备进行调试_合格后，才能办理检修设备的移交手续。

8、在电气线路的维护检修中，一定要遵循电力开关设备的安全_操作程序。

9、大修中必须注意检查接地电阻值_，保证接地系统处于完好状态。

10、系统输出量对本系统产生反作用的信号称为反馈。

11、END是可编程控制器的程序结束指令。

12、对变频器进行功能预置时，必须在编程模式下进行。

13、数字信号输入接口，可以使变频器根椐数控设备或PLC输出的数字信号指令来进行工作。

14、肖特基二极管适用于电压不高______，而又要求快速、高效的电路中。

15、为了提高电气设备运行的可靠性，将_变压器低压侧中性点与_接地极紧密地连接起来，这种接地方式叫做工作接地。

16、_ISO10000__标准，是质量管理和质量体系要素指南。

17、在指导学员操作中，必须经常对学员加强安全__教育。

18、stepping，代表_步进__。

19、不可控的两端器件，它具有_整流__的作用，但无可控功能。

20、由运算放大器组成的积分器电路，在性能上像是_低通滤波器__。

21、逻辑代数表达式中，最简逻辑表达式_是唯一的。

22、测量1欧姆以下的电阻应选用直流双臂电桥____。

23、在选用组合开关启动、停止7KW以下的电动机时，开关额定电流应等于3__倍的电动机额定电流。

24、进行大修的设备，在管内重新穿线时，_不允许___导线有接头。

25、一般要求保护接地电阻值为_______4欧姆以下________。

电工技师实操试题及答案一、实操试题1. 电路接线实操请根据以下电路图进行接线实操，并回答相关问题：（电路图省略）实操问题：a) 请写出接线图中电源电压的符号及数值。

b) 根据接线图，计算电阻R2的阻值。

c) 在接线图给出的条件下，计算电路中的电流大小。

2. 电动机维修实操请根据以下电动机实物图进行维修实操，并回答相关问题：（电动机实物图省略）实操问题：a) 请写出电动机的工作原理。

b) 当电动机无法启动时，可能的故障原因有哪些？请列举并简要解释。

c) 如何使用万用表检测电动机的绕组是否断路？二、实操答案1. 电路接线实操答案（电路图省略）答案：a) 电源电压的符号为E，数值根据具体电路情况可以是任意实数。

b) 根据接线图可知，电阻R2与电阻R3并联，故R2的阻值等于R3的阻值。

c) 根据电路中的电源电压和电阻R2的阻值，可以使用欧姆定律计算电路中的电流大小。

2. 电动机维修实操答案（电动机实物图省略）答案：a) 电动机是利用电能转换为机械能的装置。

当电流通过电动机的绕组时，产生的磁场与电动机中的磁场相互作用，产生力矩驱动电动机转动。

b) 电动机无法启动的可能故障原因包括：电源故障、电动机本身故障、控制回路故障等。

电源故障可能是由于供电线路断开或电源电压过低；电动机本身故障可能是由于绕组断路、转子卡死等；控制回路故障可能是由于接触器、保护装置等故障导致。

c) 使用万用表检测电动机绕组是否断路的方法是：分别将万用表的两个探头与电动机绕组两端相连，选择欧姆档测量电阻，若得到接近于无穷大的电阻值，则说明绕组断路。

本文为电工技师实操试题及答案，通过实操题目的设计和对应的答案解析，提供了电工技师在接线实操和电动机维修实操中的指导和培训。

通过实操，能够加深对电路接线和电动机工作原理的理解，提升电工技师的实操能力和故障排除能力。

实操问题的设计涵盖了常见的电路接线和电动机故障，并通过详细解答的方式帮助读者理解和掌握相关知识。

维修电工技师考试试题及答案第一部分：选择题（共60题，每题2分，共120分）1. 下列哪个元器件主要用于调节电流？A. 电感器B. 电容器C. 电阻器D. 变压器答案：C2. 关于交流电路，以下哪个陈述是正确的？A. 电流和电压始终保持同相B. 电流和电压可以呈反相C. 交流电流只有正半周期D. 交流电压只有负半周期答案：B3. 在电气事故中，触及带电线缆会导致什么后果？A. 电流过大，可能引起人身伤害B. 不会造成任何危害C. 会导致电源过载D. 可能导致电力系统短路答案：A4. 以下哪个元器件主要用于将交流电转换为直流电？A. 变压器B. 整流器C. 电感器D. 电容器答案：B5. 下列哪个电器是禁止在浴室中使用的？A. 电风扇B. 恒温器C. 厨房灯D. 电吹风答案：D......第二部分：填空题（共20题，每题5分，共100分）请在下列句子的横线上填写正确的答案：1. 电机的基本构成是__________、定子、端盖和支承部分。

2. 在电路中，电源的正极名称是__________，负极名称是__________。

3. 绝缘电阻测试仪可以用来测量电气设备的__________。

4. 电化学反应中产生电流和化学能量转化为电能称为__________。

5. 电流的单位是__________，电压的单位是__________，功率的单位是__________。

答案：1. 转子2. 正极，负极3. 绝缘状况4. 电池5. 安培，伏特，瓦特......第三部分：实践题（共4题，每题20分，共80分）1. 请示范正确的紧急停机程序，并解释为什么在某些情况下需要紧急停机。

答案：紧急停机程序示范：首先，按下设备的紧急停机按钮；其次，将设备的电源开关关闭；最后，在确认设备已完全停止运行后，进行进一步检查和维修。

紧急停机是为了防止电气事故的发生，并保护操作人员的生命安全以及设备的完整性。

2. 请列举三种常见的电气事故，并提出预防措施。

维修电工（技师）考试题+答案一、单选题（共40题，每题1分，共40分）1、三相异步电动机进行烘干后，待其机壳温度下降至( )时才能浸漆A、400～500B、500～600C、700～900D、600～700正确答案：D2、差模输入信号是两个输入信号的( )。

A、和B、差C、比值D、平均值正确答案：B3、调整压缩机润滑油油温可以通过控制油冷却器的( )来调节。

A、蒸汽量B、水量C、气量D、油量正确答案：B4、在示波器面板上的“聚焦”和“辅助聚焦”旋钮就是用来调节( )的电位器，可使焦点正好落在荧光屏上。

A、栅极上电压B、第二阳极上电压C、两个阳极间电压D、第一阳极上电压正确答案：C5、传感器的输出信号可以是( )。

A、电压信号B、电流信号C、模拟信号D、以上三种都对正确答案：D6、影响蓄电池寿命的重要因素是环境温度，一般电池生产厂家要求的最佳环境温度是在( )之间。

A、25－45℃B、10－20℃C、20－25℃D、0－10℃正确答案：C7、当同步电动机在额定电压下带额定负载运行时，调节励磁电流大小，可改变( )。

A、输入电动机的无功功率B、电动机输出转矩C、输入电动机有功功率D、同步电动机的转速正确答案：D8、高压电动机过负荷保护，其保护接线方式应采用( )。

A、三角形接线或星形接线B、两相差接C、两相不完全星形连接或两相差接D、两相不完全星形连接正确答案：C9、变压器试验的油样化验：耐压、杂质等性能指标每( )进行一次，变压器长期满负荷或超负荷运行者可缩短周期。

A、三年B、五年C、一年D、半年正确答案：A10、因特网的英文代号是( )。

A、LANB、ADSLC、PDSD、Internet正确答案：D11、为保证供电的连续性，运行中油浸式变压器发生( )时不必立即停止运行。

A、严重漏油B、温度急剧上升C、轻气体保护信号D、着火正确答案：C12、母线不完全差动保护一般由( )保护装置构成。

A、三段式电流B、差动过电流C、两段式电流D、差动电流速断正确答案：C13、新设备在投入运行前检查产品有无缺陷，运输中有无损坏等。

维修电⼯技师题库及答案（全）维修电⼯技师题库附答案（职业技能鉴定国家题库统⼀试卷）⼀、电⼯基础部分⼀)、判断题1. 线圈⾃感电动势的⼤⼩，正⽐于线圈中电流的变化率，与线圈中的电流的⼤⼩⽆关。

√2. 当电容器的容量和其两端的电压值⼀定时，若电源的频率越⾼，则电路的⽆功功率就越⼩。

X3. 在RLC 串联电路中，总电压的有效值总是⼤于各元件上的电压有效值。

√4. 当RLC 串联电路发⽣谐振时，电路中的电流将达到其最⼤值。

√5. 磁路欧姆定律适⽤于只有⼀种媒介质的磁路。

X6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V。

√7. 三相负载做三⾓形连接时，若测出三个相电流相等，则三个线电流也必然相等。

╳8．.三相三线制星形连接对称负载，当有⼀相断路时，其它两相的有效值等于相电压的⼀半。

√9．在三相半波可控整流电路中，若出发脉冲在⾃然换相点之前加⼊，输出电压波形将变为缺相运⾏。

×10．提⾼功率因数是节约⽤电的主要措施之⼀ √ 。

11．为了提⾼电源的利⽤率，感性负载电路中应并联适当的（电容），以提⾼功率因数。

√⼆)、选择题１．图1-31中安培表阻极低，伏特表电压极⾼，电池阻不计，如果伏特表被短接，则（C ）A 、灯D 将被烧毁；B 、灯D 特别亮；C 、安培表被烧。

２．图1-31中如果安培表被短接，则（C ）A 、电灯不亮；B 、电灯将被烧；C 、不发⽣任何事故。

３．如果图1-31电路中电灯灯丝被烧断，则（B ）A 、安培表读数不变，伏特表读数为零；B 、伏特表读数不变，安培表读数为零；C 、安培表和伏特表的读数都不变。

４．如果图1-31电路中伏特表部线圈烧断，则（D ）A 、安培表烧毁；B 、电灯不亮；C 、电灯特别亮；D 、以上情况都不发⽣。

５．中性线的作⽤就在于使星形连接的不对称负载的（B ）保持对称。

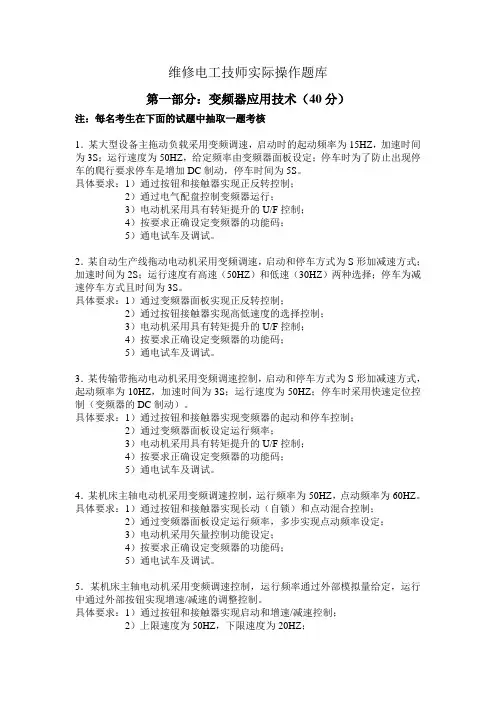

维修电工技师实际操作题库第一部分：变频器应用技术（40分）注：每名考生在下面的试题中抽取一题考核1．某大型设备主拖动负载采用变频调速，启动时的起动频率为15HZ，加速时间为3S；运行速度为50HZ，给定频率由变频器面板设定；停车时为了防止出现停车的爬行要求停车是增加DC制动，停车时间为5S。

具体要求：1）通过按钮和接触器实现正反转控制；2）通过电气配盘控制变频器运行；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

2．某自动生产线拖动电动机采用变频调速，启动和停车方式为S形加减速方式；加速时间为2S；运行速度有高速（50HZ）和低速（30HZ）两种选择；停车为减速停车方式且时间为3S。

具体要求：1）通过变频器面板实现正反转控制；2）通过按钮接触器实现高低速度的选择控制；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

3．某传输带拖动电动机采用变频调速控制，启动和停车方式为S形加减速方式，起动频率为10HZ，加速时间为3S；运行速度为50HZ；停车时采用快速定位控制（变频器的DC制动）。

具体要求：1）通过按钮和接触器实现变频器的起动和停车控制；2）通过变频器面板设定运行频率；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

4．某机床主轴电动机采用变频调速控制，运行频率为50HZ，点动频率为60HZ。

具体要求：1）通过按钮和接触器实现长动（自锁）和点动混合控制；2）通过变频器面板设定运行频率，多步实现点动频率设定；3）电动机采用矢量控制功能设定；4）按要求正确设定变频器的功能码；5）通电试车及调试。

5．某机床主轴电动机采用变频调速控制，运行频率通过外部模拟量给定，运行中通过外部按钮实现增速/减速的调整控制。

具体要求：1）通过按钮和接触器实现启动和增速/减速控制；2）上限速度为50HZ，下限速度为20HZ；3）电动机采用基本U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

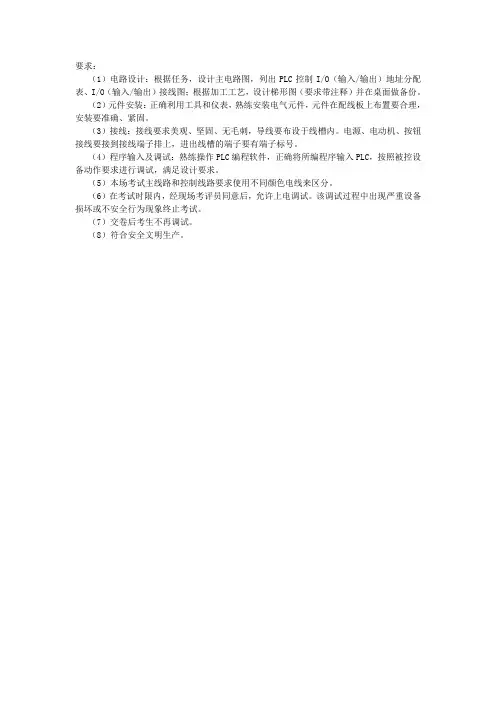

要求：（1）电路设计：根据任务，设计主电路图，列出PLC控制I/O（输入/输出）地址分配表、I/O（输入/输出）接线图；根据加工工艺，设计梯形图（要求带注释）并在桌面做备份。

（2）元件安装：正确利用工具和仪表，熟练安装电气元件，元件在配线板上布置要合理，安装要准确、紧固。

（3）接线：接线要求美观、坚固、无毛刺，导线要布设于线槽内。

电源、电动机、按钮接线要接到接线端子排上，进出线槽的端子要有端子标号。

（4）程序输入及调试：熟练操作PLC编程软件，正确将所编程序输入PLC，按照被控设备动作要求进行调试，满足设计要求。

（5）本场考试主线路和控制线路要求使用不同颜色电线来区分。

（6）在考试时限内，经现场考评员同意后，允许上电调试。

该调试过程中出现严重设备损坏或不安全行为现象终止考试。

（7）交卷后考生不再调试。

（8）符合安全文明生产。

001可编程序控制器（PLC）控制传输线电动机自动往返的电路设计、安装与调试设计可编程序控制器（PLC）控制传输线电动机自动往返的电路并安装、调试。

控制要求：（1）启动电机，传输线正向前进，当到达终点（限位SQ1）时，传输线电动机自动停机；（2）5秒后，传输线自动返回，当到达出发点（限位SQ2）时，电动机自动停机。

10S 后自动再次启动电机，重复以上过程循环工作；（3）传输线运转中途，按停止按钮，电动机自动回到出发点（限位SQ2）；（4）传输线运转在任意位置时，都可以紧急停车，传输线停止。

（5）电动机具备短路保护、过载保护功能。

002可编程序控制器（PLC）控制机械动力头拖动电路的设计、安装与调试设计可编程序控制器（PLC）控制机械动力头拖动的电路并安装、调试。

（1）任务：将箱体移动式机械动力头安装在滑座上，由两台三相异步电动机作动力源：快速电动机通过丝杆进给装置实现箱体快速向前或向后移动，快速电动机端部装有制动电磁铁；主电动机带动主轴旋转，同时通过电磁离合器、进给机构实现一次或二次工作进给运动。

2012年职业技能鉴定维修电工高级技师实操试题试题：用触摸屏、PLC功能指令实现两台电机的按顺序Y—△启动，要求如下：⑴按下触摸屏上的“启动”按钮，1#电机Y启动，1秒后，1#电机△启动；相隔T秒后，2号电机Y启动，1秒后，2#电机△启动；⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；⑶T定时范围是5～10秒；⑷使用功能指令（MOV）编写程序。

⑸在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。

参考答案（1）、I/O分配输入输出X0 启动Y0 1#运行（KM1）X1 停止Y1 1#星形启动（KM2）Y2 1#三角形启动（KM3）Y3 2#运行（KM4）Y4 2#星形启动（KM5）Y5 2#三角形启动（KM6）（2）参考程序：（3）、参考界面：模块2、用DECO指令编程实现三相异步电机，要求如下：⑴按照三相六拍方式自动运行，每步间隔时间是2秒；⑵触摸屏上能实现步进电机的正转、反转和停止。

⑶在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。

仪器设备操作要求及评分标准额定分数评定分数1 FX2N系列PLC一台及其配套设备、软件1 画出I/O图和梯形图20分2 触摸屏一台及其配套设备、软件2 三相六拍方式每拍5分，共30分3 每步间隔2秒10分额定考试时间120分钟 4 触摸屏实现正转8 开始时间 5 触摸屏实现反转8 结束时间 6 触摸屏实现停止9 考评员签名7 操作熟练15输入输出X0 正转按钮Y0 A相X1 反转按钮Y1 B相X2 停止按钮Y2 C相（2）参考程序（3）参考界面模块3、编写自动售货机程序，要求如下：⑴计币系统，1角、5角、1元钱币的入口分别对应PLC的X0～X2，叠加的钱币以角为单位，存放在D1中；⑵比较系统，叠加的钱币以角为单位，存放在D1中。

当叠加的钱币少于2元时，钱币不足指示灯Y0输出；当叠加的钱币大于或等于2元而少于3元时，汽水可选指示灯Y1输出；当叠加的钱币大于或等于3元时，汽水可选指示灯Y1和咖啡可选指示灯Y2同时输出。

技师考试题库维修电工1. 电工基础知识- 什么是电流的三种基本形式？- 电阻、电压和电流之间的关系如何用欧姆定律表示？ - 简述功率、电流和电压之间的关系。

2. 电工工具与设备使用- 列举常用的电工工具及其用途。

- 描述如何安全使用万用表测量电压、电流和电阻。

- 说明如何使用电烙铁进行焊接操作。

3. 电路的连接与故障诊断- 简述串联电路和并联电路的特点。

- 描述如何使用电压表和电流表诊断电路故障。

- 说明在电路中使用保险丝的作用及其选择原则。

4. 电机与变压器的维修- 描述三相异步电动机的工作原理。

- 说明变压器的工作原理及其在电力系统中的作用。

- 列举常见的电机故障及其可能的原因。

5. 电气安全与防护- 简述电气安全的重要性和基本安全措施。

- 描述在进行电工操作时应遵守的安全规程。

- 说明触电事故的预防方法和急救措施。

6. 电子元件识别与检测- 列举常见的电子元件及其功能。

- 描述如何使用万用表检测电子元件的好坏。

- 说明电阻、电容和电感的识别方法和检测技巧。

7. PLC与自动化控制- 简述PLC（可编程逻辑控制器）的基本概念和工作原理。

- 描述自动化控制系统的组成和工作流程。

- 说明PLC编程的基本步骤和常见指令。

8. 电气图纸阅读与分析- 描述电气图纸的基本组成和阅读方法。

- 说明如何根据电气图纸进行电路的安装和调试。

- 列举常见的电气符号及其含义。

9. 电力系统与配电- 简述电力系统的组成和功能。

- 描述配电系统的设计原则和要求。

- 说明如何进行电力系统的维护和故障处理。

10. 电工实操技能- 描述如何进行电缆的敷设和连接。

- 说明如何进行电气设备的安装和调试。

- 列举电工实操中常见的问题及其解决方法。

请注意，以上内容仅为题库示例，实际考试内容可能会有所不同。

考生应根据具体的考试大纲和要求进行复习。

维修电工（技师）考试题+参考答案一、单选题（共40题，每题1分，共40分）1、实践证明：对于绝大多数 UPS 电源而言，将其负载控制在( )%额定输出功率范围内是最佳工作方式。

A、30~60B、90~100C、10~30D、60~90正确答案：A2、《北京地区电气工程安装规程》规定 FS 型避雷器绝缘电阻不应低于( )MΩ。

A、1000B、2500C、3000D、2000正确答案：B3、三相四线制中性点不接地系统中，当一相接地时，中性点对地的电压等于( )。

A、1/2 线电压B、线电压C、零D、相电压正确答案：D4、建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为( )类。

A、四B、三C、二D、五正确答案：B5、本安型电路如护套或表层需用颜色标志,该颜色应为( )。

A、红褐色B、淡蓝色C、黄色D、红色正确答案：B6、叶轮出口密度与排量( )。

A、成反比关系B、成正比关系C、无关D、不成比例正确答案：B7、在真空断路器大修后必须检验合闸接触器是否动作灵活，其最低动作电压应是额定电压的( )。

A、80%B、90%C、50%D、85%正确答案：A8、户外跌开式熔断器相邻熔断器之间的间距不应小于( )m。

A、0.6B、0.4C、0.7 断路器的使用D、0.5正确答案：C9、避雷带、避雷网一般采用镀锌圆钢或镀锌扁钢，其规格为：扁钢截面不小于 48mm2，厚度不小于( )mm。

A、2B、4C、6D、8正确答案：B10、制作小型变压器时，绕组匝数确定的依据是( )。

A、变压器二次侧的容量和所采用的铁心B、所采用的铁心C、变压器一、二次侧电压和所采用的铁心D、变压器二次侧的电流和所采用的铁心正确答案：C11、频率给定中，模拟量给定方式包括( )和直接电压（或电流）给定。

A、模拟量B、面板给定C、电位器给定D、通信接口给定正确答案：C12、按需要系数法确定负荷计算，确定用电设备组或用电单位计算负荷有功计算负荷 (KW)的公式： = ；式中，为用电设备组或用电单位的需要系数；为( )。

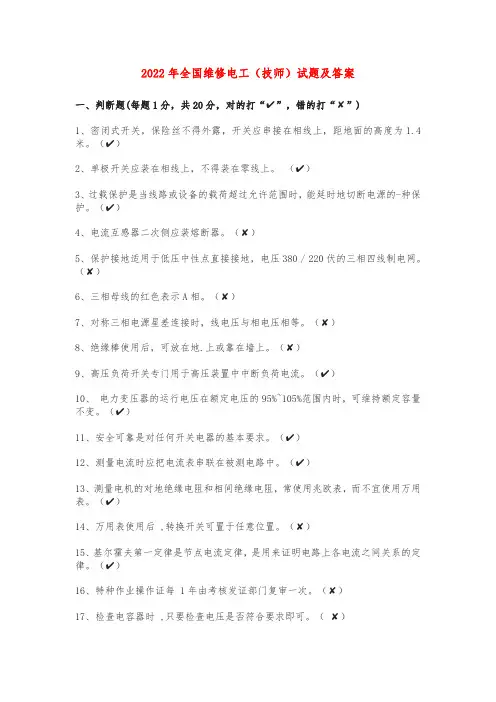

2022年全国维修电工（技师）试题及答案一、判断题(每题1分，共20分，对的打“✔”，错的打“✘”)1、密闭式开关，保险丝不得外露，开关应串接在相线上，距地面的高度为1.4米。

（✔）2、单极开关应装在相线上，不得装在零线上。

（✔）3、过载保护是当线路或设备的载荷超过允许范围时，能延时地切断电源的-种保护。

（✔）4、电流互感器二次侧应装熔断器。

（✘）5、保护接地适用于低压中性点直接接地，电压380/220伏的三相四线制电网。

（✘）6、三相母线的红色表示A相。

（✘）7、对称三相电源星差连接时，线电压与相电压相等。

（✘）8、绝缘棒使用后，可放在地.上或靠在墙上。

（✘）9、高压负荷开关专门用于高压装置中中断负荷电流。

（✔）10、电力变压器的运行电压在额定电压的95%~105%范围内时，可维持额定容量不变。

（✔）11、安全可靠是对任何开关电器的基本要求。

（✔）12、测量电流时应把电流表串联在被测电路中。

（✔）13、测量电机的对地绝缘电阻和相间绝缘电阻，常使用兆欧表，而不宜使用万用表。

（✔）14、万用表使用后,转换开关可置于任意位置。

（✘）15、基尔霍夫第一定律是节点电流定律，是用来证明电路上各电流之间关系的定律。

（✔）16、特种作业操作证每1年由考核发证部门复审一次。

（✘）17、检查电容器时,只要检查电压是否符合要求即可。

（✘）18、电容器放电的方法就是将其两端用导线连接。

（✘）19、可以用相线碰地线的方法检查地线是否接地良好。

（✘）20、电工特种作业人员应当具备高中或相当于高中以上文化程度。

（✘）二、单选题(每题2分，共40分)1、两只额定电压相同的电阻，串联在电路中，则阻值较大的电阻（A）。

A、发热量较大B、发热量较下C、没有明显差别2、万用表的转换开关是实现（A）。

A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关3、倒闸操作票执行后，必须（B）。

A、保存至交接班B、保存三个月C、长时间保存4、验电的操作术语为（B）。

维修电工技师试题及答案一、单项选择题（每题2分，共10分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电气设备接地的作用是（）。

A. 增加美观B. 减少电阻C. 防止触电D. 提高效率答案：C3. 交流电的频率为50Hz，其周期为（）。

A. 0.02秒B. 0.1秒C. 0.2秒D. 0.5秒答案：A4. 以下哪个不是电工常用的测量工具？（）A. 万用表B. 钳形电流表C. 电焊机D. 绝缘电阻表答案：C5. 电路中电流的流动方向是（）。

A. 从负极到正极B. 从正极到负极C. 任意方向D. 从地线到电源答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电工常用的安全用具？（）A. 绝缘手套B. 安全帽C. 绝缘鞋D. 绝缘棒答案：A, B, C, D2. 以下哪些是电工常用的测量仪器？（）A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电焊机答案：A, B, C3. 以下哪些是电工维修时必须遵守的安全操作规程？（）A. 断电操作B. 带电操作C. 佩戴安全用具D. 使用合适的工具答案：A, C, D4. 以下哪些是电气设备接地的目的？（）A. 减少电阻B. 防止触电C. 增加美观D. 保护设备答案：B, D5. 以下哪些是交流电的特点？（）A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压大小周期性变化答案：B, D三、判断题（每题2分，共10分）1. 电流通过导体时，导体两端的电压与电流成正比。

（）答案：正确2. 电流的单位是瓦特。

（）答案：错误3. 电气设备接地可以防止触电。

（）答案：正确4. 交流电的频率为60Hz，其周期为0.02秒。

（）答案：错误5. 电路中电流的流动方向是从负极到正极。

（）答案：错误四、简答题（每题5分，共20分）1. 简述电工在维修电路时，为何需要使用绝缘工具？答案：电工在维修电路时使用绝缘工具，主要是为了保护维修人员的安全，防止触电事故的发生。

维修电工技师实际操作题库第一部分：变频器应用技术（40分）注：每名考生在下面的试题中抽取一题考核1．某大型设备主拖动负载采用变频调速，启动时的起动频率为15HZ，加速时间为3S；运行速度为50HZ，给定频率由变频器面板设定；停车时为了防止出现停车的爬行要求停车是增加DC制动，停车时间为5S。

具体要求：1）通过按钮和接触器实现正反转控制；2）通过电气配盘控制变频器运行；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

2．某自动生产线拖动电动机采用变频调速，启动和停车方式为S形加减速方式；加速时间为2S；运行速度有高速（50HZ）和低速（30HZ）两种选择；停车为减速停车方式且时间为3S。

具体要求：1）通过变频器面板实现正反转控制；2）通过按钮接触器实现高低速度的选择控制；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

3．某传输带拖动电动机采用变频调速控制，启动和停车方式为S形加减速方式，起动频率为10HZ，加速时间为3S；运行速度为50HZ；停车时采用快速定位控制（变频器的DC制动）。

具体要求：1）通过按钮和接触器实现变频器的起动和停车控制；2）通过变频器面板设定运行频率；3）电动机采用具有转矩提升的U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

4．某机床主轴电动机采用变频调速控制，运行频率为50HZ，点动频率为60HZ。

具体要求：1）通过按钮和接触器实现长动（自锁）和点动混合控制；2）通过变频器面板设定运行频率，多步实现点动频率设定；3）电动机采用矢量控制功能设定；4）按要求正确设定变频器的功能码；5）通电试车及调试。

5．某机床主轴电动机采用变频调速控制，运行频率通过外部模拟量给定，运行中通过外部按钮实现增速/减速的调整控制。

具体要求：1）通过按钮和接触器实现启动和增速/减速控制；2）上限速度为50HZ，下限速度为20HZ；3）电动机采用基本U/F控制；4）按要求正确设定变频器的功能码；5）通电试车及调试。

维修电工技师实操考题和参考答案解析实操考试（参考答案）试题1：用PLC进行控制电路的设计、模拟安装与调试根据图1所示钻孔专用机床示意图，用PLC进行控制电路的设计并且进行模拟安装与调试。

（1）工作原理图中左、右动力头主轴电动机为M1，进给运动由液压驱动，液压泵电动机为M2。

机床的工作过程为：首先启动液压泵，按下启动按钮后加紧工件→左、右动力头同时快进并启动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现循环。

（2）控制要求1）工作方式设置为自动循环、单周。

2）有必要的电气保护和联锁。

3）自动循环时应按上述顺序动作。

（3）具体考核要求1）电路设计：根据工作任务，设计主电路，列出PLC控制I\O接口元件地址分配表；根据加工工艺设计梯形图及PLC控制I\O接口接线图；根据梯形图，列出指令表。

2）PLC键盘操作：熟练操作键盘，能正确地将所编程序输入到PLC中；按照被控制设备的动作要求进行模拟调试，直至达到设计要求。

3）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。

解答：3、钻孔专用机床梯形图4、钻孔专用机床指令语句表试题2：X62W万能铣床电路故障检修一、电路分析1.主轴电动机的控制控制线路的启动按钮SB1和SB2是异地控制按钮，方便操作。

SB3和SB4是停止按钮。

KM3是主轴电动机M1的启动接触器，KM2是主轴反接制动接触器，SQ7是主轴变速冲动开关，KS是速度继电器。

(1)主轴电动机的启动启动前先合上电源开关QS，再把主轴转换开关SA5扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3获电动作，其主触头闭合，主轴电动机M1启动。

(2)主轴电动机的停车制动当铣削完毕，需要主轴电动机M1停车，此时电动机M1运转速度在120转/分以上时，速度继电器KS的常开触头闭合（9区或10区），为停车制动作好准备。

当要M1停车时，就按下停止按钮SB3（或SB4），KM3断电释放，由于KM3主触头断开，电动机M1断电作惯性运转，紧接着接触器KM2线圈获电吸合，电动机M1串电阻R反接制动。

精品文档考试教学资料施工组织设计方案维修电工技师题库 附答案（职业技能鉴定国家题库统一试卷）一、电工基础部分一)、判断题1. 线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中的电流的大小无关。

√2. 当电容器的容量和其两端的电压值一定时，若电源的频率越高，则电路的无功功率就越小。

X3. 在RLC 串联电路中，总电压的有效值总是大于各元件上的电压有效值。

√4. 当RLC 串联电路发生谐振时，电路中的电流将达到其最大值。

√5. 磁路欧姆定律适用于只有一种媒介质的磁路。

X6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V 。

√7. 三相负载做三角形连接时，若测出三个相电流相等，则三个线电流也必然相等。

╳8．.三相三线制星形连接对称负载，当有一相断路时，其它两相的有效值等于相电压的一半。

√9．在三相半波可控整流电路中，若出发脉冲在自然换相点之前加入，输出电压波形将变为缺相运行。

×10．提高功率因数是节约用电的主要措施之一 √ 。

11．为了提高电源的利用率，感性负载电路中应并联适当的 （电容），以提高功率因数。

√二)、选择题１．图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短接，则（C ）A 、灯D 将被烧毁；B 、灯D 特别亮；C 、安培表被烧。

２．图1-31中如果安培表被短接，则（C ）A 、电灯不亮；B 、电灯将被烧；C 、不发生任何事故。

３．如果图1-31电路中电灯灯丝被烧断，则（B ）A 、安培表读数不变，伏特表读数为零；B 、伏特表读数不变，安培表读数为零；C 、安培表和伏特表的读数都不变。

４．如果图1-31电路中伏特表内部线圈烧断，则（D ）A 、安培表烧毁；B 、电灯不亮；C 、电灯特别亮；D 、以上情况都不发生。

５．中性线的作用就在于使星形连接的不对称负载的（B ）保持对称。

维修电工技师技能笔试题1、实现有源逆变的条件是什么？（1）要有一个提供逆变能量的直流电源。

（2）要有一个能反馈直流电能至交流电网的全控电路，全控电路的控制角应大于90度。

（3）为了保证在电源电压负半周及其数值大于E时，仍能使晶闸管导通保持电流连续，应选取适当的L值。

2、逆变失败的原因及采取措施？逆变失败的原因有：（1）触发电路工作不可靠，如脉冲丢失、延迟等。

（2）晶闸管发生故障。

（3）交流电源发生异常现象。

（4）换相的余量不足。

为了保证逆变电路的正常工作，必须选用可靠的触发器，正确选择晶闸管的参数。

减小电路中d u/d t和d i/d t的影响，以免发生误导通，逆变角β不能等于零，而且不能太小，必须限制在某一允许的最小角度内。

3、简述设备事故的分类？（1）责任事故责任事故是指由于操作者违反操作规程、擅离岗位、平时维护不好、电工和维修工对设备修理质量不高、设备失修而带病工作等原因造成的。

这类事故是危害性非常大的事故。

（2）质量事故质量事故是指由于设备安装不当或设备设计缺陷所引起的事故。

若有设计缺陷，应同志设备制造厂致意改进，必要时提出经济赔偿要求。

对于安装不当，要具体分析。

（3）自然事故自然事故是由于自然原因造成的。

（4）其他事故上述三类事故以外的事故。

4、简述生产计划的主要指标包括哪些？（1）产品品种指标，是指企业在计划期内应当出产的产品品名和品种数。

（2）产品质量指标，是指企业在计划期内生产的各种产品应该达到的质量要求。

（3）产品产量指标，是指企业在计划期内应当生产的符合质量标准的工业产品的实物量。

（4）产值指标，是指货币计算的企业在计划期内生产成果的价值量指标。

5、TQC的含义？全面质量管理，简称TQC。

它是指企业的各个部门和全体职工以提高和保证质量为核心，以数理统计方法为基本手段，把专业技术、组织管理同现代科学结合起来，建立科学的、严密的质量保证体系，控制影响质量全过程的各种因素，最经济的研制和生产出用户满意的产品而进行的系统管理活动。

电工技师实操考试题及答案一、实操考试题1. 题目：安装开关插座实操要求：根据给定的电路图，正确安装开关插座，并进行相应的接线工作。

2. 题目：故障排除实操要求：在给定的电路中，排除故障并修复。

故障可能涉及电线短路、断路、线路过载等情况。

3. 题目：安装照明设备实操要求：根据给定要求，安装照明设备，并进行相应的接线和灯泡更换工作。

4. 题目：配电箱操作实操要求：根据给定的情境，进行配电箱的操作。

包括通电、断电、开关操作等。

5. 题目：接地故障处理实操要求：在给定电路中，发现接地故障并进行相应的处理与修复。

二、实操考试答案1. 答案：安装开关插座根据电路图中的标识，选择正确的位置安装开关插座。

然后，按照接线图示的方式进行接线。

确保接线牢固且符合标准。

2. 答案：故障排除首先，使用万用表等工具检测电路中是否存在短路、断路等情况。

确定故障位置后，修复或更换受损部件，确保电路恢复正常。

3. 答案：安装照明设备根据给定要求，确定照明设备的安装位置。

然后，根据接线图示的方式进行接线工作。

最后，测试灯泡是否正常发光，确保设备安装正确且正常工作。

4. 答案：配电箱操作根据情境，正确操作配电箱。

开关操作必须符合安全规程，并确保电路通断正常，保障电力供应的可靠性。

5. 答案：接地故障处理首先，使用万用表等工具检测电路的接地情况。

确定接地故障的位置后，修复或更换受损的接地线路或设备，确保接地正常，减少电气事故的发生。

三、总结电工技师的实操考试题及答案涵盖了日常实际工作中常见的操作和故障排除情况。

参加考试的电工技师需要熟悉相关的安装、维修、故障排除知识，并具备一定的操作技能。

在实际工作中，电工技师需要做好安全防护工作，严格遵守规程要求，确保自身和他人的安全。

同时，准确、快速地定位和解决各类电路故障，保障电力设备的正常运行。

电工技师实操考试的目的在于提高电工技师的实际操作能力和应对各类故障的能力，为电工技师的工作质量和安全保障提供保障。

维修电工（技师）模考试题一、单选题（共40题，每题1分，共40分）1、MM440 变频器中，以( )字母打头的参数叫功能参数，可写也可读。

A、rB、PC、AD、F正确答案：B2、在网际间的互连设备通常称为( )。

A、服务器B、防火墙C、路由器D、中继器正确答案：C3、多雷的潮湿地区，陶黏土的土壤电阻率一般是( ) ·m。

A、10～30B、10～100C、3～10D、5～20正确答案：D4、JT-1 型晶体管特性图示仪，为了使曲线簇在屏幕上显示稳定，闪烁的感觉少，阶梯波的重复频率和正弦半波的频率应分别选( )。

A、50Hz，100HzB、50Hz，50HzC、100Hz 或 200Hz，100HzD、100Hz，50Hz正确答案：C5、110～220kV 电磁式电压互感器，电气试验项目( )的测试结果与其油中溶解气体色谱分析总烃和乙炔超标无关。

A、引出线的极性检查试验B、绝缘电阻和介质损耗因数tgδ 测量C、空载损耗和空载电流试验D、局部放电测量正确答案：A6、三相异步电动机进行烘干后，待其机壳温度下降至( )时才能浸漆A、400～500B、600～700C、700～900D、500～600正确答案：B7、通常网络线缆都是采用双绞的形式，其目的是( )。

A、简化线缆制作工艺B、方便线路敷设C、节省原材料D、消除电磁干扰正确答案：D8、某低压配电系统为 TN-S 保护，接带中小容量三相负荷，故应采用( )。

A、四芯电缆B、三芯电缆C、五芯电缆D、单芯电缆正确答案：C9、架空线路的保护零线 PE 应选用截面不小于( )mm2 的铜导线。

A、4B、25C、6D、10正确答案：D10、电流互感器二次回路中性点应分别一点接地，接地线截面( )mm2，且不得与其他回路接地线压在同一接线鼻子内。

端部压接有终端附件的多股软通导线与接地的金属架构可靠连接。

A、4B、6C、1.5D、2.5正确答案：A11、PLC 的安装场所应满足( )条件。
