部分习题参考答案(传感器原理及应用,第10章)

第1章传感器概述1．什么是传感器？（传感器定义）2．传感器由哪几个部分组成？分别起到什么作用？3. 传感器特性在检测系统中起到什么作用？4．解释下列名词术语： 1)敏感元件;2)传感器; 3)信号调理器;4)变送器。

第1章传感器答案：3．答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

4．答：①敏感元件：指传感器中直接感受被测量的部分。

②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。

③信号调理器：对于输入和输出信号进行转换的装置。

④变送器：能输出标准信号的传感器第2章传感器特性1．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？2．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。

当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。

3．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比，相角各为多少？ε=0.7时，，又为多少？4．某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求：决定此传感器的工作频率。

5. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。

6. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。

7．测得某检测装置的一组输入输出数据如下：a)试用最小二乘法拟合直线，求其线性度和灵敏度；b)用C语言编制程序在微机上实现。

8．某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。

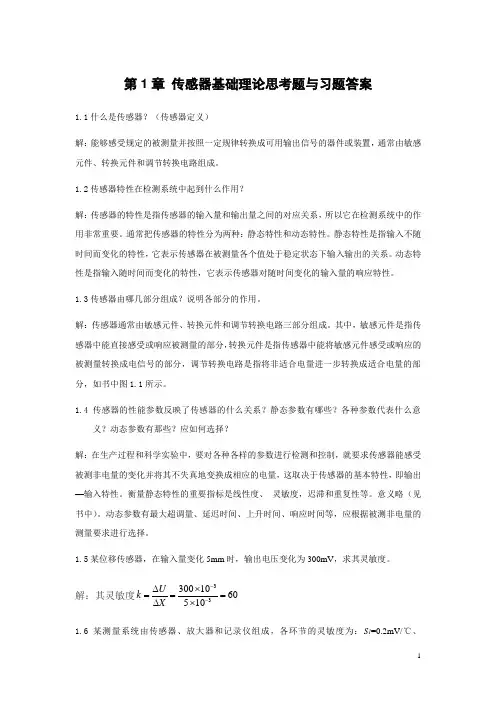

第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。

1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。

通常把传感器的特性分为两种：静态特性和动态特性。

静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。

动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

1.3传感器由哪几部分组成？说明各部分的作用。

解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。

1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

意义略（见书中）。

动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。

1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。

解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。

1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。

《传感器原理及工程应用》完整版习题答案第1章传感与检测技术的理论基础（P26）1—1:测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以，测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1 —2 :什么是测量值的绝对误差、相对误差、引用误差？答：绝对误差是测量结果与真值之差，即：绝对误差=测量值一真值相对误差是绝对误差与被测量真值之比，常用绝对误差与测量值之比，以百分数表示，即：相对误差=绝对误差/测量值X100%引用误差是绝对误差与量程之比，以百分数表示，即：引用误差=绝对误差/量程100%示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解: 已知：真值L = 140kPa测量值x= 142kPa测量上限=150kPa测量下限=—50kPa绝对误差△ = x-L=142-140=2(kPa)实际相对误差=—=2「43%L 140标称相对误差—— 1.41% x 142引用误差2 =测量上限—测量下限'150 —1 —10 对某节流元件（孔板）开孔直径d20的尺寸进行了15次测量，测量数据如下（单位: mm）:120.42120.43 120.40 120.42 120.43 120.39 120.30 120.40120.43120.41 120.43 120.42 120.39 120.39 120.40用测量范围为—50〜150kPa的压力传感器测量140kPa的压力时，传感器测得试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：序 号测量值 d 2o (mm)残余误差V i (d 20i d 2o )(mm)残余误差V (d 20i d 20 (i7))(mm)1 120.42 0.016 0.009 2 120.43 0.026 0.0193 120.40 —0.004 —0.0114 120.42 0.016 0.0095 120.43 0.0260.0196 120.39 —0.014—0.0217 120.30 —0.1048 120.40 —0.004—0.0119 120.43 0.026 0.01910 120.41 0.006 —0.00111 120.43 0.026 0.019 12 120.42 0.016 0.00913 120.39 —0.014—0.021 14 120.39 —0.014 —0.021 15120.40—0.004—0.011d20120.404mm1 i 10.0327mmJ i 7 0.0161mmd 20(i 7) 120.411mmd201(15 1d20 114 1G d 200.0788( mm) G d 200.0382(mm)当= 时，若取置信概率 = ，查表可得格拉布斯系数 = 。

思考与作业绪论.列出几项你身边传感测试技术的应用例子。

解：光电鼠标，电子台称，超声波测距，超声波探伤等。

第1章传感器的基本概念1. 什么叫做传感器的定义？最广义地来说，传感器是一种能把物理量、化学量以及生物量转变成便于利用的电信号的器件。

2.画出传感器系统的组成框图，说明各环节的作用。

答：1）.敏感元件：直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

2）.转换元件：以敏感元件的输出为输入，把输入转换成电路参数。

3）.转换电路：上述电路参数接入转换电路，便可转换成电量输出。

3.传感器有哪几种分类？按被测量分类——物理量传感器——化学量传感器——生物量传感器按测量原理分类阻容力敏光电声波按输出型式分类数字传感器模拟传感器按电源型式分类无源传感器有源传感器4. 传感器的静态特性是什么？静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。

也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。

5. 传感器的动态特性是什么？动态特性是指传感器对随时间变化的输入量的响应特性，反映输出值真实再现变化着的输入量的能力。

6. 为什么要把传感器的特性分为静态特性和动态特性?传感器所测量的非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。

由于输入量的状态不同，传感器所呈现出来的输入—输出特性也不同，因此存在所谓的静态特性和动态特性。

第2章电阻式传感器1. 如何用电阻应变计构成应变式传感器?电阻应变计把机械应变信号转换成ΔR/R后，由于应变量及其应变电阻变化一般都很微小，既难以直接精确测量，又不便直接处理。

因此，必须采用转换电路或仪器，把应变计的ΔR/R变化转换成电压或电流变化（通常采用电桥电路实现这种转换。

根据电源的不同，电桥分直流电桥和交流电桥）。

2. 金属电阻应变片测量外力的原理是什么？金属电阻应变片的工作原理是基于金属导体的应变效应，即金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象。

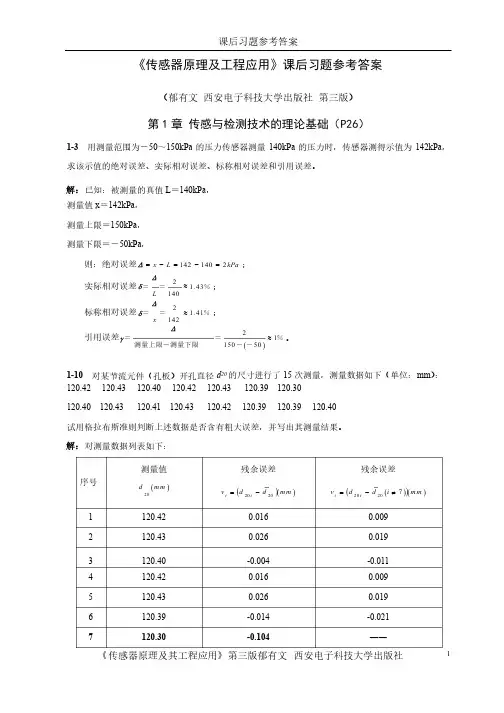

《传感器原理及工程应用》课后习题参考答案（郁有文 西安电子科技大学出版社 第三版）第1章 传感与检测技术的理论基础（传感与检测技术的理论基础（P26P26P26））1-3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知：被测量的真值L ＝140kPa ， 测量值x ＝142kPa ， 测量上限＝150kPa ， 测量下限＝－50kPa ，则：绝对误差kPaL x 2140142=-=-=D；实际相对误差％＝＝4311402.L »D d ； 标称相对误差％＝＝4111422.x »D d ；引用误差()％－－＝测量上限－测量下限＝1501502»Dg 。

1-10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）： 120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40 试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：对测量数据列表如下：序号序号测量值测量值()m m d20残余误差残余误差()()m m d d v i i 2020-= 残余误差残余误差()()()m m i d d v i i 72020¹-=1 120.42 0.016 0.009 2 120.43 0.026 0.019 3 120.40 -0.004 -0.011 4 120.42 0.016 0.009 5 120.43 0.026 0.019 6 120.39 -0.014 -0.021 7 120.30 -0.104 ――8 120.40 -0.004 -0.011 9 120.43 0.026 0.019 10 120.41 0.006 -0.001 11 120.43 0.026 0.019 12 120.42 0.016 0.009 13 120.39 -0.014 -0.021 14 120.39 -0.014 -0.021 15 120.40 -0.004 -0.011 m m.d40412020=()m m .i d411120720=¹ m m.v i i d 03270115151220=-=å=sm m.G d 0788020=sm m.vi id016101147220=-=å¹s m m.G d 0382020=sv n 14n14d，A¢A12合成后绝对误差W D D D 5.02221112212=÷÷øöççèæ++÷÷øöççèæ+=R RR R R RR R R，相对误差%2.0==RR RD d 。

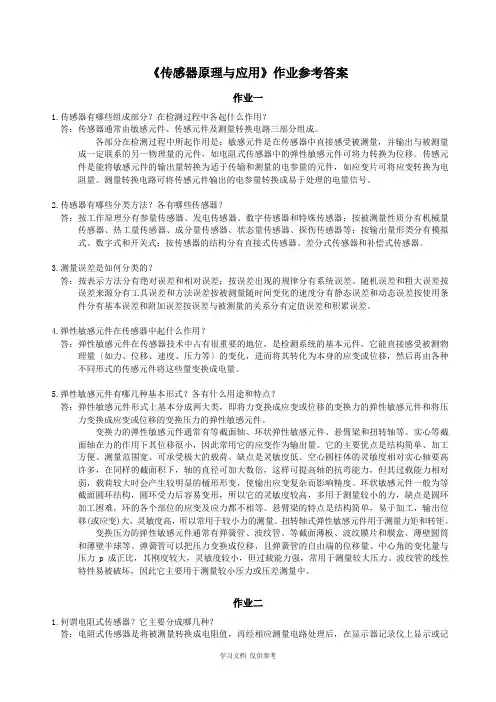

《传感器原理与应用》作业参考答案作业一1.传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。

2.传感器有哪些分类方法？各有哪些传感器？答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。

3.测量误差是如何分类的？答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。

4.弹性敏感元件在传感器中起什么作用？答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量〔如力、位移、速度、压力等〕的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。

5.弹性敏感元件有哪几种基本形式？各有什么用途和特点？答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。

变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。

实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。

它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。

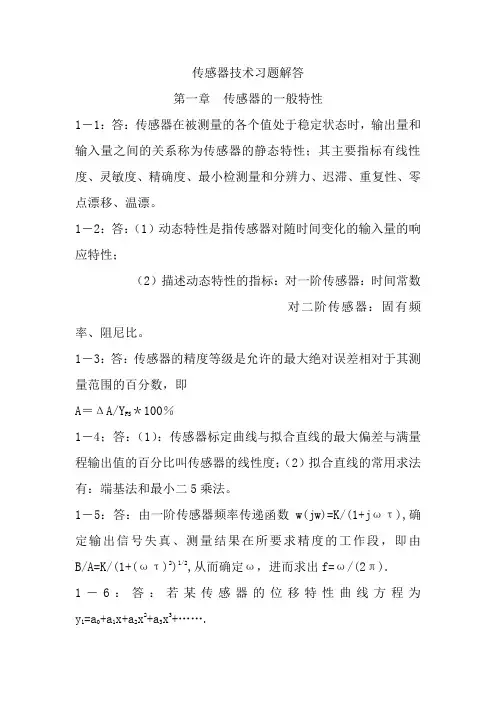

传感器技术习题解答第一章传感器的一般特性1－1：答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

1－2：答：（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）描述动态特性的指标：对一阶传感器：时间常数对二阶传感器：固有频率、阻尼比。

1－3：答：传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A＝ΔA/Y FS＊100％1－4；答：（1）：传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；（2）拟合直线的常用求法有：端基法和最小二5乘法。

1－5：答：由一阶传感器频率传递函数w(jw)=K/(1+jωη),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωη)2)1/2,从而确定ω，进而求出f=ω/(2π).1－6：答：若某传感器的位移特性曲线方程为y1=a0+a1x+a2x2+a3x3+…….让另一传感器感受相反方向的位移，其特性曲线方程为y2=a0－a1x＋a2x2－a3x3＋……，则Δy=y1－y2=2(a1x+a3x3+ a5x5……),这种方法称为差动测量法。

其特点输出信号中没有偶次项，从而使线性范围增大，减小了非线性误差，灵敏度也提高了一倍，也消除了零点误差。

1－7：解：Y FS=200-0=200由A=ΔA/Y FS＊100％有A＝4/200＊100％＝2％。

精度特级为2.5级。

1－8：解：根据精度定义表达式：A＝ΔA/Ay FS*100%,由题意可知：A＝1.5％，Y FS＝100所以ΔA＝A Y FS＝1.5因为 1.4＜1.5所以合格。

1－9：解：Δhmax＝103－98＝5Y FS＝250－0＝250故δH＝Δhmax/Y FS*100%＝2%故此在该点的迟滞是2％。

1－10：解：因为传感器响应幅值差值在10％以内，且Wη≤0.5，W≤0.5/η，而w=2πf,所以 f=0.5/2πη≈8Hz即传感器输入信号的工作频率范围为0∽8Hz1－11解：（1）切线法如图所示，在x=0处所做的切线为拟合直线，其方程为：Y ＝a0+KX，当x=0时，Y＝1，故a0＝1，又因为dY/dx＝1/(2(1+x)1/2)|x=0＝1/2＝K故拟合直线为：Y＝1＋x/2最大偏差ΔYmax在x=0.5处，故ΔYmax＝1＋0.5/2-（1＋0.5）1/2＝5/4－（3/2）1/2＝0.025Y FS＝（1＋0.5/2）-1＝0.25故线性度δL＝ΔYmax/ Y FS＊100％＝0.025/0.25＊100％＝0.10＊100％＝10％（2）端基法：设Y的始点与终点的连线方程为Y＝a0+KX因为x=0时，Y＝1，x=0.5时，Y＝1.225，所以a0=1,k=0.225/0.5=0.45而由 d(y-Y)/dx=d(（1＋x）1/2-(1+0.45x))/dx=-0.45+1/(2（1＋x）1/2)＝0有-0.9（1＋x）1/2＋1＝0（1/0.9）2＝1+xx=0.234ΔYmax=[（1＋x）1/2-(1+0.45x)]|x=0.234=1.11-1.1053=0.0047Y FS＝1+0.45*0.5-1＝0.225δL端基＝ΔYmax/ Y FS＊100％＝0.0047/0.225＊100％＝2.09％（3）最小二＊法由公式()()xykninkniaxxyxxyxxxyxyxaiiiiiiiiiii*4695.00034.14695.005.1506.100365.1055.0*625.2751.1*65.1*691.60034.105.168.36265.255.0*625.255.0*691.65.1*751.1)**)22222((+==--=--==--=--=-∑∑-∑=-∑-∑=∑∑∑∑∑∑由d(y-Y)/dx=d(（1＋x）1/2-(1.0034+0.4695＊x))/dx=-0.4695+1/(2（1＋x）1/2)＝0有x=1/(0.939)2-1=0.134ΔYmax=[（1＋x）1/2-(1.0034+0.4695x)]|x=0.234=1.065-1.066=-0.001Y FS ＝1.0034+0.4695x-1.0034＝0.235 δL 二＊法＝ΔYmax/ Y FS ＊100％＝0.001/0.235＊100％＝0.0042＊100％＝0.42％1－12:解：此为一阶传感器，其微分方程为a 1dy/dx+a 0y=b 0x 所以 时间常数η＝a 1/a 0=10sK=b 0/a 0=5*10-6V/Pa1- 13：解：由幅频特性有：()=+=⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-ωωξωωω04021/2221K A ()()3125.1arctan 36.016.0*7.0*2arctan 012arctan 947.07056.01*42120222264.010006007.010006001-=--=-⎪⎪⎭⎫⎝⎛-==+=+⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛-ωωωωξωϕ1- 14:解：由题意知：()()()max minmax3%H j H j H j ωωω-<因为最小频率为W=0，由图1-14知，此时输出的幅频值为│H （jw ）│/K=1，即│H （jw ）│=K()maxmax 013%0.9719.3620.97KK kHz H j ωωω∴-<<<⎛<= ⎝1- 15解：由传感器灵敏度的定义有： K ＝m mv mmv x y μμ/51050==∆∆ 若采用两个相同的传感器组成差动测量系统时，输出仅含奇次项，且灵敏度提高了2倍，为20mv/μm.第二章 应变式传感器2－1：答：（1）金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。

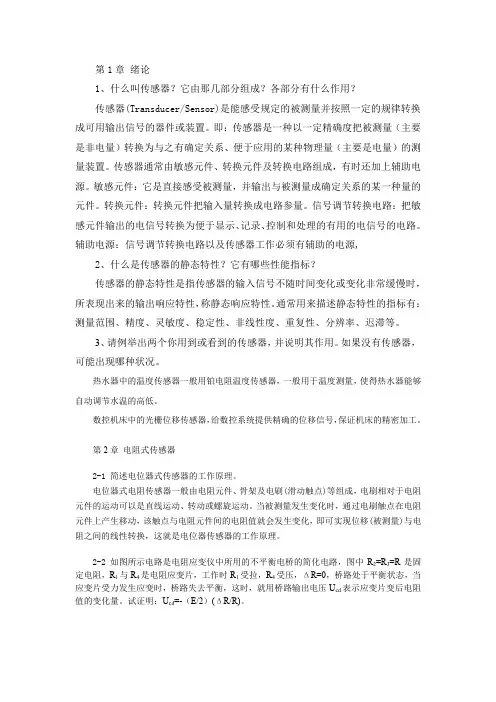

第1章绪论1、什么叫传感器？它由那几部分组成？各部分有什么作用？传感器(Transducer/Sensor)是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

即：传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。

传感器通常由敏感元件、转换元件及转换电路组成，有时还加上辅助电源。

敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一种量的元件。

转换元件：转换元件把输入量转换成电路参量。

信号调节转换电路：把敏感元件输出的电信号转换为便于显示、记录、控制和处理的有用的电信号的电路。

辅助电源：信号调节转换电路以及传感器工作必须有辅助的电源,2、什么是传感器的静态特性？它有哪些性能指标？传感器的静态特性是指传感器的输入信号不随时间变化或变化非常缓慢时，所表现出来的输出响应特性，称静态响应特性。

通常用来描述静态特性的指标有：测量范围、精度、灵敏度、稳定性、非线性度、重复性、分辨率、迟滞等。

3、请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，可能出现哪种状况。

热水器中的温度传感器一般用铂电阻温度传感器，一般用于温度测量，使得热水器能够自动调节水温的高低。

数控机床中的光栅位移传感器，给数控系统提供精确的位移信号，保证机床的精密加工。

第2章电阻式传感器2-1 简述电位器式传感器的工作原理。

电位器式电阻传感器一般由电阻元件、骨架及电刷(滑动触点)等组成，电刷相对于电阻元件的运动可以是直线运动、转动或螺旋运动。

当被测量发生变化时，通过电刷触点在电阻元件上产生移动，该触点与电阻元件间的电阻值就会发生变化，即可实现位移(被测量)与电阻之间的线性转换，这就是电位器传感器的工作原理。

2-2 如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路，图中R2=R3=R是固定电阻，R1与R4是电阻应变片，工作时R1受拉，R4受压，ΔR=0，桥路处于平衡状态，当应变片受力发生应变时，桥路失去平衡，这时，就用桥路输出电压U cd表示应变片变后电阻值的变化量。

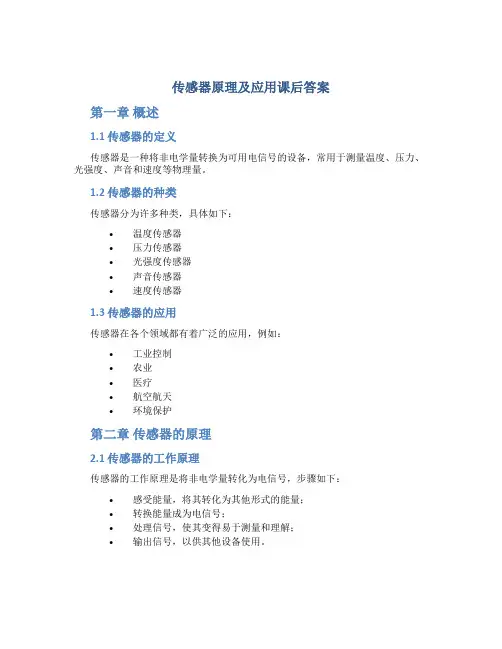

传感器原理及应用课后答案第一章概述1.1 传感器的定义传感器是一种将非电学量转换为可用电信号的设备，常用于测量温度、压力、光强度、声音和速度等物理量。

1.2 传感器的种类传感器分为许多种类，具体如下：•温度传感器•压力传感器•光强度传感器•声音传感器•速度传感器1.3 传感器的应用传感器在各个领域都有着广泛的应用，例如：•工业控制•农业•医疗•航空航天•环境保护第二章传感器的原理2.1 传感器的工作原理传感器的工作原理是将非电学量转化为电信号，步骤如下：•感受能量，将其转化为其他形式的能量；•转换能量成为电信号；•处理信号，使其变得易于测量和理解；•输出信号，以供其他设备使用。

根据传感器的作用和特点，可将传感器分为以下几类：•光电传感器•电容传感器•感应传感器•电磁传感器2.3 传感器的性能指标常用的传感器性能指标有以下几个：•精确度•灵敏度•稳定性•量程•带宽第三章常见传感器技术及应用3.1 温度传感器温度传感器常用于测量物体的温度，分为以下几种：•热电传感器•热敏电阻传感器•热电偶传感器3.2 压力传感器压力传感器常用于测量物体的压力大小，由以下几种：•压阻式传感器•容积式传感器•电感式传感器3.3 光强度传感器光强度传感器可用于测量光的强度，常用于以下领域：•光学仪器•汽车•家用电器声音传感器可测量声音的大小和强度，在以下领域应用广泛：•通讯•电视和电影制作•医疗3.5 速度传感器速度传感器用于测量物体的速度大小，常见于以下场景：•汽车•飞机•电梯结语传感器是现代生活中不可或缺的重要组成部分，在工业、医疗、环保等多个领域发挥着重要作用。

理解传感器的原理和应用，有助于更好地掌握现代科技的发展方向。

2-4、现有栅长为3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%，欲用来测量泊松比μ=的铝合金构件在单向应力状态下的应力分布(其应力分布梯度较大)。

试问：应选用哪一种应变计为什么答：应选用栅长为5mm 的应变计。

由公式ρρεμd RdRx ++=)21(和[]x m x K C RdRεεμμ=-++=)21()21(知应力大小是通过测量应变片电阻的变化率来实现的。

电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。

一般金属μ≈，因此(1+2μ)≈；后部分为电阻率随应变而变的部分。

以康铜为例，C ≈1，C(1-2μ)≈，所以此时K0=Km ≈。

显然，金属丝材的应变电阻效应以结构尺寸变化为主。

从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。

2-5、现选用丝栅长10mm 的应变计检测弹性模量E=2×1011N/m 2、密度ρ=cm 3的钢构件承受谐振力作用下的应变，要求测量精度不低于%。

试确定构件的最大应变频率限。

答：机械应变波是以相同于声波的形式和速度在材料中传播的。

当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而为应变计所响应时，就会有时间的迟后。

应变计的这种响应迟后对动态(高频)应变测量，尤会产生误差。

由][]e l vf e l l 66max max ππλ<=<或式中v 为声波在钢构件中传播的速度；又知道声波在该钢构件中的传播速度为：kgm m N E336211108.710/102--⨯⨯⨯⨯==ρν;s m kg s m Kg /10585.18.7/8.91024228⨯=⨯⨯⨯=；可算得kHz msm e l v f 112%5.061010/10585.1||634max =⨯⨯⨯==-π。

2-6、为什么常用等强度悬臂梁作为应变式传感器的力敏元件 现用一等强度梁：有效长l =150mm ，固支处宽b=18mm ，厚h=5mm ，弹性模量E=2×105N/mm 2，贴上4片等阻值、K=2的电阻应变计，并接入四等臂差动电桥构成称重传感器。

第一章习题答案1-1．什么是传感器？解：传感器是一种利用各种物理效应、化学效应（或反应）以及生物效应实现非电量到电量转换的装置或器件，以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务。

1-2.传感器特性在检测系统中起到什么作用？解：传感器是检测系统与被测对象直接发生联系的器件或装置，它的作用是感受指定被测参量的变化并按照一定的规律将其转化成一个相应的便于传递的输出信号。

传感器作为检测系统的信号源，其性能的好坏将直接影响到检测系统的精度和其他指标。

1-3. 它由哪几个部分组成？说明各部分的作用？解：传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

1-4．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

5）传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。

漂移包括零点漂移和灵敏度漂移等。

传感器的动态特性是指其输出对随时间变化的输入量的响应特性：频率响应、时间常数、固有频率和阻尼比等。

习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

第1章传感器的技术根底1.传感器的定义是什么？答：传感器最早来自于“sensor〞一词，就是感觉的意思。

随着传感器技术的开展，在工程技术领域中，传感器被认为是生物体的工程模拟物。

而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感〞到，会“传〞到的功能。

传感器是获取信息的一种装置，其定义可分为广义和狭义两种。

广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。

这里的“可用信号〞是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。

狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。

按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成〞。

国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。

美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件〞。

传感器也称为变换器、换能器或探测器。

如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。

2.简述传感器的主要分类方法。

答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。

(2)按输入信息分类。

传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器等。

这种分类对传感器的应用很方便。

(3)按应用X围分类。

根据传感器的应用X围的不同，通常分为工业用、民用、科研用、医用、军用传感器等。

按具体使用场合，还可分为汽车用、舰船用、航空航天用传感器等。

如果根据使用目的的不同，还可分为计测用、监测用、检查用、控制用、分析用传感器等。

传感器习题集及答案第01章检测与传感器基础1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3 简述传感器主要发展趋势1.3答：数字化、集成化、智能化、网络化等。

1.4传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.4答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。

人们根据传感器的静特性来选择合适的传感器。

1.5传感器的线性度是如何确定的？确定拟合直线有哪些方法？传感器的线性γ表征了什么含义？为什么不能笼统的说传感器的线性度是多少。

1.5答：度L1）实际传感器有非线性存在，线性度是将近似后的拟合直线与实际曲线进行比较，其中存在偏差，这个最大偏差称为传感器的非线性误差，即线性度，2）选取拟合的方法很多，主要有：理论线性度(理论拟合)；端基线性度(端点连线拟合)；独立线性度(端点平移拟合)；最小二乘法线性度。

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。

3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。

4. 测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。

2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。

作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。

直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。

2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。

3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。

4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。

5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。

7、二、计算分析题1 说明电阻应变测试技术具有的独特优点。

(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。
