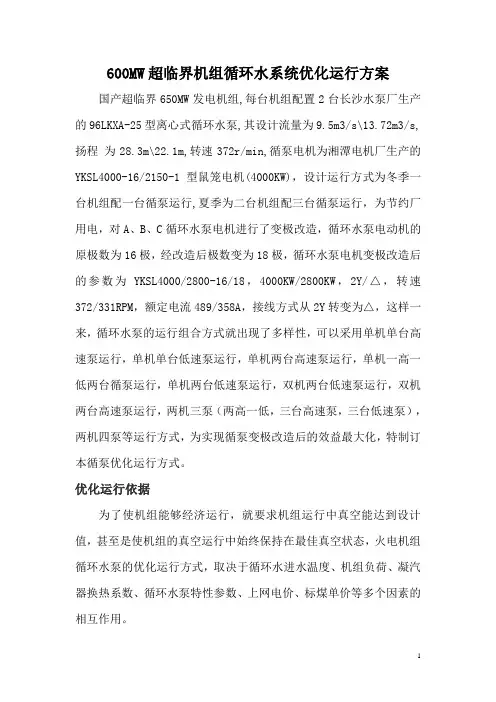

600MW超临界火电机组循环水系统优化运行

600MW超临界机组循环水系统优化运行方案国产超临界650MW发电机组,每台机组配置2台长沙水泵厂生产的96LKXA-25型离心式循环水泵,其设计流量为9.5m3/s\13.72m3/s,扬程为28.3m\22.1m,转速372r/min,循泵电机为湘潭电机厂生产的YKSL4000-16/2150-1型鼠笼电机(4000KW)，设计运行方式为冬季一台机组配一台循泵运行,夏季为二台机组配三台循泵运行，为节约厂用电，对A、B、C循环水泵电机进行了变极改造，循环水泵电动机的原极数为16极，经改造后极数变为18极，循环水泵电机变极改造后的参数为YKSL4000/2800-16/18，4000KW/2800KW，2Y/△，转速372/331RPM，额定电流489/358A，接线方式从2Y转变为△，这样一来，循环水泵的运行组合方式就出现了多样性，可以采用单机单台高速泵运行，单机单台低速泵运行，单机两台高速泵运行，单机一高一低两台循泵运行，单机两台低速泵运行，双机两台低速泵运行，双机两台高速泵运行，两机三泵（两高一低，三台高速泵，三台低速泵），两机四泵等运行方式，为实现循泵变极改造后的效益最大化，特制订本循泵优化运行方式。

优化运行依据为了使机组能够经济运行，就要求机组运行中真空能达到设计值，甚至是使机组的真空运行中始终保持在最佳真空状态，火电机组循环水泵的优化运行方式，取决于循环水进水温度、机组负荷、凝汽器换热系数、循环水泵特性参数、上网电价、标煤单价等多个因素的相互作用。

在相同的负荷及循环水进水温度下，增加循环水泵的运行台数，会使循环水流量增加、凝汽器循环水温升降低，提高机组真空，降低供电煤耗率，节省燃料费用；同时也会使厂用电功率增加，机组供电量减少，电费收入也减少。

因此，对整机效益来讲，循环水泵运行台数的增加既有好的影响又有坏的影响，如何使整机效益最大，需要通过不同运行方式测试比较得到。

机组循环水系统优化运行，即是为了确定在不同负荷、循环水温条件下采用何种循环水泵运行组合方式，降低厂用电率，不但是节能降耗的重要工作，同时也为机组的经济、稳定运行提供了保证。

宁德600MW超临界锅炉运行说明书

5
3、蒸汽吹管
3.1 概述新建电站锅炉投运前必须进行过热器、再热器及其管道系统的蒸汽吹扫。目的是去除在制造和安装期间产生的任何杂质（磨屑、金属切割物、焊渣、轧制氧化皮等）。 3.2 吹管范围 1）从分离器到末级过热器出口集箱的过热器系统 2）主蒸汽管道 3）高压旁路管道 4）冷段再热器管道 5）从冷段再热器入口集箱到热段再热器出口集箱的再热器系统 6）热段再热器管道 7）小汽轮机进汽管道及其它管道 3.3 吹管系数为了达到有效的吹扫，吹管时被吹扫表面所受的作用力必须大于锅炉最大连续出力（BMCR）下蒸汽对表面的作用力。作用力越大吹管越有效。吹管系数定义为吹扫工况和 BMCR 工况下蒸汽动量之比。 “火电机组启动蒸汽吹管导则”规定，吹管时应保证被吹扫系统中各处的吹管系数均应大于 1。 3.4 两种吹管方式及其比较蒸汽吹管有降压吹管和稳压吹管两种方式。国内直流锅炉通常采用稳压吹管方式。以内置式汽水分离器出口压力为吹管压力，控制在 5~5.5MPa。采用动量计算的方法，在保证被吹扫系统各段吹管系数 K＞1 的前提下，得出在选定吹管蒸汽压力下的吹管蒸汽流量。稳压吹管操作简便，运行工况稳定，受热面承受较小的热冲击，且可以油煤混烧而节省了燃油，降低了吹管成本。稳压吹管每次吹管的持续时间取决于储备的除盐水量。稳压吹管锅炉的输入热负荷较高，为此要注意控制炉膛出口烟温，防止过热器和再热器超温。降压吹管多用在汽包锅炉上。直流锅炉水容积和热容量较小，降压吹管每次持续时间不到 1 分钟，必须采用价格昂贵的快速启闭的临冲门。此外，吹管时要求锅炉熄火，循环泵停运，操作繁琐。
4
2.7 清洗流速和水容积表 1 的数据是基于 HG-1900/25.4-YM4 型锅炉的设计。清洗水容积还应考虑锅炉本体外的一些设备，如除氧器、清洗水箱、临时管道等，适当增加一些余量。表1 部件名称主给水管道省煤器省煤器下水管螺旋管水冷壁垂直管水冷壁折焰角水平烟道侧墙启动分离器贮水箱溢流管再循环管材质 WB36 SA-210C SA-106C SA-213T12 SA-213T12 SA-213T12 WB36 WB36 SA-210C WB36 清洗流速和水容积管径 mm φ508×45 φ44.5×6 φ559×80 φ38×6.5 φ31.8×5.5 φ44.5×6.1 φ610×65 φ610×65 φ324×55 φ457×60 水容积 3 m 68

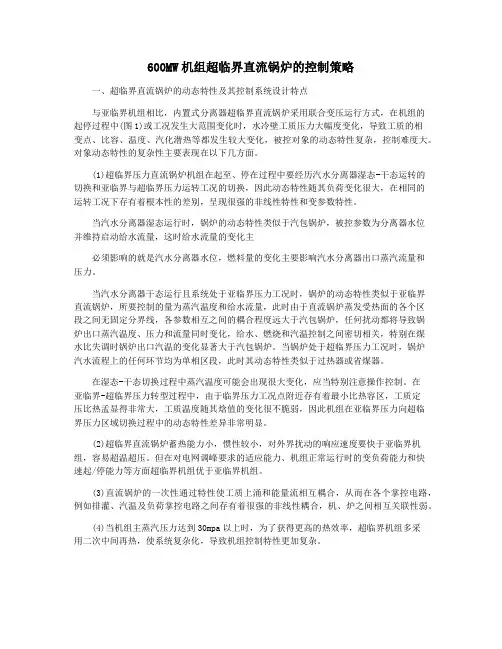

600MW机组超临界直流锅炉的控制策略

600MW机组超临界直流锅炉的控制策略一、超临界直流锅炉的动态特性及其控制系统设计特点与亚临界机组相比，内置式分离器超临界直流锅炉采用联合变压运行方式，在机组的起停过程中(图1)或工况发生大范围变化时，水冷壁工质压力大幅度变化，导致工质的相变点、比容、温度、汽化潜热等都发生较大变化，被控对象的动态特性复杂，控制难度大。

对象动态特性的复杂性主要表现在以下几方面。

(1)超临界压力直流锅炉机组在起至、停在过程中要经历汽水分离器湿态-干态运转的切换和亚临界与超临界压力运转工况的切换，因此动态特性随其负荷变化很大，在相同的运转工况下存有着根本性的差别，呈现很强的非线性特性和变参数特性。

当汽水分离器湿态运行时，锅炉的动态特性类似于汽包锅炉，被控参数为分离器水位并维持启动给水流量，这时给水流量的变化主必须影响的就是汽水分离器水位，燃料量的变化主要影响汽水分离器出口蒸汽流量和压力。

当汽水分离器干态运行且系统处于亚临界压力工况时，锅炉的动态特性类似于亚临界直流锅炉，所要控制的量为蒸汽温度和给水流量，此时由于直流锅炉蒸发受热面的各个区段之间无固定分界线，各参数相互之间的耦合程度远大于汽包锅炉，任何扰动都将导致锅炉出口蒸汽温度、压力和流量同时变化，给水、燃烧和汽温控制之间密切相关，特别在煤水比失调时锅炉出口汽温的变化显著大于汽包锅炉。

当锅炉处于超临界压力工况时，锅炉汽水流程上的任何环节均为单相区段，此时其动态特性类似于过热器或省煤器。

在湿态-干态切换过程中蒸汽温度可能会出现很大变化，应当特别注意操作控制。

在亚临界-超临界压力转型过程中，由于临界压力工况点附近存有着最小比热容区，工质定压比热孟显得非常大，工质温度随其焓值的变化很不脆弱，因此机组在亚临界压力向超临界压力区域切换过程中的动态特性差异非常明显。

(2)超临界直流锅炉蓄热能力小，惯性较小，对外界扰动的响应速度要快于亚临界机组，容易超温超压。

但在对电网调峰要求的适应能力、机组正常运行时的变负荷能力和快速起/停能力等方面超临界机组优于亚临界机组。

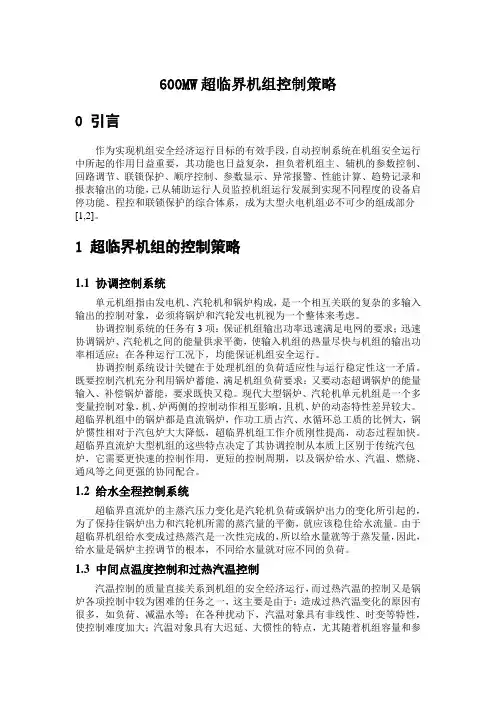

600MW超临界机组控制策略

600MW超临界机组控制策略0 引言作为实现机组安全经济运行目标的有效手段，自动控制系统在机组安全运行中所起的作用日益重要，其功能也日益复杂，担负着机组主、辅机的参数控制、回路调节、联锁保护、顺序控制、参数显示、异常报警、性能计算、趋势记录和报表输出的功能，已从辅助运行人员监控机组运行发展到实现不同程度的设备启停功能、程控和联锁保护的综合体系，成为大型火电机组必不可少的组成部分[1,2]。

1 超临界机组的控制策略1.1 协调控制系统单元机组指由发电机、汽轮机和锅炉构成，是一个相互关联的复杂的多输入输出的控制对象，必须将锅炉和汽轮发电机视为一个整体来考虑。

协调控制系统的任务有3项：保证机组输出功率迅速满足电网的要求；迅速协调锅炉、汽轮机之间的能量供求平衡，使输入机组的热量尽快与机组的输出功率相适应；在各种运行工况下，均能保证机组安全运行。

协调控制系统设计关键在于处理机组的负荷适应性与运行稳定性这一矛盾。

既要控制汽机充分利用锅炉蓄能，满足机组负荷要求；又要动态超调锅炉的能量输入、补偿锅炉蓄能，要求既快又稳。

现代大型锅炉、汽轮机单元机组是一个多变量控制对象，机、炉两侧的控制动作相互影响，且机、炉的动态特性差异较大。

超临界机组中的锅炉都是直流锅炉，作功工质占汽、水循环总工质的比例大，锅炉惯性相对于汽包炉大大降低，超临界机组工作介质刚性提高，动态过程加快。

超临界直流炉大型机组的这些特点决定了其协调控制从本质上区别于传统汽包炉，它需要更快速的控制作用，更短的控制周期，以及锅炉给水、汽温、燃烧、通风等之间更强的协同配合。

1.2 给水全程控制系统超临界直流炉的主蒸汽压力变化是汽轮机负荷或锅炉出力的变化所引起的，为了保持住锅炉出力和汽轮机所需的蒸汽量的平衡，就应该稳住给水流量。

由于超临界机组给水变成过热蒸汽是一次性完成的，所以给水量就等于蒸发量，因此，给水量是锅炉主控调节的根本，不同给水量就对应不同的负荷。

1.3 中间点温度控制和过热汽温控制汽温控制的质量直接关系到机组的安全经济运行，而过热汽温的控制又是锅炉各项控制中较为困难的任务之一，这主要是由于：造成过热汽温变化的原因有很多，如负荷、减温水等；在各种扰动下，汽温对象具有非线性、时变等特性，使控制难度加大；汽温对象具有大迟延、大惯性的特点，尤其随着机组容量和参数的提高，蒸汽过热受热面比例加大，使迟延和惯性更大，进一步加大了控制的难度。

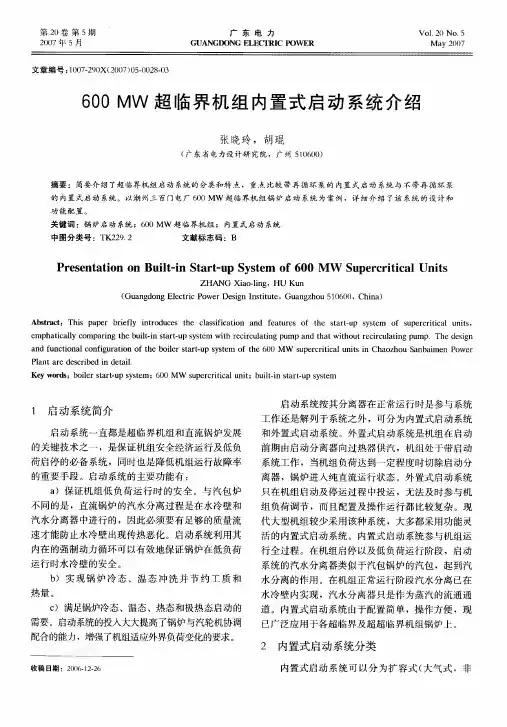

600MW超临界机组内置式启动系统介绍

济性指标、机组的操作运行手段、机组的检修维护
制度都将是影响启动系统配置的主要因素。只有充分考虑这些因素之后才能够对启动系统及其功能做出合理的优化设计。
２内置式启动系统分类
内置式启动系统可以分为扩容式（大气式，非
第５期
张晓玲等：０ＭＷ超临界机组内置式启动系统介绍６
大气式两种）启动系统、带启动疏水热交换器的启动系统以及带再循环泵的启动系统。大气扩容式启动系统是将机组启动期间汽水分离器中的疏水先进行扩容器扩容，扩容后的二次蒸汽直接排人大气，二次疏水由疏水泵直接打人凝汽器。这种启动方式低负荷运行能力以及适应机组频繁启动的能力均较差，会损失部分工质以及全部热量。带启动疏水热交换器的启动系统是在高压加热器与省煤器之间增加一个启动疏水热交换器。汽水分离器内的疏水首先对高压给水进行加热以提高给水温度，然后被排人除氧器或凝汽器中。该类系统适应机组低负荷及频繁启动的能力均较高，但由于涉及到的设备较多，系统复杂，运行操作也较为烦琐，应用较少。上述两类启动系统均没有配置启动再循环泵，锅炉强制流动的动力均来自机组配置的电动给水启动泵。带再循环泵的启动系统是超临界直流锅炉较常配置的一种系统。该系统结合锅炉冷态启动和热态启动的特点，通过设置单独的启动循环泵实现不同阶段对工质和热量最大程度的回收利用。
升温升压到汽水分离器内只有干蒸汽通过时启动系统工作结束，此时再循环泵及水位控制阀均关闭，锅炉进人直流运行状态。带再循环泵的启动系统在锅炉整个启动运行过程中均不脱离系统，在启动初期和低负荷运行阶段均可及时切人，保障了超临界直流锅炉启动的安全。目前国外大部分机组均采用此类启动系统，国内几大主要的锅炉制造厂家也已经采纳了该系统作为锅炉的启动系统。

600 MW超临界直流锅炉不投运锅炉循环泵启动控制

Ｐａｔｎｌｚｓｉｅｔｈｔｒｍｅｈｄｏｉｒｗｉｈｆｒｅｉｃｌｔｎｓａｔｐｓｓｅｗｈｃｓｉｃｐｂｅｏｌｎ，ａａｙｅｎｄｐｈｔｅｓａｔｔｏｆｂｏｌｔｏｃｄｃｒｕａｉｔｒｕｙｔｍｉｈｉｎａａｌｆｅｏｅａｌｎｉｃｌｔｎｕｅａｓｆｆｕｔｒｐｓｓｔｅｍｅｓｒｓｓｃｓｗｏｋｎｄｕｒｃｃｅｗｉｒｉｎｂｉｇｃｒｕａｉｇｐｍｐｂｃｕｅｏａｌ，ｐｏｏｅｈａｕｅｕｈａｒｉｇｍｅｉｍｅｙｌｔｄａｎｈｌｈｔｎ，ｆｅｔｒｒｄｃｉ，ｉｕｐｒｔｏｎｅｖｌｔ．ｅｉｓｔｅｆａｉｉｙｏｓａｕｅｎｆｓａｋｅｄｗａｅｅｕｔｎｏｌｇｎｏｅａｉｎｂｙｉｔｒａｓｅｃ，ｖｒｆｅｈｅｓｂｌｔｆｔｅｅｍｅｓｒｓｉａｏｉｉｈ
浙江电力
３２
Ｚ［ＩＮＬＣＲＣＰＷＥＨＪＧＥＥＴＩＯＲＥＡ
２１第１００年０期
６０ＭＷ超临界直流锅炉不投运锅炉０循环泵启动控制
李彦猛，许五洲
（江浙能兰溪发电有限责任公司，浙江浙
摘
组启动及低负荷运行的要求。采用锅炉循环泵可
减少工质损失及热量损失，提高电厂的经济性，
同时可减少启动时对锅炉的热冲击。兰溪发电厂

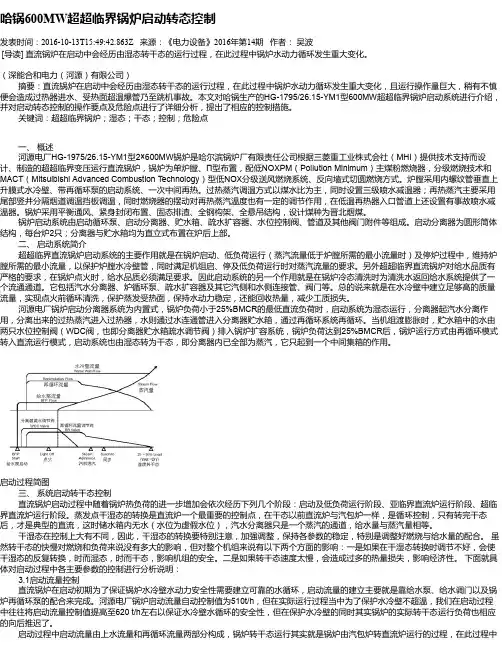

哈锅600MW超超临界锅炉启动转态控制

哈锅600MW超超临界锅炉启动转态控制发表时间：2016-10-13T15:49:42.863Z 来源：《电力设备》2016年第14期作者：吴波[导读] 直流锅炉在启动中会经历由湿态转干态的运行过程，在此过程中锅炉水动力循环发生重大变化。

（深能合和电力（河源）有限公司）摘要：直流锅炉在启动中会经历由湿态转干态的运行过程，在此过程中锅炉水动力循环发生重大变化，且运行操作量巨大，稍有不慎便会造成过热器进水、受热面超温爆管乃至跳机事故。

本文对哈锅生产的HG-1795/26.15-YM1型600MW超超临界锅炉启动系统进行介绍，并对启动转态控制的操作要点及危险点进行了详细分析，提出了相应的控制措施。

关键词：超超临界锅炉；湿态；干态；控制；危险点一、概述河源电厂HG-1975/26.15-YM1型2×600MW锅炉是哈尔滨锅炉厂有限责任公司根据三菱重工业株式会社（MHI）提供技术支持而设计、制造的超超临界变压运行直流锅炉，锅炉为单炉膛、Π型布置，配低NOXPM（Pollution Minimum）主煤粉燃烧器，分级燃烧技术和MACT（Mitsuibishi Advanced Combustion Technology）型低NOX分级送风燃烧系统、反向墙式切圆燃烧方式。

炉膛采用内螺纹管垂直上升膜式水冷壁、带再循环泵的启动系统、一次中间再热。

过热蒸汽调温方式以煤水比为主，同时设置三级喷水减温器；再热蒸汽主要采用尾部竖井分隔烟道调温挡板调温，同时燃烧器的摆动对再热蒸汽温度也有一定的调节作用，在低温再热器入口管道上还设置有事故喷水减温器。

锅炉采用平衡通风、紧身封闭布置、固态排渣、全钢构架、全悬吊结构，设计煤种为晋北烟煤。

锅炉启动系统由启动循环泵、启动分离器、贮水箱、疏水扩容器、水位控制阀、管道及其他阀门附件等组成。

启动分离器为圆形筒体结构，每台炉2只；分离器与贮水箱均为直立式布置在炉后上部。

二、启动系统简介超超临界直流锅炉启动系统的主要作用就是在锅炉启动、低负荷运行（蒸汽流量低于炉膛所需的最小流量时）及停炉过程中，维持炉膛所需的最小流量，以保护炉膛水冷壁管，同时满足机组启、停及低负荷运行时对蒸汽流量的要求。

600MW超临界机组锅炉启动系统特点与运行控制研究

600MW超临界机组锅炉启动系统特点与运行控制研究发表时间：2018-05-11T16:12:47.447Z 来源：《电力设备》2017年第36期作者：令狐绍伟[导读] 摘要：文章基于600MW超临界机组介绍其汽包锅炉与直流锅炉启动系统的特点，并重点分析锅炉启动前的水冲洗阶段、碱洗和酸洗阶段、热态冲洗和吹管阶段以及干湿态转换阶段的运行控制措施。

（贵州兴义电力发展有限公司贵州省兴义市 562400）摘要：文章基于600MW超临界机组介绍其汽包锅炉与直流锅炉启动系统的特点，并重点分析锅炉启动前的水冲洗阶段、碱洗和酸洗阶段、热态冲洗和吹管阶段以及干湿态转换阶段的运行控制措施。

关键词：600MW超临界机组；锅炉；启动系统1引言随着我国国民经济的发展，人们对于电力能源的需求量不断增加，而且随着能源紧缺和环境恶化问题的不断加剧，我国针对电力行业也加速了能源结构调整和电力企业改革。

对于燃煤火电厂来说，目前主要的发展方向就是发展大容量的超临界以及超超临界机组，其较强的负荷适应性和较高的经济性，符合我国建设资源节约型和环境友好型社会的要求。

超临界直流炉和汽包炉在结构、运行特性和控制方式上有着较大的不同，需要对600MW超临界机组锅炉启动系统特点和运行控制进行研究和讨论。

2 600MW超临界机组锅炉启动系统特点直流锅炉的构造与汽包锅炉不同，其构造中没有汽包的存在，其炉内工质的流动主要依靠水泵的压力作用，由于没有汽包的存在，炉内的水、汽水混合物以及蒸汽会在此压力作用下一次性全部通过受热面。

所以在直流锅炉点火启动时，为了确保启动安全，必须要保证炉膛水冷壁管内的流量应大于最小流量值，从而确保流动的稳定性和确保水冷壁管壁温度在允许的范围之内。

此外，一旦锅炉在启动过程中，以及运行中的产汽量低于最小流量值时，为了防止多余的水进入过热器系统中，还需要在过热器之前增加一个启动旁路系统中将多余的水排掉。

综上所述，对于直流锅炉来说，其启动系统的主要作用就是在锅炉启停以及低负荷的运行过程中，为了确保炉膛内的流量并对水冷壁管进行保护，同时还需要满足机组启停以及低负荷运行时对蒸汽流量的要求。

600MW超(超)临界直流锅炉概述

600MW超（超）临界
直流锅炉
概述
600MW超（超）临界直流锅炉概述
锅炉：高效超超临界变压直流运行、单炉膛、一次再热、平衡通风、露天岛式布置、固态排渣、全钢构架、全悬吊结构、对冲燃烧方式（四角切圆燃烧方式）、Π型锅炉，采用三分仓回转式空预器，取消增压风机，引风机与增压风机合并。
600MW超（超）临界直流锅炉概述
你学会了吗？
直流锅炉依靠给水泵的压头将锅炉给水一次通过预热、蒸发、过热各受热面而变成过热蒸汽。
600MW直流锅炉启动ຫໍສະໝຸດ 统锅炉启动系统为内置式和外置式启动系统，采用简单疏水扩容式启动系统，包括启动分离器、立式一体化疏水扩容器、疏水扩容器排汽管、启动疏水泵、水位控制阀（361阀）、流量测量喷嘴、截止阀、管道及附件等组成。在正常运行中分离器不与系统隔离，作为系统流程的一个部件。
600MW直流锅炉汽水流程
自给水管路出来的水由炉侧一端进入位于尾部竖井后烟道下部的省煤器入口集箱，水流经水平布置的省煤器蛇形管后，由省煤器出口集箱端部引出到集中下降管进入位于锅炉下部左、右两侧的集中下降管分配头，再通过下水连接管进入螺旋水冷壁入口集箱，经螺旋水冷壁管、螺旋水冷壁出口集箱、混合集箱，一部分进入垂直水冷壁入口集箱经垂直水冷壁管、垂直水冷壁出口集箱后进入水冷壁出口混合集箱，另一部分进入水平烟道再汇聚到水冷壁出口混合集箱，然后经引入管引入汽水分离器进行汽水分离。循环运行时从分离器分离出来的水从下部排进储水罐，水通过启动系统管道接至疏水扩容器，然后通过疏水泵进入凝汽器和循环水回水，或直接排到排水槽。分离器出来的汽进入过热器系统内。进入直流运行时全部工质均通过汽水分离器进入顶棚管

600Mw超临界无炉水循环泵锅炉启动初期汽温控制方法

每台炉共配有２４个日立一巴布科克公司（ＢＨＫ）生产的ＨＴ－ＮＲ３型旋流煤粉燃烧器，与之配套的是６台ＺＧＭ１１３ＧＺ型磨煤机，采用无炉水循环泵、带疏水扩容器的启动系统，机组启动初期的主汽温度难以控制且易超温。
（１）设备系统：在机组启动初期，最小给水流量４１０ｔ／ｈ，由于没
（２）加装辅助减温水系统：在高加出口增加一路辅助减温水源
有循环泵，汽水分离器分离出来的饱和水携带的热量没有在锅炉接至减温水母管，可以提高减温水至过热器压差，提高减温水量。
在８００１０００ｔ／ｈ，若汽温还是偏高，可适当降低总风量，但总风量
低限应术３０％。未投入燃烧器的二次风箱调节挡板的开度保持
１５％￣２０％、外二次风挡板开度在１５％，投入燃烧器的二次风箱调
节挡板的开度根据燃料量调节并保持术０．２ｋＰａ的风压、外二次风
挡板开度４０％￣６０％，燃尽风保持５０％的开度。另外尽量减少一次
，；
风量，降低一次风速，提高一次风温。
图１锅炉启动系统图
（５）控制燃料量的投入速率：燃料量的投入速率以控制主汽温
（２）减温水的影响：过热器的蒸汽温度由水煤比和两级喷水减度变化速率为依据，主汽温度变化速率牛１．５℃／ｒａｉｎ。当炉膛温度

超临界600MW锅炉系统及运行的介绍

锅炉设有膨胀中心，并在需监视膨胀的位置合理布置装设有膨胀指示器，膨胀指示器的装设方便运行工况巡视检查。膨胀指示器主要布置在水冷壁下集箱，省煤器下集箱、尾部包墙下集箱及集中下降管等需要对膨胀进行监视的部位，数量为30个。
锅炉下部水冷壁采用螺旋管圈，在各种负荷下均有足够的冷却能力，并能有效地补偿沿炉膛周界上的热偏差，水动力特性稳定；采用4只启动分离器，壁厚较薄，温度变化时热应力小，适合于滑压运行，具有良好的变压、调峰和启动性能，同时提高了机组的效率，延长了汽机的寿命。
4.4 锅炉启动系统
锅炉启动系统配置带再循环泵的内置汽水分离器。系统主要由下列设备组成。 1) 四只汽水分离器及其引入与引出管系统； 2) 一只立式储水箱； 3) 与储水箱连接的管道、阀门及流量测量装置； 4) 通往扩容器的大、小溢流管及两只水位调节阀及截止阀； 5) 热备用管，装有流量测量装置； 6) 省煤器入口到循环泵入口管道的冷却管，流量约为泵的1-2%； 7) 扩容器；
4.2.2
煤粉旋流燃烧器(LNASB)
本锅炉配置三井巴布科克公司(Mitsui Babcock)的低 NOx轴向旋流煤粉燃烧器(Low NOx Axial Swirl Burner – LNASB)，结构见下图。燃烧方式采用前后墙对冲燃烧。前、后墙上各布置3层燃烧器，每层各有5只LNASB燃烧器，总共 30只。在最上层煤粉燃烧器上方，前后墙各布置1层燃尽风口，每层布置5只，共10只燃尽风口。一次风喷口采用了防止烧坏和磨损的合金材料SUS310或1Cr20Ni14Si2制造，燃烧器内部与煤粉接触部位都敷设了耐热的高铬耐磨材料。燃烧器间距为3622.5m，燃烧器与侧墙的距离为3848.5m。点火方式为二级点火，高能电火花点燃轻柴油，轻柴油火焰点燃煤粉。油枪采用简单机械雾化。

600MW超临界直流机组启动系统

600MW超临界直流机组启动系统摘要：超临界直流机组采用带有循环泵的启动系统,其主要特点是采用给水泵与循环泵并联运行的方式,提高了水冷壁在低负荷下运行的可靠性和经济性以及机组对负荷变化的跟踪性能。

对运行中出现的各种复杂过程控制较为灵活。

关键词：超临界直流启动系统HG-1900/25.4-YM3 型锅炉是哈尔滨锅炉厂有限责任公司利用英国三井巴布科克能源公司（MB）的技术支持，进行设计、制造的。

锅炉为一次中间再热、超临界压力变压运行带内置式再循环泵启动系统的本生（Benson）直流锅炉。

启动系统中设置有循环泵,通过循环泵建立蒸发系统的工质循环,保证水冷壁在低负荷下有良好冷却效果所需的最小流量。

给水经省煤器和水冷壁加热后,形成汽水混合物,流入汽水分离器,经汽水分离后的热水被循环泵重新送入省煤器。

采用循环泵可减少工质流失及热量损失,提高机组的启动速度和对跟踪负荷变化的适应性能,节省启动燃料,提高电厂的经济性,同时可减少启动时对锅炉的热冲击。

一、启动系统的功能超临界直流锅炉设置启动系统的主要目的就是在锅炉启动、低负荷运行(蒸汽流量低于炉膛所需的最小流量时)及停炉过程中，通过启动系统建立并维持水冷壁内的最小流量，以保护炉膛水冷壁管，同时满足机组启、停及低负荷运行时对蒸汽流量的要求。

另外，由于蒸汽经过顶棚过热器出口至4个分离器汇合后再分配至后包墙，有利于顶棚过热器的左右温度偏差补偿，也有利于蒸汽的平衡分配，保证蒸汽流动的均衡。

超临界直流锅炉对给水品质有严格的要求，由于直流炉没有定排系统，水质必须在进入锅炉前达到要求，在锅炉点火前，给水品质必须达到标准。

因此启动系统的另一个作用就是在锅炉冷态洗时，将冲洗水通过扩容器疏水箱排人地沟，当水质符合要求后回收至凝汽器。

锅炉冷态启动时，先要进行系统注水、冷态清洗，清洗后的炉水通过大溢流阀排出系统外，水质合格后，关闭大溢流排污阀。

储水箱水位正常后，启动循环泵(首次启动要点动排气)，锅炉点火，进行热态清洗，通过炉水质量来确定是否升温升压。

600MW超临界W形火焰锅炉机组控制系统设计应用

６０—２— ２０２Ｄ型水氢冷发电机。该项目是５・２汶川特大地震后，１国家发改委
器、套服务器、２４套操作员站、套工程师站、套值１１长站、套历史站、套厂级实时信息监控系统（Ｉ）１１ＳＳ
接口机以及３套用于与８Ｏ台智能温度采集前端通信的通信管理机。ＥＭＳ配置了１通信管理机，Ｃ０套２台单元机组各３套，８与０套６Ｖ综合保护装置通信；用系统ｋ公４台，１０台６Ｖ综合保护装置通信。与０ｋ
２１网络配置．
ＴＳ３０Ｃ００分散控制系统硬件由操作层、制控
全钢架结构单炉膛露天岛式布置，用无烟煤。最燃大连续蒸发量为１０ｈ额定工况下过热器出口０ｔ，９／
蒸汽压力为２．ａ温度为５１Ｃ。汽轮机为东５４ＭＰ，７ｏ
（．１国电南京自动化股份有限公司，江苏南京摘２０３；．１０１２四川华电珙县发电有限公司，四川宜宾６４０）４６０
要：以四川华电珙县发电有限公司２×６００ＭＷ超临界ｗ形火焰锅炉机组为例，分析了ＴＳ３０Ｃ００仪电一体化分散控
２３ＤＵ及机柜配置．Ｐ机组ＤＳ控制范围覆盖了锅炉岛、轮机岛、Ｃ汽
主体工程建设 “ 同时 ” ２机组也于２１年８月三。０１
顺利通过１８６ｈ试运行。

600MW超临界机组锅炉启动系统特点与运行控制

关键词：超临界直流锅炉；启动系统；运行控制
文章编号：１００８— ０８３Ｘ（２０１４）０５— ００７４— ０２中图分类号：ＴＫ２２文献标志码：Ｂ
１锅炉概况
兴义电厂２× ６００ＭＷ机组锅炉系北京Ｂ＆Ｗ公司生产的Ｂ＆ＷＢ一１９００／２５．４一Ｍ型超临界参数变
受热面分为蒸发受热面和过热受热面两部分。而直流
３直流锅炉启动系统及在调试各阶段的运行控制
３统主要功能为：建立冷、热态清洗循环，在低负荷下保证省煤器最低循环流量，保证水冷壁安全，最大限度的回收启动过程中的工质和热量，提高机组的经济性。兴义电厂的启动系统配有炉水循环泵，其系统的组成见图１。
循环加快。因此，启动过程水冷壁冷却充分，运行安
全。强制循环锅炉在锅炉上水后点火前，循环泵就开始工作，水冷壁系统建立了循环流动，从而保证了
水冷壁在启动过程中的安全。
压直流锅炉。锅炉为超临界参数、垂直炉膛、一次中
７４．
第５期
黄锡兵，等：６００ＭＷ超临界机组锅炉启动系统特点与运行控制
（型锅炉，锅炉配有带循环泵的内置式启动系统。锅炉采用双进双出正压直吹制粉系统， “ ｗ” 火焰燃烧方式，配置２４只浓缩型Ｅｌ — ＸＣＬ低ＮＯｘ双调风旋流燃烧器，对称布置在锅炉的前后拱上，与之配套

600MW超临界机组锅炉启动操作指南

600MW超临界仿真机锅炉操作指南北京同方电子科技有限公司600MW 超临界仿真机锅炉操作指南2600MW 超临界仿真机 (1)锅炉操作指南 (1)600MW 仿真机操作简介（锅炉部分） (1)锅炉专业冷态启动操作： (1)1．启动工业水系统 (1)2．启动空压机房系统 (2)3．启动空预器油站 (4)4．风机油系统就地操作 (5)5．锅炉上水 (7)6．启动空预器 (7)7．启动引送风机 (8)8．炉膛吹扫 (9)9．锅炉点火升压 (11)10．升负荷并转直流 (15)11．启动磨煤机 (16)600MW仿真机操作简介（锅炉部分）关于仿真机的操作，主要要注意两方面内容：其一是仿真环境的建立和正常运行以及日常维护，其二就是利用仿真模拟培训系统进行对学员的实际操作指导。

相关内容可以参考《DCOSE使用手册》、《操作员使用手册》和机炉电各专业的运行规程，本文仅就最常用的必要操作做简单介绍。

锅炉专业冷态启动操作：在电气送电完毕后，锅炉汽机专业操作员即可进行相应的一系列操作。

整个启动过程基本依照规程，经锅炉上水、吹扫、点火、升温升压、汽机冲转、发电机并网、转直流、升负荷、锅炉投煤、汽机投入高低压加热器、继续调整运行直到机组升到600MW负荷工况的过程进行。

1．启动工业水系统在锅炉就地菜单中找到工业水系统，如图1，2图1打开所有冷却水用户的手动门，检查所有管路通畅。

2．启动空压机房系统先在锅炉就地菜单中找到空压机系统如图2。

打开相应的就地门，再去DCS 上启动空压机如图3，注意启动面板上要手动启动时要确认处于手动状态，点击启动后再点击OK 即可。

观察储气罐压力上升。

2图2图323．启动空预器油站到就地图里将就地的一些设备打开，恢复就地系统找到：空预器A 轴承润滑油系统和空预器B 轴承润滑油系统（图4）图4将A 、B 空预器轴承润滑油系统中润滑油系统手动门和冷却水手动门都打开，点击就地控制盘，在弹出窗口中选择一台导向油泵启动并启动支撑油泵，视情况入连锁。

世界首台600MW超临界W型火焰无烟煤锅炉调试技术与实践(可编辑优质文档)

【摘要】介绍了世界首台大唐华银金竹山火力发电分公司（简称“金竹山电厂”）600MW超临界W型火焰无烟煤锅炉的设计特性、主要系统，以及调试过程。调试中采用稳压和降压相结合的吹管工艺，提出了劣质无烟煤燃烧技术和锅炉干湿态转换判据，确定了锅炉干湿态转换点、锅炉亚超临界压力转超临界压力时的分离器压力，等等。对试运中存在和处理的一些问题进行了分析。总结试运过程的经验，对我国W型火焰超临界锅炉的发展有较大意义。
3调试过程和内容
调试期间，锅炉共启动14次、停炉13次。停炉原因为正常停炉、设备异常、或操作失误。试运时间和主要工作内容见表3。
表33号锅炉启动调试主要阶段一览表
序号
阶段名称
时间
主要内容
1
冷态试验
05月08日～05月12日
冷态空气动力场
2
锅炉冲管
05月23日～05月27日
一阶段稳压降压相结合的吹管工艺
2）锅炉炉膛给水流量大于570T/h，且大、小溢流阀全关、储水罐水位不上升。
3）通过贮水箱水位和分离器出口蒸汽的过热度来判断，即大、小溢流阀全关、储水罐水位不上升，分离器出口蒸汽的过热度5～8℃。
4.4劣质无烟煤燃烧技术
4.4.1实际燃煤
试运期间，锅炉实际燃用煤质为山西潞安贫煤和湖南本省劣质无烟煤的混煤，低位发热量一般在18000～20000kJ/kg，干燥无灰基挥发份一般在8～11％之间，灰分一般在29～36％之间，入炉煤热值接近设计煤质，但挥发份略高于设计煤质，见表2。
4调试技术主要特点
4.1采用稳压和降压相结合的吹管工艺
采用一阶段主、再热蒸汽系统串联吹管、油煤燃烧、稳压和降压相结合的吹管方法。当制粉系统投运不能满足稳压吹管时采用降压吹管，既缩短吹管时间，保证吹管质量，又可充分暴露和消除锅炉、包括制粉系统的缺陷。同时在稳压吹管时可进行25%负荷的燃烧初调整，减少吹管及以后调试燃油、及缩短调试工期。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安全管理编号：YTO-FS-PD447600 MW超临界锅炉带循环泵启动系统的控制设计与运行通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards600 MW超临界锅炉带循环泵启动系统的控制设计与运行通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

综观世界锅炉制造商,直流锅炉的启动系统不管其形式如何变化,一般可分为内置式和外置式两种,而内置式启动系统又可分为扩容器式、疏水热交换式及循环泵式,对于带循环泵启动系统,就其布置形式有并联和串联两种。

本文主要介绍600 MW超临界参数锅炉所带循环泵启动系统,而且循环泵与给水泵为串联布置的启动系统的工作原理、控制思想及运行特点,锅炉最低直流负荷不大于30 %BMCR。

锅炉的主要设计参数(锅炉型号:SG1953P25.402M95X) 见表1。

1 带循环泵启动系统的组成在锅炉的启动及低负荷运行阶段,炉水循环确保了在锅炉达到最低直流负荷之前的炉膛水冷壁的安全性。

当锅炉负荷大于最低直流负荷时,一次通过的炉膛水冷壁质量流速能够对水冷壁进行足够的冷却。

在炉水循环中,由分离器分离出来的水往下流到锅炉启动循环泵的入口,通过泵提高压力来克服系统的流动阻力和省煤器最小流量控制阀(V2507)的压降,水冷壁的最小流量是通过省煤器最小流量控制阀来实现控制的,即使当一次通过的蒸汽量小于此数值时,炉膛水冷壁的质量流速也不能低于此数值。

炉水再循环提供了锅炉启动和低负荷时所需的最小流量,选用的循环泵能提供锅炉冷态和热态启动时所需的体积流量,在启动过程中,并不需要像简单疏水扩容器系统那样往扩容器进行连续的排水,循环泵的设计必须提供足够的压头来建立冷态和热态启动时循环所需的最小流量。

从控制阀出来的水通过省煤器,再进入炉膛水冷壁,总体流程见图1。

在循环中,有部分的水蒸汽产生,然后此汽水混合物进入分离器,分离器布置靠近炉顶,这样可以提供循环泵在任何工况下(包括冷态启动和热态再启动) 所需要的净吸压头,分离器的较高的位置同样也提供了在锅炉初始启动阶段汽水膨胀时疏水所需要的静压头。

在图1 启动系统中,循环泵和给水泵是串联布置,这样的布置具有以下优点:(1) 进入循环泵的水来自下降管或锅炉给水泵或同时从这两者中来。

这样的布置使得在各个启动过程中,总是有水流过循环泵,泵的流量恒定,无须设置任何最小流量的循环回路及其必须的控制设备。

(2) 锅炉给水的欠焓可增加循环泵的净吸压头。

当分离器由湿态转向干态时,疏水流量为零,但此时循环泵能从给水管道中得到足够的流量,可保证分离器平滑地从干态转向湿态,无须在此时进行循环泵的关停操作。

2 带循环泵系统的优点与简单疏水扩容启动系统相比,带再循环泵系统具有如下优点:(1) 可降低给水泵在启动和低负荷运行的功率。

(2) 启动和低负荷运行时,不但能回收全部工质,还可100 %回收疏水热量。

(3) 由于带再循环泵系统分离器的水位控制是通过与汽机蒸汽流量相关的给水控制来完成的,在通常情况下,不需要使用启动系统的排放阀门,这样可以减小系统的热量和工质的损失。

(4) 带泵的启动系统与简单疏水型启动系统相比,能够回收更多的热量,同时也可减小工质损失,炉水再循环确保了炉水本身所带的热量都回到炉膛水冷壁,在启动的大部分时间内,几乎没有什么热损失和工质损失。

带泵的启动系统与疏水型启动系统在排放水量上有巨大区别,后者在锅炉整个启动过程中,从炉膛水冷壁来的水被连续地排放导致了大量的热损失和工质损失,与此相比,带泵的启动系统只需要在锅炉启动的早期汽水膨胀阶段排水到扩容器中,在此时间段,由于排放的水是处于大气压力下的饱和水,所以热损失很小,而且排放水的焓值也较低,不会有工质在扩容器中被蒸发掉。

简单疏水型启动系统是通过给水泵来提供必须的水冷壁最小流量,而带泵的启动系统则是通过循环泵来实现的,对于疏水型的启动过程,所有最小流量的水都在炉膛中被加热,没有蒸发成水蒸气的部分则携带着从炉膛吸收的热量被排到扩容器中,带泵的启动系统由于很小的排放水量,其热损失也很小,其启动过程中总的热损失约为疏水型启动系统的3 %。

由于带循环泵的启动系统在启动的整个过程中能100 %吸收疏水热量,可有效缩短冷态和温态启动时间,相比于简单疏水扩容启动系统,当冷态启动时,点火至汽机冲转时间可缩短70～80min ;温态启动可缩短10～20 min ,该系统更适合于频繁启动、带循环负荷和二班制运行机组。

循环系统采用1 台湿式马达启动泵,型式与常规亚临界控制循环的炉水循环泵基本相同,但泵只有一个出口(控制循环泵有两个出口) ,泵的扬程也要比控制循环泵高的多。

3 锅炉循环泵启动系统的控制当锅炉最初启动没有蒸汽产生时,给水泵可以不带负荷,此时进入省煤器和蒸发器的水完全来自分离器的疏水;一旦有蒸汽产生,分离器中的水位开始下降,给水泵需启动补充给水,控制原理见图2 ,以维持分离器水位,而此时进入省煤器和蒸发系统的流量发生变化由纯粹的疏水变成给水和疏水的混合物,这样的状态一直要维持到最低直流负荷,在该负荷以上锅炉进入直流运行方式,进入蒸发器的水全部变成蒸汽,而省煤器和蒸发器的流量完全来自于给水。

3. 1 启动系统运行方式在湿态运行状态下,给水是通过分离器的水位和蒸汽量来控制,其控制方法类同亚临界控制循环锅炉,分离器的水位需要连续地监视。

为了防止启动初期阶段汽水膨胀时分离器水位过高,饱和水进入过热器,除了给水控制水位外,还设置了大气扩容式系统,在扩容器进口设置有两个高水位调节阀(HWL21P2) ,其功能与简单疏水启动系统相同,另外当循环泵发生故障时,该系统也能启动锅炉,只是工质和热量损失较多。

从水位控制到温度控制的切换过程在维持省煤器和蒸发器最小流量的同时,对于燃烧率的控制也是很重要的,在湿态运行期间,省煤器和蒸发器中的流量保持恒定值,此时燃烧率要渐渐地增长以满足产汽量的要求。

当负荷增长时,为了维持分离器中的压力,燃烧率也要相应增长,在整个湿态运行过程中,分离器中的压力需要一直监视,而燃烧率的增长通过分离器的温度来体现。

最低直流负荷是启动系统的隔离点和锅炉进入干态运行的起始点,在此负荷以下,当燃烧率增长的时候,省煤器和蒸发器中的流量却是固定不变的。

在最低直流负荷点,燃烧率和给水量达到一个预先设定的点。

当逼近最低直流负荷时,分离器水位消失进入干态,此时蒸汽温度控制投入使用。

在切分期间,以分离器出口蒸汽温度作为导前控制点,为了避免温度控制失效重新使启动系统投入运行,分离器出口蒸汽焓值要保持一定的过热度是很重要的,同时锅炉负荷应按升速率直接通过最低直流负荷点,过热度决定于汽机冲转时的压力,对于一台已设计的锅炉,冷态启动汽机冲转时的压力为8. 4 MPa ,过热温度约15 ℃。

在直流方式运行时,通过控制煤水比来调节分离器出口温度,根据锅炉性能计算,在BRL 工况下当燃料量及给水温度不变时,分离器出口蒸汽温度改变±1 ℃,相应的给水量改变约±10 tPh ,才能维持分离器出口蒸汽温度基本不变。

在BRL 工况下当给水量及给水温度不变时,分离器出口蒸汽温度+ 1 ℃,相应的燃料量(低位发热量约23400 kJPkg) 改变约- 1. 2tPh ,才能维持分离器出口蒸汽温度基本不变。

图3 表明由锅炉给水自动控制分离器水位,负荷逐渐增加,一直到纯直流负荷方式后切换到温度自动控制方式的过程。

图3 从水位控制到温度控制的切换过程在第一阶段以前,按照冷态、温态、热态及极热态启动方式,顺序启动锅炉及相关的锅炉辅机,循环泵启动系统投运;分离器水位由控制锅炉母管给水流量来实现。

第一阶段:省煤器入口的给水流量保持在某个最小常数值;当燃料量逐渐增加时,随之产生的蒸汽量也增加,从分离器下降管返回的水量逐渐减小,锅炉给水流量应逐渐增加,以保证省煤器入口的给水流量保持在某个最小常数值,此时分离器入口的湿蒸汽的焓值增加。

①点:分离器入口蒸汽干度达到1 ,饱和蒸汽流入分离器,此时没有水可分离,锅炉给水流量(FE0) 等于省煤器入口的给水流量(FE1) ,但仍保持在某个最小常数值。

切换阶段:省煤器入口的给水流量仍不变,燃烧率继续增加,在分离器中的蒸汽慢慢地过热(此时分离器压力不变) ,分离器出口实际温度仍低于设定值,温度控制还未起作用。

所以此时增加的燃烧率不是用来产生新的蒸汽,而是用来提高直流锅炉运行方式所需的蒸汽蓄热。

②点:分离器出口的蒸汽温度达到设定值,进一步增加燃烧率,使温度超过设定值。

第二阶段:进一步增加燃烧率,给水量也相应增加,锅炉开始由定压运行转入滑压运行,温度控制系统投入运行,由“煤水比”控制分离器出口的蒸汽温度及分隔屏出口的一级喷水减温器的前后温差,该温差是锅炉负荷的函数,当锅炉主蒸汽流量增加至设定值,锅炉正式转入干态运行。

在干态自动方式时,循环泵自动停,循环泵停运后,电动阀(V2503) 自动关闭。

在完成切换后,循环泵与给水泵串联运行,此时如将循环泵停运,由于循环泵提升压头的消失,会产生压力扰动,不利于锅炉安全运行。

若循环泵仍保持运行,随着锅炉负荷上升,省煤器进口给水流量增加,循环泵通流量也增加,循环泵出口的调节阀前后压差增加,当循环泵通路的阻力超过给水母管止回阀压差,止回阀通路打开,二路并行工作,随着锅炉负荷进一步上升,循环泵出口的调节阀前后压差进一步增加,会使泵的提升压头对循环泵通路趋向于零,此时循环泵停运,可避免压力扰动,根据循环泵的具体运行特性,循环泵通路提升压头趋向于零的负荷一般要求大于45 %BMCR。

3. 1. 2 从温度控制到水位控制的切换图4 表明负荷降低,从纯直流锅炉方式后切换到启动运行方式,由温度控制切换到水位控制的过程。

第一阶段:锅炉负荷指令同时减少燃烧率和给水流量,锅炉处于滑压运行,温度控制系统投入运行;当锅炉主蒸汽流量降至设定值以下,干态信号消失。

①点:给水流量达到最低直流负荷流量。

切换阶段: 给水流量仍不变,燃烧率继续减小,在分离器中的蒸汽过热度降低,开始有水分离出。
