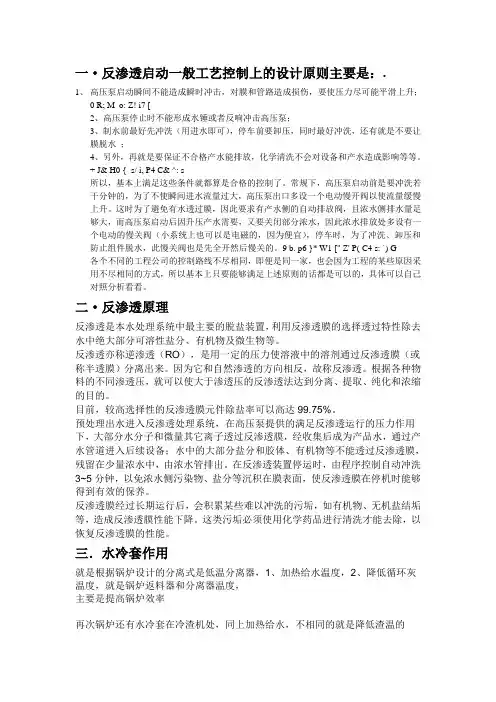

一·反渗透启动一般工艺控制上的设计原则主要是:.1、高压泵启动瞬间不能造成瞬时冲击,对膜和管路造成损伤,要使压力尽可能平滑上升;0 R; M o: Z! i7 [2、高压泵停止时不能形成水锤或者反响冲击高压泵;3、制水前最好先冲洗(用进水即可),停车前要卸压,同时最好冲洗,还有就是不要让膜脱水;4、另外,再就是要保证不合格产水能排放,化学清洗不会对设备和产水造成影响等等。
+ J& H0 { s/ i, P4 C& ^: s所以,基本上满足这些条件就都算是合格的控制了。
常规下,高压泵启动前是要冲洗若干分钟的,为了不使瞬间进水流量过大,高压泵出口多设一个电动慢开阀以使流量缓慢上升。
这时为了避免有水透过膜,因此要求有产水侧的自动排放阀,且浓水侧排水量足够大,而高压泵启动后因升压产水需要,又要关闭部分浓水,因此浓水排放处多设有一个电动的慢关阀(小系统上也可以是电磁的,因为便宜),停车时,为了冲洗、卸压和防止组件脱水,此慢关阀也是先全开然后慢关的。
9 b. p6 }* W1 [" Z' P( C4 s: `) G各个不同的工程公司的控制路线不尽相同,即便是同一家,也会因为工程的某些原因采用不尽相同的方式,所以基本上只要能够满足上述原则的话都是可以的,具体可以自己对照分析看看。
二·反渗透原理反渗透是本水处理系统中最主要的脱盐装置,利用反渗透膜的选择透过特性除去水中绝大部分可溶性盐分、有机物及微生物等。
反渗透亦称逆渗透(RO),是用一定的压力使溶液中的溶剂通过反渗透膜(或称半透膜)分离出来。
因为它和自然渗透的方向相反,故称反渗透。
根据各种物料的不同渗透压,就可以使大于渗透压的反渗透法达到分离、提取、纯化和浓缩的目的。
目前,较高选择性的反渗透膜元件除盐率可以高达99.75%。
预处理出水进入反渗透处理系统,在高压泵提供的满足反渗透运行的压力作用下,大部分水分子和微量其它离子透过反渗透膜,经收集后成为产品水,通过产水管道进入后续设备;水中的大部分盐分和胶体、有机物等不能透过反渗透膜,残留在少量浓水中,由浓水管排出。

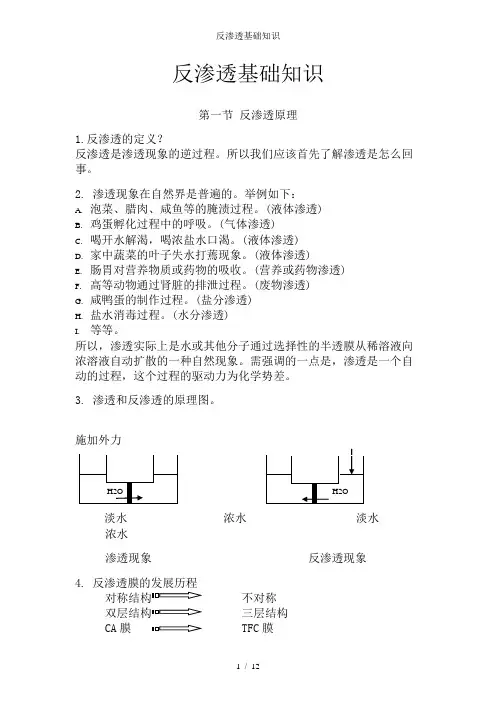

反渗透基础知识第一节 反渗透原理1.反渗透的定义?反渗透是渗透现象的逆过程。
所以我们应该首先了解渗透是怎么回事。
2. 渗透现象在自然界是普遍的。
举例如下:A. 泡菜、腊肉、咸鱼等的腌渍过程。
(液体渗透)B. 鸡蛋孵化过程中的呼吸。
(气体渗透)C. 喝开水解渴,喝浓盐水口渴。
(液体渗透)D. 家中蔬菜的叶子失水打蔫现象。
(液体渗透)E. 肠胃对营养物质或药物的吸收。
(营养或药物渗透)F. 高等动物通过肾脏的排泄过程。
(废物渗透)G. 咸鸭蛋的制作过程。
(盐分渗透)H. 盐水消毒过程。
(水分渗透)I. 等等。
所以,渗透实际上是水或其他分子通过选择性的半透膜从稀溶液向浓溶液自动扩散的一种自然现象。
需强调的一点是,渗透是一个自动的过程,这个过程的驱动力为化学势差。
3. 渗透和反渗透的原理图。
施加外力淡水浓水淡水浓水渗透现象反渗透现象4. 反渗透膜的发展历程 不对称 三层结构 CA 膜 膜5. 反渗透膜的膜面化学介绍与其脱盐原理介绍。
6. 离子或分子的脱除率所呈现的一般规律。
A.一价离子比二价离子脱除率稍低。
B.中性小分子100%透过。
C.分子量>100的分子透过率显著降低。
7. 反渗透膜与纳滤膜切割分子量(MWCO)的介绍。
反渗透膜 MWCO=100纳滤膜 MWCO=200/3008. 反渗透系统的常见专业名词的定义。
C0 C1ROF0 F1C2 F2C0:反渗透系统进水含盐量,ppm;C1:反渗透系统淡水含盐量,ppm;C2:反渗透系统浓水含盐量,ppm;F0:反渗透系统进水流量,m3/h;F1:反渗透系统淡水流量,m3/h;F2:反渗透系统浓水流量,m3/h。
系统回收率:系统的产品水量占系统总进水量的比例。
回收率Recovery = F1 / F0 100%系统透盐率:产品水的含盐量占系统给水含盐量的比例。
透盐率 Passage = C1 / C0 100%系统脱盐率:反映膜系统对盐分的脱除能力。

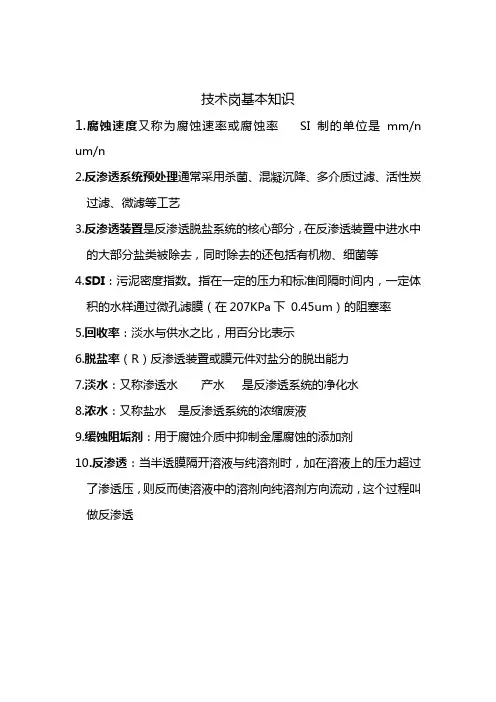

技术岗基本知识1.腐蚀速度又称为腐蚀速率或腐蚀率 SI制的单位是mm/n um/n2.反渗透系统预处理通常采用杀菌、混凝沉降、多介质过滤、活性炭过滤、微滤等工艺3.反渗透装置是反渗透脱盐系统的核心部分,在反渗透装置中进水中的大部分盐类被除去,同时除去的还包括有机物、细菌等4.SDI:污泥密度指数。
指在一定的压力和标准间隔时间内,一定体积的水样通过微孔滤膜(在207KPa下 0.45um)的阻塞率5.回收率:淡水与供水之比,用百分比表示6.脱盐率(R)反渗透装置或膜元件对盐分的脱出能力7.淡水:又称渗透水产水是反渗透系统的净化水8.浓水:又称盐水是反渗透系统的浓缩废液9.缓蚀阻垢剂:用于腐蚀介质中抑制金属腐蚀的添加剂10.反渗透:当半透膜隔开溶液与纯溶剂时,加在溶液上的压力超过了渗透压,则反而使溶液中的溶剂向纯溶剂方向流动,这个过程叫做反渗透一、工业用水质的要求1、水温尽量低一些2、水的浊度要低3、水质不易结垢4、水质对金属设备不易产生腐蚀5、冷却水质不易滋生菌藻二、循环冷却水系统中常见的沉积物有:水垢、污垢水垢的控制:1.从冷却水中除去成垢的钙离子(离子交换树脂法石灰软化法)2.加酸(H2SO4)或通CO2气体,降低 PH值,稳定重碳酸盐3.投加阻垢剂污垢的控制:1.降低补充水浊度一般要求循环水中的浊度不大于20mg/L2.投加分散剂3.增加旁流过滤4.做好循环冷却水水质处理三、常见的缓蚀阻垢剂的种类有哪些1.按用途分:冷却水缓蚀剂、油气井缓蚀剂、酸洗缓蚀剂、锅炉水缓蚀剂2.按化学组成:有机缓蚀剂和无机缓蚀剂3.按保护金属的种类:钢铁缓蚀剂、铜及铜合金缓蚀剂、铝及铝合金缓蚀剂4.按使用时的相态:气相缓蚀剂、液相缓蚀剂、固相缓蚀剂5.按使用介质的PH值:酸性介质的缓蚀剂、中性介质的缓蚀剂、碱性介质的缓蚀剂冷却水属中性PH6.0—9.5四、循环水系统中常见的微生物有:细菌、真菌和藻类,它们产生生物黏泥附着在换热器管壁上,除了会引起腐蚀外还会引起冷却水的流量减少,从而降低换热效率,严重时,这些生物黏泥会将管子堵死,迫使停产清洗如何控制这些危害:1. 选用耐腐蚀材料2.控制水质3.采用杀生涂料4.阴极保护5.清洗6.防止阳光照射7.旁流过滤8.混凝沉降9.噬菌体法 10.添加杀生剂 11.静电水处理与电子水处理微生物的五大共性:体积小、面积大,吸收多、转化快,生长旺、繁殖快,变异易、适应强,种类多、分布广五、优良的冷却水杀生剂应具备的条件1.是一种广谱的杀生剂2.易于分解或被生物降解3.在游离活性氯存在时,具有抗氧化性,以保持其杀生效率不受损失4.在使用浓度下,与冷却水中的一些缓蚀剂和阻垢剂能彼此相容5.在冷却水系统运行的PH值范围内有效而不易分解6.具有穿透黏泥和分散或剥离黏泥的能力如何选择杀生剂:1.能抑制微生物的活动2.经济实用3.如果冷却水系统中有木质构件,则建议使用非氧化性杀生剂4.能否为当地环境保护部门所容纳5.是否适用于该冷却水系统的PH值、温度以及换热器的材质六、日常运行中如何对水质运行监测和控制1.PH通常控制在 7.0-9.22.悬浮物浓度与浊度不应大于20mg/L 当使用板式翘片管式或螺旋板式,不宜大于10mg/L3.盐含量小于等于2500mg/L4.钙离子浓度大于30、小于200mg/L5.镁离子浓度小于60 mg/L6.铝离子浓度小于0.5 mg/L7.铜离子浓度小于0.1 mg/L8.总铁(二价铁和三价铁)小于0.5 mg/L9.碱度小于500 mg/L10.氯离子浓度不锈钢换热设备小于300 mg/L碳钢换热设备小于1000 mg/L11.硫酸根浓度小于1500 mg/L12.硅酸小于175 mg/L13.油小于5 mg/L14.游离余氯浓度15.磷酸盐浓度16.浓缩倍数七、反渗透膜的分离技术特点有哪些1.可以对溶质和水进行分离2.杂志去除范围广3.较高的除盐率和水的回用率,可截留粒径几纳米以上的溶质4.装置简单、容易操作、自控和维修5.由于反渗透装置要在高压下运转,因此必须配备高压泵和耐高压的管路6.达到一定的指标才能正常运行八、循环冷却水系统中金属腐蚀常见的腐蚀种类均匀腐蚀、选择性腐蚀、缝隙腐蚀、空腐蚀、电偶腐蚀、磨损腐蚀、应力腐蚀破裂腐蚀的控制:添加缓蚀剂、提高冷却水的PH值 8.0-9.5选用耐腐蚀材料制造的换热器用防腐阻垢材料覆涂至金属表面。
反渗透培训资料一、什么是反渗透?反渗透(Reverse Osmosis,RO)是一种通过半透膜来分离溶液中溶剂与溶质的方法。
在反渗透过程中,压力被施加于溶液的高浓度一侧,使溶剂逆向渗透到低浓度一侧,而溶质则通过半透膜被滞留在高浓度一侧。
这种分离方法广泛应用于水处理、海水淡化、食品饮料、制药等领域。
二、反渗透原理反渗透原理基于溶液浓度的差异,利用半透膜只允许溶剂通过的特性来实现过滤与分离。
当施加适当的压力在高浓度溶液一侧时,溶剂会逆向渗透到低浓度溶液一侧,而溶质则无法通过半透膜,从而被滞留在高浓度一侧。
三、反渗透设备及工艺流程反渗透设备主要包括膜组件、压力容器、前处理系统、后处理系统等。
工艺流程一般包括进料泵、预处理、反渗透、排放系统等环节。
根据不同的应用场景和水质要求,可以选择单级反渗透系统或多级串联反渗透系统。
四、反渗透在水处理中的应用反渗透广泛应用于水处理领域,特别是海水淡化、自来水处理、工业废水处理等方面。
在海水淡化过程中,反渗透可以有效地去除海水中的盐分和杂质,得到可用于灌溉和饮用的淡水。
在自来水处理中,反渗透可以去除水中的微生物、重金属、有机物等有害物质,提供高质量的饮用水。
五、反渗透的优势与挑战反渗透作为一种高效、低能耗的分离技术,具有以下优势:1) 对溶质的拒渗率高,水质出色;2) 运行成本低,不需要化学药剂;3) 对环境无污染,无二次污染风险。
然而,反渗透也面临一些挑战,如:1)半透膜易受污染,需要定期清洗和维护;2) 反渗透设备投资较高,维护成本也较高;3) 高压操作可能对设备和膜组件造成损害。
六、反渗透培训的重要性反渗透培训对于从事水处理、海水淡化、工业废水处理等相关工作的人员来说至关重要。
通过反渗透培训,工作人员可以了解反渗透的原理、设备和工艺,掌握运行和维护的技能,提高工作效率和水质处理的稳定性。
七、反渗透培训内容反渗透培训内容主要包括反渗透原理、设备组成和工艺流程的介绍,操作规程和安全注意事项的讲解,实际案例和故障排除的演示等。
技术资料由莱特莱德北京水处理设备公司提供 反渗透设备基础常识
反渗透,简称RO(英文名称Reverse Osmosis 的缩写),是近年来普遍的在反渗透设备上采用的一种先进的高新膜技术。
它主要依靠压力差来完成推动力,因其简单高效、分离度高和无变相等特点,被广泛应用在生活和工农业等各行各业的水处理上。
反渗透膜一般很薄,它的孔径用纳米这个单位来衡量,而纳米很小,可以换算成厘米来看一下,1纳米等于10.9毫米,只有在特制的显微镜下也可能看不到反渗透膜的用作过滤用的小孔径。
在一般行业使用的反渗透膜根据不同的水质需求选用不同孔径的反渗透膜。
反渗透设备的工作原理简单地说,就是我们需要净化的水需要经过巨大的压力,而这个压力需要比原水渗透压要高,使得原水通过反渗透膜以后,一些大分子如有机物、微生物、无机离子、胶体、热源等等杂质就会被过滤下来,通过的分子较小的水就是水质较高的纯水。
反渗透膜技术广泛应用于水行业。
一、反渗透技术的先进性1. 膜孔小反渗透(Reverse Osmosis/RO)是于20世纪60年代发展起来的一项膜分离技术。
反渗透膜的孔径大都小于等于10x10-10m。
2. 厚度薄且耐压高反渗透膜的厚度比普通纸张还薄,而同时它能够承受高达数个或十多个MPa的压力。
3. 反渗透膜的组成反渗透膜由三部分组成:a. 膜涂层为按一定比例配制的高分子浆液用高精密度的刮膜机均匀涂于膜基材上,经恒温恒湿高洁净的环境下,浆液中的溶剂气化后形成均匀一致无任何瑕疵的膜孔。
该膜涂层成形后厚度一般为0.02~0.08um(2~8×10-5mm)。
b. 多孔支撑层由于膜表皮层超薄状态,其机械强度极差,故将该膜表皮层复合于抗压性能较强的多孔材料上作为支撑之用。
c. 织物增强层起到保护和加强支撑作用,为膜的基础材料,用特制的无纺布材料制成。
4. 膜元件的组成使反渗透膜制成可使用的膜元件还必须经过卷膜的过程。
膜元件是以12层的中间夹有纯水导流网双面反渗透膜,加上12层浓水导流网,平整环绕在中间有2排小孔的硬质中心管上组成(如图所示)。
其中每张膜的长度有1.2米。
如上所述,反渗透膜的孔径要求、材料要求、加工要求、组成元件要求及使用要求均相当严格。
到目前为止,国内还未能达到该项技术的加工水平,只有美国、日本等少数发达国家能制造出合格并有使用价值的膜元件,故反渗透技术是社会发展至今在水质净化方面最先进、最尖端的技术,同时具有其它处理手段所无法达到的优点。
5. 反渗透膜使用的注意事项l 避免接触氧化剂反渗透膜是由高分子材料制成的,如果遇到氧化性较强的物质,可能会造成膜原料的分解,进水中的余氯就是强氧化剂,所以,膜技术的预处理必须有活性碳吸附余氯的过程。
此外,膜消毒所使用的消毒剂次氯酸钠,也是一种强氧化剂。
不当的消毒有可能使膜完全失效,膜消毒必须由专业人员完成。
l 避免低温操作反渗透膜类似于人体体细胞,会产生热胀冷缩,在低温情况下,反渗透膜的产量会随膜孔缩小而降低。
