侧扫声纳使用操作规定

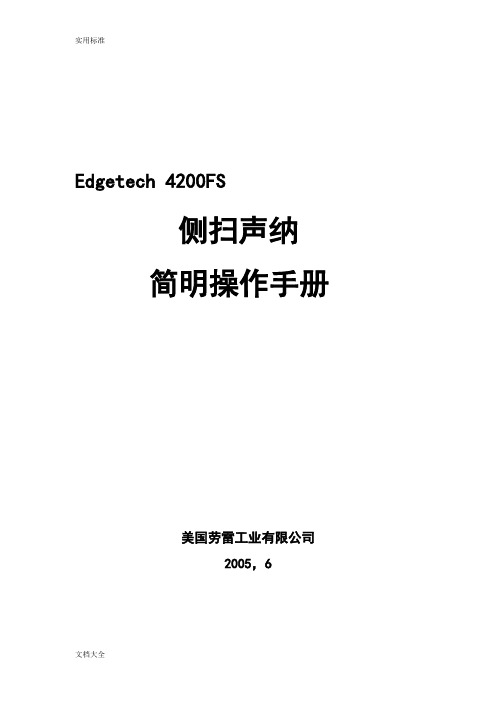

Edgetech 4200FS侧扫声纳简明操作手册美国劳雷工业有限公司2005，6Edgetech 4200FS 侧扫声呐简明操作手册一、系统组成Edgetech 4200FS 测扫声呐系统由以下部分组成：1．4200FS 拖鱼2．4200FS甲板处理器3．拖缆及磁力仪拖曳电缆4．G882磁力探头4200FS甲板处理器4200FS拖鱼4200FS拖鱼和G882磁力仪二、Edgetech 4200FS测扫声呐系统操作步骤(一)系统连接及启动1．打开包装箱，取出甲板单元处理器及显示器，将处理器及显示器安放在平稳的地方；2．连接处理器、显示器、轨迹球（鼠标）、键盘；3．打开4200FS拖鱼包装箱，将拖鱼轻轻放在垫有塑料泡沫的平地上；4．取出拖鱼的两片尾翼（共有4片，2片为备用），呈十字交叉互相插入；用厂家提供的内六角螺丝起子松开4200FS拖鱼尾部的尾翼固定螺丝，将呈十字交叉的2片尾翼插入拖鱼尾部的十字槽中，尾翼到位后，将固定螺丝拧紧，注意不要死拧，感觉一般拉力不会使尾翼脱落就行了。

这样，当尾翼在拖曳中被渔网等海底鄣碍物挂住时，尾翼会脱落从而保证拖鱼能安全拉出水面。

5．将拖缆的航空插头端插入甲板处理器后面的Sea Cable接头（见下图）。

拖缆插头8针脚插头磁力仪9m缆6针脚插头6．将拖缆的另一端插入拖鱼的防水接头中。

如果侧扫声呐和磁力仪要同时拖曳使用，应使用带“Y”型接头的拖缆。

“Y”型缆的一端（6针脚）插入4200FS拖鱼中，另一端（8针脚）插入磁力仪的9m拖缆中，磁力仪9m缆的另一端插入G882磁力仪的防水接头中（见上图）。

7．用卸扣将主拖缆的承重扣和拖鱼的拖曳孔相连,若磁力仪和侧扫同时使用,则将磁力仪的9m缆的拖曳终端固定在4200FS拖鱼的拖把中（见下图）。

8．检查处理器、显示器的适应电源是否是220VAC;9．将甲板处理器（PC工业计算机）前面的电源开关开启，Edgetech 4200FS的系统软件Discover 将自动启动，并进入其界面；10．将甲板单元前面的“Towfish”电源开关开启,等待 1.5-2分钟,当Discover 软件底部的“NET OFF”变为“NET ON”时,系统就准备好了。

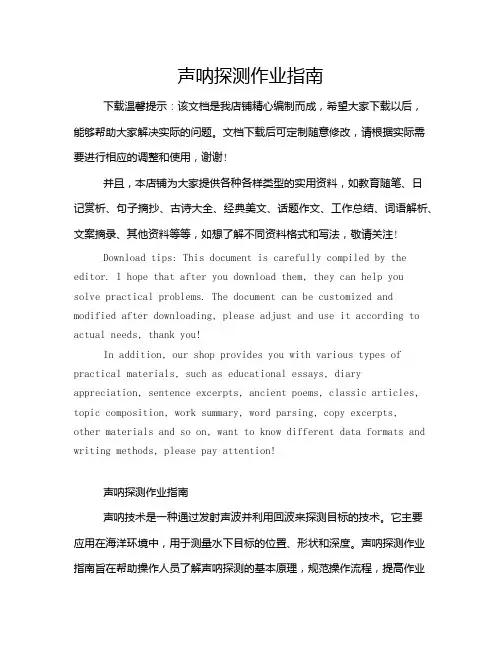

声呐探测作业指南下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!声呐探测作业指南声呐技术是一种通过发射声波并利用回波来探测目标的技术。

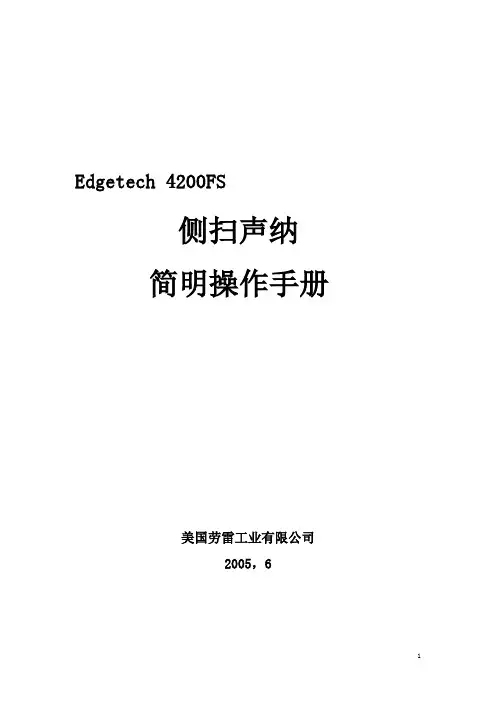

Edgetech 4200FS侧扫声纳简明操作手册美国劳雷工业有限公司2005，6Edgetech 4200FS 侧扫声呐简明操作手册一、系统组成Edgetech 4200FS 测扫声呐系统由以下部分组成：1．4200FS 拖鱼2．4200FS甲板处理器3．拖缆及磁力仪拖曳电缆4．G882磁力探头4200FS甲板处理器4200FS拖鱼4200FS拖鱼和G882磁力仪二、Edgetech 4200FS测扫声呐系统操作步骤(一)系统连接及启动1．打开包装箱，取出甲板单元处理器及显示器，将处理器及显示器安放在平稳的地方；2．连接处理器、显示器、轨迹球（鼠标）、键盘；3．打开4200FS拖鱼包装箱，将拖鱼轻轻放在垫有塑料泡沫的平地上；4．取出拖鱼的两片尾翼（共有4片，2片为备用），呈十字交叉互相插入；用厂家提供的内六角螺丝起子松开4200FS拖鱼尾部的尾翼固定螺丝，将呈十字交叉的2片尾翼插入拖鱼尾部的十字槽中，尾翼到位后，将固定螺丝拧紧，注意不要死拧，感觉一般拉力不会使尾翼脱落就行了。

这样，当尾翼在拖曳中被渔网等海底鄣碍物挂住时，尾翼会脱落从而保证拖鱼能安全拉出水面。

5．将拖缆的航空插头端插入甲板处理器后面的Sea Cable接头（见下图）。

6．将拖缆的另一端插入拖鱼的防水接头中。

如果侧扫声呐和磁力仪要同时拖曳使用，应使用带“Y ”型接头的拖缆。

“Y ”型缆的一端（6针脚）插入4200FS 拖鱼中，另一端（8针脚）插入磁力仪的9m 拖缆中，磁力仪9m 缆的另一端插入G882磁力仪的防水接头中（见上图）。

7．用卸扣将主拖缆的承重扣和拖鱼的拖曳孔相连,若磁力仪和侧扫同时使用,则将磁力仪的9m 缆的拖曳终端固定在4200FS 拖鱼的拖把中（见下图）。

6针脚插头8针脚插头8．检查处理器、显示器的适应电源是否是220VAC;9．将甲板处理器（PC工业计算机）前面的电源开关开启，Edgetech 4200FS的系统软件Discover 将自动启动，并进入其界面；10．将甲板单元前面的“Towfish”电源开关开启,等待 1.5-2分钟,当Discover 软件底部的“NET OFF”变为“NET ON”时,系统就准备好了。

声纳的使用方法与注意事项声纳技术是一种利用声波传播和回声特性实现目标探测和测距的技术。

它在许多领域中得到广泛应用，包括海洋探测、水下导航、鱼群捕捞、水下避障等。

本文将介绍声纳的使用方法与注意事项。

首先，声纳的使用方法有多种。

其中最常见的是利用声纳进行海洋探测和测量。

声纳探测系统由发射器和接收器组成，通过发射声波并接收其回波来确定目标的位置和距离。

在海洋勘测中，可以利用声纳测量海底地形和水深，为海洋资源开发和海底管道布设提供数据支持。

在海底导航中，声纳可用于定位和导航潜艇、无人潜水器等。

此外，声纳还被广泛应用于鱼群捕捞和水下避障等领域。

然而，在使用声纳时也需要注意一些事项。

首先是频率选择。

声纳的频率会影响到其探测范围和分辨率。

一般来说，低频声纳的探测范围广但分辨率低，适合用于大范围的海洋探测；而高频声纳的探测范围窄但分辨率高，适合用于精细的目标探测。

因此，在选择声纳系统时需要根据具体应用需求来确定频率。

其次是信噪比的控制。

声纳系统中的信噪比是指目标回波信号与背景噪声信号之比。

信噪比较高，探测目标的准确性和灵敏性就越高。

而在海洋环境中，背景噪声往往较大，所以要控制好信噪比非常重要。

一种常用的方法是通过信号处理技术，如滤波和增益控制，来提高信号的清晰度和分辨率，减少背景噪声的干扰。

此外，还要注意声纳的工作距离和工作深度。

声纳在使用时需要确保其工作距离和工作深度在合理的范围内，以保证其正常工作和准确探测。

对于不同种类的声纳系统，其工作距离和工作深度有所不同，所以在实际应用中需要根据具体需求来选择合适的声纳系统。

同时，还需要注意声纳的安装位置和姿态调整，以最大程度地提高探测效果。

最后，要谨慎使用声纳，避免对生物环境的影响。

声纳在水下环境中的使用会产生声波扰动，对海洋生物产生一定影响。

一些声纳系统具有较高的声压级，可能会对海洋生物造成伤害。

因此，在使用声纳时，需要注意控制声波的输出功率和声压级，避免对生态环境产生负面影响。

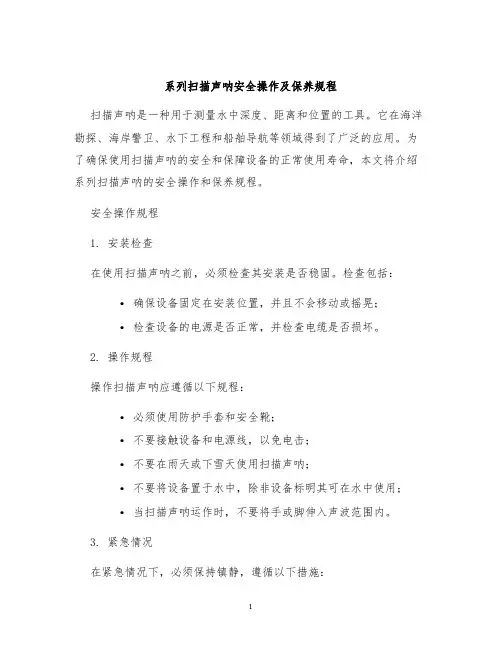

系列扫描声呐安全操作及保养规程扫描声呐是一种用于测量水中深度、距离和位置的工具。

它在海洋勘探、海岸警卫、水下工程和船舶导航等领域得到了广泛的应用。

为了确保使用扫描声呐的安全和保障设备的正常使用寿命，本文将介绍系列扫描声呐的安全操作和保养规程。

安全操作规程1. 安装检查在使用扫描声呐之前，必须检查其安装是否稳固。

检查包括：•确保设备固定在安装位置，并且不会移动或摇晃；•检查设备的电源是否正常，并检查电缆是否损坏。

2. 操作规程操作扫描声呐应遵循以下规程：•必须使用防护手套和安全靴；•不要接触设备和电源线，以免电击；•不要在雨天或下雪天使用扫描声呐；•不要将设备置于水中，除非设备标明其可在水中使用；•当扫描声呐运作时，不要将手或脚伸入声波范围内。

3. 紧急情况在紧急情况下，必须保持镇静，遵循以下措施：•立即切断电源；•通知有关部门；•对任何受伤的人员提供急救；保养规程1. 经常检查在使用扫描声呐之前，应经常检查设备的状况，包括：•确认电线没有损坏；•确认声纳检测器外壳没有裂缝；•确认声波源和检测器处于正确的位置；•确认声波源和检测器是否合理对准。

2. 清洁保养保养扫描声呐需要注意以下方面：•定期清洁机箱和设备表面；•使用干布，不要使用湿布；•确认清洁剂不会对设备造成损害。

3. 存储方法存储扫描声呐时，需要注意以下事项：•确保设备处于干燥的环境中；•避免存储在有尘土或潮湿的地方；•将设备存储在设备箱或其他保护设备的盒子中。

总结系列扫描声呐是一种广泛应用于海洋勘探、海岸警卫等领域的工具。

为确保安全运作和设备寿命，必须遵循安全操作和保养规程。

本文介绍了安全操作和保养规程的主要内容，希望对于使用扫描声呐的人员有所帮助。

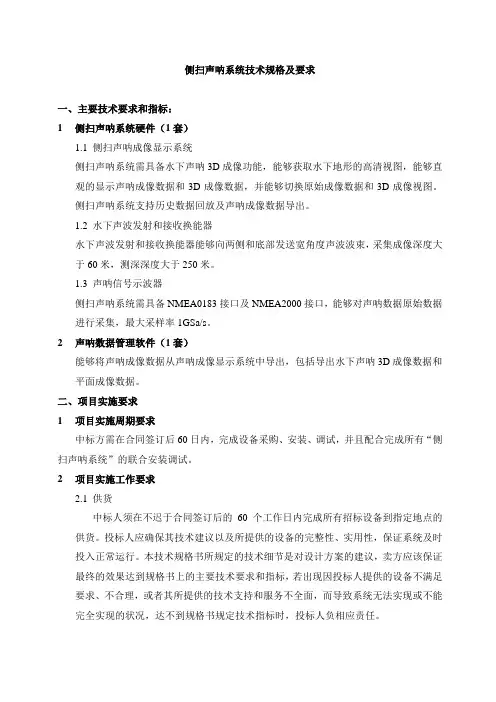

侧扫声呐系统技术规格及要求一、主要技术要求和指标：1侧扫声呐系统硬件（1套）1.1侧扫声呐成像显示系统侧扫声呐系统需具备水下声呐3D成像功能，能够获取水下地形的高清视图，能够直观的显示声呐成像数据和3D成像数据，并能够切换原始成像数据和3D成像视图。

侧扫声呐系统支持历史数据回放及声呐成像数据导出。

1.2水下声波发射和接收换能器水下声波发射和接收换能器能够向两侧和底部发送宽角度声波波束，采集成像深度大于60米，测深深度大于250米。

1.3声呐信号示波器侧扫声呐系统需具备NMEA0183接口及NMEA2000接口，能够对声呐数据原始数据进行采集，最大采样率1GSa/s。

2声呐数据管理软件（1套）能够将声呐成像数据从声呐成像显示系统中导出，包括导出水下声呐3D成像数据和平面成像数据。

二、项目实施要求1项目实施周期要求中标方需在合同签订后60日内，完成设备采购、安装、调试，并且配合完成所有“侧扫声呐系统”的联合安装调试。

2项目实施工作要求2.1供货中标人须在不迟于合同签订后的60个工作日内完成所有招标设备到指定地点的供货。

投标人应确保其技术建议以及所提供的设备的完整性、实用性，保证系统及时投入正常运行。

本技术规格书所规定的技术细节是对设计方案的建议，卖方应该保证最终的效果达到规格书上的主要技术要求和指标，若出现因投标人提供的设备不满足要求、不合理，或者其所提供的技术支持和服务不全面，而导致系统无法实现或不能完全实现的状况，达不到规格书规定技术指标时，投标人负相应责任。

2.2安装调试中标单位必须提供安装、配线以及测试和调整，施工过程由专业的调试人员进行安装、检测和排除故障。

2.3验收设备到货后，用户单位与中标单位共同配合有关部门对所有设备进行开箱检查，出现损坏、数量不全或产品不符等问题时，由中标单位负责解决。

根据标书要求对本次所有采购设备的型号、规格、数量、外型、外观、包装及资料、文件（如装箱单、保修单、随箱介质等）进行验收。

侧扫声呐测量技术要求侧扫声呐是一种常用于测量水深和海底地形的技术。

它通过发射声波并记录被回波所反弹回来的时间和强度，可以构建出水下的三维地形图。

在进行侧扫声呐测量时，有一些技术要求需要注意，下面将详细介绍。

首先，侧扫声呐测量需要选择合适的设备。

声呐设备应具备高精度和高分辨率的特点，以便准确地捕捉水下的细节信息。

同时，设备的频率和功率也需根据实际需要进行选择。

高频率的声呐适用于较浅的水域和海底地形复杂的区域，而低频率的声呐则适用于较深的水域和海底地形简单的区域。

其次，侧扫声呐测量需要进行准确的航迹规划。

在进行声呐测量时，需确定合适的航迹，以便覆盖需要测量的区域，并确保测量数据的完整和准确性。

航迹规划要考虑到水深、海底地形和测量目的等因素，能够尽可能地横向覆盖整个测量区域，并保持一定的重叠度，以便在数据处理时进行质量控制和验证。

此外，侧扫声呐测量还需要考虑环境因素的影响。

声波传播受水温、盐度、水流等环境因素的影响，因此在测量过程中需要注意对这些因素进行测量和记录。

在数据处理时，还需要对这些环境因素进行校正，以减小其对测量结果的影响。

在进行侧扫声呐测量时，还应注意数据的采集和处理。

采集数据需要保证声呐设备的稳定和准确性，同时要注意数据的时序信息和纵深信息的捕捉。

在数据处理时，需要对原始数据进行滤波、插值和重采样等预处理操作，以提高数据质量和减小噪声干扰。

同时，还需要对数据进行校正，包括校正水深、校正航速、校正航向等，以获得准确的测量结果。

最后，在进行侧扫声呐测量时，还需遵守相关的法规和标准。

根据不同的国家和地区，可能存在不同的法规和标准，包括声呐使用的频率范围、功率限制、测量速度和测量精度等。

在进行测量之前，需要对相关法规和标准进行了解，并遵守其要求，以保证测量的合法性和可靠性。

综上所述，侧扫声呐测量技术要求包括选择合适的设备、进行准确的航迹规划、考虑环境因素的影响、注意数据的采集和处理，以及遵守相关法规和标准。

第1篇一、引言声呐，作为一项重要的水下探测技术，广泛应用于海洋资源开发、海洋科学研究、海洋环境保护、海上安全等领域。

然而，声呐在探测过程中产生的噪声对海洋生态环境和生物资源造成了严重的影响。

为了保护海洋生态环境，维护海洋生物资源，我国制定了相应的声呐法律规定，以确保声呐技术的合理使用。

二、声呐的定义与分类1. 定义声呐，全称为声波探测与测距，是利用声波在水中的传播特性，通过声波发射、接收、处理等过程，实现对水下目标探测、定位、测距等功能的装置。

2. 分类根据声呐的工作原理，可分为以下几种类型：（1）主动声呐：通过发射声波，接收反射回来的声波信号，实现对目标的探测、定位、测距等功能。

（2）被动声呐：仅接收目标发出的声波信号，通过对声波信号的频率、时间、强度等参数进行分析，实现对目标的探测、定位、测距等功能。

（3）多波束声呐：通过多个发射器和接收器，实现对水下地形、地貌的精细探测。

（4）合成孔径声呐：利用多个发射器和接收器，通过信号处理技术，实现对目标的探测、定位、测距等功能。

三、声呐法律规定的主要内容1. 《中华人民共和国海洋环境保护法》《中华人民共和国海洋环境保护法》是我国海洋环境保护的基本法律，其中对声呐的使用进行了规定。

根据该法，声呐的使用应当符合以下要求：（1）声呐使用单位应当取得相应的许可证。

（2）声呐使用单位应当采取有效措施，减少声呐使用对海洋生态环境的影响。

（3）声呐使用单位应当对声呐使用过程中的噪声进行监测，确保噪声符合国家规定。

2. 《中华人民共和国海洋渔业法》《中华人民共和国海洋渔业法》是我国渔业管理的基本法律，其中对声呐在渔业活动中的应用进行了规定。

根据该法，声呐在渔业活动中的应用应当符合以下要求：（1）声呐使用单位应当取得相应的许可证。

（2）声呐使用单位应当采取措施，避免对渔业资源造成损害。

（3）声呐使用单位应当对声呐使用过程中的噪声进行监测，确保噪声符合国家规定。

3. 《中华人民共和国水下考古条例》《中华人民共和国水下考古条例》是我国水下考古管理的基本法律，其中对声呐在水下考古活动中的应用进行了规定。

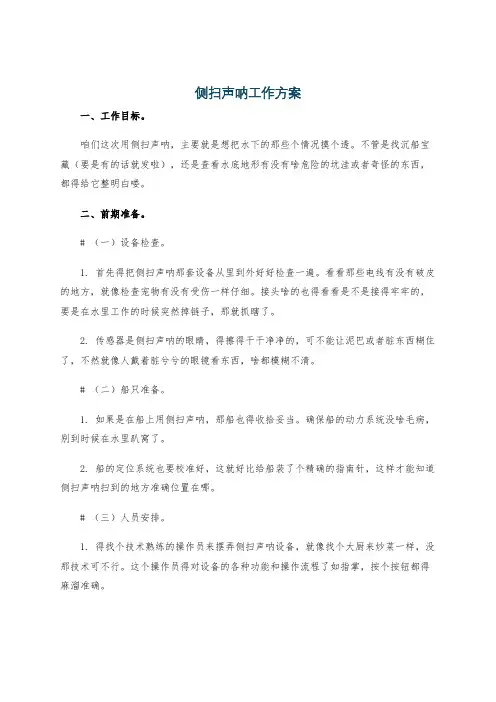

侧扫声呐工作方案一、工作目标。

咱们这次用侧扫声呐，主要就是想把水下的那些个情况摸个透。

不管是找沉船宝藏（要是有的话就发啦），还是查看水底地形有没有啥危险的坑洼或者奇怪的东西，都得给它整明白喽。

二、前期准备。

# （一）设备检查。

1. 首先得把侧扫声呐那套设备从里到外好好检查一遍。

看看那些电线有没有破皮的地方，就像检查宠物有没有受伤一样仔细。

接头啥的也得看看是不是接得牢牢的，要是在水里工作的时候突然掉链子，那就抓瞎了。

2. 传感器是侧扫声呐的眼睛，得擦得干干净净的，可不能让泥巴或者脏东西糊住了，不然就像人戴着脏兮兮的眼镜看东西，啥都模糊不清。

# （二）船只准备。

1. 如果是在船上用侧扫声呐，那船也得收拾妥当。

确保船的动力系统没啥毛病，别到时候在水里趴窝了。

2. 船的定位系统也要校准好，这就好比给船装了个精确的指南针，这样才能知道侧扫声呐扫到的地方准确位置在哪。

# （三）人员安排。

1. 得找个技术熟练的操作员来摆弄侧扫声呐设备，就像找个大厨来炒菜一样，没那技术可不行。

这个操作员得对设备的各种功能和操作流程了如指掌，按个按钮都得麻溜准确。

2. 再安排个助手，助手的任务就是给操作员打下手。

比如帮忙递个工具啦，记录一下数据啦，就像舞台上的配角，虽然不是主角，但也非常重要。

三、工作流程。

# （一）测线规划。

1. 在开始扫描之前，得像画地图一样规划好测线。

根据要探测的区域大小和形状，合理地安排测线的走向。

就好比咱们扫地的时候，要规划好从哪开始扫，怎么扫才能把整个屋子都扫干净一样。

要是测线规划得乱七八糟，那肯定会有地方没扫到，水下的情况也就看不全乎了。

2. 测线之间的间距也得好好考虑。

如果间距太大，可能会漏掉一些小的目标；间距太小呢，又会浪费时间和资源。

这就需要根据探测目标的大小和重要性来权衡了，就像买东西要考虑性价比一样。

# （二）设备安装与调试。

1. 按照设备的安装说明，把侧扫声呐稳稳地安装在船上或者其他合适的平台上。
