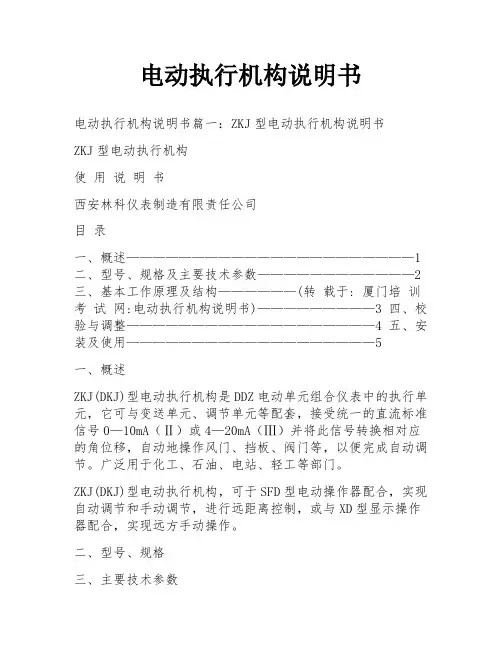

电动执行机构说明书电动执行机构说明书篇一：ZKJ型电动执行机构说明书ZKJ型电动执行机构使用说明书西安林科仪表制造有限责任公司目录一、概述——————————————————————1二、型号、规格及主要技术参数————————————2三、基本工作原理及结构——————(转载于: 厦门培训考试网:电动执行机构说明书)—————————3 四、校验与调整———————————————————4 五、安装及使用———————————————————5一、概述ZKJ(DKJ)型电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0—10mA（Ⅱ）或4—20mA（Ⅲ）并将此信号转换相对应的角位移，自动地操作风门、挡板、阀门等，以便完成自动调节。
广泛用于化工、石油、电站、轻工等部门。
ZKJ(DKJ)型电动执行机构，可于SFD型电动操作器配合，实现自动调节和手动调节，进行远距离控制，或与XD型显示操作器配合，实现远方手动操作。
二、型号、规格三、主要技术参数1、输入信号 0-10 mADC(Ⅱ) 4-20 mA DC(Ⅲ)（含放大器）2、出轴力矩见表一3、出轴每转时间见表一4、出轴有效位移见表一5、输入电阻200? (Ⅱ)250? (Ⅲ)6、死区 <3%7、基本误差<?25%8、回差 <1.5%9、阻尼特性 <3次半周期 10、时滞 <1秒11、电源电压220VAC 50HZ 12、使用环境伺服放大器温度 0—+50℃ 湿度 10%-70%周围空气中无腐蚀性物质执行机构温度 -10—+55℃湿度 <95%周围空气中无腐蚀性物质四、基本工作原理及结构（一）系统原理方框图ZKJ型电动执行机构包括伺服放大器及执行机构两个部分。
电动执行机构系统包括ZPE型伺服放大器，SFD型电动操作器，及ZKJ执行机构，其方框如图一。
（二）基本工作原理当SFD型操作器放在“自动”位置时，伺服放大器输入端有一直流信号输入时，此信号与极性相反的位置反馈信号相比较，其差值信号经过放大，便有足够的功率输出驱动单相伺服电机转动，经减速器转变成低速大力矩输出。
SD系列智能数字整体式电动执行机构调试使用说明书天津伯纳德执行器有限公司尊敬用户,XX系列智能数字显示式执行器采用微电子技术增加新的使用功能, 现场安装调试时请认真阅读使用、操作、调试、说明书。
概述智能型数字式电动执行机构控制器是我公司结合当今微电子技术、电子、电力器件成功设计新一代机电一体化产品，智能型数字电动执行器，能够适应当今多种复杂的控制系统要求，并为实际控制系统工程的特殊功能提供了多种不同类型的产品。
主要特点1.该系列电动执行器，在机械设计上采用组合结构，产品部件通用化、标准化、系列化，使得产品通过机械、电机、微电子控制电路,不同功能的组合可以形成多种系列和规格，通用性强，在对产品维护中,减少大量备品备件。
2•电动执行器的运行状态为就地数字显示，给定信号，阀位信号，显示0-100%数字量对应4-20111A信号，执行器的运行状态就地可直观地显示出来。
3給定控制信号与阀位输出信号隔离不共地，增强了抗干扰功能。
4.非侵入式，红外遥控操作。
5.单相、三相电动执行机构，采用过零触发电力器件，无触点功率输出控制伺服电机运行。
6.增加远控操作及现场操作的功能选择，通过霍尔开关实现就地（现场、远控切换及开、关转换操作。
7.角行程、直行程执行器的角度与行程距离不受90度或固定行程距离约束，在机械设计允许的范围内,均可满足现场安装所需角度或行程距离的要求。
&断信号、锁定、报警功能，执行器在运行过程中随机自检,运行状态诊断功能，当出现断信号时，执行器可预先按系统工艺要求,运行到应急设置位置（全开、全关、停止或指定位置。
9.自动判断伺服电机启动电流与超力矩状况,力矩传感器检测到超力矩信号后，根据系统工艺要求可随机组态正向与反向超力矩报警输出至控制室。
10.动态电制动，位置传感器测量到行程平衡点后，电子制动到准确位置,依据不同的力矩输出可独立设置正行程、反行程，制动时间（DIP设置，克服了机械摩擦制动缺陷。
SPECIFICATIONSPart number . . . . . . . . . . . . . . . . . . .875-1029-000Power supply . . . . . . . . .24 V AC ±20%, 50–60 Hz, . . . . . . . . . . . . . . . . . . . . . . . .24 V DC ±20%Power consumptionIn operation . . . . . . . . . . . . .2 W @ nominal torque At res . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .4 W For wire sizing . . . . . . . . . . . . . . . . . . . . . . . . . .4 VA Connection cable . . . . . . .1 m (3 .3 ft), 4×0 .75 mm 2(AWG 18)Control signal X . . . . . . . . . . . . . . . . . . .0–10 V DC Input resistance . . . . . . . . . . . . . . . . . .100 k Ohm Operating range . . . . . . . . . . . . . . . . . . .2–10 V DC(for set angle of rotation)Synchronisation tolerance . . . . . . . . . . . . . . . . .±5%Position feedback Y . . . . . .2–10 V DC (max . 1 mA) Direction of rotation . . .Reversible with switch 0 / 1Angle of rotation . . . . . . . . . . . . . . . . . . . .max . 95° (adjustable by mechanical stops)Torque . .min . 20 Nm (180 in-lb) @ nominal voltage Running time . . . . . . . . . . . . . . . . . . . . . . . . .150 s Position indication . . . . . . . . . . . . . . . .mechanical Manual override . . . . . . .Gearing latch disengaged with pushbutton, self-resetting, manual locking Standards conformityEMC, emission . . . . . . . . . . . . . . . .SS EN 50081-1EMC, immunity . . . . . . . . . . . . . . . .SS EN 50082-1Protection class . . . . . . .III Safety extra-low voltage Enclosure rating . . . . . . . . . . . . . . . . . . . . . . .IP 54Ambient humidity . . . . . . . . .95% r .H (EN 60730-1)MD20A - 24Modulating Damper Actuator Action 20 Nm (180 in-lb)MD20A-24 damper actuators for operating air control dampers in ventilation and air-conditioning systems for building services installations• For air control dampers up to approx. 4 m 2(4 .8 yard 2)• Torque 20 Nm (180 in-lb)• Nominal voltage AC/DC 24 V • Control: Modulating 0 – 10 V • Position feedback: 2 – 10 VAmbient temperatureOperation . . . . . . . .–30 to +50 °C (–22 to +122 °F)Storage . . . . . . . . .–40 to +80 °C (–40 to +176 °F)Sound power level . . . . . . . . . . . . . .max . 45 dB (A)Maintenance . . . . . . . . . . . . . . . . .Maintenance-free Weight . . . . . . . . . . . . . . . .Approx 1 .05 kg (2 .3 lb .)6441(1,6)109(4,3)30(1,2)Damper spindle (in.)Length mm (in.)mmClamp on top min . 42 (1 .65)10 . . . 20 (0 .39 . . . 0 .78)Clamp on bottommin . 20 (0 .78)10 . . . 20 (0 .39 . . . 0 .78)WIRINGWIRINGMD10B-230Connection via safety isolatingtransformer.Measuring voltage Y for position indication or as master-slave signal .Parallel connection of several actuators is possible . Power consumption must be observed .ACCESSORIESPlease refer to data sheet G-30-90“Accessories Damper Actuators” (part . no . 0-003-2251) .On October 1st, 2009, TAC became the Buildings Business of its parent company Schneider Electric. This document reflects the visual identity of Schneider Electric, however there remains r eferences to TAC as a corporate brand in the body copy. As each document is updated, the body copy will be changed to reflect appropriate corporate brand changes.Schneider Electric Telephone Europe: Malm ö, Sweden +46 40 38 68 50 Telephone Asia Pacific: Singapore +65 6776 3166 /buildings003-2234-3February 2006 mf© 2009 S c h n e i d e r E l e c t r i c . A l l r i g h t s r e s e r v e d .FUNCTIONMode of operationThe actuator is controlled by means of as tandard control signal DC 2-10 V . It opens to the position dictated by this signal . Them easuring voltage Y allows the damper position (0 . . . 100%)to be electrically indicated and serves as a follow-up control signal for other actuators .Simple direct mountingSimple direct mounting on the damper spindle with a universal spindle clamp, supplied with an anti-rotation strap to prevent the actuator from rotating .Manual overrideManual operation is possible with the self-resetting pushbutton (the gearing latch remains disengaged as long as the pushbutton is pressed or detented) .Adjustable angle of rotationAdjustable angle of rotation with mechanical end stops .High functional reliabilityThe actuator is overload-proof, requires no limit switches and automatically stops when the end stop is reached .SAFETY NOTESThe damper actuator is not allowed to be used outside the specified field ofa pplication, especially in aircraft.The device may only be opened at the manufacturer’s site. It does not c ontain any parts that can be replaced orr epaired by the user.The cable must not be removed from the device.When calculating the required torque, the specifications supplied by thedamper manufacturers (cross section, design, installation site), and the air flowc onditions must be observed.lectronic components and is not allowed All locally valid regulations and require-ments must be observed.。
电动执行器常见故障分析内容来源自网络1常规电动执行器最典型地是扬州和常州电动执行器，在此我就以扬州电动执行器为原型具体的分析电动门在实际运用中常见故障。
1.1扬州电动执行器常用电路图如图1：图1L为220V火线，K为控制开关，RJ为热偶，KK为转换开关1 常规电动执行器最典型地是扬州和常州电动执行器，在此我就以扬州电动执行器为原型具体的分析电动门在实际运用中常见故障。
1.1 扬州电动执行器常用电路图如图1：图1L为220V火线，K为控制开关，RJ为热偶，KK为转换开关，SBO（C）为就地控制开关按钮，KM为接触器，TSO（C）为力矩，LSO（C）为限位开关，N为零线。
1.2 故障分析1.2.1 当K及RJ发生故障时，故障现象常为电动执行器送上电后，红、绿灯全不亮，电动执行器远方、就地操作没有任何反应。
分析其故障原因有电气和机械原因，机械原因一定是手动合不上或复不了位；而电气原因探其原理不难发现K和RJ全是为过流保护而设计，而实质不同的K是控制电流超过其正常运行时额定电流的1.5倍以上就达到了跳闸值。
RJ是监视动力回路的额定电流1.05倍以上同时在一定时间内跳闸，从而切断控制回路。
总之K及RJ全是为保护设备不至过流而烧毁及伤害工作人员。
1.2.2 KK发生故障时，常为电动执行器送上电后，红或绿灯亮，电动执行器远方、就地操作没有任何反应或都有反应，另有当KK在远方时，就地可以操作；当KK在就地时，远方可以操作。
分析其原因，当电动执行器送上电后，红或绿灯亮，而远方、就地操作不动，此时KK 可能不到位，可以检查其有无赃污或机械故障；针对另一种KK打到就地、远方总有一种可以操作，此时一定为接点错误或机械过位。
♂图21.2.3 SBO（C）及DCS故障类型应为一致，一般现象常为电动执行器送上电后，红或绿灯亮，电动执行器远方、就地操作没有任何反应，而此时测量SBO（C）及DCS的电源侧接点全都有220V电压，说明SBO（C）及DCS两侧的回路是通的，那么只有SBO（C）及DCS故障一种可能。
SD系列电动执行机构廊坊市康达电子设备制造厂康达电子一概述SD系列执行机构是工业过程测量和控制系统的终端控制装置，是引进欧洲同类产品先进技术，针对我国的实际情况改进型的升级换代产品，它能够将系统的控制信号（模拟信号或断续信号）转换或输出轴和位移（角位移、多转角位或直线位移），以控制阀门内截流件的位置或其它调节机构，使被控介质按系统规定的状态工作。
SD系列电动执行机构具有角行程、多转和直行程三类产品。
角行程电动执行机构用于驱动90o转角的阀门如蝶阀、球阀、面叶阀、风门、旋塞阀、挡板阀等。
直行程电动执行机构用于驱动单、双座调节阀、套筒阀等直线位移的调节阀。
多转电动执行机构用于驱动闸阀及其它多转圈转动的调节阀。
SD系列产品品种规格多、功能全、精度高、重量轻、质量稳定可靠，并且安装灵活，高度维护方便，可以广泛地用于电站、冶金、化工、石油、建材、轻工及水处理等待业生产过程的自动控制。
SD系列电动执行机构，它接收来自计算机或调节器送来4-20mA模块量信号及接点控制信号，自动地操纵调节机构，完成自动调节任务，它也可以通过操作器实现“手动－自动”转换，切换到手动时，用操作器可对执行机构进行远方控制。
二．产品的种类及型式SD系列电动执行机构是组合结构，它可通过不同的减速器零部件及不同规格电动机的组合，构成不同品种和规格的执行机构。
SD系列电动执行机构按输出方式分成三种。
1.角行程――输出力矩和90o转角2.直行程――输出力拉力和直线位移。
3.多转式――输出力矩和超过360o的多圈转动。
SD系列电动执行机构按安装方式分成二种：1．直联式――通过执行机构输出部位的法兰与阀门等直接连接，这样执行机构可直接安装在管道上，多用于多转式、角行程、直行程。
2．底座式――执行机构通过输出臂及杠杆与阀门等连接，此时执行机构需要安装在一个基础上，仅角行程用这种方式安装。
SD系列电动执行机构按调节方式分成三种1.比例调节型――执行机构接收计算机、调节器等送来的4－20mA或1－5V的模似量信号，执行机构的输出轴转转角（或位移）与信号忧比例关系，并自动地完成调节任务。
上海孚因F L O W I N N电动执行器操作维护说明书(共15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--上海孚因流体动力设备有限公司电动执行器操作维护说明书日期:2011-6-9版次: 1前言感谢您使用本公司生产的电动执行器，产品通过CE认证，符合ISO5211标准连接尺寸，产品检测符合以下国际及国内标准：●EN 60730-1:2000●EN 60730-2-14:1997●EN 61000-6-2:2005●EN 61000-6-3:2007●EN ISO 5211●JB/T 8219-1999●JB/T 8528-1997本公司产品可广泛应用于给排水、暖通、石油、化工、电子、轻工、食品、医药、轻纺、造纸、水电、船舶、冶炼、能源系统等流体管线上作为调节和截流装置。
在您使用安装产品之前，请务必仔细阅读本说明书，如有任何问题，欢迎致电本公司客服人员。
目录·前言 ................................................................................................................................................................ 错误!未定义书签。
1、电动执行器外观及调节型（模拟型）PCB示意图 ............................................................................... 错误!未定义书签。
2、电动执行器技术参数............................................................................................................................... 错误!未定义书签。
ＩＳＯ９００１ 质量认证企业推荐单位天津市企业联合会理事单位ＲＤＦＤ－系列电动操作器 使用说明书天津贝尔自动化仪表技术有限公司ＴＩＡＮＪＩＮ ＢＥＬＬ ＡＵＴＯＭＡＴＩＣ ＩＮＳＴＲＵＭＥＮＴ ＴＥＣＨＮＯＬＯＧＹ ＣＯ．，ＬＴＤ●操作器在电动执行机构系统中的主要作用有２种：１．在控制室内为操作者提供可视的输入及反馈信号值，便于观察现场阀位。
２．在控制信号失灵或检修系统时，可用其直接操作电动执行机构，完成事故检修情况下的人工手动操作。
操作器型号配电动执行机构型号备 注ＤＦＤ－０５ＤＦＤ－０５００普通系列ＤＫＪ－５１０ＤＫＪ－５１００以下但推荐使用ＤＦＤ－０９， ＤＦＤ－０９００ＤＦＤ－０７ＤＦＤ－０７００普通系列ＤＫＪＤＫＺ带上、下电限位功能ＤＦＤ－０９ＤＦＤ－０９００普通系列ＤＦＤ－１３０ＤＦＤ－１３００引进系列可输出４～２０ｍＡ电流控制信号ＤＦＤ－１９００ＤＦＤ－１９００Ｔ引进系列●各种型号适用范围：系列ＤＫＪＤＫＺ系列推荐使用角行程直行程多转系列角行程直行程多转系列可输出无源开关量控制信号地址：天津市南开区黄河道５１９号 邮编：３００１１２ 电话：０２２－２７５２８９７３／２７７７２３６９ 传真：０２２－２７５２９９８３网址：ｗｗｗ．ｂｅｌｌａｕｔ．ｃｏｍ 邮箱：ｆｗ＠ｂｅｌｌａｕｔ．ｃｏｍ天津贝尔自动化仪表技术有限公司ＴＩＡＮＪＩＮ ＢＥＬＬ ＡＵＴＯＭＡＴＩＣ ＩＮＳＴＲＵＭＥＮＴ ＴＥＣＨＮＯＬＯＧＹ ＣＯ．，ＬＴＤ感谢您订购贝尔公司产品，欢迎您给我们的产品和工作提出宝贵意见。
ＢＥＬＬ 天津市贝尔自动化仪表技术有限公司电动操作器目录目 录１．ＤＦＤ－０５，ＤＦＤ－０５００ 电动操作器 …………………………………………………………………１ １．１ 用途………………………………………………………………………………………………１ １．２ 主要技术性能……………………………………………………………………………………１ １．３ 工作原理及结构说明……………………………………………………………………………１ １．４ 仪表的安装与维修使用…………………………………………………………………………３２．ＤＦＤ－０９，ＤＦＤ－０９００， ＤＦＤ－０７，ＤＦＤ－０７００电动操作器…………………………………………５ ２．１ 用途………………………………………………………………………………………………５ ２．２ 主要技术性能……………………………………………………………………………………５ ２．３ 工作原理及结构说明……………………………………………………………………………５ ２．４ 仪表的安装与维修使用…………………………………………………………………………７３．ＤＦＤ－１３０，ＤＦＤ－１３００ 电动操作器 …………………………………………………………………１１ ３．１ 用途………………………………………………………………………………………………１１ ３．２ 主要技术性能……………………………………………………………………………………１１ ３．３ 工作原理及结构说明……………………………………………………………………………１１ ３．４ 仪表的安装与维修使用…………………………………………………………………………１２４．ＤＦＤ－１９００，ＤＦＤ－１９００Ｔ 电动操作器………………………………………………………………１３ ４．１ 用途………………………………………………………………………………………………１３ ４．２ 主要技术性能……………………………………………………………………………………１３ ４．３ 工作原理…………………………………………………………………………………………１３５．贮存………………………………………………………………………………………………………１６６．保证事宜…………………………………………………………………………………………………１６７．其它产品…………………………………………………………………………………………………１６１． ＤＦＤ－０５，ＤＦＤ－０５００ 电动操作器１．１用途ＤＦＤ－０５型电动操作器是工业过程测量和控制系统终端控制单元的辅助装置，可以完成电动执行机构手动，自动工作状态切换，远方操作和自动跟踪无扰动切换等功能。
电液动执行器检验标准全文共四篇示例，供读者参考第一篇示例：电液动执行器是一种集电动和液压技朮于一体的执行器，广泛应用于工业控制系统中，用于完成各种机械动作。
为了确保电液动执行器的性能和质量符合要求，需要进行严格的检验。
一、外观检验1.检查电液动执行器的外观是否完整，表面是否有划痕、变形或锈蚀等现象。
2.检查焊接部位是否牢固，有无裂缝或焊接质量不良的现象。
3.检查连接部件和螺纹是否完好，有无松动或损坏的情况。
4.检查密封件的密封性能是否良好，有无漏油或漏气的现象。
二、功能检验1.检查电液动执行器的传动系统是否灵活，有无卡滞或异响的情况。
2.检查电液控制系统是否正常工作，有无电气故障或液压故障的情况。
3.检查电液动执行器的运动速度和力矩是否符合设计要求，有无泄漏或堵塞等问题。
4.检查电液动执行器的响应速度和精度是否满足控制要求，有无延迟或误差的现象。
三、性能检验1.进行运行试验，检查电液动执行器的运行稳定性和可靠性。
2.进行负载试验，检查电液动执行器的负载能力和承载能力。
3.进行耐磨试验，检查电液动执行器的零部件耐磨性和使用寿命。
4.进行环境适应性试验，检查电液动执行器在不同环境条件下的工作性能。
通过以上的检验标准，可以有效保证电液动执行器的质量和性能，确保其在工业控制系统中的正常运行和稳定性。
同时，厂家和用户可以根据检验结果对电液动执行器进行维护和保养，延长其使用寿命，提高设备的工作效率和安全性。
第二篇示例：电液动执行器是一种通过电力和液压相结合的机械设备，广泛应用于工程机械、船舶、航空航天等领域。
为了确保电液动执行器的性能和质量，需要进行严格的检验。
本文将介绍电液动执行器的检验标准及其重要性。
电液动执行器的检验标准主要包括以下几个方面：1. 外观检验：外观检验是检查电液动执行器的表面质量、涂装是否完好、无损伤或缺陷等。
外观检验是最基础也是最容易进行的检验项目之一，但也是最容易被忽视的一项。
2. 功能检验：功能检验是检查电液动执行器的控制和作动功能是否正常，包括控制阀的开关、液压缸的动作是否顺畅等。
