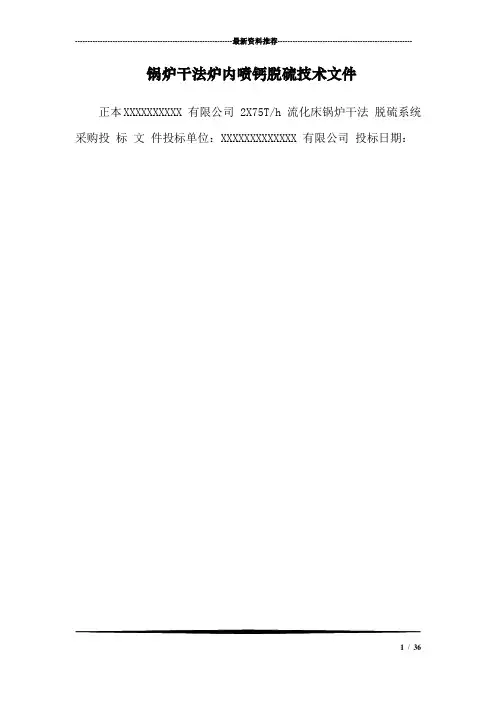

锅炉干法炉内喷钙脱硫技术文件标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-正本XXXXXXXXXX有限公司2X75T/h流化床锅炉干法脱硫系统采购投标文件投标单位：XXXXXXXXXXXXX有限公司投标日期：目录1.投标函…………………………………………………………2.投标一览表……………………………………………………3.投标分项报价表………………………………………………4.技术规格偏离表………………………………………………5.商务条款偏离表………………………………………………6.技术文件………………………………………………………7.资格证明文件…………………………………………………1.投标函致：（招标代理机构名称） XXXXXXX招标公司：根据贵方为锅炉喷钙输送系统国内项目招标采购货物及服务的投标邀请HTC-XXXXX，签字代表销售经理经正式授权并代表投标人系注册于 XXXXXXX有限公司提交下述文件正本一份及副本四份：1. 投标一览表2. 投标分项报价表3. 技术规格偏离表4. 商务条款偏离表5. 按招标文件投标人须知和技术规格要求提供的有关文件6. 资格证明文件7. 提交的投标保证金，金额为万元。
据此函,签字代表宣布同意如下:1. 所附投标价格表中规定的应提交和交付的货物投标总价为万元）（用文字和数字表示的投标总价）。
2. 投标人将按招标文件的规定履行合同责任和义务。
3. 投标人已详细审查全部招标文件，包括第(编号、补遗书)(如果有的话)。
我们完全理解并同意放弃对这方面有不明及误解的权力。
4. 本投标有效期为自开标日起个日历日。
5. 如果在规定的开标时间后，投标人在投标有效期内撤回投标，其投标保证金将被贵方没收。
6. 根据投标人须知第2条规定，我方承诺，与买方聘请的为此项目提供咨询服务的公司及任何附属机构均无关联，我方不是买方的附属机构。
7. 投标人同意提供按照贵方可能要求的与其投标有关的一切数据或资料，完全理解贵方不一定接受最低价的投标或收到的任何投标。
8. 与本投标有关的一切正式往来信函请寄:地址传真电话电子函件投标人代表签字投标人名称公章日期2．投标一览表投标单位（盖章）：投标人代表（签字）：3．投标分项报价表2. 除此表之外，投标人应提供详细的主机及配置分项报价表，并注明规格型号、产地（制造商）、品牌、单价、总价。
3.如果不提供详细分项报价将视为没有实质性响应招标文件。
4．投标人所报设备价格应包含17%增值税发票及运费的价格。
（包括其它技术服务费用在内）投标单位（盖章）：沈阳福斯特蓝天自控通信设备有限公司投标人代表（签字）：设备分项报价表表2B 2台炉单位：万元设备总价元人民币投标人名称：（公章）投标人代表签字：C 备品备件及专用工具的分项报价(石灰石输送系统)表2 C1）备品备件价格表二台炉单位：元人民币专用工具价格表(石灰石输送系统)备品备件及专用工具总计价元人民币投标人名称：（公章）投标人代表签字：D 技术服务的分项报价(石灰石输送系统)表2 D现场服务计划表单位：元人民币技术服务总计价投标人名称：（公章）投标人代表签字：4.技术规格偏离表投标人名称：编号:____ __________ 包号:投标人代表（签字）：注：投标人应对照招标文件技术规格，逐条说明所提供货物和服务已对招标文件的技术规格做出了实质性的响应，并申明与技术规格条文的偏差和例外。
特别对有具体参数要求的指标，投标人必须提供所投设备的具体参数值。
5.商务条款偏离表投标人名称：_ ___招标编号:__ ____ 包号:投标人代表（签字）：XXXXXXXXXX有限公司锅炉喷钙输送系统采购技术规范书1、总则本技术规范书适用 XXXXXXXX有限公司的两台75吨锅炉，炉内喷钙输送系统设备。
它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本期工程需安装一套炉内喷钙输送系统设备，两台炉共用一套设备。
脱硫效果达到国家标准为：国家标准废气经脱硫除尘后浓度范围（小于45 ）mg/m3,排放量为（不大于）kg/h,二氧化硫浓度范围为（ 400）mg/m3.排放量为（112） kg/h，烟气黑度小于林格曼（ 1）级。
答：我公司充分理解并保证满足以上要求的内容。
2、设备运行环境和条件安装地址： XXXXXXXXXXXXX）有限公司厂区内。
设备运行环境2.2.1布置位置：锅炉房墙外0米。
输送管道长度：（具体长度以现场布置为准）输送目标：锅炉炉膛输送方式：罗茨风机输送输送介质：石灰石粉落料口： 1个锅炉石灰石粉入料口： 4个石灰石粉仓有效容积： 1503筒体直径: Ф6000mm每套系统输送量： h（变频调速）2.2.2两台锅炉配备一个石灰石粉料仓，石灰石粉料仓设一个出料口。
石灰石粉由罗茨风机输送至锅炉炉膛燃烧，每台锅炉设2个进料口。
答：我公司清楚以上工程概况的内容, 并保证满足以上要求制造。
我公司产品完全满足上述～2.2.2项设备运行及石灰石粉参数等的要求。
我公司具有多项电厂用石灰石输送系统生产、安装、调试、运行的成功业绩，长期为火力发电厂循环流化床锅炉设计生产石灰石输送系统，炉前给料系统，具有丰富的电站专用石灰石输送设备的设计和生产经验。
3、设备规范系统设计范围制造商负责该工程石灰石粉给料系统的系统设计、给料设备供货、系统调试等。
供方要对所设计的系统和所选的设备、附件全面负责。
3.1.1石灰石粉输送系统从石灰石粉仓（包括石灰石粉仓）顶部至锅炉入口为止的全套石灰石输送系统所需的机械、电气、控制设备（仪表、阀门、就地箱至仪表的电缆）。
3.1.2输送用空气系统采用罗茨风机供风。
系统设计方案两台锅炉配备一个石灰石料仓，石灰石粉料仓设两个出料口，每个出料口分别对应一台锅炉，相对独立运行。
石灰石粉从石灰石料仓出来后通过电动插板门，经变频旋转给料阀,石灰石缓冲仓，进入恒速旋转给料阀均匀送入喷射器，在喷射器中与输送风混合，接至石灰石管路。
石灰石流量根据燃料量和锅炉尾部SO2分析，通过调节旋转给料阀的转速来控制。
旋转给料阀采用变频调节。
答：我公司在石灰石气力输送系统上具有成熟设计及应用经验，先后为辽宁富腾电厂、重庆方盛电力有限责任公司、重庆市水江发电有限公司、峨嵋铝业自备电厂、焦作韩电发电厂等多家电厂配套石灰石气力输送系统，经过多年运行效果良好。
在石灰石粉仓下部安装专门设计的气化底盘装置，通过导入高温、干燥的压缩空气气流使石灰石粉气化，并能有效防止石灰石粉发生板结。
压缩空气进口配备电动球阀，与电动插板阀联锁。
我们公司的石灰石输送系统工作原理如下：石灰石粉从石灰石料仓出来后通过电动插板阀进入变频旋转式给料机，而后进入缓冲仓经旋转给料阀再进入加速室，缓冲仓有空气平衡管与石灰石仓顶相联接，石灰石粉在加速室中与高压空气混合，将其送入炉膛。
入炉口处有耐高温耐磨硬密封手动闸板阀和用于吸收锅炉热变形的耐高温耐磨波纹管补偿器。
高压空气来自罗茨风机。
石灰石粉流量根据燃料量和锅炉尾部SO2分析数据，通过调节旋转给料阀的转速来实现。
石灰石粉从水冷壁前墙两点（或多点）送入炉膛，完全满足气力输送系统的要求。
因我司具有多年成功运行经验，对在运行中出现的任何由于使用不当或其他因素产生的故障均有成熟的解决方法。
且可保证我公司所供的设备质量是一流的。
4、技术要求供方设计、提供的设备、阀门、管道及管道附件如弯头等，应充分考虑其工作环境，应有可靠的耐磨性能。
答：我公司设计生产的石灰石系统中所包含的设备、阀门的工作部位均采用耐磨材质制作，气力输送管道及弯头内部均衬有10mm以上的耐磨陶瓷层，可充分保证系统运行100000小时以上不损坏。
系统中应有噪音控制措施。
在自由空间离设备外壳1米处的噪音，应在85dB(A)级以下。
供方提供的各种阀门应有1年以上无故障的寿命。
供方提供的各种阀门应采取防磨措施，并应满足石灰石粉给料系统安全、正常、自动的运行。
答：我公司的旋转给料阀是引进德国先进技术进行合作开发研制的产品，并广泛应用于电站、化工、运输、煤炭等行业，尤其适用于CFB循环流化床锅炉的输煤、排渣、输送石灰石粉、飞灰再循环等系统。
我公司长期为火力发电厂循环流化床锅炉设计生产炉前给煤用旋转给料阀、输送石灰石粉旋转给料阀、飞灰再循环给料阀、和炉后冷渣器下排渣用旋转给料阀，具有丰富的电站专用旋转给料阀设备的设计和生产经验。
普通型旋转给料阀应用于石灰石粉输送时，由于石灰石粉有一定的腐蚀性，针对这一点我公司选用防腐、防磨的不锈钢转子及导流套，在上部关断阀（手动或电动）的选择上，由原闸板门改用硬密封球阀，这样可有效防止石灰石粉受潮时板结在设备上影响整套系统的平稳运行。
石灰石粉给料系统的使用寿命应在15年以上，并且有快速启动和满足负荷变化的能力。
答：我公司的石灰石粉给料系统因设备均采用耐磨材质及耐磨结构设计，所以可保证系统运行15年以上。
因系统运行是依靠PLC模块进行控制，所以可满足快速启动或随意停机的指令；变频控制即是为了满足变化的负荷输送。
石灰石粉给料系统的可用率要满足机组年运行小时不少于7500小时的要求。
答：我公司的石灰石整套系统可满足年运行7500小时以上的要求。
备品备件供应原则如下：4.6.1考虑设备一年运行的消耗量。
4.6.2为了满足以上要求，供方应根据提供的设备特点由供方开列清单填写每项价格。
4.6.3供方保证备品备件长期稳定的供货。
当供方确定中断生产某些模件或设备时，应预先告知需方，以便需方增加这些设备的备品备件。
4.6.4供方提供推荐的备品备件清单，应有详细的说明，以便需方了解这些备品备件作用及安装位置。
答：我公司所提供的石灰石系统备品备件完全可满足上述各条的要求。
电气设备要求4.7.1所有配套电动机应选用效率高、节能、起动性能好、噪声低、振动小、运行可靠、使用维护方便的电动机，采用变频调节的电机选用变频电机。
4.7.2配套电动机防护等级 : IP54 绝缘等级 : F 级，绕组均为铜绕组，轴承为优质轴承，使用时间不少于8000h。
自动控制要求4.8.1.1 要求有独立的控制系统，系统要求为西门子200系列，提供通用的免费的程序支持；工艺参数要求有集中画面显示，能够实现画面上修改物理地址及模拟量的测量范围。
系统能够长期稳定运行。
针对本系统对维护人员免费进行培训4.8.1.2 应能够与和利时MACSⅤ系统进行通讯(通讯协议：PROFIBUS)。
4.8.1.3仪表设备的防护等级及防爆要求应满足现场工作环境。
4.8.1.4仪表设备的精度等级应满足工艺参数的要求。
4.8.1.5现场阀门除工艺特殊要求外，必须为电动阀。
4.8.1.6 现场仪表设备所需24V电源由系统提供。
4.8.1.7仪表设备及系统应负责安装、调试、试运合格后方可交付使用答：我公司充分理解并保证满足以上～条要求，轴承选用SKF品牌。
